Способ изготовления прессованной панели и прессованная панель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2001215
Автор: Бирюков
Текст

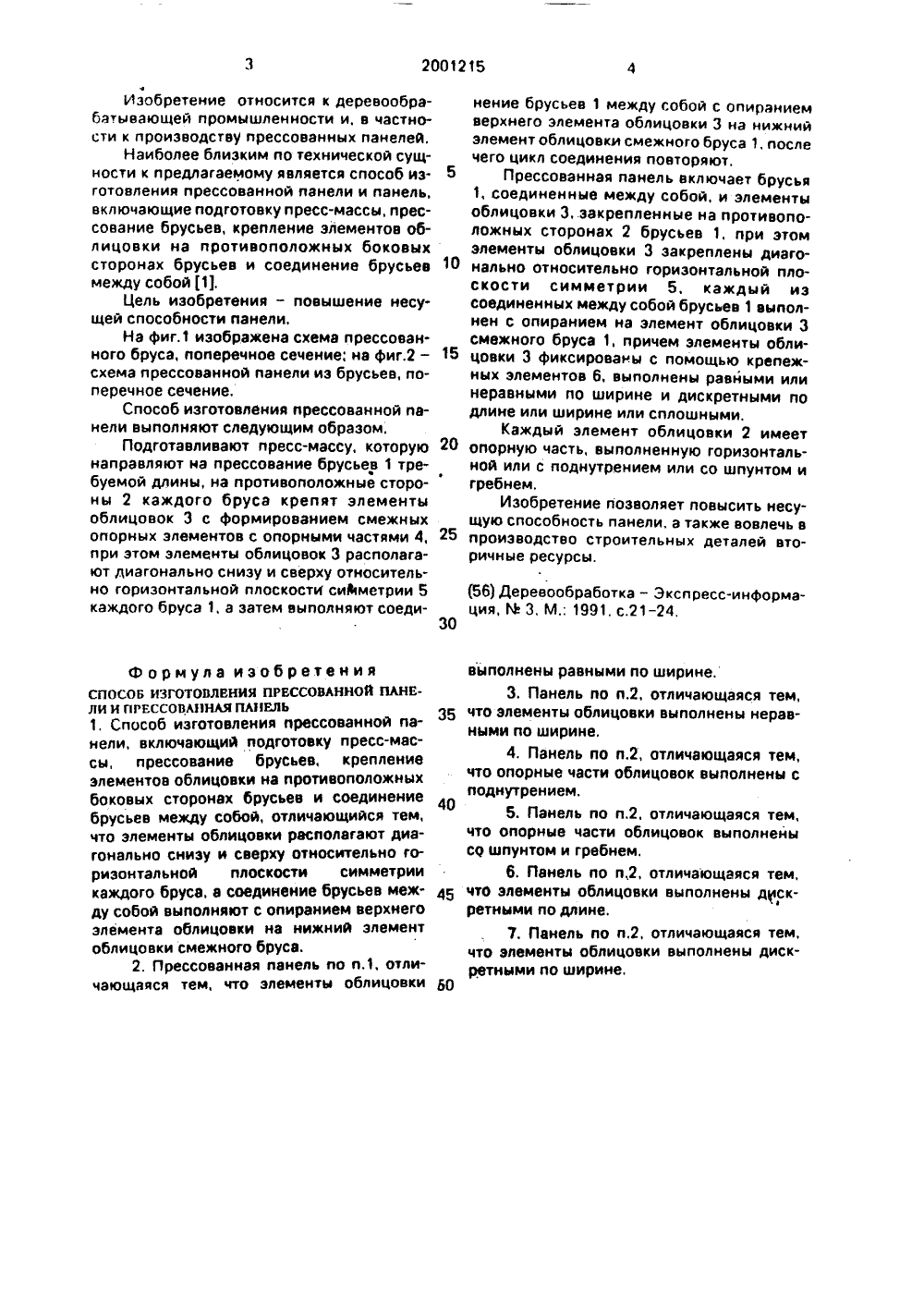

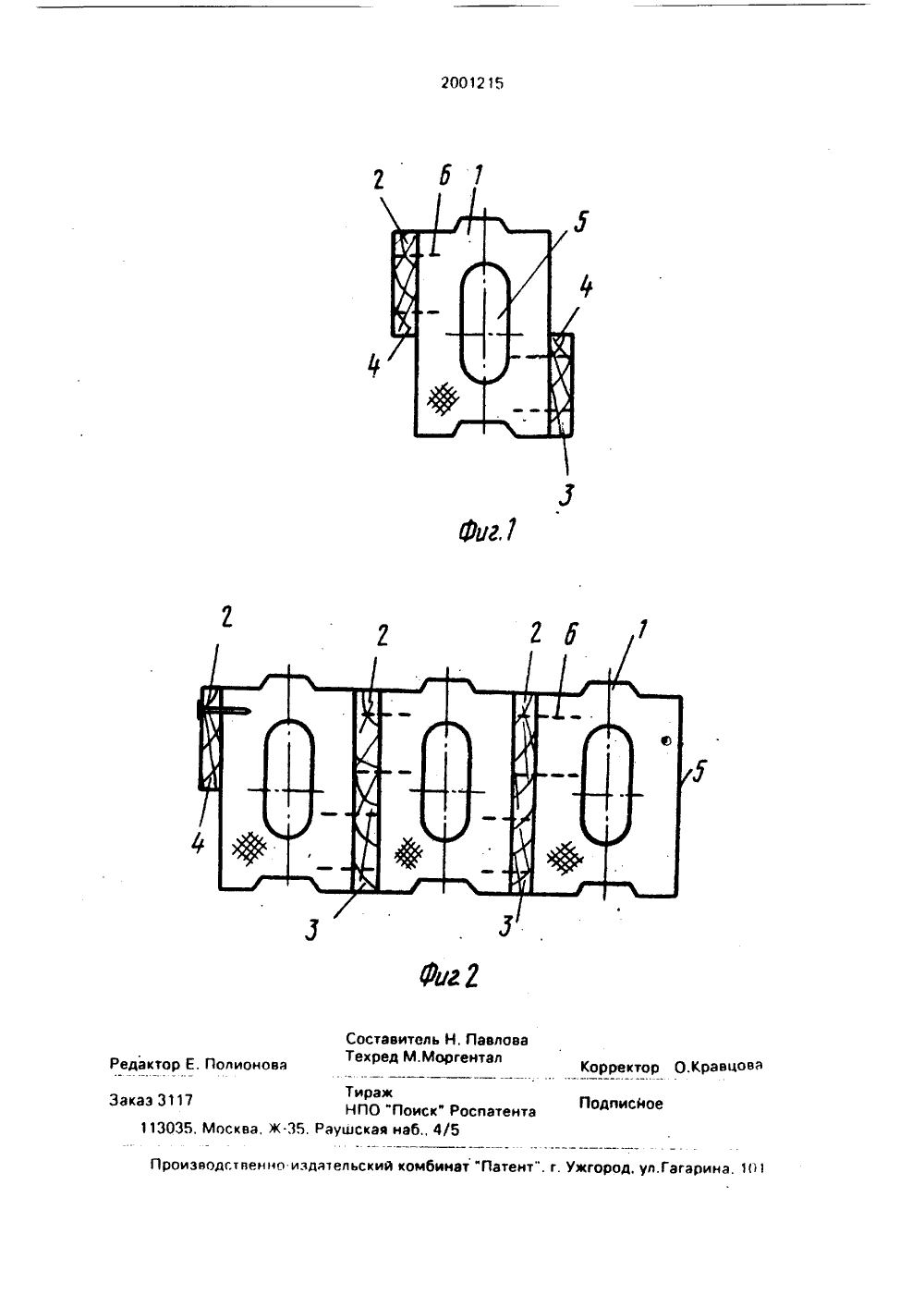

(н) ВЦ (и) 2001215 1 Д (Я)5 ЕО 4 Вг 7 О Вг 7 ЯЗ го Комитет Российской Федерации по патентам и товарным знакам ИЗОБРЕТ ТЕН 2(76) Бирюков Михаил Васильевич(4) СПОСОБ ИЗГОТОВЛЕНИЯ ПРЕССОВАННОЙ ПАНЕЛИ И ПРЕССОВАННАЯ ПАНЕЛЬ(7) Использование: при производстве прессованных панелей Сущность изобретения, креплениеоблицовок на противоположных боковых сторонахбрусьев производят с формированием смежных опорных элем ют диагональ зонтальной пл ние последни мента облиц смежного бр полнены равным опорные част гребень. 6 зп ОписАн ентов, при этом облицовки располагано снизу и сверху относительно гориоскости симметрии бруса а соединех ведут с опиранием верхнего элеовки на нижний элемент облицовки уса, причем элементы облицовки выи или неравными по ширине, а йх и имеют поднутрение ипи шпунт иф,2 ил.2001215 чИзобретение относится к деревообрабатывающей промышленности и, в частности к производству прессованных панелей.Наиболее близким по технической сущности к предлагаемому является способ изготовления прессованной панели и панель, включающие подготовку пресс-массы, прес- сование брусьев, крепление элементов облицовки на противоположных боковых сторонах брусьев и соединение брусьев между собой 1.Цель изобретения - повышение несущей способности панели,На фиг.1 изображена схема прессованного бруса, поперечное сечение; на фиг.2 - схема прессованной панели из брусьев, поперечное сечение.Способ изготовления прессованной панели выполняют следующим образом.Подготавливают пресс-массу, которую направляют на прессование брусьев 1 требуемой длины, на противоположные стороны 2 каждого бруса крепят элементы облицовок 3 с формированием смежных опорных элементов с опорными частями 4, при этом элементы облицовок 3 располагают диагонально снизу и сверху относительно горизонтальной плоскости симметрии 5 каждого бруса 1, а затем выполняют соеди 35 40 45 БО формула изобретения спасов изготовления прессовАнной плнели и пюссовлннля плнель1, Способ изготовления прессованной панели, включающий подготовку пресс-массы, прессование брусьев, крепление элементов облицовки на противоположных боковых сторонах брусьев и соединение брусьев между собой, отличающийся тем, что элементы облицовки располагают диагонально снизу и сверху относительно горизонтальной плоскости симметрии каждого бруса, а соединение брусьев между собой выполняют с опиранием верхнего элемента облицовки на нижний элемент облицовки смежного бруса,2. Прессованная панель по п,1, отличающаяся тем, что элементы облицовки 5 10 15 20 25 30 нение брусьев 1 между собой с опиранием верхнего элемента облицовки 3 на нижний элемент облицовки смежного бруса 1, после чего цикл соединения повторяют.Прессованная панель включает брусья 1, соединенные между собой, и элементы облицовки 3, закрепленные на противоположных сторонах 2 брусьев 1. при этом элементы облицовки 3 закреплены диагонально относительно горизонтальной плоскости симметрии 5, каждый из соединенных между собой брусьев 1 выполнен с опиранием на элемент облицовки 3 смежного бруса 1, причем элементы облицовки 3 фиксированы с помощью крепежных элементов 6, выполнены равными или неравными по ширине и дискретными по длине или ширине или сплошными.Каждый элемент облицовки 2 имеет опорную часть, выполненную горизонтальной или с поднутрением или со шпунтом и гребнем,Изобретение позволяет повысить несущую способность панели, а также вовлечь в производство строительных деталей вторичные ресурсы,(56) Деревообработка - Экспресс-информация, М 3, М.: 1991, с.21 - 24,выполнены равными по ширине.3. Панель по п,2, отличающаяся тем,что элементы облицовки выполнены неравными по ширине.4. Панель по п.2, отличающаяся тем,что опорные части облицовок выполнены споднутрением,5. Панель по п.2, отличающаяся тем,что опорные части облицовок выполненысо шпунтом и гребнем.6. Панель по п,2, отличающаяся тем,что элементы облицовки выполнены дискретными по длине.7. Панель по п.2, отличающаяся тем,что элементы облицовки выполнены дискретными по ширине,
СмотретьЗаявка
5009314, 19.07.1991
Бирюков Михаил Васильевич
МПК / Метки
Метки: панели, панель, прессованная, прессованной
Опубликовано: 15.10.1993
Код ссылки
<a href="https://patents.su/3-2001215-sposob-izgotovleniya-pressovannojj-paneli-i-pressovannaya-panel.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления прессованной панели и прессованная панель</a>
