Установка для осаждения и разделения на фракции сыпучих материалов

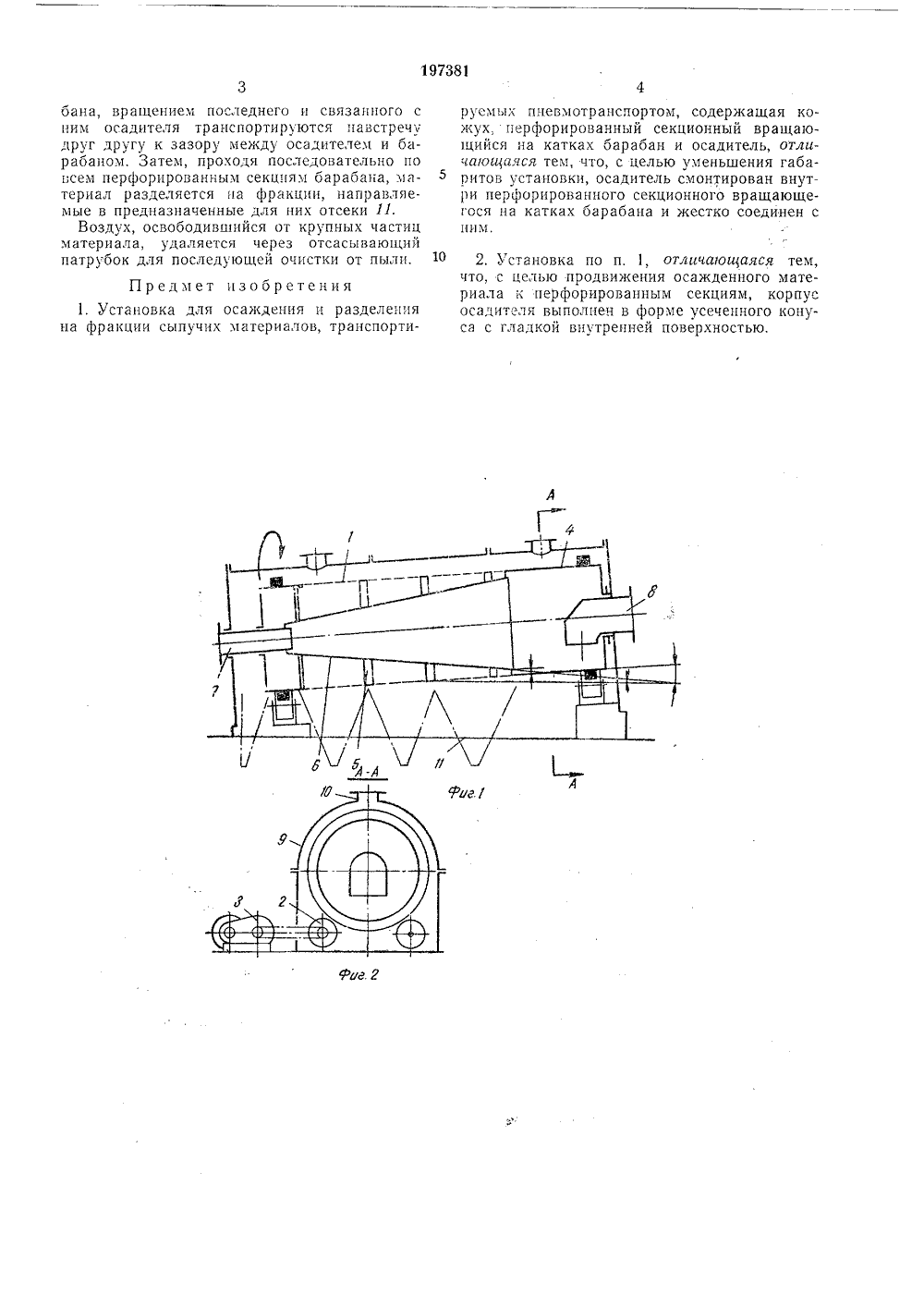

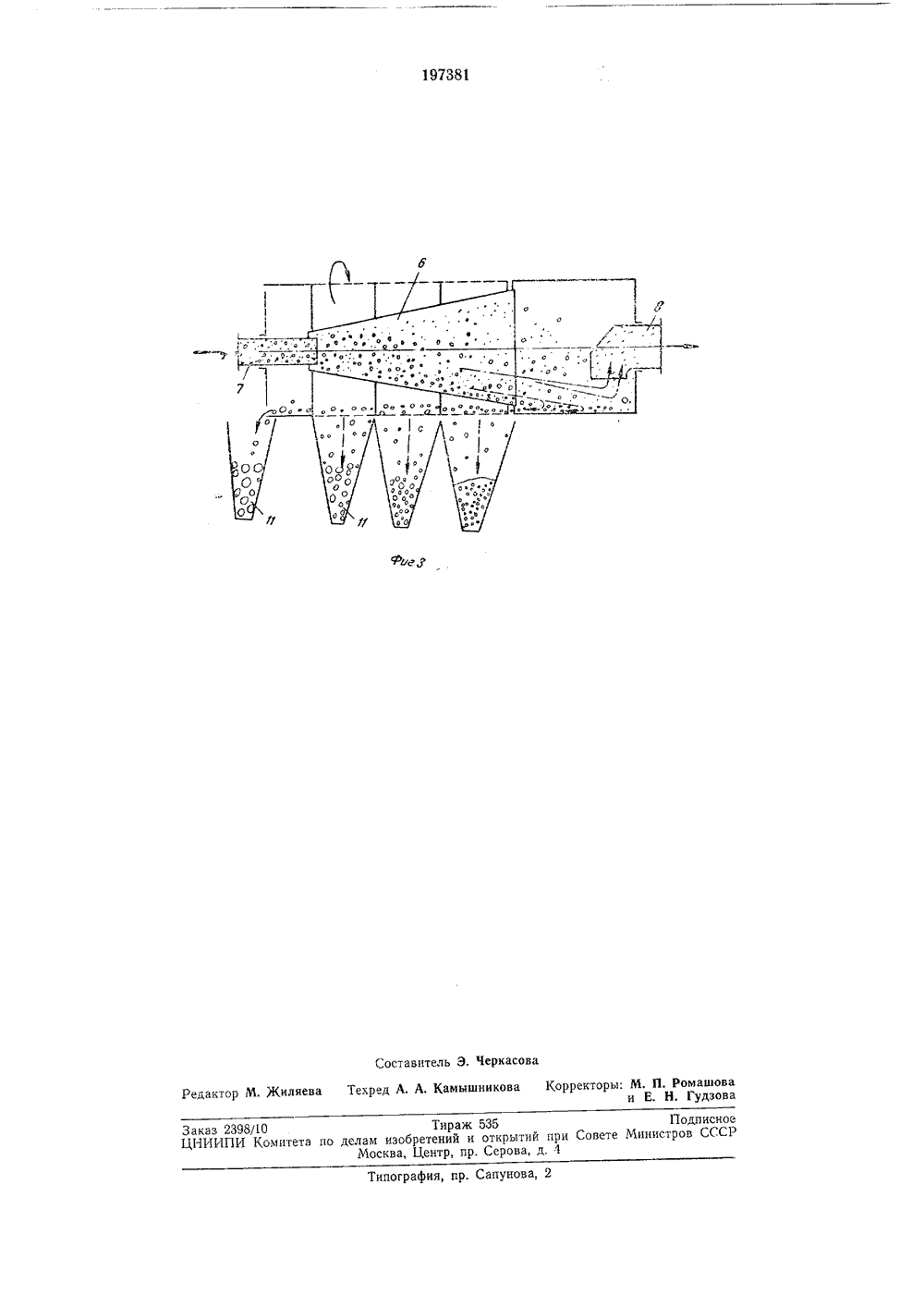

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУав Союэ Советских Социалистических Республик.дО";т;,а т ,ое от авт. свидетельстваЗавис Кл. 50:.1, 1/01 аявлено 28 1 т/.1965 ( 1004378/29 присоединением заявкиЧПК В 02 риоритет Комитет по деламизобретений,и открыт бликовано 31,т.1967. БюллетеньД К 621,928,46:621.5 (088.8) и Совете Министре СССРСТАНОВКА ДЛЯ ОСАЖДЕНИЯ И РАЗДЕЛЕНИЯ НА ФРАКЦИИ СЫПУЧИХ МАТЕРИАЛОВИзвестны установки для осаждения и разделения на фракции сыпучих материалов, транспортируемых нагнетательным пневмотранспортером, содержащие кожух, перфорированный секционный вращающийся на катках барабан и осадитель.В предлагаемой установке осадитель смонтирован внутри перфорированного секционного вращающегося на катках барабана и жестко соединен с ним. Это уменьшает габариты установки.Корпус осадителл может быть выполнен в форме усеченного конуса с гладкой внутренней поверхностью, что обеспечивает продвижение осажденного материала к перфорированным секциям.На фиг. 1 изображена описываемая установка в продольном разрезе; на фиг. 2 - то же, разрез по А - А на фиг, 1; на фиг. 3 - схема ее работы.Барабан 1, набранный из последовательно расположенных перфорированных секций с разными диаметрами выходных отверстий, вращается на катках 2 с помощью привода 3. Оканчивается барабан гладкой, не перфорированной секцией 4. Внутри барабана смонтирован жестко связанный с ним ребрами 5 осадитель б. Ребра б расположены в нескольких местах по длине осадителя через 120 по периметру каждого сечения. Корпус осадителя имеет форму усеченного конуса с гладкой нутреннеи поверхностью, Он установлен так, Тобы межд оараоаном и бочьшнм диаметром конуса обсспечиалсл зазор, достаточный для свободного прохождения сыпучего материала нз осадителя в барабан, Центральный угол раскрытия конуса осадителл выбирается так, чтобы при угле наклона барабана, равном обычно 4 - 5, наклон стенки осадитслл был достаточен для продвижения осевшего в нем О сыпучего материала в сторону движениятранспортирующего воздуха.Ввод транспортирующего воздуха в осадитель происходит через неподвижный нагнетатсльный патрубок 7 пневмотранспорта. ,1 ля 1 далснил из барабана запыленного оздуха предназначен патрубок 8вндс колена с входным сечением, наклонным к оси конуса осадителл.3,лл предотвращения пыленил установка за- О ключена в кожух 9 с двумя патрубкамн 10 дляотсоса воздуха.Работа установки, По нагнетательному патрубку 7 в осадитель б поступает воздух со звешснным в нем сыпучим материалом. По 5 мере продвижения по осадителю воздух теряетскорость, и сыпучий материал выпадает по всей длине осадителя. Часть материала, обладающая большой инерцией, пролетает за пределы осадителя и оседает в гладкой секции 4 О барабана 1, Частицы материала, осеише настенках осадителя и в гладкой секции барабана, вращением последнего и связанного с ним осадителя транспортируются навстречу друг другу к зазору между осадителем и барабаном. Затем, проходя последовательно по ьсем перфорированным секциям барабана, материал разделяется на фракции, направляемые в предназначенные для них отсеки 11.Воздух, освободившийся от крупных частиц материала, удаляется через отсасывающий патрубок для последующей очистки от пыли. 10Предмет изобретения1, Установка для осаждения и разделения на фракции сыпучих материалов, транспортирусмых ппевмотранспортом, содержащая кожух., перфорированный секционный вращающийся на катках оарабан и осадитель, отличагощаяся тем, что, с целью уменьшения габаритов установки, осадитель смонтирован внутри перфорированного секционного вращающегося на катках барабана и жестко соединен с ним,2. Установка по п. 1, отличающаяся тем, что, с целью продвижения осажденного материала к перфорированным секциям, корпус осадителя выполнен в форме усеченного конуса с гладкой внутренней поверхностью.197381Фиг,етавитель Э. Черкасова ктор М. Жиляева Техред А. А, Камышникова Корректоры: М. П. Ромашоваи Е. Н. ГудзоваЗаказ 2398/10 Тираж 535 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
