Вращающийся глазной иглодержатель

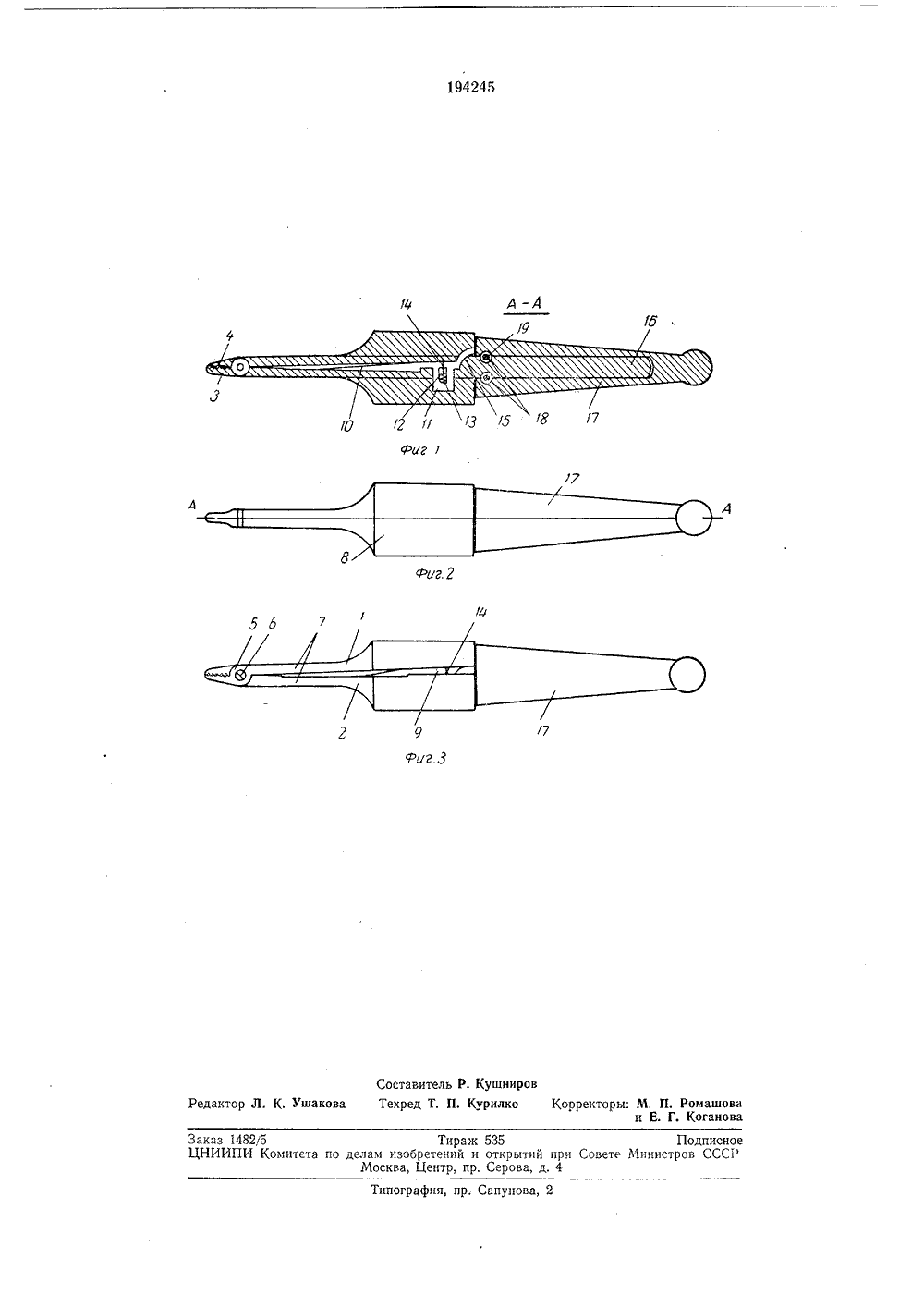

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства Заявлсгго 01,11,1966 ( 1052585/3 с присоединением заявки ЫПриоритетОпубликовано 30,111,1967, Бюллс Кл, 30 а, 8/О-16 П Комитет по делам вобретеиий и аткрыти при Совете Министров СССРУДК 615,42.4(088.8) ень М 8 ата опубликования описания 24.Ч.1 ВРАЩАЮ 1 ЦИ ЙСЯ ГЛАЗНОЙ И ГЛОДЕРЖАТЕЛ Вращающи держащие пе ками, ось и з В предлага эт известных бранш выпол продольными переходит в о щаяся ручка,ля позволяет ние предплечь пальцев кистНа фиг,1,2 ииглодерж атель,Иглодерж ательщиеся бранши -ную 2. пагаемый зображен содержит подвижную 1 екрещиваю неподвижеся глазные иглодержатели, соекрещивающиеся бранши с губубчатый замок, известны.емом иглодержателе в отличие поверхность дистальных концов непа в виде цилиндра с мелкими бороздками, а одна из бранш сь, на которую надета вращаю- Такое выполнение иглодержатезаменить вращательное движея при наложении шва поворотом и создает устойчивость руки. Г 1 ередние плечи 3 бранш в сомкнутом положении имеют форму усеченного и сжатого с боков конуса, причем осевой плоскостью, идущей перпендикулярно уплощенным боковым поверхностям, конус рассечен на две равные части, каждая из которых является передним плечом одной из бранш, Каждая из смежных поверхностей передних плеч имеет поперечные бороздки 4.Выступающим ребром каждая бороздка одной бранши соприкасается с таким же ребром бороздки другой бранши. Это создает прочное удержание иглы (на чертеже пе показана).Передние плечи бранш переходят в задниечерез колено 5 бранш, которое у каждой 5 браиши имеет вырез для вставки в него соответствующей части второй бранши. Бранши соединены друг с другом осью б, имеющей форму болтика, вставляемого в одну браншу и ввертываемого затем в другую, для чего по следняя снабжена винтовой нарезкой.Каждое колесо браиш переходит в шейку7 соответствующей бранши. Обе шейки вместе представляют собой рассеченный осевой плоскостью и также сжатый с боков цилиндр, по степенно расширяющийся сзади в виде конуса и переходящий в тело 8 бранш. Шейки бранш, колено бранш, а также передние плечи бранш должны быть стальными. Являясь основой иглодержателя, они продолжаются до 0 конца бранш.Тела бранш имеют строго цилиндрическуюформу, но несмотря на то, что передние плечи бранш сомкнуты, начиная от колена до конца бранш, между ними имеется клиио видный зазор 9 с углом, равным 5 - 8. Зазоробеспечивает резервный ход бранш при отпирании иглодержателя.На смежной поверхности шейки неподвижной бранши находится пластинчатая пружина 0 10, прикрепленная винтом к шейке бранши, 19424545 50 55 Свободный конец пружины упирается в тело подвижной бранши, отталкивая ее в сторону. В шейке и теле неподвижной бранши имеется лунка, в которую укладывается пружина в запертом положении.Наружная поверхность тел бранш имеет множество продольных параллельных друг другу мелких бороздок, благодаря чему обеспечивается необходимое сцепление с пальцами при повороте оранш. В теле неподвижной бранши со стороны смежной поверхности имеется несквозной колодец 11 длиной 7, шириной 6 и глубиной 6 лл. На одной из боковых стенок расположен стальной выступ 12, на задней грани которого имеются два направленных в сторону дна колодца зубца 18. В соответствующем месте смежной поверхности подвижной бранши расположена пружинящая ножка 14 с трехгранным выступом (на чертеже не показан), напоминающая перевернутую букву Г,При запирании иглодержателя трехгранный выступ заходит за зубцы, а пружинящая ножка занимает свободное от выступа пространство колодца. Отпирается иглодержатель при дополнительном сжатии бранш, при этом трехгранный выступ опускается глубже, освобождается от нижнего зубца и под действием пружинящей ножки проскакивает в передшою часть колодца. При отпускании бранш трехгранный выступ выходит из колодца, Часть колодца вместе с выступом делается в стальной основе бранш, остальная часть его находится в теле бранши. Стальная основа бранши образует колено 15 и переходит в ось 1 б ручки 17. Ось одновременно является и осью цилиндра, образуемого телами бранш. Для колена в теле бранши имеется гнездо. В 3 - 5 лслс от тела бранши в оси 1 б по окружности ее расположен желобок 18, в который вставляется стопорное кольцо 19, Такой же желобок имеется в соответствующем месте осевого канала ручки, желобки и стопорное кольцо необходимы для предотвращения соскальзывания ручки с оси 1 б во время работы.Ручка представляет собой конус, обращенный основанием к браншам. Диаметр основания ручки на 2 лл меньше диаметра тел бран. ши, Это необходимо для того, чтобы пальцы, вращающие бранши, не касались ручки иглодержателя, Заканчивается ручка шаровидным утолщением, являющимся упором для рук при снятии ее с оси, Длина ручки 80 - 90 лсл, она выполняется из того же материала, что и тела бранш. Поверхность ручки имеет множество 5 10 15 20 25 30 35 40 мелких бугорков для увеличения трения, Конусовидная форма ручки наиболее удобна для удерживания ее третьим, четвертым и пятым пальцами кисти.Иглодержатель стерилизуют кипячением в разобранном виде (подвижная бранша 1, неподвижная бранша 2 с осью 1 б и стопорным кольцом 19, ось б и ручка 17), По окончании стерилизации бранши складывают, соединяют с осью б и прижимают их друг к другу до запирания замка в колодце 11. Затем иглодержатель берут в левую руку так, чтобы ось 1 б была направлена в правую сторону, а в правую руку берут ручку 17 иглодержателя и надевают ее на ось 1 б и с определенным усилием быстро проводят до упора с браншами 1 и 2. При этом стопорное кольцо 19 на оси 1 б должно войти в желобок 13 ручки иглодержателя. Затем ручку захватывают третьим, четвертым и пятым пальцами правой руки, а первый и второй пальцы укладывают на тела 8 бранш, причем первый палец помещают на тело неподвижной бранши 2, а второй - на тело подвижной бранши 1. Сжатием бранш иглодержатель отпирают, После прекращения сжатия бранш 1 и 2 под действием пружины 10 они раздвигаются в стороны, иглу вставляют между передними плечами 3, после чего оранши снова сжимают до первого щелчка замка, что соответствуег запиранию иглодержателя. Кисть руки опускают на лицо больного нли поддерживают другой рукой, пальцы первой и второй, нажимая на тела 8 бранш, поворачивают иглодержатель так, чтобы острие иглы можно было опустить в нужную точку, затем снова поворачивают иглодержатель, и игла проходит через ткань. Для перехватывания иглы иглодержатель отпирают и выводят из ткани. При этом не происходит рывка иглодержателя, так как он прочно удерживается за ручку 17 в ладони. Предмет изобретения Вращающийся глазной иглодержатель, содержащий перекрещивающиеся бранши с губками, осью и зубчатым замком, отличающссйся тем, что, с целью замены вращательного движения предплечья при наложении шва более удобным поворотом пальцев кисти и обеспечения устойчивости руки хирурга, в нем поверхность дистальных концов бранш выполнена в виде цилиндра с мелкими продольными бороздками, а одна из бранш переходит в ось, на которую надета вращающаяся ручка.Типография, пр. Сапунова Заказ 1482/5ЦНИИПИ Комитета Тираж 535 Подписноеделам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4
