Станок с программным управлением для обработки тел вращения с изогнутой осью симметрии

Номер патента: 127554

Автор: Вишневский

ZIP архив

Текст

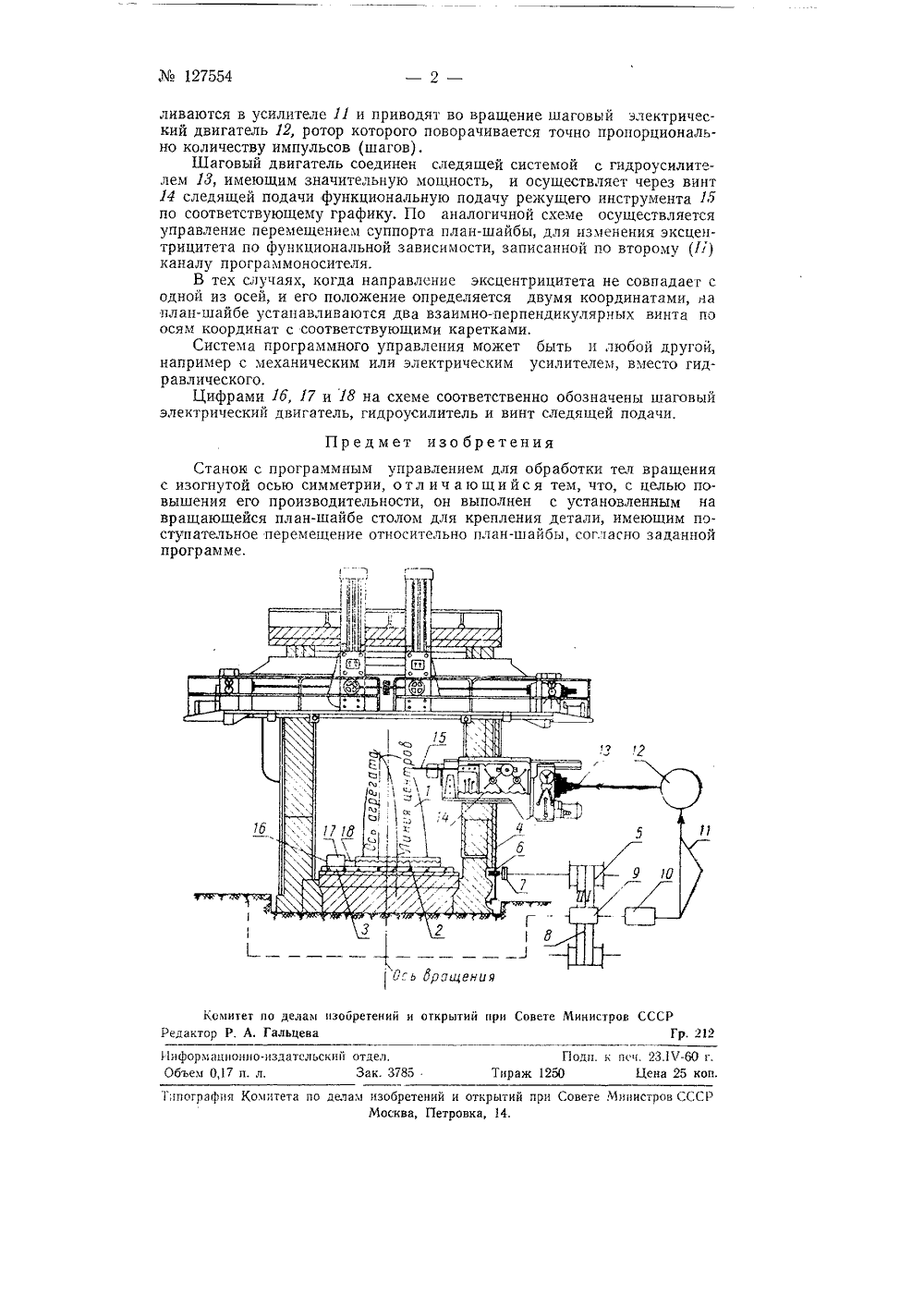

Ло 127554 СССР ПИСАНИЕ ИЗО ИЯ ВТОРСКОМУ СВИДЕТЕЛЬСТВ А. Л, Вишневский АНОК С ПРОГРАММНЫМ УПРАВЛЕНИЕМ ДЛЯ ОБРАБОТ ТЕЛ ВРАЩЕНИЯ С ИЗОГНУТОИ ОСЬЮ СИММЕТРИИг. за630905/25 в Еомитетий при Совете Министров о делам изобретений иССР аявлено 15 июня 19от бликовано в Бюллетене изобретений7 960 г. В самолетостроении часто приходится обрабатывать деформированные тела вращения больших размеров, являющиеся элементами поверхностей фюзеляжа, обтекателей и т. и, Такие поверхности обрабатываются обычно по шаблонам, изготовленным либо по таблицам, либо по плаву с помощью топора и рубанка из дерева или иными малопроизводительными средствами. Кроме того, вручную изготовляется обычно комплекс технологической оснастки (рубильники, формблоки и т. п.).Для обеспечения взаимозаменяемости всех элементов поверхности и автоматизации изготовления заготовительной и сборочной оснастки предлагается станок с программным управлением для обработки тел вращения с изогнутой осью симметрии, в котором для крепления детали применен стол, установленный на приводимой во вращение план-шайбе, Стол имеет относительно последней поступательное перемещение, согласно заданной программе,Этим достигается повышение производительности станка.На чертеже в качестве примера приведена блок-схема карусельно:о станка с программным управлением.Устроен станок следующим образом,Заготовка 1, закрепленная на столе 2, одновременно совершает два движения: поступательное, относительно план-шайбы и вращательное, вместе с план-шайбой 3. Пропорционально главному движению через коробку скоростей вращается винт 4 вертикальной подачи, перемещающий каретку исполнительного органа и приводящий в действие лентопротяжный механизм б через редуктор б, Муфта 7 сдвига необходима для синхронизации вращений ходового винта вертикальной подачи и лентопротяжного механизма при обработке формблоков, рубильников и т. п,Лентопротяжный механизм протягивает программоноситель 8, в виде магнитной или перфорированной ленты, на которой по двум каналам 11 и П) записаны функциональные значения изменения радусов и эксцентрицитетов в импульсионном ходе. Импульсы считываются в дешифраторе 9 и подсчитываются в счетчике 10 импульсов. Последние уси127554 Предмет изо бретения Станок с программным управлением для обработки тел вращения с изогнутой осью симметрии, отл ич а ю щи й с я тем, что, с целью повышения его производительности, он выполнен с установленным на вращающейся план-шайбе столом для крепления детали, имеющим поступательное перемещение относительно план-шайбы, согласно заданной программе.О.ь 1 рпщеноя Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Р. А, Гальцева 1 р 212Поди. и пои. 23.1 Ъг.Тираж 1250 Цена 25 коп. Информационно-издательский отдел,Объем 0,17 п. л. Зак. 3785 Типография Комитета по делам изобретений и открытий прн Совете Министров СССР Москва, Петровка, 14, ливаются в усилителе 11 и приводят во вращение шаговый электрический двигатель 12, ротор которого поворачивается точно пропорционально количеству импульсов (шагов),Шаговый двигатель соединен следящей системой с гидроусилителем И, имеющим значительную мощность, и осуществляет через винт 14 следящей подачи функциональную подачу режущего инструмента 15 по соответствующему графику. По аналогичной схеме осуществляется управление перемещением суппорта план-шайбы, для изменения эксцентрицитета по функциональной зависимости, записанной по второму (11) каналу программоносителя.В тех случаях, когда направление эксцентрицитета не совпадает с одной из осей, и его положение определяется двумя координатами, на план-шайбе устанавливаются два взаимно-перпендикулярных винта по осям координат с соответствующими каретками.Система программного управления может быть и любой другой, например с механическим или электрическим усилителем, вместо гидравлического.Цифрами 16, 17 и 18 на схеме соответственно обозначены шаговый электрический двигатель, гидроусилитель и винт следящей подачи.

Смотреть

Заявка

630905, 15.06.1959

Вишневский А. Л

МПК / Метки

МПК: G05B 19/12

Метки: вращения, изогнутой, осью, программным, симметрии, станок, тел, управлением

Опубликовано: 01.01.1960

Код ссылки

<a href="https://patents.su/2-127554-stanok-s-programmnym-upravleniem-dlya-obrabotki-tel-vrashheniya-s-izognutojj-osyu-simmetrii.html" target="_blank" rel="follow" title="База патентов СССР">Станок с программным управлением для обработки тел вращения с изогнутой осью симметрии</a>
