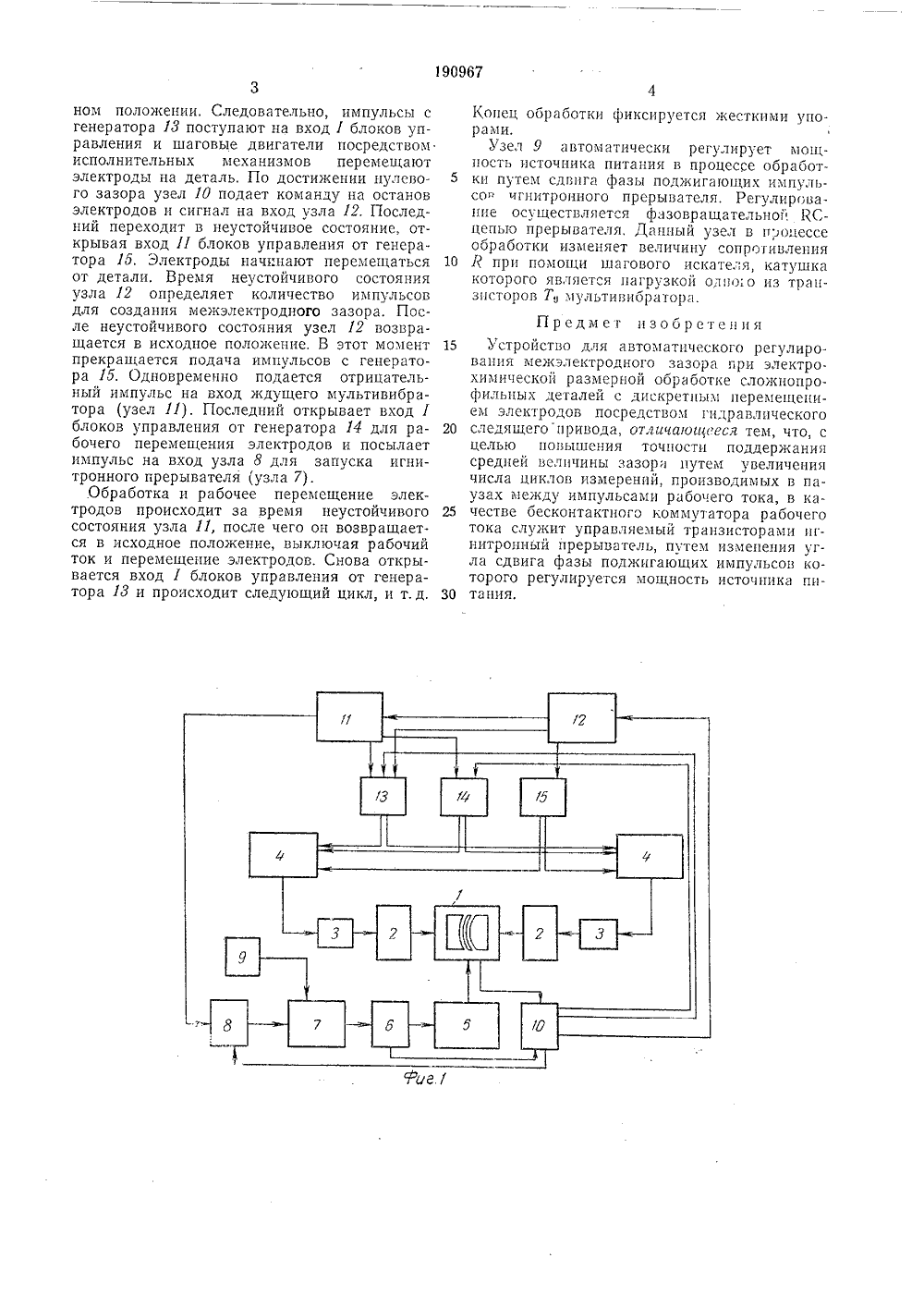

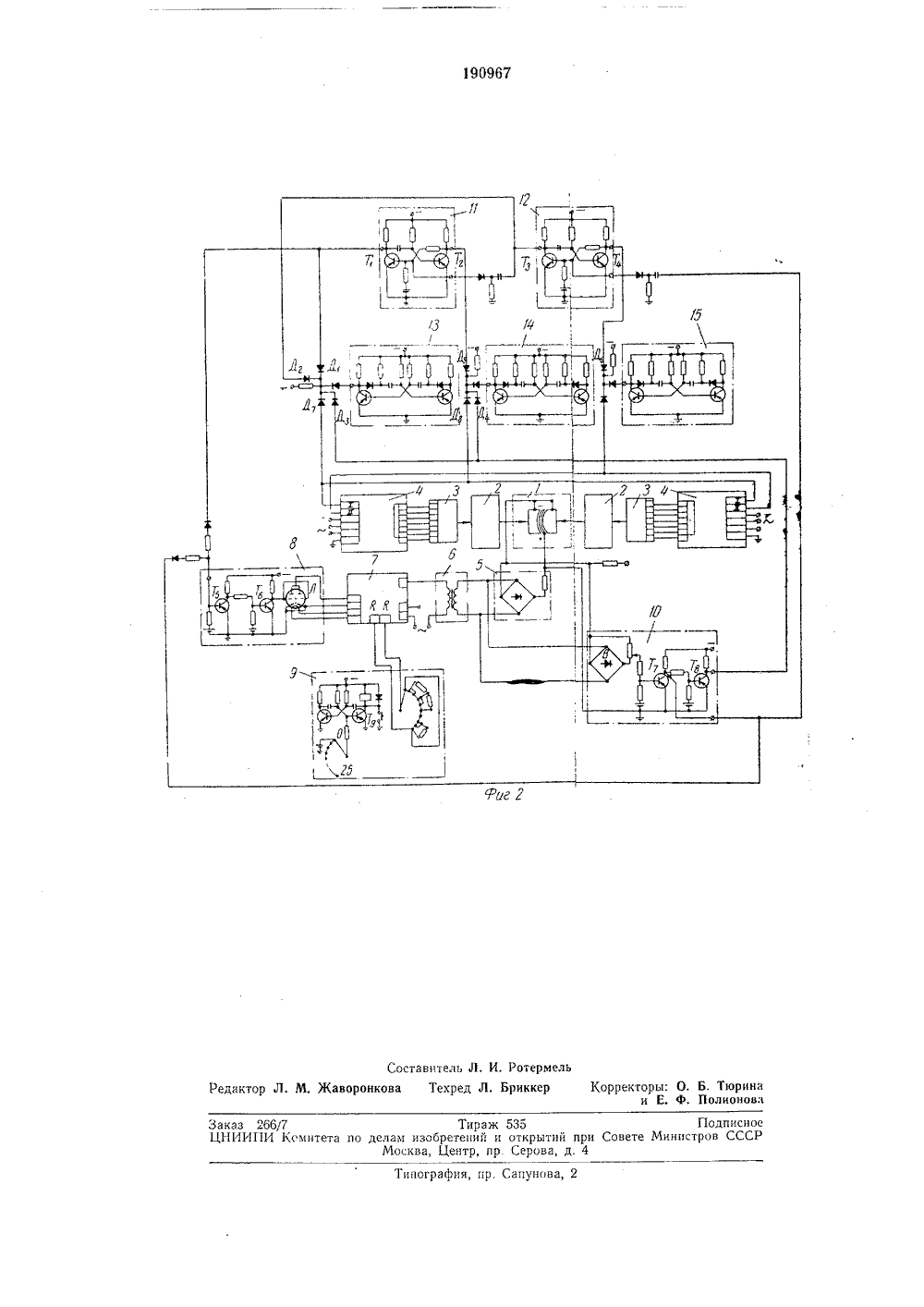

ОП ИСАН И Е ВО 967ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Саветскиз Социалистическиз Реслтблик. свидетельс ависимое от т, 21 с, 46/5 48 а, 1/00 Заявлено 18,1 Х,1963 ( 857324/25 т заявкис присоедицецПриоритетКомитет ло деламзобретений и открытийлри Совете Мииистров 4.1.1967. Бюлле нь3 оликов ия описания 11,111,19 Дата опубликовопов тыцбаев, Н. И, Усов изобретс)п Ът: л.ф,сщ явитель УСТРОЙСТВО ДЛЯ АВТОМАТИ 1 ЕСКОГО РЕГУЛИРОВАНИЯ МЕЖЭЛЕКТРОДНОГО ЗАЗОРА ПРИ ЭЛЕКТРОХИМИЧЕСКОЙ РАЗМЕРНОЙ ОБРАБОТКЕ СЛОЖНОПРОФИЛЬНЪ 1 Х ДЕТАЛЕЙ Известны устройства для автоматического регулирования межэлектродного зазора при электрохимцческой размерной обработке сложцопрофцльных деталей с дискретным перемещением электродов посредством гидравлического следящего привода.Предлагаемое устройство отличается тем, что в качестве бесконтактцого коммутатора рабочего тока служит управляемый трацзисторамц игнитроццый прерывате,.ь, путем изменения угла сдвига фазы поджигаощих импульсов которого регулируется мощность ис. точцика питания. Это устройство позволяет точнее поддерживать сре,ццою велгц 1 ину зазора путем увеличения числа циклов измерений, производимых в паузах между импульсами рабочего тока.На фиг, 1 изображена блок-схема описываемого устройства; па фнг. 2 - принципиальная электрическая схема.Устройство состоит; цз камеры 1 с электродами и обрабатываемой деталь.о; исполнительных механизмов 2 (например, гидравлический следящий механизм); шаговых двигателей 3; блоков управления 4; рабочего выпрямителя 5; трансформатора б; узла 7 управления трансформатором /использован игнитронный прерыватель); узла 8 управления работой игнитроцного прерывателя, собранного на двух транзисторах Т-и Тл ц лампе Л; управленце прерывателем осуществляется подачей анодного питания на экранную сетку выходной лампы и снятием его; нагрузкой лампы является пиковый трансформатор, 5 Кроме того, устройство включает в себя:узел 9 регулирования мощности источника питания; узел 10 предупреждения короткого замыкания, состоящий нз эталонного выпрямителя В и транзисторов Тт и Тч; работает 10 по принципу сравнения напряжений на электродах и эталонном выпрямителе (дополнительно при отсутствии рабочего тока фиксирует момент электрического касания электрода и детали, т. е. нулевой зазор); узел 11 уц равленця, собранныи по схеме ждущего мультнвибратора па транзисторах Т 1 и Т; узел 12 отвода электродов, выполненный по схеме узла 11 на транзисторах Т, и Т,; генератор 13 быстрого подвода; генератор 14 рабочего 20 подвода; генератор 15 отвода. Каждый генератор выполнен по схеме мультцвибратора в автоколебательцом режиме. Связь между узлами осуществляется логическими элементами па диодах Д 1 - Лв25 Устройство работает следующим образом.При подаче питания на схему ждущиемультивибраторы (узлы 11 и 12) становятся в устойчивое состояние; генераторы 13, 14 и 15 начинают генерировать прямоугольные 30 импульсы. Узлы 3, 9 и 10 находятся в исходном положении. Следовательно, импульсы с генератора И поступают на вход 1 блоков управления и шаговые двигатели посредством исполнительных механизмов перемещают электроды на деталь. По достижении нулевого зазора узел 10 подает команду на останов электродов и сигнал на вход узла 12. Последний переходит в неустойчивое состояние, открывая вход 11 блоков управления от генератора 15, Электроды начинают перемещаться от детали. Время неустойчивого состояния узла 12 определяет количество импульсов для создания межэлектродного зазора. После неустойчивого состояния узел 12 возвращается в исходное положение, В этот момент прекращается подача импульсов с генератора 15, Одновременно подается отрицательный импульс на вход ждущего мультивибратора (узел 11). Последний открывает вход 1 блоков управления от генератора 14 для рабочего перемещения электродов и посылает импульс на вход узла 8 для запуска игнитронного прерывателя (узла 7)..Обработка и рабочее перемещение электродов происходит за время неустойчивого состояния узла 11, после чего он возвращается в исходное положение, выключая рабочий ток и перемещение электродов. Снова открывается вход 1 блоков управления от генератора 13 и происходит следующий цикл, и т.д. аконец обработки фиксируется жесткими упорами,Узел 9 автоматически регулирует мощность источника питания в процессе обработ 5 ки путем сдгпга фазы поджигающих импульсод чгнитронного прерьшателя. Регулирование осуществляется фазовращательной КСцепью прерывателя, Данный узел в процессеобработки изменяет величину сопрч ивления10 Л при помощи шагового искателя, катушкакоторого является нагрузкой одно;о из транзисторов Т мультивибратора,Предмет изобретения 15 Устройство для автоматического регулирования межэлектродного зазора при электро- химической размерной обработке сложнопрофильпых деталей с дискретным перемещением электродов посредством гидравлического 20 следящего привода, отличаоцеся тем, что, сцелью повышения точности поддержания средней величины зазора путем увеличения числа циклов измерений, производимых в паузах между импульсами рабочего тока, в ка честве бесконтактного коммутатора рабочеготока служит управляемый транзисторами игнитроппый прерыватель, путем изменения угла сдвига фазы поджигающих импульсов которого регулируется мощность источника пи тания.190967 Корректоры: О. Б. Тюрина и Е. Ф, Полиоиовл едак Тираж 535 гитета по делам изобретений и открытий при Совете М Москва, Центр, пр. Серова, д. 4
