Приспособление к ткацкому станку с волнообразным зевом для выбирания слабины основных нитей в процессе зевообразования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

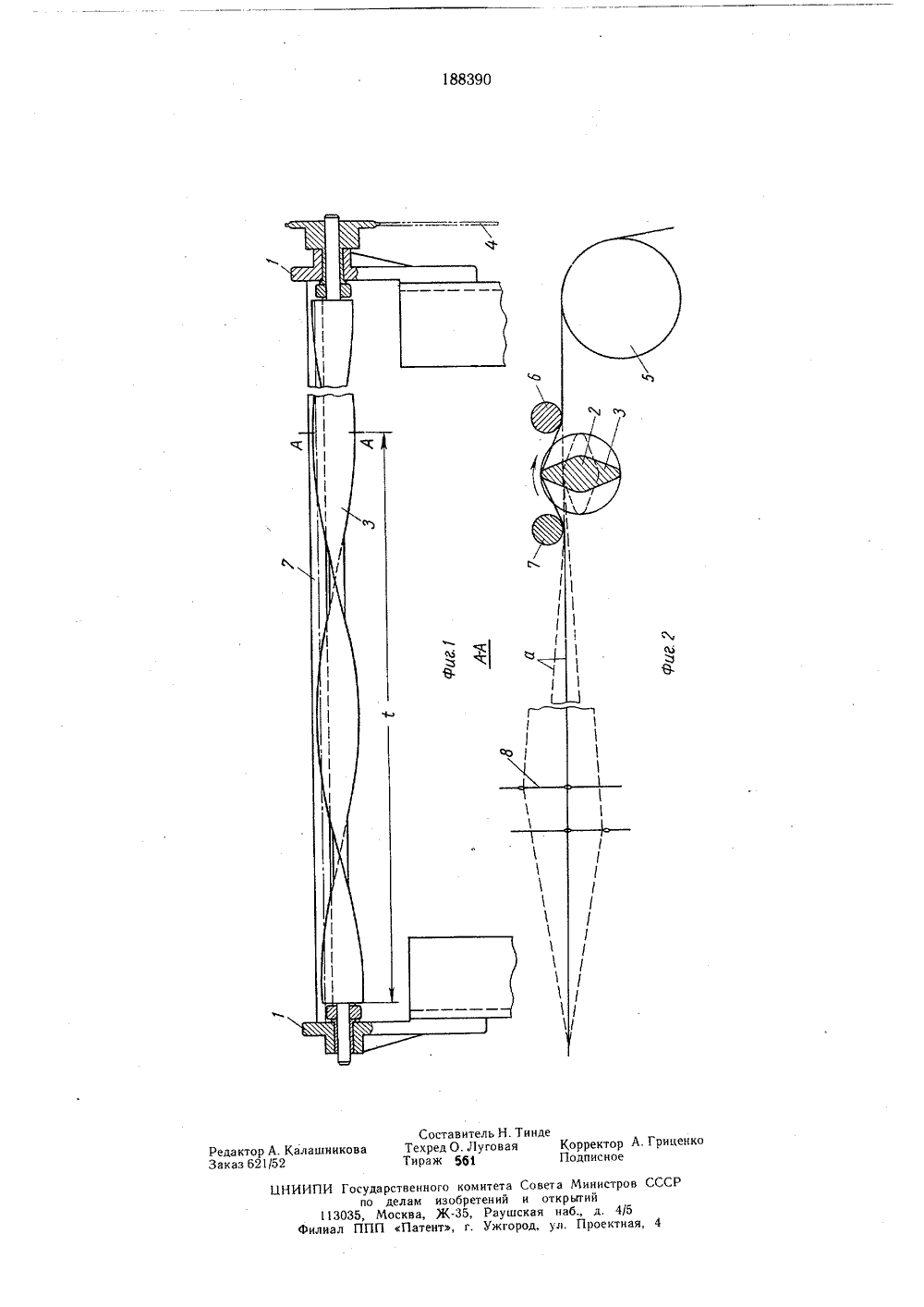

ОП ИСАНИЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,0 ОЗ й 5/24 присоединением заявкиасударстееииый комитетСовета Иииистров СССРоо делам изобретенийи открытий(72) Авторы изобретен Паршин Н. И. Макачев сесоюзный научно-исследовательский инстит текстильного и легкого машиностроения(71) Заявитель 4) ПРИСПОСОБЛЕНИЕ К ТКАЦКОМУ СТАНКУ С ВОЛНООБРАЗНЫМ ЗЕВОМ ДЛЯ ВЫБИРАНИЯ СЛАБИНЫ ОСНОВНЫХ НИТЕЙ В ПРОЦЕССЕ ЗЕВООБРАЗОВАНИЯ равный удвоенной ширине спирал му и зева. На ф компенса на фиг. 2 ния по А бражено приспосоолснис свиде спирального вала; речное сечение прпспособлеиг. 1. 1 изо ром в - попе Анаф ейнов 1 ной пернсатор, вала 2 ва. По ложены помошью кроншт м станке под основ ям и имеет компе виде спирального енной ширине зе спирально распо кой формы. Спир моши цепной пер ка, причем с т с числомальныи едачи 4 корость циклов стан адае Во время работы станка нити а основы, идущие от скала 5, проходят под направляющим 20прутком 6, над спиральным валом 2, под вторым направляюшим прутком 7 и поступают в ремизный механизм 8. При образовании зева, в момент наибольшего натяжения нитей основы, спиральные выступы 3 занимают горизонтальное положение (на фиг. 2 изображено 25 пунктиром) и не воздействуют на нити основы,Предлагаемое приспособл станку с волнообразным зево слабины основных нитей в пр зования имеет упрощенную способствует уменьшению об Приспособление отличается т тор его выполнен в виде спира юшего в поперечном сечении р ацкому ирания вообраию, чтонитей.мпенсаа, имею форение к тк м для выб оцессе зе конструкц рыв ности ем, что ко оьного вал омбическу В ткацких станках с непрерывным тканеформированием при одновременном прокладывании и прибивании нескольких уточни образуются волнообразные зевы. Нити основы на таких станках по ширине зева натянуты неравномерно, так как в середине зева нити идут с большим натяжением, а при заступах образуются слабины; это создает неблагоприятные условия для технологического процесса образования ткани. Для выбирания слабины, с целью создания равномерного натяжения основных нитей, применяют компенсаторы натяжения ослабленных нитей основы.Известные приспособления для выбирания слабины основных нитей включают компенсатор, выполненный в виде вала, на котором по винтовой линии установлены профилированные диски, снабженные пазами для основных нитей, что представляет собой сложную конструкцию. Приспособление сразмещено на ткацкопендикулярно ее ниткоторый выполнен вдлиной, равной удводлине вала с шагомвыступы 3 ромбичесвал врашается при поот привода ткацкого1 б вращения вала совпзевообразования,а в момент заступа, соответствующего ослаблению основных нитей, выступы занимают вертикальное положение, натягивая нити и выбирая таким образом образующиеся слабины. Благодаря этому создается равномерное натя. жение нитей основы в течение всего процесса зевообразования. Предлагаемый компенсатор обеспечивает точность компенсации при плавном изменении зевов без выстоев или при ниличии коротких выступов ремизного механизма,Формула изобретенияПриспособление к ткацкому станку с волнообразным зевом для выбирания слабины основных нитей в процессе зевообразова-ния, включающее смонтированный между направляющими прутками под нитями основы компенсатор, отличающееся тем, что, с целью упрощения конструкции и уменьшения обрыв- ности основы, компенсатор выполнен в виде спирального вала, имеющего ромбическую форму в поперечном сечении и шаг спирали, равный удвоенной ширине зева.. Калашников2 Реда кто Заказ 62 Составитель Н.Техред О. ЛуговаяТираж 561 НИИПИ Государственного комитета по делам изобретений 113035, Москва, Ж.35, Рауш Филиал ППП Патент, г. УжгореКорректор А. Гриценко Подписное овета Министров открьпийая наб, д 4/5 д ул Проектная
