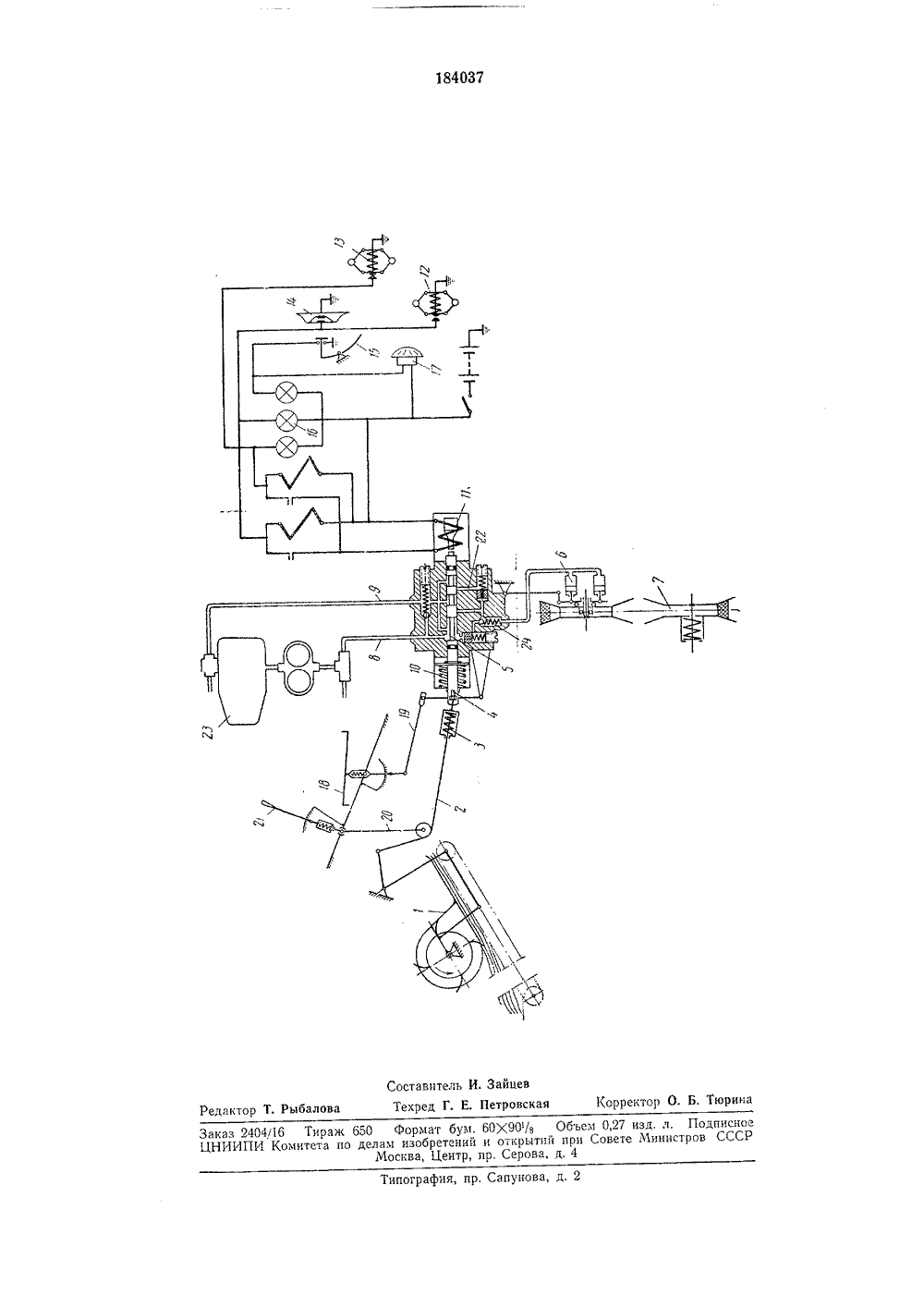

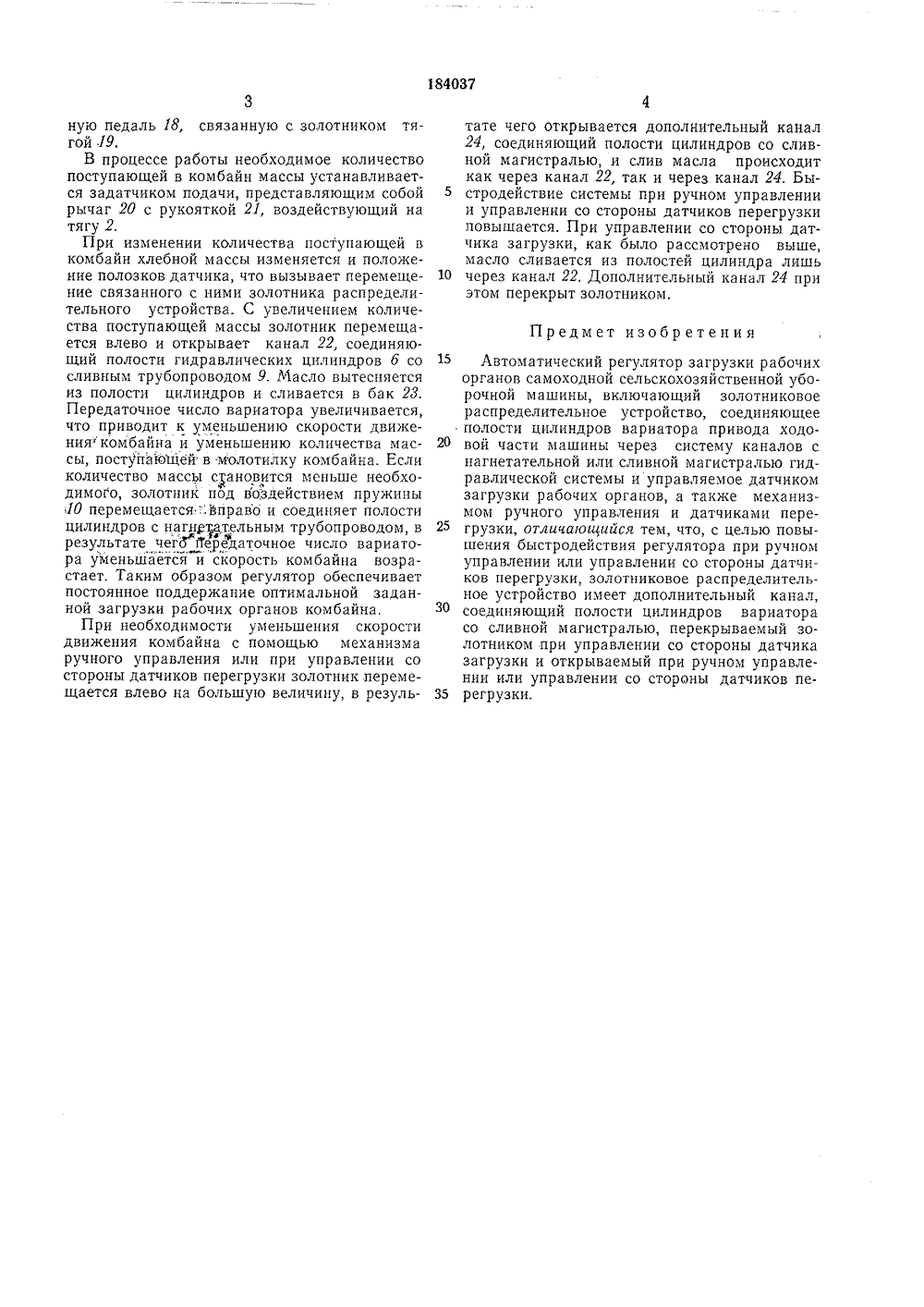

ОПИСАНИЕИЗОЬЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 384037 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 45 с, 41/12 Заявлено 19.Х 11.1963 ( 871261/30-15) итрисоединением МПК А 01 д Комитет по деламобретений и открытийри Совете МинистровСССР риоритетпубликовано 09.И 1,1966, БюллетеньДК 631,354.2,02-5 (088.8) Да ликования описания 2 ОХ 111,196 Авторыизобретен аконечный, В. Д. Шеповалов, В, Я, Воронин, В. Р, А, Архангельский и В, Н. Кошелевская й научно-исследовательский институт сельскохо машиностроения и Тульский комбайновый завИ,АзО тЩЩрур; " ВВВЗЩф.:. сесов вите АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ЗАГРУЗКИ РАБОЧИХ ОРГАНЬ САМОХОДНОЙ СЕЛЬСКОХОЗЯЙСТВЕННОЙ УБОРОЧНОЙ МАШИНЫИзобретение относится к устройствам, регулирующим загрузку рабочих органов самоходной сельскохозяйственной уборочной машины путем изменения скорости ее движения.Известны регуляторы, включающие датчи ки загрузки, механизм ручного управления, датчики перегрузки и золотниковое распределительное устройство, предназначенное для управления цилиндрами вариатора привода ходовой части машины. Эти устройства обес печивают трехстороннее управление вариатором привода ходовой части машины: со стороны датчика загрузки, ручное управление и управление со стороны датчиков перегрузки. При поступлении сигнала со стороны датчи ков или же при воздействии на золотник распределительного устройства механизмом ручного управления распределительное устройство через систему каналов соединяет полость цилиндров вариатора со сливной или нагие тательной магистралью гидравлической системы машины, что приводит к необходимому изменению скорости движения машины,В предложенном регуляторе золотниковое распределительное устройство имеет дополни тельный канал, соединяющий полости цилиндров вариатора со сливной магистралью. При управлении со стороны датчика загрузки дополнительный канал перекрывается золотником, а при ручном управлении или управле нии со стороны датчиков перегрузки открывается, обеспечивая дополнительный слив масла из полостей цилиндров вариатора. В результате этого повышается быстродействие регулятора при ручном управлении или управлении со стороны датчиков перегрузки.На чертеже схематически изображен предложенный регулятор.Он содержит датчик 1 толщины слоя хлебной массы на приемном транспортере. Датчик тягой 2 с пружинным компенсатором 3 связан пазовым соединением 4 с золотником 5 распределительного устройства, С помощью распределительного устройства полости гидравлических цилиндров б вариатора 7 привода ходовой части могут быть соединены с нагнетательным трубопроводом 8 или со сливным трубопроводом 9, Золотник распределительного устройства с одной стороны подпружинен пружиной 10, а с другой имеет выступ для управления электромагнитом 11, в цепь катушки которого включены датчики 12, 13 (сигнализаторы) перегрузки, а также мембранный сигнализатор 14 заполнения бункера и сигнализатор 15 забивания соломотряса. В цепь сигнализаторов включены сигнальные лампы 1 б и устройство 17 для подачи звукового сигнала.Управление золотником распределительного устройства может быть осуществлено механизмом ручного управления, включающего нож 184037го 25 зо 35 ную педаль 18, связанную с золотником тягой 19.В процессе работы необходимое количество поступающей в комбайн массы устанавливается задатчиком подачи, представляющим собой рычаг 20 с рукояткой 21, воздействующий на тягу 2,При изменении количества поступающей в комбайн хлебной массы изменяется и положение полозков датчика, что вызывает перемещение связанного с ними золотника распределительного устройства. С увеличением количества поступающей массы золотник перемещается влево и открывает канал 22, соединяющий полости гидравлических цилиндров б со сливным трубопроводом 9. Масло вытесняется из полости цилиндров и сливается в бак 23. Передаточное число вариатора увеличивается, что приводит к уменьшению скорости движениякомбайна и уменьшению количества массы, поступающей в молотилку комбайна. Если количество массы становится меньше необходимого, золотник под воздействием пружины 10 перемещается;.Вправо и соединяет полости цилиндров с нагнрательным трубопроводом, в результате чего йередаточное число вариатора уменьшается и скорость комбайна возрастает. Таким образом регулятор обеспечивает постоянное поддержание оптимальной заданной загрузки рабочих органов комбайна.При необходимости уменьшения скорости движения комбайна с помощью механизма ручного управления или при управлении со стороны датчиков перегрузки золотник перемещается влево на большую величину, в результате чего открывается дополнительный канал 24, соединяющий полости цилиндров со сливной магистралью, и слив масла происходит как через канал 22, так и через канал 24. Быстродействие системы при ручном управлении и управлении со стороны датчиков перегрузки повышается, При управлении со стороны датчика загрузки, как было рассмотрено выше, масло сливается из полостей цилиндра лишь через канал 22. Дополнительный канал 24 при этом перекрыт золотником,Предмет изобретения Автоматический регулятор загрузки рабочихорганов самоходной сельскохозяйственной уборочной машины, включающий золотниковое распределительное устройство, соединяющее полости цилиндров вариатора привода ходовои части машины через систему каналов с нагнетательной или сливной магистралью гидравлической системы и управляемое датчиком загрузки рабочих органов, а также механизмом ручного управления и датчиками перегрузки, отличаюцийся тем, что, с целью повышения быстродействия регулятора при ручном управлении или управлении со стороны датчиков перегрузки, золотниковое распределительное устройство имеет дополнительный канал, соединяющий полости цилиндров вариатора со сливной магистралью, перекрываемый зо. лотником при управлении со стороны датчика загрузки и открываемый при ручном управлении или управлении со стороны датчиков перегрузки.184037 Составитель И. Зайцев Техред Г. Е. Петровская Корректор О. Б. Тюрина Редактор Т. Рыбалова Типография, пр. Сапунова, д. 2 Заказ 2404/16 Тираж 650 Формат бум. 60 р,90/з Объем 0,27 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4
