Устройство для моделирования работы магнитопорошковых уплотнений

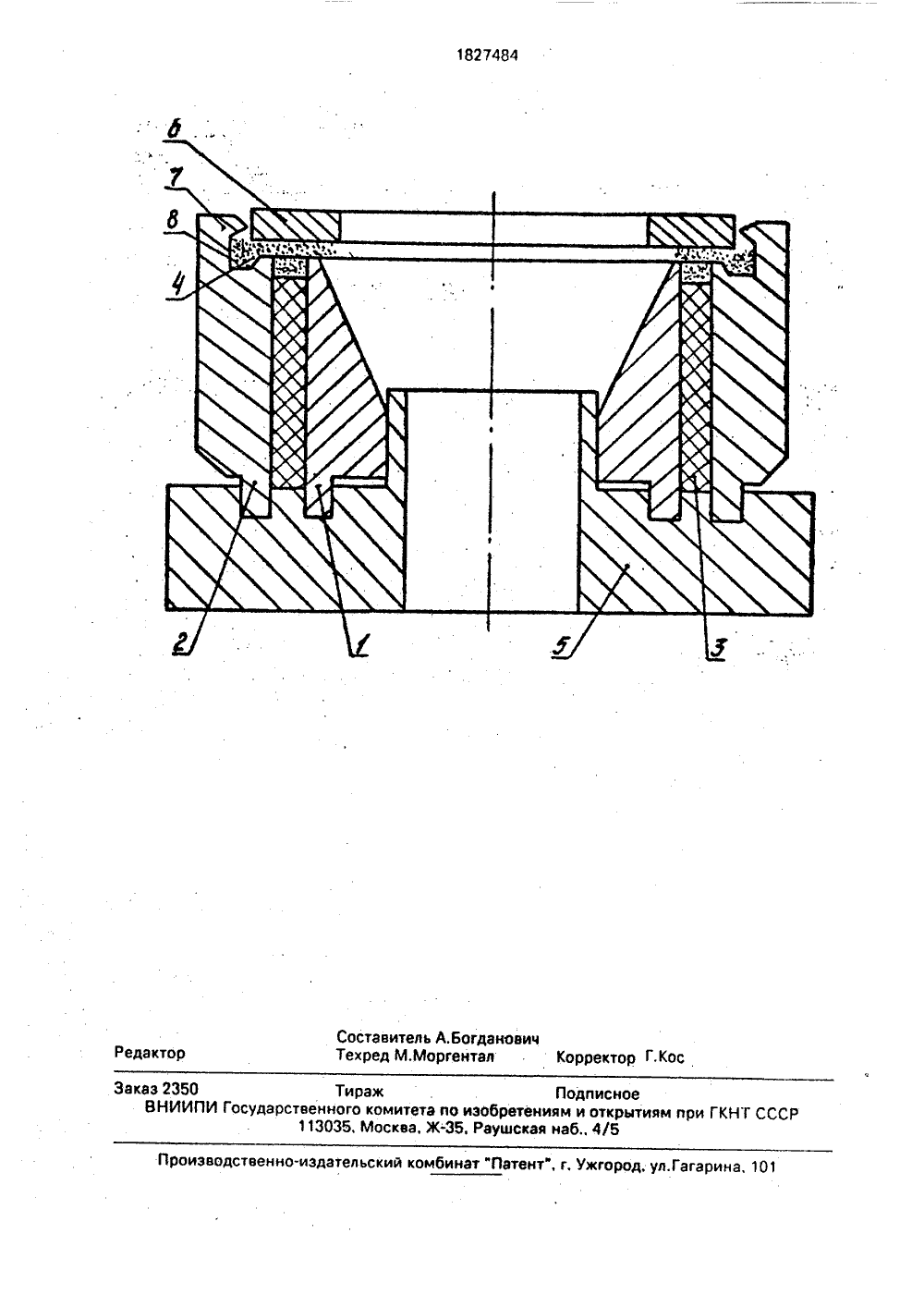

(51)5 Е ТЕНТНОЕ ГОСУДАРСТВЕННОВЕДОМСТВО СС(ГОСПАТЕНТ ССС ЗОБРЕТЕН Ни К АВТОРСКОМ ДЕТЕЛЬС(22) 14.03,9146) 15.07.93, Бюл.М 2671) Научно-исследовательский институтстроительного производства ГосстрояУССР(56) Тезисы докладов 1 Ч Всесоюзной конференции по магнитным жидкостям. Иваново,ИЭИ. 1985. стр,185,(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯРАБОТЫ МАГНИТОПОРОШКОВЫХ УПЛОТНЕНИЙ(57) Сущность изобретения: подвижный образец в виде полого цилиндра и неподвижный образец установлены относительнос Изобретение относится к уплотнительной технике и может быть использовано при испытании магнитопорошковых уплотнений.Цель изобретения - улучшение эксплуатационных характеристик устройства для моделирования работы магнитопорошковых уплотнений за счет изменения конструкции наружного кольца,Высота наружного кольца обусловлена следующими особенностями: во-первых, длина больше середины подвижного образца практически не влияет на работу предлагаемого устройства; во-вторых. если длина меньше середины подвижного элемента, то устройство не обеспечивает надежного удержания магнитоактивного материала вблизи зоны трения.,На чертеже изображен разрез обоих образцов, Неподвижный образец состоит из внутреннего 1 и внешнего 2 колец, изготовленных из магнитного материала. При этом,друг друга с гарантированным рабочим зазором, в котором размещен магнитоактивный материал. Неподвижный образец выполнен в виде наружного и внутреннего колец из магнитного материала, установленных в оправке из немагнитного материала перпендикулярно ее торцевой поверхности, с размещенными между ними магнитами. На торцевой поверхности наружного кольца выполнен бурт, охватывающий цилиндрическую поверхность подвижного образца до его середины. На внутренней поверхности бурта выполнен выступ, направленный в сторону подвижного образца. У основания бурта выполнен кольцевой паз, 1 з.п.ф-лы, 1 ил. оба кольца выполнены на 4 - 5 мм выше постоянных магнитов 3, размещенных междуаЭкольцами 1 и 2, для создания запаса изучаемого (используемого) магнитоактивного Офматериала 4. Оба кольца 1 и 2 напрессованы Юна оправку 5, изготовленную из немагнитного материала, например из титанового спла-,фЪ,ва ВТ - 22. При этом наружная часть Офвнешнего кольца 2 выполнена по высоте фпримерно до середины подвижного образца6 и снабжена буртом 7, направленным в,Рфсторону последнего. У основного бурта из- ъготовлен кольцевой паз 8, предназначенный для сбора магнитоактивного материала4, Подвижный образец 6 выполнен в видеполого цилиндра,Устройство работает следующим образом, Неподвижный образец устанавливаютна машину трения. На постоянные магниты3 насыпают изучаемый(исследуемый/магнитоактивный материал 4, Сверху, с заданнымгарантированным зазором устанавливаютподвижный (вращающийся) образец 6,Включают машину трения и устанавливаютзаданную скорость скольжения (вращения)подвижного образца 6, При достижении определенной, так называемой "критической" 5скорости скольжения, при которой центробежная сила от вращения подвижного образца 6 превышает магнитную силувзаимодействия (притяжения) материала 4 смагнитами,З, частицы материала 4 вылетают 10из зоны трения, ударяются в удлиненнуючасть кольца 2 и бурт 7, и под действиемсилы земного притяжения опускаются вкольцевой паз 8, специально изготовленный для сбора магнитоактивного материала4,В процессе триботехнических испытаний измеряют коэффициент трения, т.е. оценивают антифрикционные свойства. Послеокончания испытаний измеряют весовойили линейный износ подвижного образца 6. 2 ОТаким образом, применение устройствадля моделирования работы магнитопорошковых уплотнений позволяет повысит достоверность и точность оценкитриботехнических характеристик магнитоактивных смазочных материалов при высоких скоростях скольжения за счетвыполненного на торцевой поверхности наружного кольца бурта 7, охватывающего цилиндрическую поверхность подвижного Ообразца до его середины, и выступа, на-.правленного в сторону подвижного образца6, а также за счет кольцевого паза 8, выполненного у основания бурта 7. Таким образом, предлагаемое устройство более достоверно и точно моделирует условия работы магнитопорошковых уплотнений при высоких скоростях скольжения путем более достоверного и точного взаимодействия порошкообраэных магнитоактивн ых смазочных и конструкционных материалов,формула изобретения 1. Устройство для моделирования работы магнитопорошковых уплотнений, содержащее подвижный образец в виде полого цилиндра и неподвижный образец, установленные относительно друг друга с гарантированным рабочим зазором, в котором размещен магнитоактивный материал, о т л ич а ю щ е е с я тем, что оно снабжено оправкой из немагнитного материала, неподвижный образец выполнен в виде наружного и внутреннего колец из магнитного материала, установленных в оправке перпендикулярно ее торцевой поверхности, с размещенными между ними магнитами, при этом на торцевой поверхности наружного кольца выполнен бурт, охватывающий цилиндрическую поверхность образца до его середины, а на внутренней поверхности бурта выполнен выступ, направленный в сторону подвижного образца,2. Устройство по п.1,отл ича ю щеес я тем, что на торцевой поверхности наружного. кольца у основания бурта выполнен кольцевой паз.1827484 Составитель А.БогдановичТехред М.Моргентал Корректор Г К едактор Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 акэз 2350 Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб 4/5
