Устройство для нормализации функции дыхательной системы

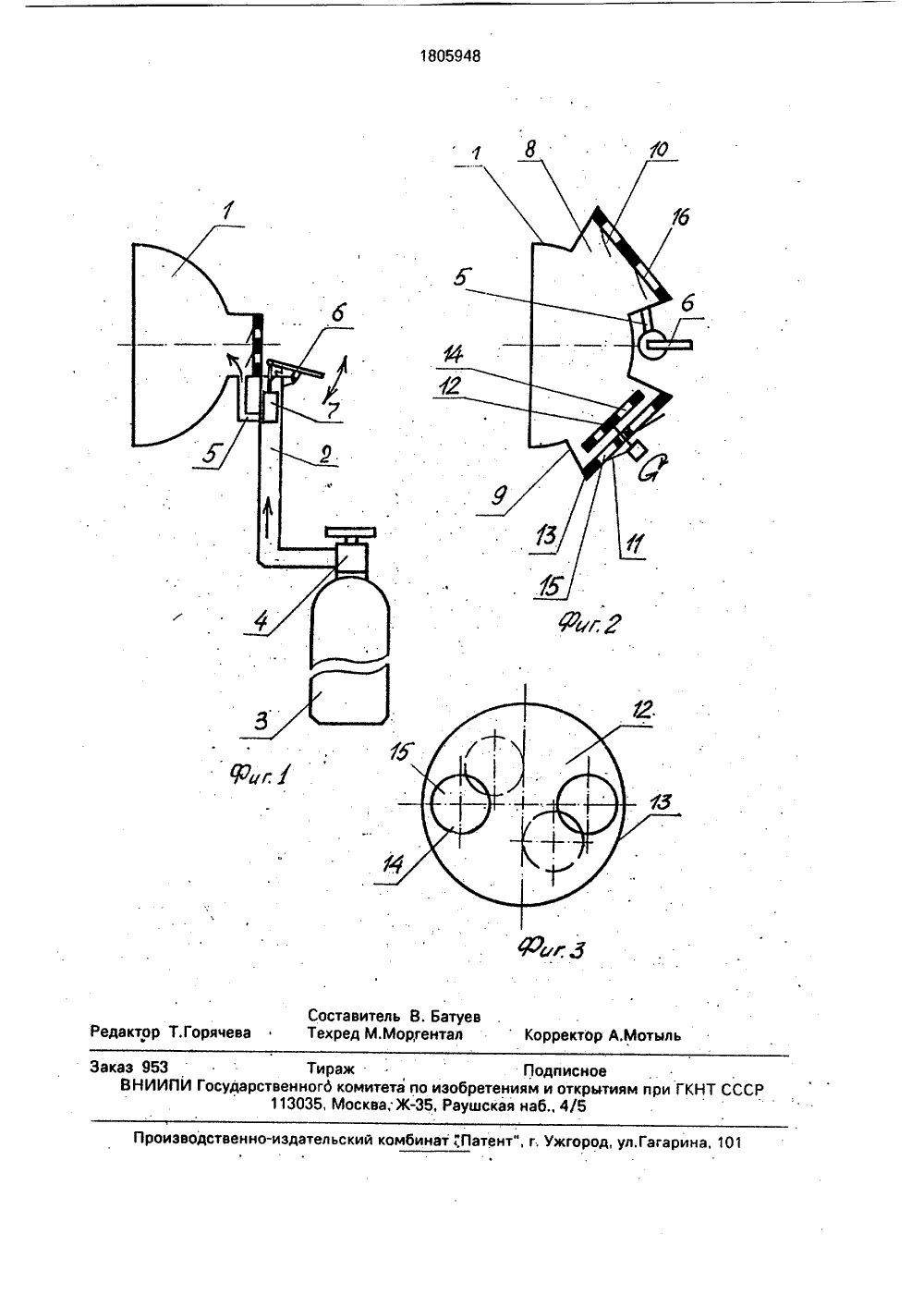

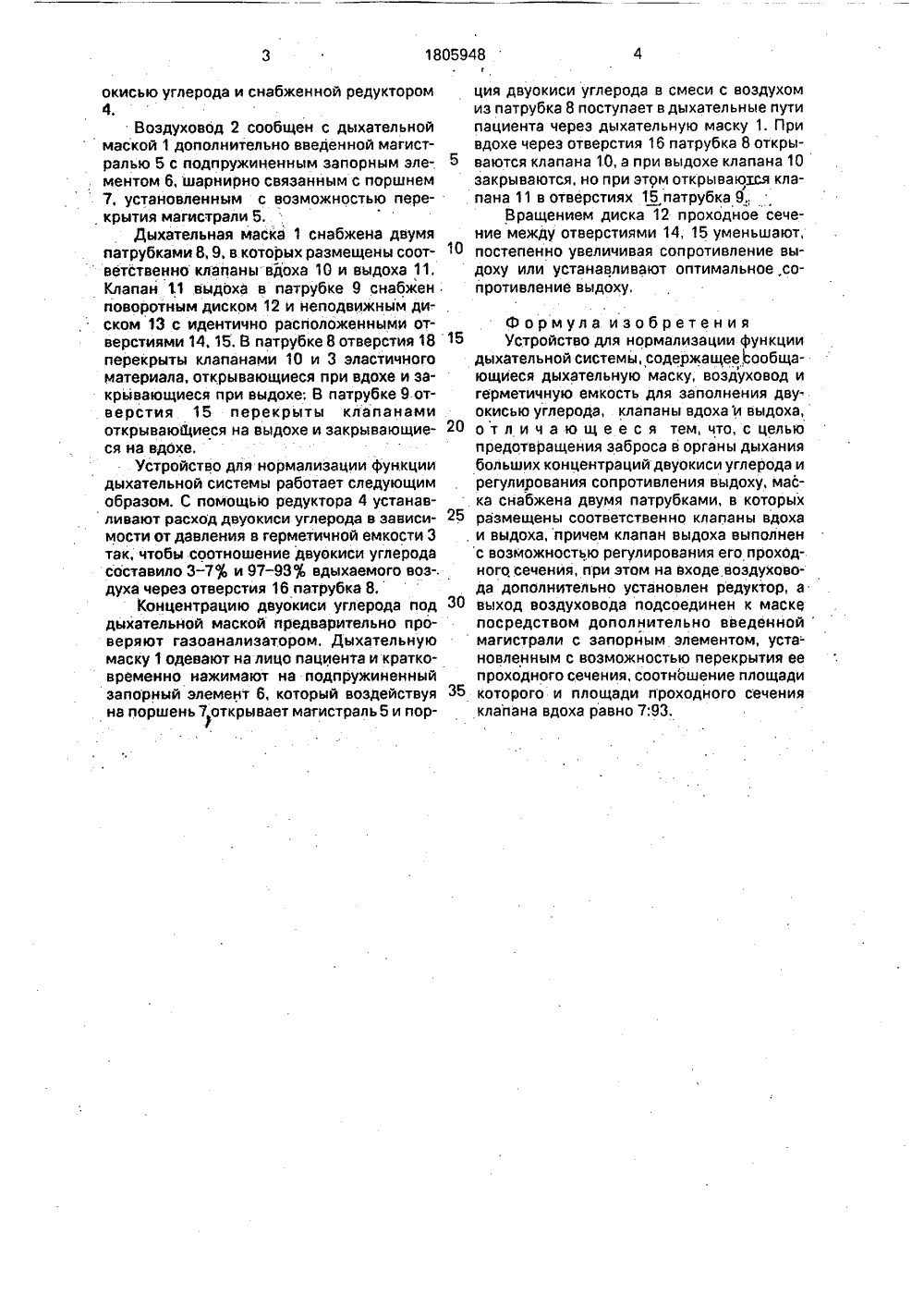

(19 1 Н 31/02 1)5 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР ОСПАТЕНТ СССР) ИСАНИЕ ИЗОБРЕТЕНИЯ ТУ К ПАТЕН(71) Новосибирский завод химконцентратов(73) Акционерное общество закрытого типа(56) 1. Бутейко К,П. Журнал "Твое здоровье",М 5, 1989, с. 57. Превентивная кардиология,М.: Медицина, 1987,2. Авторское свидетельство СССРМ 1123692, кл. А 61 Н 31/02, 1984.3, Патент ФРГ М 1766693, кл. А 61 М16/00, 1971,(54) УСТРОЙСТВО ДЛЯ НОРМАЛИЗАЦИИФУНКЦИИ ДЫХАТЕЛЬНОЙ СИСТЕМЫ Изобретение относится к медицинской технике и может найти применение для нормализации двуокиси углерода в крови и соответственно для нормализации функции дыхательной системы.Технической задачей изобретения являетсяповышение физиологичности действия устройства. Эта задача решается тем, что в устройстве для нормализации функции дыхательной системы, содержащем дыхательную маску с воздуховодом и герметичную емкость, заполненную двуокисью, клапан вдоха и клапан выдоха; согласно изобретению дыхательная маска снабжена двумя патрубками,в которых 1)азмещены соответственно клапаны вдоха и выдрха, причем клапан выдоха выполнен с возможностью регулирования его проходного сечения, воздуховод сообщен с маской посредством до(57) Использование: в медицинской технике для нормализации функции дыхательной системы, нормализации содержания двуокиси углерода, Сущность изобретения: устройство содержит сообщающиеся дыхательную маску, воздуховод и герметичную емкость, заполненную двуокисью углерода под давлением, Маска снабжена двумя клапанами вдоха и регулируемым клапаном выдоха. На входе воздуховода установлен редуктор, а выход воздуховода подсоединен к маске посредством дополнительной магистрали. Магистраль имеет запорный элемент, . установленный с возможностью перекрытия ее проходногосечения. Соотношение проходных сечений магистрали и клапана вдоха равно 7;93, 3 ил,гполнительно введенной магмстрали с запорным элементом, установленным с возможностью перекрь)тия последнего.Такое выполнение устройства позволяет осуществить подачу двуокиси углерода в смеси с воздухом в требуемых соотношениях, исключающих превышения концентрации двуокиси углерода выше допустимых, осуществить регулировку сопротивления выдоху, что повысит физиологичность действия устройства.На фиг.1 изображено предлагаемое устройство, вид сбоку; на фиг,2 - дыхательная маска, вид сверху; на фиг,3 - поворотная диафрагма.Устройство.для нормализации функции дыхательной системы содержит дыхатель- . ную маску 1, воздуховод 2, сообщенный с герметичной емкостью 3, заполненной двУокисью углерода и снабженной редуктором 4,Воздуховод 2 сообщен с дыхательной маской 1 дополнительно введенной магистралью 5 с подпружиненным запорным эле-. . ментом 6, шарнирно связанным с поршнем 7, установленным с возможностью перекрытия магистрали 5.Дыхательная маска 1 снабжена двумя патрубками 8, 9, в которых размещены соответственно клапаны вдоха 10 и выдоха 11.Клапан 11 выдоха в патрубке 9 снабжен поворотным диском 12 и неподвижным диском 13 с идентично расположенными отверстиями 14, 15. В патрубке 8 отверстия 18 перекрыты клапанами 10 и 3 эластичного материала, открывающиеся при вдохе и закрйвающиеся при выдохе: В патрубке 9 от. верстия 15 перекрыты клапанамиоткрывающиеся на выдохе и закрывающиеся на вдохе.Устройство для нормализации функции дыхательной системы работает следующим образом, С помощью редуктора 4 устанавливают расход двуокиси углерода в зависимости от давления в герметичной емкости 3 так, чтобы соотношение двуокиси углерода составило 3-7 и 97-93 вдыхаемого воздуха через отверстия 16 патрубка 8.Концентрацию двуокиси углерода поддыхательной маской предварительно проверяют газоанализатором. Дыхательную маску 1 одевают на лицо пациента и кратковременно нажимают на подпружиненный запорный элемент 6, который воздействуя на поршень 7 открывает магистраль 5 и порция двуокиси углерода в смеси с воздухом из патрубка 8 поступает в дыхательные пути пациента через дыхательную маску 1, При вдохе через отверстия 16 патрубка 8 открываются клапана 1.0, а при выдохе клапана 10 закрываются, но при этом открываются клапана 11 в отверстиях 15 патрубка 9Вращением диска 12 проходное сечение между отверстиями 14, 15 уменьшают, "0 постепенно увеличивая сопротивление выдоху или устанавливают оптимальное,сопротивление выдоху,Формула изобретения 15 Устройство для нормализации функциидыхательной системы, содержащее сообщающиеся дыхательную маску, воздуховод и герметичную емкость для заполнения двуокисью углерода, клапаны вдоха и выдоха, 20 о т л и ч а ю щ е е с я тем, что, с цельюпредотвращения заброса в органы дыхания больших концентраций двуокиси углерода и регулирования сопротивления выдоху, мас. ка снабжена двумя патрубками, в которых 25 размещены соответственно клапаны вдохаи выдоха, причем клапан выдоха выполнен с возможностью регулирования его проходного сечения, при этом на входе воздуховода дополнительно установлен редуктор, а 30 выход воздуховода подсоединен к маскепосредством дополнительно введенноймагистрали с запорным элементом, уста- новленным с возможностью перекрытия ее проходного сечения, соотношение площади 35 которого и площади проходного сеченияклапана вдоха равно 7;93.1805948 А.Мотыль льский комбинат ,Патент", г. Ужгород, ул.Гагарина, 1 роизводственно Составитель В. Батуеведактор Т,Горячева Техред М.МоргенталКорр аказ 953 Тираж Под ВНИИПИ Государственного комитета по изобретениям и 113035, Москва, Ж, Раушская набисноеткрытиям при ГКНТ СССР /5
