Сепаратор сыпучих материалов

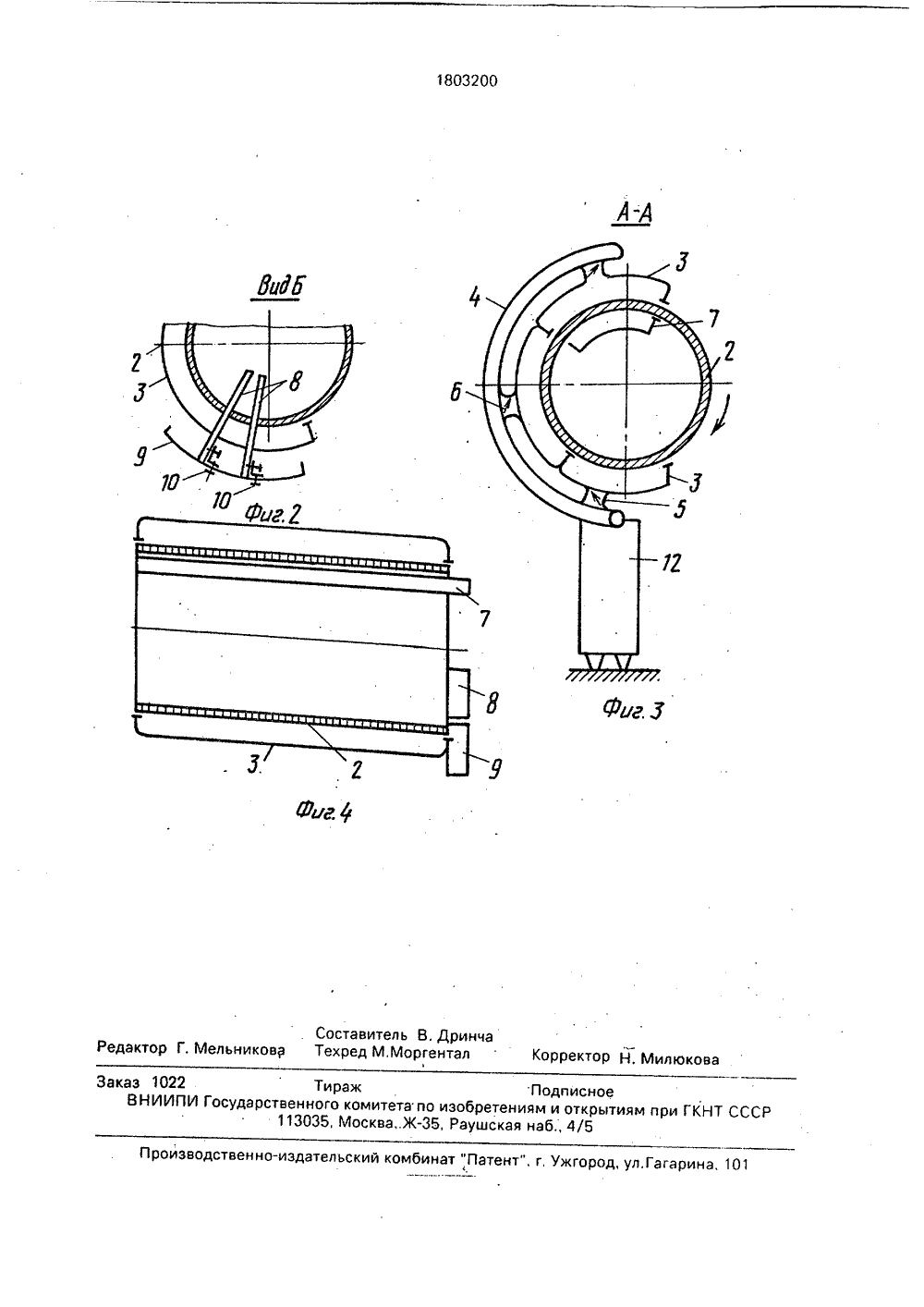

(5 ОПИСА К АВТОРСКО ИЗОБРЕТЕ МУ СВИДЕТЕЛЬСТВУ-исследовательскии ельакого хозяйства Анискин, Е, И. Кучер линдрические бараых машин, М,: Ма216,ьство СССР(54) СЕПАРАТОР СЫПУЧИХ МАТЕРИАЛОВ (57) Использование: при разделении трудноразделимых сыпучих материалов. СепаГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(71) Всесоюзный научноинститут механизации с(56) Резниченко М, Я, Цибаны зерноочистительншиностроение, 1964, с.Авторское свидетелМ 1722619, 1991,ратор может быть использован в, сельском хозяйстве; мукомольной и элеваторной промышленности для очистки семян и продовольственного зерна, а также в горной промышленности. Материала из загрузочного бункера 1 подают на внутреннюю поверхность воздухопроницаемого барабана, который охватывает воздушный кожух 3, . разделенный на секции. Скорость воздуха, поступающего из кожуха 3 в барабан, различная в разных секциях и регулируется, Легкие частицы движутся в нижней части барабана. Они выделяются отсекателями 8 и поступают в приемники 9. Тяжелые частицы под действием центробежных сил выводятся барабаном в приемник 7. 4 ил.Изобретение относится к технике разделения трудноразделимых зерновых смесей и может быть использовано в сельскомхозяйстве, мукомольной и элеваторной промышленности для очистки семян и продовольственного зерна, а также в горнойпромышленности.Целью изобретения является повышение эффективности процесса сепарации,На фиг. 1 представлен сепаратор, видсбоку; на фиг. 2 - то же, вид Б на фиг, 1; нафиг, 3 - сечение А - А на фиг. 1; на фиг. 4 -продольное сечение на фиг, 1 (со снятымзагрузочным бункером).Сепаратор содержит загрузочный бункер 1, наклонный воэдухопроникаемый,вращающийся барабана 2 (привод его нафиг. не показан), по периферии которогорасположен воздушный кожух 3, выполненный иэ отдельных секций, установленныхпоследовательно. Кожух 3 соединен с воздуховодом 4 через патрубки 5, в которых установлены заслонки 6. Заслонки 6 являютсярегуляторами скорости воздушного потокав кожухе 3. Внутри барабана 2 в верхней егочасти расположен приемник 7 тяжелых частиц. К разгрузочному торцу барабана 2 примыкают радиально установленныеотсекатели 8. закрепленные на дугообразном приемнике продуктов разделения 9 при.помощи болтового соединения 10. За счетболтового соединения 10 отсекатели 8 можно устанавливать в разные положения относительно приемника 9, Воздуховод 4соединен с нагнетающим патрубком 11 вентилятора 12,Сепаратор работает следующим образом. Исходный сыпучий материал, например зерновой ворох семян пшеницы, иззагрузочного бункера 1 подают на внутреннюю поверхность воздухопроникаемого ивращающегося барабана 2, Материал, двигаясь внутри барабана 2, продувается воз душным потоком эа счет вентилятора 12 ивоздухоподводящего кожуха 3, Скоростьвоздушных потоков в секциях кожуха 3 регулируется поворотом заслонок 6. Материал, продуваемый воздушным потоком вбарабане 2, движется к разгрузочному концу эа счет наклона барабана 2 к горизонтали, Скорость воздушных потоков в кожухах3 увеличивается в направлении вращениябарабана 2. Тяжелые частицы под действием центробежных сил, вызванных вращением барабана 2, выводятся барабаном 2 вверхнее положение и попадают под действием воздушного потока в приемник 7 тяжелых частиц. Материал, движущийся в10 нижней части барабана 2, разделяется отсекателями 8 и попадает в приемники 9. Приатом легкие частицы попадают в нижниерасположенные приемники 9, а более тяжелые - в приемники 9, расположенные выше.15 Предлагаемый сепаратор позволяет повысить эффективность процесса сепарацииэа счет улучшения выделения легких и тяжелых частиц на внутренней поверхности вращающегося. воздухопроницаемого20 барабана.Применение заявляемого сепараторадает возможность повысить эффективностьразделения вороха семян пшеницы в 1,5 - 2раза при повышении производительности в25 1,1 - 1,4 раза.Формула изобретения, Сепаратор сыпучих материалов, включающий барабан с воздухопроницаемой поверхностью, установленный наклонно с30 возможностью вращения, воздушный кожух, охватывающий барабан, воздуховод,установленный внутри барабана в его верхней части приемник тяжелой фракции и примыкающие к разгрузочному торцу барабана35 приемники легких фракций, о т л и ч а ющ и й с я тем, что,с целью повышенияэффективности сепарации, он снабжен отсекателями фракций и регуляторами скорости воздуха, при этом воздушный кожух40 выполнен из отдельных секций, соединенных посредст патрубков с воздуховодом, причем регуляторы скорости воздухаустановлены в патрубках, соединяющихсекции воздушного кожуха с воздуховодом;45 а отсекатели фракций радиально примыкают к разгрузочному торцу барабана и установлены с возможностью перемещения ификсации на приемниках легких. фракций,выполненных дугообразными,1803200А-АСоставитель В. Дринчальникова Техред М.Моргентал Корректор Н,едакт Заказ 1022 Тираж Подписноеи тк ытиям и и ГКНТ СССР ВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва,.Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул,Га
