Устройство для захвата деревьев

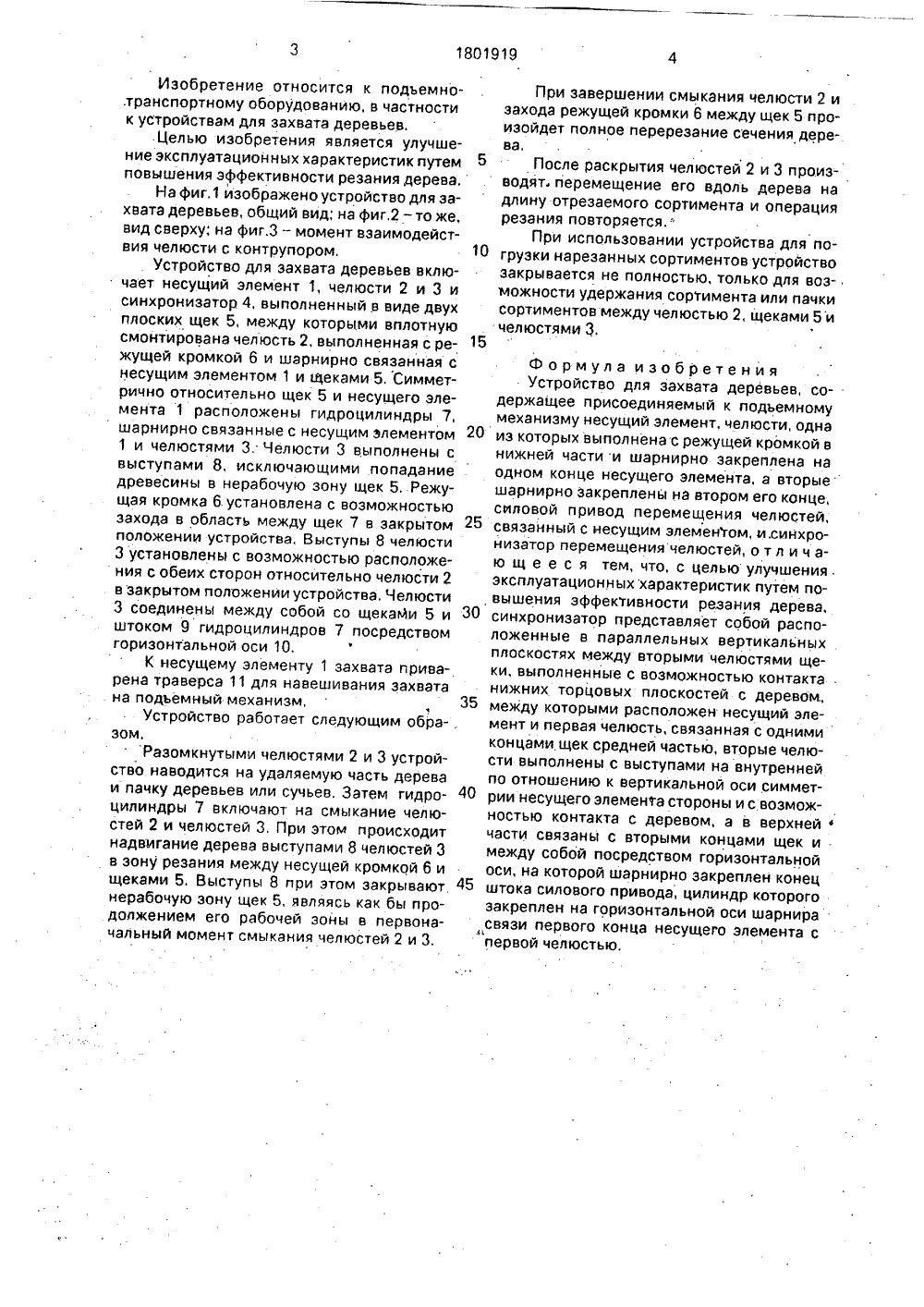

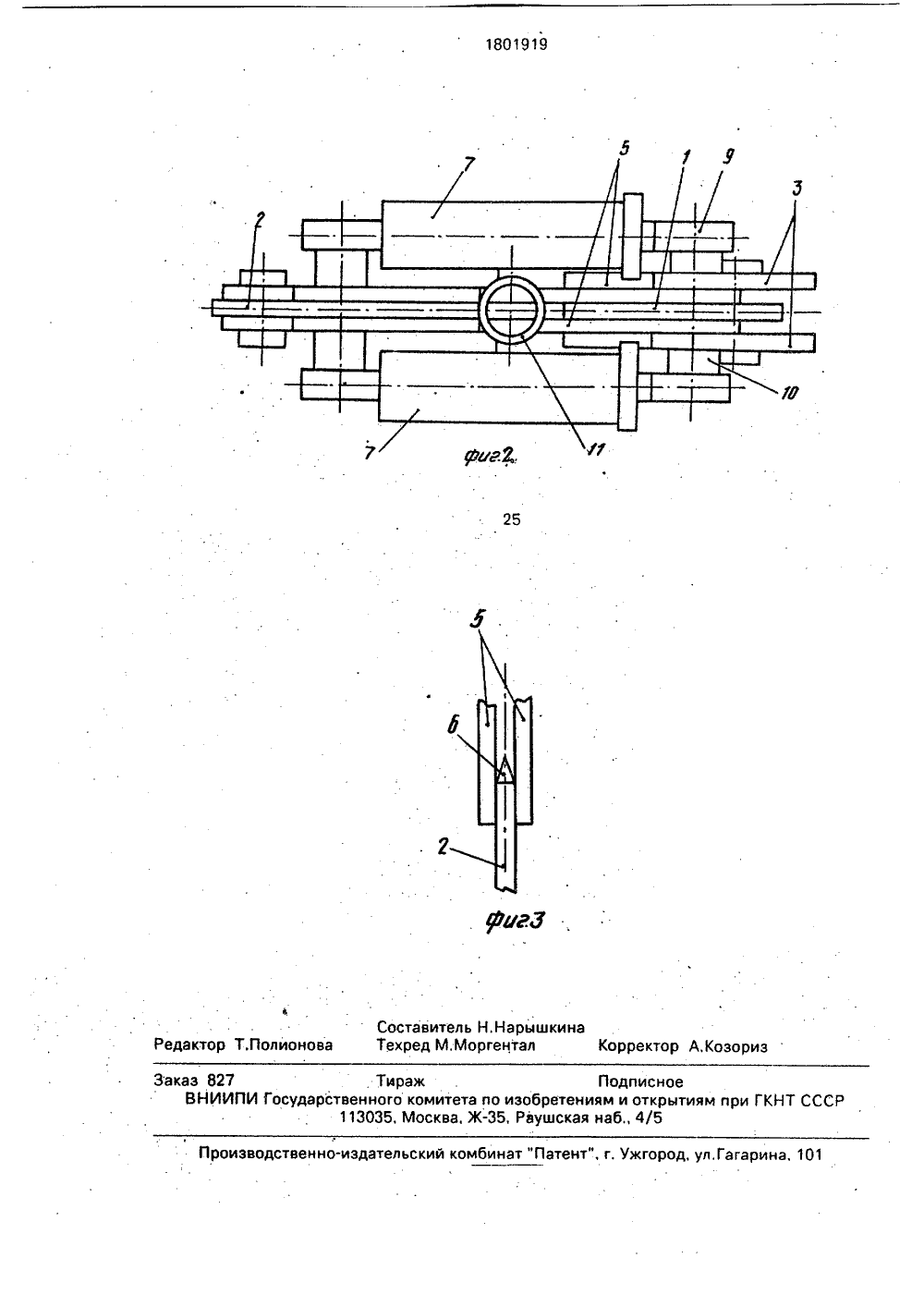

(51) и оедовательс й промышл упавво СССР1976,ОО ОСУДАРСТВЕ 13 НОЕ ПАТЕНТНОЕДОМСТВО СССРОСПАТЕНТ СССР) ВТОРСКОМУ СВИДЕТЕЛЬСТ(72) Г.В, Корюгин и С.С. Ис56 Авторское свидетел ьстМ 597624, кл. В бб С 3/20 1801919 А(54) УСТРОЙСТВО ДЛЯ ЗАХВАТА ДЕРЕВЬЕВ(57) Использование: устройство для захвата деревьев, Сущность изобретения; устройство для захвата деревьев содержит несущий элемент, челюсть 2, связанную с ним, и челюсти 8. Синхронизатор челюстей включает щеки, связанные шарнирно с челюстью 2 и посредством горизонтальной оси с челюстя; ми 3, выполненными с выступами. Челюсти 3 приводятся в движение гидроцилиндрами, .Зил,Изобретение относится к подьемно.транспортному оборудованию, в частностик устройствам для захвата деревьев,Целью изобретения является улучшение эксплуатационных характеристик путем 5повышения эффективности резания дерева.На фиг.1 изображено устройство для захвата деревьев, общий вид, на фиг,2 - то же,вид сверху; на фиг.3 - момент взаимодействия челюсти с контрупором, 10Устройство для захвата деревьев включает несущий элемент 1, челюсти 2 и 3 исинхронизатор 4, выполненный в виде двухплоских щек 5, между которыми вплотнуюсмонтирована челюсть 2, выполненная с ре- "5жущей кромкой 6 и шарнирно связанная снесущим элементом 1 и щеками 5, Симметрично относительно щек 5 и несущего элемента 1 расположены гидроцилиндры 7,шарнирно связанные с несущим элементом 201 и челюстями 3, Челюсти 3 выполнены свыступами 8, исключающими попаданиедревесины в нерабочую зону щек 5, Режущая кромка 6 установлена с возможностьюзахода в область между щек 7 в закрытомположении устройства, Выступы 8 челюсти3 установлены с возможностью расположения с обеих сторон относительно челюсти 2в закрытом положении устройства, Челюсти3 соединены между собой со щекаМи 5 и 30штоком 9 гидроцилиндров 7 посредствомгоризонтальной оси 10,К несущему элементу 1 захвата приварена траверса 11 для навешивания захватана подьемный механизм, 35Устройство работает следующим обра-,зомРазомкнутыми челюстями 2 и 3 устройство наводится на удаляемую часть дерева и пачку деревьев или сучьев. Затем гидро цилиндры 7 включают на смыкание челюстей 2 и челюстей 3, При этом происходит надвигание дерева выступами 8 челюстей 3 в зону резания между несущей кромкой 6 и щеками 5, Выступы 8 при этом закрывают 45 нерабочую зону щек 5, являясь как бы продолжением его рабочей зоны в первоначальный момент смыкания челюстей 2 и 3. При завершении смыкания челюсти 2 и захода режущей кромки 6 между щек 5 произойдет полное перерезание сечения дерева.После раскрытия челюстей 2 и 3 производят. перемещение его вдоль дерева на длину отрезаемого сортимента и операция резания повторяется.При использовании устройства для погрузки нарезанных сортиментов устройство закрывается не полностью, только для возможности удержания сортимента или пачки сортиментов между челюстью 2, щеками 5 и челюстями 3,Формула изобретения Устройство для захвата деревьев, содержащее присоединяемый к подъемному механизму несущий элемент, челюсти, одна из которых выполнена с режущей кромкой в нижней части и шарнирно закреплена на одном конце несущего элемента, а вторые шарнирно закреплены на втором его конце, силовой привод перемещения челюстей, связанный с несущим элементом, и.синхронизатор перемещения челюстей, о т л и ч аю щ е е с я тем, что, с целью улучшения, эксплуатационных характеристик путем повышения эффективности резания дерева, синхронизатор представляет собой расположенные в параллельных вертикальных . плоскостях между вторыми челюстями щеки, выполненные с возможностью контакта нижних торцовых плоскостей с деревом., между которыми расположен несущий элемент и первая челюсть, связанная с одними концами щек средней частью, вторые челюсти выполнены с выступами на внутренней по отношению к вертикальной оси симметрии несущего элемента стороны и с возможностью контакта с деревом, а в верхней ф части связаны с вторыми концами щек и между собой посредством горизонтальной оси, на которой шарнирно закреплен конец штока силового привода, цилиндр которого закреплен на горизонтальной оси шарнира связи первого конца несущего элемента с первой челюстью.1801919 каз 827 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб 4/5 К изводственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 1 Составитель Н,НарышкинаРедактор Т,Полионова Теехред М.Моргентал Корректор А.Коз
