Аппарат филимонова ю. в. для исправления положения зубов

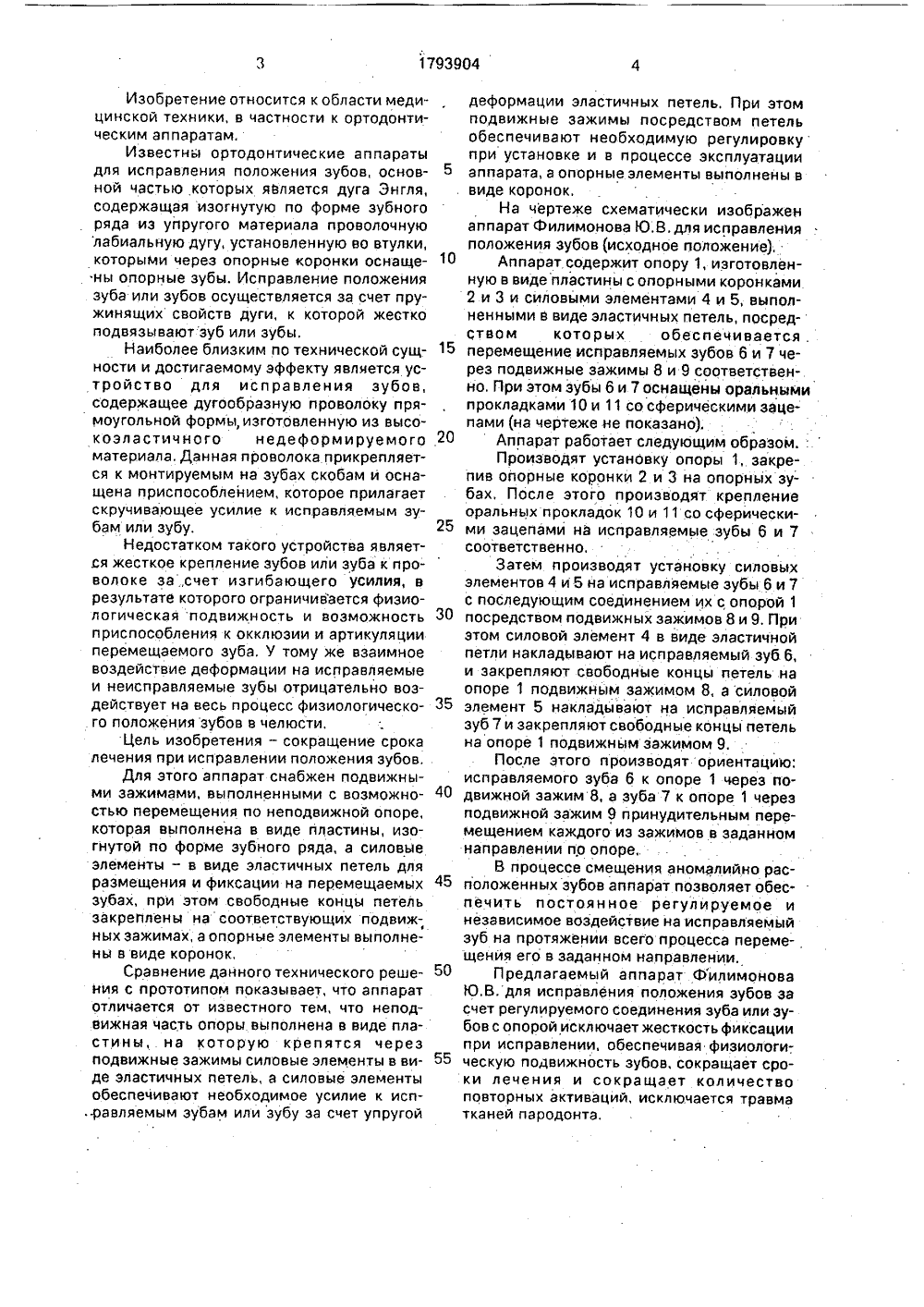

СОЮ СОЦ ВЕТСКИ тичес 904 А СПУБЛИ 51)5 А 61 С 7/00 РЕТЕНИЯ ДТЕНТУ 2 частности ортодонтическим апп Сущность изобретения: аппарат д равления положения зубов содержи 1, изготовленную в виде пластины с ми коронками 2 и 3 и силовыми элем 4 и 5, выполненными в виде эласт петель, посредством которых обеспе ся перемещение исправляемых эуб через подвижные зажимы 8 и 9 соо венно. 1 ил. 5 676747, кл, А 61 С 7(00, ИМОНОВА Ю,В. ДЛЯ ЛОЖЕНИЯ ЗУБОВ ения: изобретение отедицинской техники, в ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(54) АППАРАТ ФИЛИСПРАВЛЕНИЯ ПО(57) Область применносится к области м аратам, ля испт опору опорныентами ических чиваетовби 7 тветстИзобретение относится к области медицинской техники, в частности к ортодонтическим ап паратам.Известны ортодонтические аппаратыдля исправления положения зубов, основной частью которых является дуга Энгля,содержащая изогнутую по форме зубногоряда из упругого материала проволочнуюлабиальную дугу, установленную во втулки,которыми через опорные коронки оснащены опорные зубы, Исправление положениязуба или зубов осуществляется за счет пружинящих свойств дуги, к которой жесткоподвязываютзуб или зубы,Наиболее близким по технической сущности и достигаемому эффекту является устройство для исправления зубов,содержащее дугообразную проволоку прямоугольной формы, изготовленную из высокоэластич ного недеформируемогоматериала. Данная проволока прикрепляется к монтируемым на зубах скобам и оснащена приспособлением, которое прилагаетскручивающее усилие к исправляемым зубам или зубу.Недостатком такого устройства являетая жесткое крепление зубов или зуба к проволоке за.,счет изгибающего усилия, врезультате которого ограничивается физиологическая подвижность и возможностьприспособления к окклюзии и артикуляцииперемещаемого зуба, У тому же взаимноевоздействие деформации на исправляемыеи неисправляемые зубы отрицательно воздействует на весь процесс физиологического положения зубов в челюсти.Цель изобретения - сокращение срокалечения при исправлении положения зубов.Для этого аппарат снабжен подвижными зажимами, выполненными с возможностью перемещения по неподвижной опоре,которая выполнена в виде пластины, изогнутой по форме зубного ряда, а силовыеэлементы - в виде эластичных петель дляразмещения и фиксации на перемещаемыхзубах, при этом свободные концы петельзакреплены на соответствующих подвижных зажимах, а опорные элементы выполнены в виде коронок,Сравнение данного технического решения с прототипом показывает, что аппаратотличается от известного тем, что неподвижная часть опоры выполнена в виде пластины, на которую крепятся черезподвижные зажимы силовые элементы в виде эластичных петель, а силовые элементыобеспечивают необходимое усилие к исправляемым зубам или зубу за счет упругой55 счет регулируемого соединения зуба или зубов с опорой исключает жесткость фиксации при исправлении, обеспечивая физиологическую подвижность зубов, сокращает сроки лечения и сокращает количество повторных активаций, исключается травматканей пародонта,деформации эластичных петель, При этомподвижные зажимы посредством петельобеспечивают необходимую регулировкупри установке и в процессе эксплуатации5 аппарата, а опорные элементы выполнены ввиде коронок.На чертеже схематически изображенаппарат Филимонова Ю.В. для исправленияположения зубов (исходное положение),10 Аппарат содержит опору 1, изготовленную в виде пластины с опорными коронками2 и 3 и силовыми элементами 4 и 5, выполненными в виде эластичных петель, посредством которых обеспечивается .15 перемещение исправляемых зубов 6 и 7 через подвижные зажимы 8 и 9 соответственно, При этом зубы 6 и 7 оснащены оральнымипрокладками 10 и 11 со сферическими зацепами (на чертеже не показано),20 Аппарат работает следующим образомПроизводят установку опоры 1, закрепив опорные коронки 2 и 3 на опорных зубах, После этого производят креплениеоральных прокладок 10 и 11 со сферическими зацепами на исправляемые зубы 6 и 7соответственно.Затем производят установку силовыхэлементов 4 и 5 на исправляемые зубы 6 и 7с последующим соединением их с опорой 130 посредством подвижных зажимов 8 и 9. Приэтом силовой элемент 4 в виде эластичнойпетли накладывают на исправляемый зуб б,и закрепляют свободные концы петель.наопоре 1 подвижным зажимом 8, а силовой35 элемент 5 накладывают на исправляемыйзуб 7 и закрепляют свободные концы петельна опоре 1 подвижным зажимом 9.После этого производят ориентацйю;исправляемого зуба б к опоре 1 через по 40 движной зажим 8, а зуба 7 к опоре 1 черезподвижной зажим 9 принудительным перемещением каждого из зажимов в заданномнаправлении по опореВ процессе смещения аномалийно рас 45 положенных зубов аппарат позволяет обеспечить постоянное регулируемое инезависимое воздействие на исправляемыйзуб на протяжении всего процесса перемещения его в заданном направлении,50 Предлагаемый аппарат ФилимоноваЮ,В. для исправления положения зубов за1793904 формула изобретения Составитель Ю.ФилимоновРедактор Т,Никольская Техред М.Моргентал Корректор Е,.Папп Заказ 515 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101) Аппарат для исправления положения зубов, содержащий неподвижную опору, опорные элементы, закрепленные на концах опоры, и силовые элементы, связанные с опорой, о т л и ч а ю щ и й с я тем, что, с целью сокращения сроков лечения, он снабжен подвижными зажимами, выполненными с возможностью перемещения по неподвижной опоре, которая выполнена в аиде пластины, изогнутой по форме зубного ряда, а силовые элементы - в виде эластичных петель для размещения и фиксации на перемещаемых зубах, при этом свободные концы петель закреплены на соответствующих подвижных зажимах, а опорные элементы выполнены в виде коронок,
