Рельсовая цепь
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1792862
Автор: Козлов
Текст

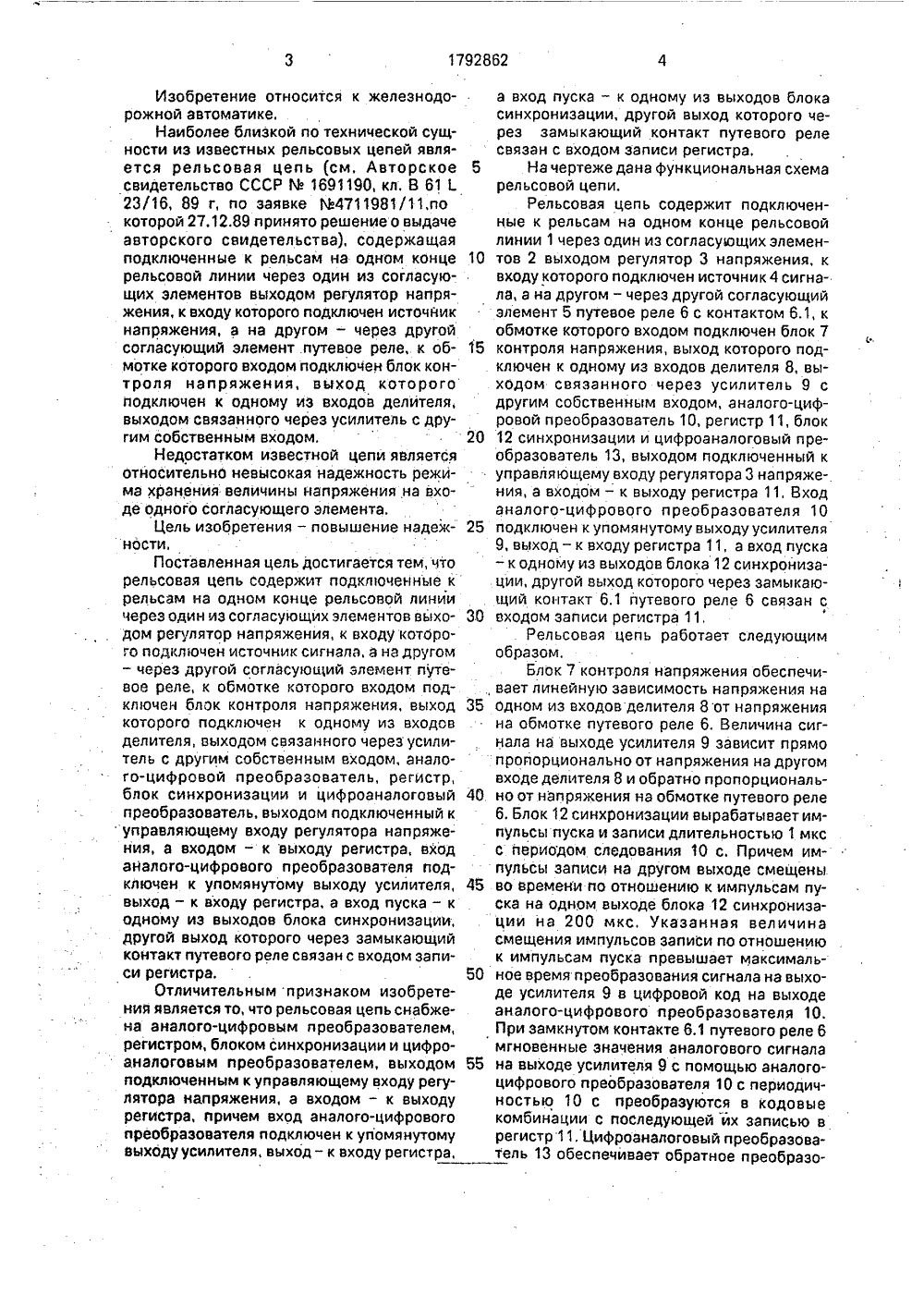

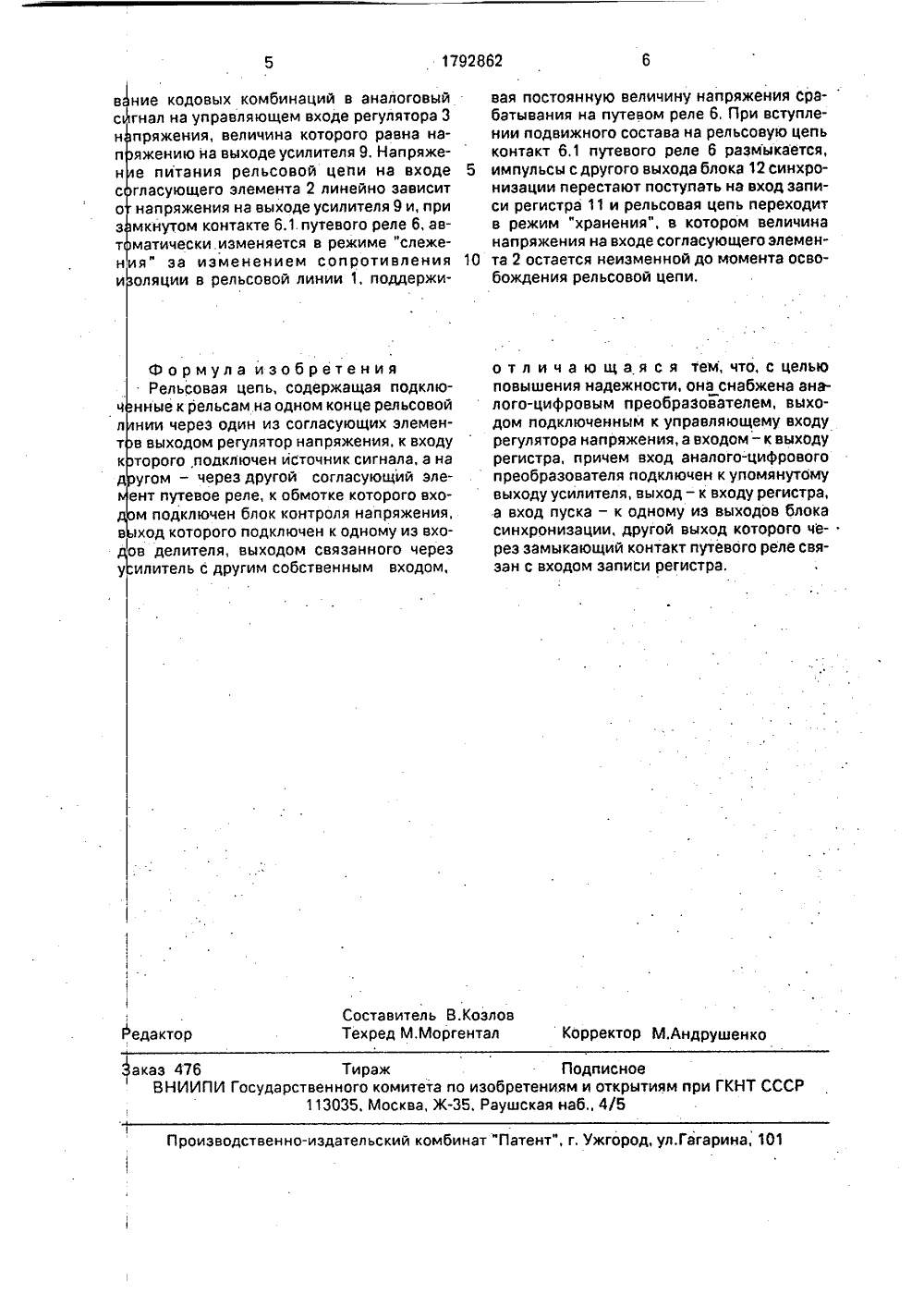

.уьищищ О ЛЬСТВ ИД во СССР /16, 198 спользова тике, Сущ то(7 ) В.В.Козлов (5 ) Авторское сЬ 1691190, (5 ) РЕЛЬСОВА видетелькл. В 611 Я ЦЕПЬ ние: в же ОСТЬ ИЗО знодорожной аветения: цепь со 4 3, согласуюю линию 1, е 6, контакт ля напряже- налого-цифегистр 11, аналоговый 5-7-8-10.1 1 держит регулятор напряжения щие элементы 2 и 5, рельсов источник сигнала 4, путевое ре6.1 путевого реле, блок 7 контро ния, делитель 8, усилитель 9, ровой преобразователь 10, блок синхронизации 12, цифр преобразователь 13. 4-3-2-1-5-6 13-3, 13-8, 12-6.1-11. 1 ил,Изобретение относится к железнодорожной автоматике.Наиболее близкой по технической сущности из известных рельсовых цепей является рельсовая цепь (см, Авторское свидетельство СССР М 1691190, кл, В 6123/16, 89 г, по заявке %4711981/11,по которой 27.12,89 принято решение о выдаче авторского свидетельства), содержащая подключенные к рельсам на одном конце рельсовой линии через один из согласующих элементов выходом регулятор напряжения, к входу которого подключен источник напряжения, а на другом - через другой согласующий элемент. путевое реле, к обмотке которого входом подключен блок контроля напряжения, выход которого подключен к одному из входов делителя, выходом связанного через усилитель с другим собственным входом.Недостатком известной цепи является относительно невысокая надежность режима хранения величины напряжения на входе одного согласующего элемента.Цель изобретения - повышение надежности.Поставленная цель достигается тем, что рельсовая цепь содержит подключенные к рельсам на одном конце рельсовой линии через один из согласующих элементов выходом регулятор напряжения, к входу которого подключен источник сигнала, а на другом - через другой согласующий элемент путевое реле, к обмотке которого входом подключен блок контроля напряжения, выход которого подключен к одному иэ входов делителя, выходом связанного через усилитель с другим собственным входом, аналого-цифровой преобразователь, регистр, блок синхронизации и цифроаналоговый преобразователь, выходом подключенный к управляющему входу регулятора напряжения, а входом - к выходу регистра, вход аналого-циФрового преобразователя подключен к упомянутому выходу усилителя, выход - к входу регистра, а вход пуска - к одному иэ выходов блока синхронизации, другой выход которого через замыкающий контакт путевого реле связан с входом записи регистра.Отличительным признаком изобретения является то, что рельсовая цепь снабжена аналого-цифровым преобразователем, регистром, блоком синхронизации и цифроаналоговым преобразователем, выходом подключенным к управляющему входу регулятора напряжения, а входом - к выходу регистра, причем вход аналого-цифрового преобразователя подключен к упомянутому выходу усилителя, выход - к входу регистра, щий контакт 6,1 путевого реле 6 связан с30 входом записи регистра 11, Рельсовая цепь работает следующимобразом.Блок 7 контроля напряжения обеспечивает линейную зависимость напряжения наодном из входов делителя 8 от напряженияна обмотке путевого реле 6. Величина сигнала на выходе усилителя 9 зависит прямопропорционально от напряжения на другомвходе делителя 8 и обратно пропорционально от напряжения на обмотке путевого реле 6. Блок 12 синхронизации вырабатывает импульсы пуска и записи длительностью 1 мкс с периодом следования 10 с. Причем импульсы записи на другом выходе смещены во времени по отношению к импульсам пуска на одном выходе блока 12 синхронизации на 200 мкс. Указанная величинасмещения импульсов записи по отношению к импульсам пуска превышает максималь ное время преобразования сигнала на выходе усилителя 9 в цифровой код на выходе аналого-цифрового преобразователя 10,При замкнутом контакте 6,1 путевого реле 6 мгновенные значения аналогового сигнала 55 на выходе усилителя 9 с помощью аналогоцифрового преобразователя 10 с периодичностью 10 с преобразуются в кодовые комбинации с последующей йх записью в регистр 11. Цифроаналоговый преобразователь 13 обеспечивает обратное преобраэо 5 102025 а вход пуска - к одному из выходов блока синхронизации, другой выход которого через замыкающий контакт путевого реле связан с входом записи регистра,На чертеже дана функциональная схема рельсовой цепи,Рельсовая цепь содержит подключенные к рельсам на одном конце рельсовой линии 1 через один из согласующих элементов 2 выходом регулятор 3 напряжения, к входу которого подключен источник 4 сигнала, а на другом - через другой согласующий элемент 5 путевое реле 6 с контактом 6.1, к обмотке которого входом подключен блок 7 контроля напряжения, выход которого подключен к одному из входов делителя 8, выходом связанного через усилитель 9 сдругим собственным входом, аналого-цифровой преобразователь 10, регистр 11, блок 12 синхронизации и цифроаналоговый преобразователь 13, выходом подключенный к управляющему входу регулятора 3 напряжения, а входом - к выходу регистра 11, Вход аналого-цифрового преобразователя 10 подключен к упомянутому выходу усилителя 9, выход - к входу регистра 11, а вход пуска- к одному из выходов блока 12 синхронизации, другой выход которого через замыкаю1792862редактор Составитель В.КозловТехред М.Моргентал Корректор М.Андрушенко аказ 476 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 в ние кодовых комбинаций в аналоговый с гнал на управляющем входе регулятора 3 н пряжения, величина которого равна наи яжению на выходе усилителя 9, Напряжен е питания рельсовой цепи на входе 5 с гласующего элемента 2 линейно зависит о напряжения на выходе усилителя 9 и, при з мкнутом контакте 6.1. путевого реле 6, авт матически изменяется в режиме "слежения" эа изменением сопротивления 10 и оляции в рельсовой линии 1, поддержиФормула изобретения Рельсовая цепь, содержащая подклюнные к рельсам на одном конце рельсовой нии через один из согласующих элеменв выходом регулятор напряжения, к входу к торого подключен источник сигнала, а наугом - через другой согласующий элеент путевое реле, к обмотке которого вхом подключен блок контроля напряжения, в ход которого подключен к одному из вхоов делителя, выходом связанного через у илитель с другим собственным входом,вая постоянную величину напряжения срабатывания на путевом реле 6, При вступлении подвижного состава на рельсовую цепь контакт 6,1 путевого реле 6 размыкается, импульсы с другого выхода блока 12 синхронизации перестают поступать на вход записи регистра 11 и рельсовая цепь переходит в режим "хранения", в котором величина напряжения на входе согласующего элемента 2 остается неизменной до момента освобождения рельсовой цепи,о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, она снабжена аналого-цифровым преобразователем, выходом подключенным к управляющему входу регулятора напряжения, а входом - к выходу регистра, причем вход аналого-цифрового преобразователя подключен к упомянутому выходу усилителя, выход - к входу регистра, а вход пуска - к одному из выходов блока синхронизации, другой выход которого через замыкающий контакт путевого реле связан с входом записи регистра.
СмотретьЗаявка
4916587, 04.03.1991
КОЗЛОВ ВЯЧЕСЛАВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B61L 23/16
Опубликовано: 07.02.1993
