Устройство для валки деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

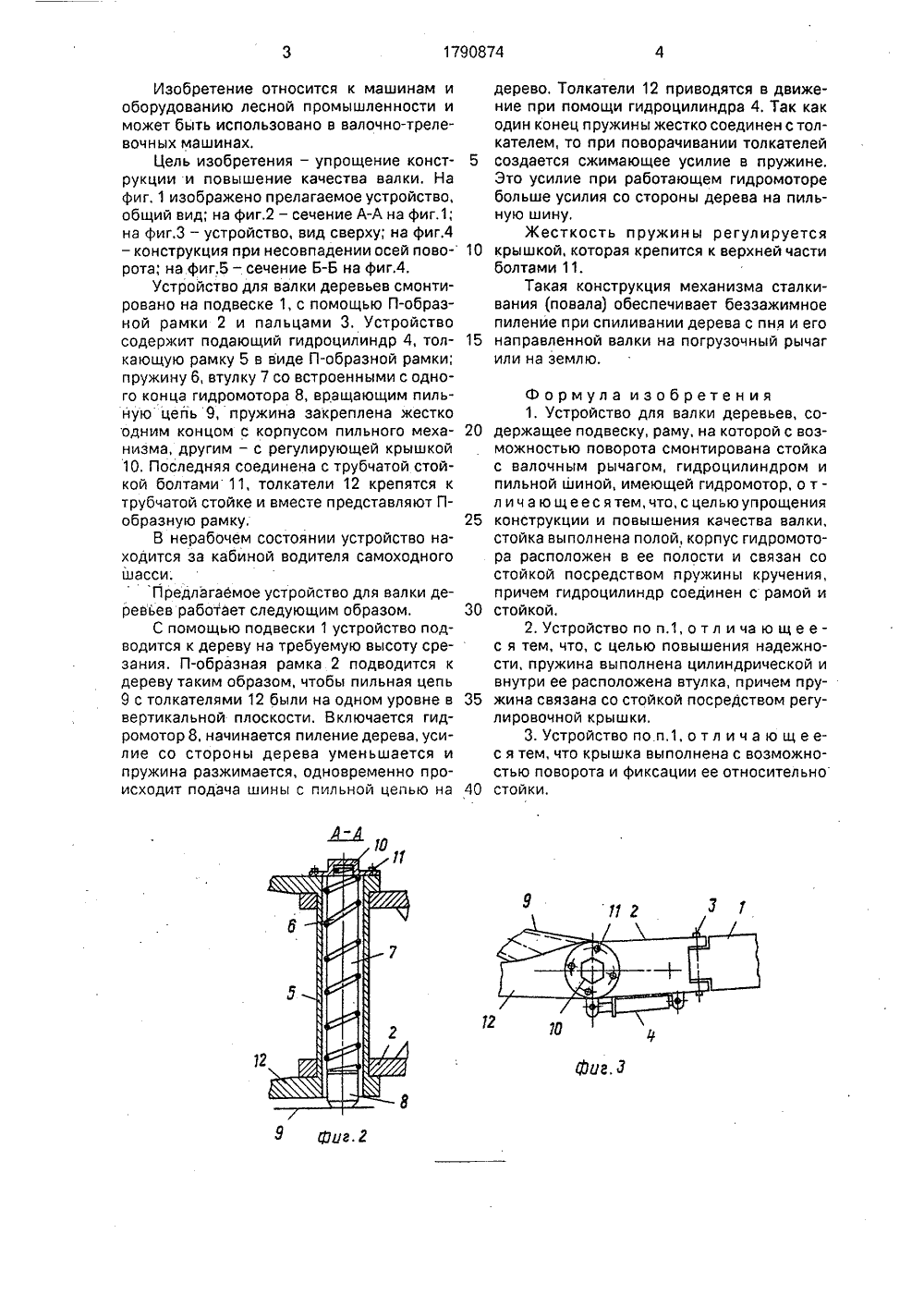

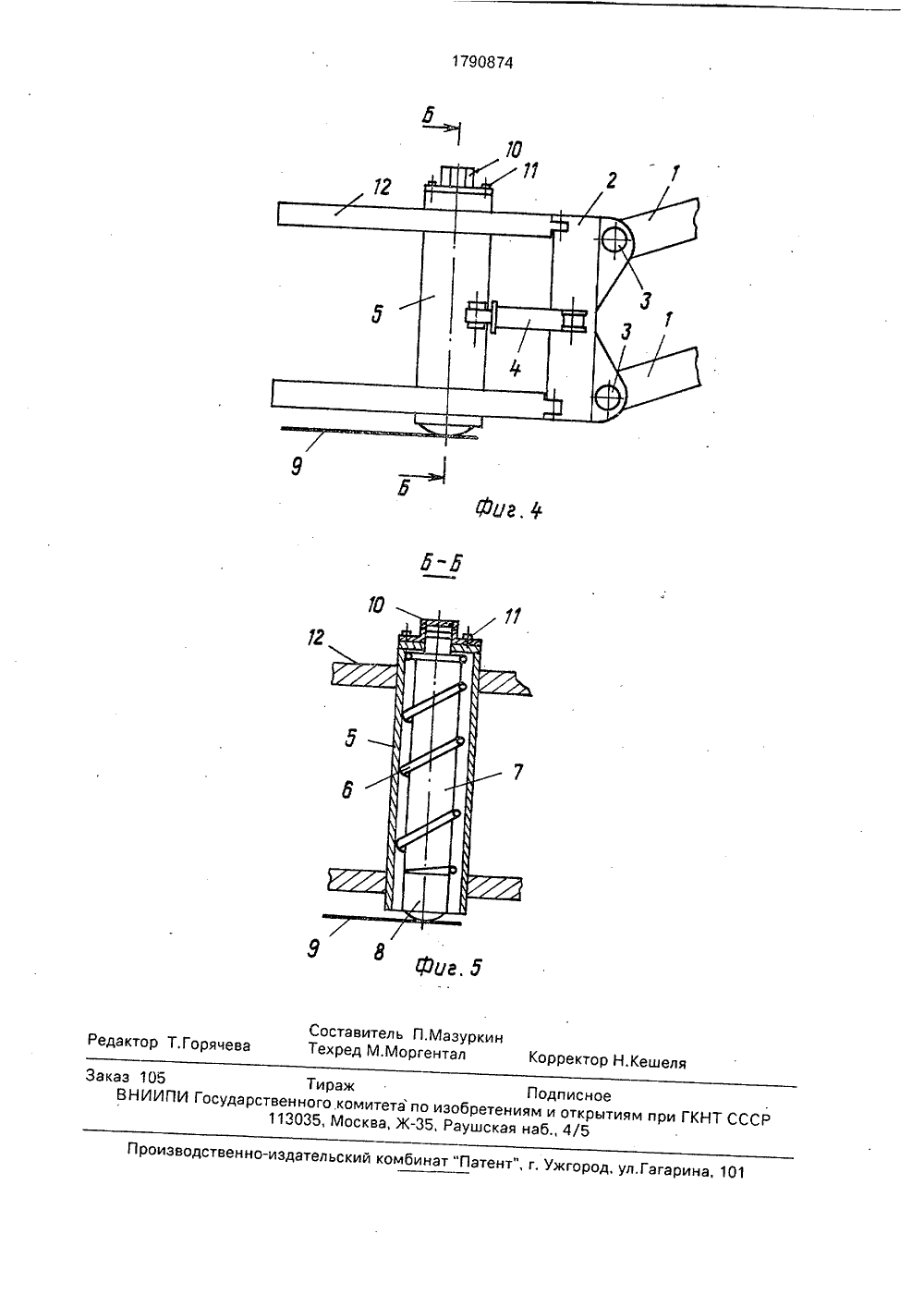

.Ы 2 81 ц 5 АО ОПИСА К АВТОРСКОМ ИЗОБРЕТЕН ВИДЕТЕЛЬСТВУ для валки деревьев смонтировано на ске 1 посредством П-образной рам пальцев 3 и содержит подающий ги линдр 4, полую стойку 5, пружину, вту встроенным с одного конца гидромо вращающим пильную цепь 9. Гидроцил соединен с рамой 2 и стойкой 5, Пр выполнена цилиндрической и внутри положена втулка. Пружина связана с кой посредством регулировочной к 10. Крышка 10 смонтирована с возм стью поворота и фиксации ее относи стойки 2 з,п. ф-лы, 5 ил.(56) Авторское свидетельство СССРМ 481269, кл. А 01 6 23/08, 1973.(54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕ(57) Использование; используется внах лесной промышленности для валревьев. Сущность изобретения: устро ту ВЬЕВ машики де- йство ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) 1790874 А 1 подвеки 2 дроцилку со тором, индр 4 ужина ее расо стойрышки ожно- тельноИзобретение относится к машинам и оборудованию лесной промышленности и может быть использовано в валочно-трелевочных машинах.Цель изобретения - упрощение конст рукции и повышение качества валки. На фиг. 1 изображено прелагаемое устройство, общий вид; нэ фиг.2 - сечение А-А на фиг.1; на фиг.3 - устройство, вид сверху; на фиг,4 - конструкция при несовпадении осей пово рота; на фиг.5 - сечение Б-Б на фиг.4.Устройство для валки деревьев смонтировано на подвеске 1, с помощью П-образной рамки 2 и пальцами 3. Устройство содержит подающий гидроцилиндр 4, тол кающую рамку 5 в виде П-образной рамки; пружину б, втулку 7 со встроенными с одного конца гидромотора 8, вращающим пильную цейь 9, пружина закреплена жестко одним концом с корпусом пильного меха низма, другим - с регулирующей крышкой 10, Последняя соединена с трубчатой стойкой болтами 11, толкатели 12 крепятся к трубчатой стойке и вместе представляют П- образную рамку, 25В нерабочем состоянии устройство находится за кабиной водителя самоходного шасси;Предлагаемое устройство для валки деревьев работает следующим образом. 30С помощью подвески 1 устройство подводится к дереву на требуемую высоту срезания, П-образная рамка 2 подводится к дереву таким образом, чтобы пильная цепь 9 с толкателями 12 были на одном уровне в 35 вертикальной плоскости. Включается гидромотор 8, начинается пиление дерева, усилие со стороны дерева уменьшается и пружина разжимается, одновременно происходит подача шины с пильной цепью на 40 дерево. Толкатели 12 приводятся в движение при помощи гидроцилиндра 4. Так как один конец пружины жестко соединен с толкателем, то при поворачивании толкателей создается сжимающее усилие в пружине, Это усилие при работающем гидромоторе больше усилия со стороны дерева на пильную шину,Жесткость пружины регулируется крышкой, которая крепится к верхней части болтами 11.Такая конструкция механизма сталкивания (повала) обеспечивает беззажимное пиление при спиливании дерева с пня и его направленной валки на погрузочный рычаг или на землю. Формула изобретения 1. Устройство для валки деревьев, содержащее подвеску, раму, на которой с возможностью поворота смонтирована стойка с валочным рычагом, гидроцилиндром и пильной шиной, имеющей гидромотор, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения качества валки, стойка выполнена полой, корпус гидромотора расположен в ее полости и связан со стойкой посредством пружины кручения, причем гидроцилиндр соединен с рамой и СТОЙКОЙ.2. Устройство по п.1, о т л и ча ю щ е е - с я тем, что, с целью повышения надежности, пружина выполнена цилиндрической и внутри ее расположена втулка, причем пружина связана со стойкой посредством регулировочной крышки,3. Устройство по.п,1, о т л и ч а ю щ е ес я тем, что крышка выполнена с возможностью поворота и фиксации ее относительно стойки..Горячева Техред М.Моргентал ректор Н.Кеше дак ательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 изводствен Заказ 105 Тираж Подписное ВНИИПИ Государственного.комитетапо изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4864382, 06.09.1990
МАРИЙСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. М. ГОРЬКОГО
МАЗУРКИН ПЕТР МАТВЕЕВИЧ, ЖУКОВ ДМИТРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: A01G 23/081
Опубликовано: 30.01.1993
