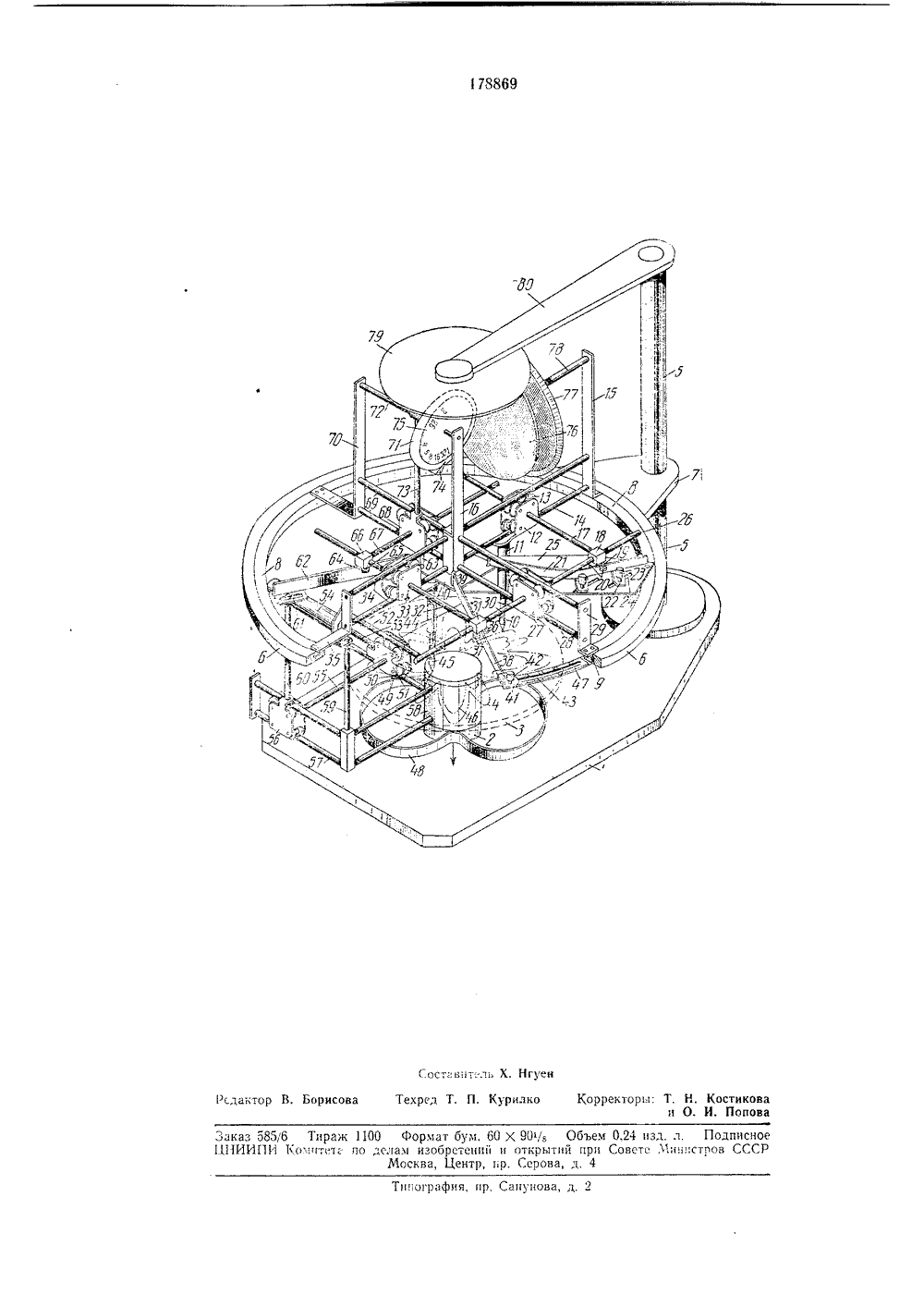

178869 ОП ИСАН И ЕИЗОБР ЕТЕН И ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеегских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 21 а, 71 Заявлено 23.1.1965 ( 939451/26-9)с присоединением заявкиПриоритетОпубликовано 03.11.1966. Бюллетень4 МПК 6 01 гУДК 621.317.619(088.8) Комитет оо делаю иаобретеиий и открытий ори Соеете Мииистров СССРата опубликования описания 19.111.1966 УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ, НОРМИРОВАНИЯ И ИНТЕГРИРОВАНИЯ ДИАГРАММ НАПРАВЛЕННОСТИ АНТЕННИзвестны устройства для обработки снятых диаграмм направленности антенн.Предлагаемое устройство отличается от известных тем, что в его состав входят гибкое стальное лекало, повторяющее амплитудную характеристику, поворотная рейка для умножения амплитуды сигнала на постоянную величину, механизм умножения амплитуды сигнала на величину синуса полярного угла, фрикционный планиметр и кулачок, профиль которого повторяет модуль синусоиды.При такой конструкции устройства повышается производительность труда при обработке снятых диаграмм направленности антенн.На чертеже изображено описываемое устройство.Устройство состоит из основания, поворотного механизма, механизма преобразования формы, механизма нормирования, механизма умножения на синус и фрикционного планиметра (интегратора) .На плате 1 основания укреплен цилиндр 2, на котором установлен столик 3. На столике укладывается исследуемая диаграмма направленности 4. Кроме того, на плате 1 установлен штатив 5.Поворотный механизм состоит из неподвижной обоймы б подшипника, укрепленного на штативе 5 с помощью кронштейна 7. Подвижная обойма 8 подшипника свободно вращается относительно неподвижной обоймы б при помощи шариков 9;Механизм преобразования формы имеет 5 карандаш 10 для обводки исследуемой диаграммы, корпус 11 которого закреплен на каретке 12 обводки диаграммы (внутри корпуса 11 находится пружина, прижимающая карандаш 10 к бланку исследуемой диаграммы 10 4). Каретка 12 имеет четыре ролика 18, с помощью которых она передвигается по направляющим 14 обводки. Направляющие 14 одним концом крепятся с помощью кронштейна 15 на подвижной обойме 8. Другой конец этих 15 направляющих прикреплен к детали 1 б, находящейся в центре вращения подшипника, Каретка 12 имеет шток преобразования 17, который может свободно перемещаться в направлении, перпендикулярном перемеще нию каретки 12 по направляющим 14.Шток 17 оканчивается наконечником 18.В нижней части наконечника на осях 19 укреплены два свободно вращающихся ролика 20. Последние охватывают гибкое стальное 25 лекало 21, которое с помощью кронштейнов 22и винтов 23 крепится в прорезях 24, вырезанных в площадке 25 (таких винтов несколько; на чертеже условно показано два винта). Через наконечник 18 на скользящей посадке 30 проходит шток 2 б, прикрепленный к каретке27. Конструкция каретки 27 аналогична онструкции каретки 12. Каретка 27 перемешается по направляющим 28 вдоль радиуса подшипника, Направляющие 28 одним концом кре 5 Ется с помоЕью Онепгейн; 29 надвижной ОООЙме 8, а,Еругим ,Онцом - к детали 16, ах)дяцейся в центре врашенпя подшипика.Шток 30 механизма нормирования прикреплен к каретке 27 и проходит через наконеч ни 31 штока 32, которыЙ пропуецсн Ееез каретку 33. Каретка 33 перемещается о напраиляЕощим 34 вдоль радиуса подшипника. Направляю цие 34 одним концом креггятся с помощью кроштейна 35 а одвикной обой ме 8. Другой конец паправл 5 попнЕх 34 прилета;Еи 16. В ЕПкнсЙ част ИакО- Печника 31 па осях 36 укрелены два свобод вре)неаОИЕхс 5 Олина 37, Отор.Ее охваЕ- вают рейку 38 нормироьаия. Олин конец рсй ки 38 зереп;Еен па валее 39, 010 рые Ие- щается отпосительо площадки .10, рикрс - лсшюйдетали 16. Другой конец рейке 38 имеет отгпб 41 с отверстием. Через это отЕ)е- стие проущен винт 42, фиксируюший рейку 25 38 и порез 43 в опред.лспом оложсппи Енри этом рейка 38 поворачивается с помошью валик;)9 ЕЕ; 0 еделенный угол относительно еЕапав;ЕяОцпх 28) . К кареке 33 ие.ен корпус 44 карандаша 45, служаЕцего для об водки пронормпрованной дЕЕагреЕ.Еы 46. Деталь 47 с прорезьО 43 укреплена а о;Е)Екой обо)Ее 8.Профель улаа 48 ме:анизмЕ уЕоения а синус построепо закону изменения моду ля синуса плюс постояееЕая величина в О 5 рных коодинатах нрп изменении угла от 0 до 360". Кулачок 48 неподвижно закреплеа плате 1 и обкатывается роликом 49, ось 50 которого закоеплена на каретке 51. Каретка 40 51 перемещается по направляющим 52 толкателем 53 с помощью прукипы, находящейся в стакане 54, Перемещение каретки 51 передается с номоЕцьЕО штока 55 каретке 56, которая движется по направлЕЕЕОЕцие 57. Направляю щие 52 и 57 закреплены на вращаЕошемся барабане 5)8, который может поворачиваться вокруг цилиндра 2 с помощью стойки 59, прикрепленной к кронштейну 35, На каретке 56 укреплена стойка 60, которая входит в прорезь 61 рейки 62 умножения на синус. Рейка поворачивается относительно валика 63 и охватывается двумя роликами 64, прикрепленными своими осями 65 к наконечнику бб, через который (а также и через каретку 33) проходит шток 32. Шток 67 наконечника бб проходит через каретку 68, которая перемещается по направляющим 69, закрепленным в кронштейне 70 и детали 16,Счетный ролик 71 фрикционного планиметра перемещается по оси 72 с помощью стойки 73, укрепленной на каретке 68. Индекс 74 укрелен псподвижно на стойке 73, а шкала 75 со значениями коэффициента направленного действия при подготовке прибора к работе может поворачиваться и фиксироваться в ис-. ходном положении. Ролику 71 сообщается враецепие от фрикционного диска 76, который вместе с конической шестерней 77 вращается на оси 78. Шестерня 77 сцеплена с неподвижной шестерней 79, укрепленной на штативе 5 с омощью кронштейна 80. Вращение шестери 77 происходит благодаря обкатке неподвижной шестерни 79 при вращении подвижной оооймы 8 однцпинка,Предмет изобретенияЪ стройство для преобразования, нормирования и интегрирования диаграмм направленности антенн, содержащее кинематические схемы преобразования формы, умножения и интегррования, отличаюечееся тем, что, с целью повышения производительности труда ри обработке снятых с антенн диаграмм наравлепности, в его состав входят гибкое стальное лекало, повторяющее амплитудную характеристику, поворотная рейка для умножения амплитуды сигнала на постоянную величину, механизм умножения амплитуды сигнала на величину синуса полярного угла, фрпкционный плапиметр и кулачок, профиль которого повторяет модуль синусоиды.сдакт Техред Т орисо Типография, пр Сапунова, д. Заказ 585(6 Тираж 1100 Формат бум, 60 Х 90/ Объем 0.24 изд. л ПодписноеЦНИИГ 1 И Комптетс по дедам изобретеши и открытий прп Совете Министров СССРМосква, Центр, пр. Серова, д. 4
