Способ конденсации паров, содержащих неконденсирующиеся газы, в поверхностных конденсаторах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 178786
Авторы: Гончаренко, Жуков
Текст

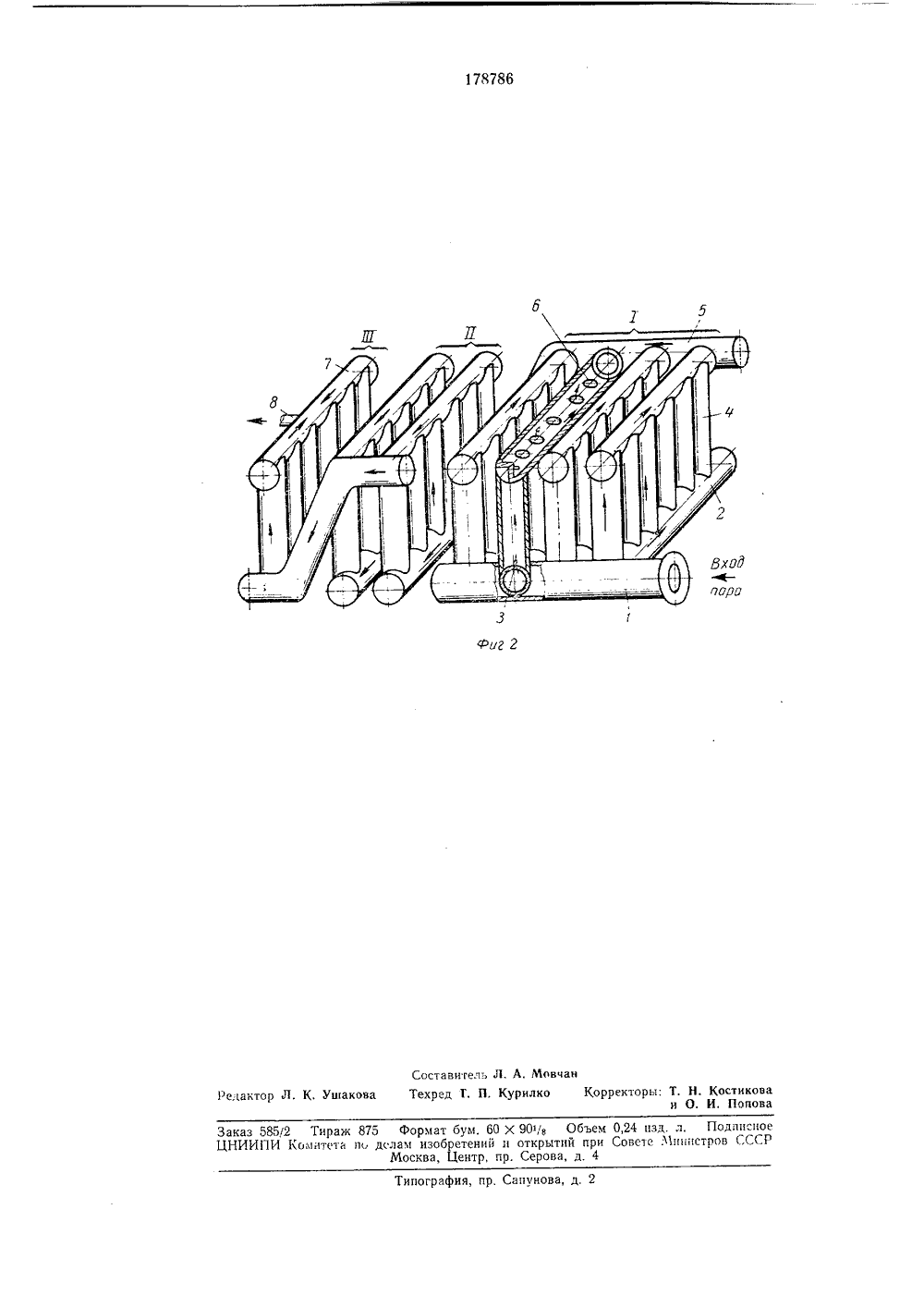

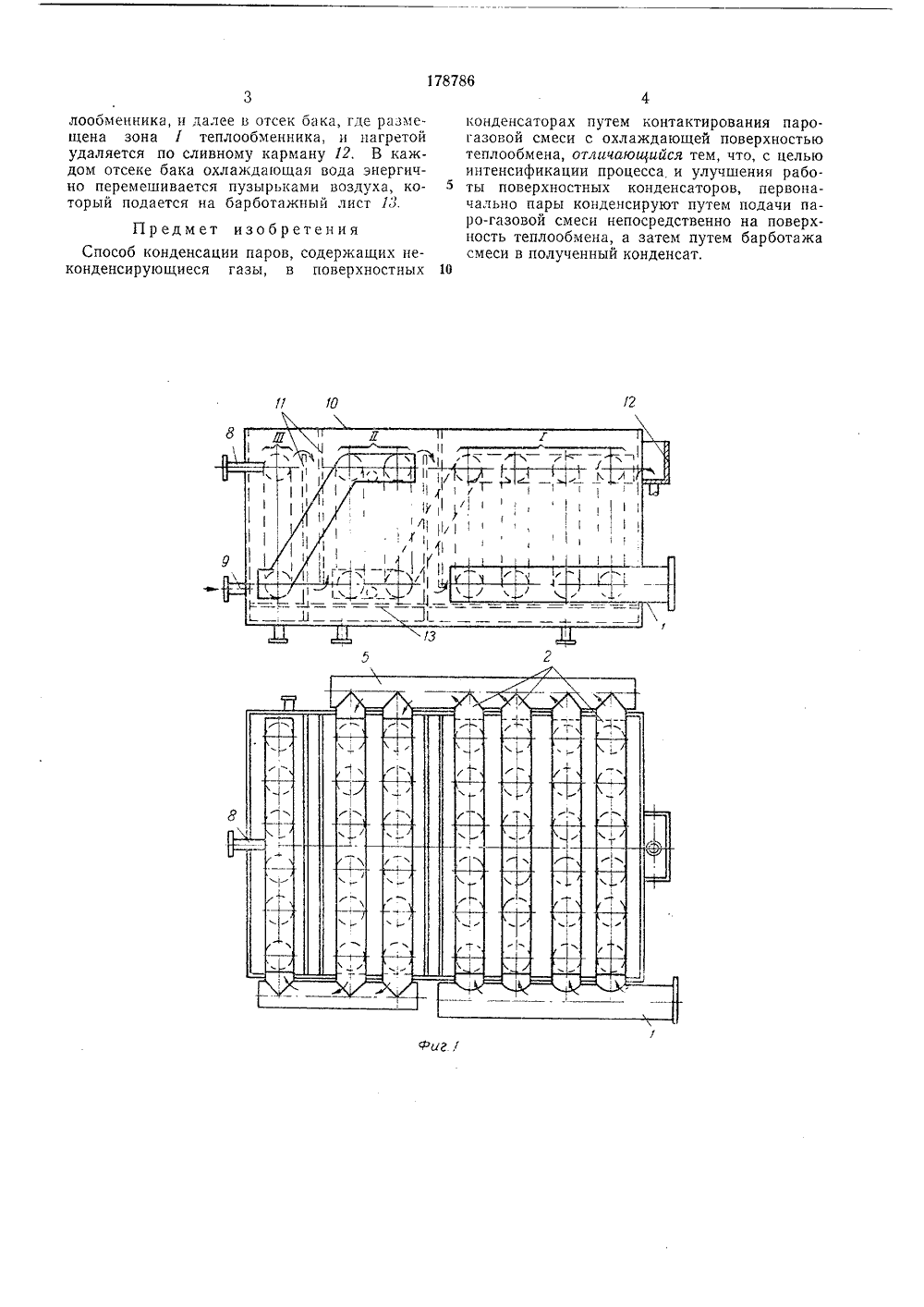

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства о Заявлено 12.7.1965 1 Лое 1002738/23-26) Кл. 12 а, 6 с присоединением заявки М ПриоритетОпубликовано 03,11,1966. Бюллетеньо 4 Дата опубликования описания 19.111,1966 МПК В 010УДК 536,423.4088.8) Комитет по делам изобретений и открытий ори Совете Министров СССРАвторыизобретенияЗаявитель СПОСОБ КОНДЕНСАЦИИ ПАРОВ, СОДЕРЖАЩИХ НЕКОНДЕНСИРУЮЩИЕСЯ ГАЗЫ, В ПОВЕРХНОСТНЫХ КОНДЕНСАТОРАХИзвестный способ конденсации паров, содержащих неконденс ирующиеся газы, в поверхностных конденсаторах заключается в контактировании паро-газовой смеси с охлаждающей поверхностью теплообмена. Однако по атому способу недостаточно интенсифицнруется процесс, работа поверхностных конденсаторов непроизводительная.Цель настоящего изобретения заключается в интенсификации процесса и улучшении работы поверхностных конденсаторов.Отличие предлагаемого способа заклочается в том, что первоначально пары конденсируют путем подачи паро-газовой смеси непосредственно на поверхность теплообмена, а затем путем барботажа смеси - в полученный жидкий конденсат.Предложено увеличить поверхность тепло- обмена между жидким конденсатом и паром путем барботажа пара в конденсат и создания таким образом двухфазной системы, где непрерывной фазой является жидкий конденсат. Схема теплообмена по предлагаемому способу конденсации такова: тепло передается от пузырька пара в окружающий его жидкий конденсат с одновременной конденсацией, а затем от конденсата к охлаждающей стенке. Для практического использования предлагаемого способа могут быть применены различные конструкции барботажных аппаратов.На фиг. 1 показана одна из действующих моделей барботажного кондесатора, который имеет общую твердую поверхность олаждеция 1,9 я-; на фиг, 2 - схема теплообменника, входящего в монтаж конденсатора, 5 Конденсатор был смонтирован на выпарнойустановке Опытного завода Харьковского научно-исследовательского химико-фармацевтического института и испытан прн конденсации паров воды, содержащих воздух.10 Водяной пар, имеющий примесь воздуха,поколлектору 1 поступает в четыре нижних рядных коллектора 2. Проходя через барботажные отверстия 3, воздух барботирует конденсат, находящийся в трубках 4 с одновремен ной конденсацией. Тепло, выделившееся приконденсации, удаляется через поверхность труб 4 зоны 1. Неконденсцрующиеся газы вместе;.избыточным конденсатом из коллектора 5 через отверстия 6 поступают в коллекторыи в 20 зону П и аналогичным образом в зону ПУ, гдепроисходит дальнейшее охлаждение конденсата и неконденспрующихся газов. Окончательно охлажденный конденсат и неконденспрующиеся газы с температурой конденсата 25 собираются в верхнем рядном коллекторе 7и через штуцер 8 поступают в приемник.Охлаждающая вода, подаваемая по штуцеру 9, поступает в отсек бака 10, где расположена зона П 1 теплообмецнпка. Затем, омывая ЗО перегородки 11, охлаждающая вода поступает в отсек бака, где расположена зоча П теп178786 О 10 фиг 1 лообменника, и далее в отсек бака, гдс размещена зона 1 теплообменника, и нагретой удаляется по сливному карману 12. В каждом отсеке бака охлаждающая вода энергично перемешивается пузырьками воздуха, который подается на барботажный лист И. Предмет изобретенияСпособ конденсации паров, содержащих неконденсирующиеся газы, в поверхностных конденсаторах путем контактирования парогазовой смеси с охлаждающей поверхностью теплообмена, отличающийся тем, что, с целью интенсификации процесса и улучшения работы поверхностных конденсаторов, первоначально пары конденсируют путем подачи паро-газовой смеси непосредственно на поверхность теплообмена, а затем путем барботажа смеси в полученный конденсат,10178786Фиг 2Составитель Л. А. Мовчан Редактор Л. К. Ушакова Техред Т. П, Курилко Корректоры: Т. Н. Костиковаи О. И. Попова Заказ 585/2 Тираж 875 Формат бум, 60 Х 901/8 Объем 0,24 нзд. л. Подписное ЦНИИПИ Комитета по долам изобретений и открытий при Совезе Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр, Сапунова, д, 2
СмотретьЗаявка
1002738
Харьковский химико фармацевтический научно исс, бдрйдтель, дтель ский
В. А. Жуков, Г. К. Гончаренко
МПК / Метки
МПК: B01D 19/00, F28B 5/00
Метки: газы, конденсаторах, конденсации, неконденсирующиеся, паров, поверхностных, содержащих
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/3-178786-sposob-kondensacii-parov-soderzhashhikh-nekondensiruyushhiesya-gazy-v-poverkhnostnykh-kondensatorakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ конденсации паров, содержащих неконденсирующиеся газы, в поверхностных конденсаторах</a>
Конвективная поверхность теплообмена
Номер патента: 941781
Опубликовано: 07.07.1982
Авторы: Джанелидзе, Дидура, Лисейкин
МПК: F22B 37/10
Метки: конвективная, поверхность, теплообмена
...в виде соединенных гибами 2 прямых участков 3, смежные из которых соединены по меньшей мере двумя продольными ребрами 4, обра зующими газовые каналы 5. К входномуи выходному участкам каждого газового канала подключены коллекторы 6 и 7 соответственно подвода и отвода воздуха через трубопроводы 8. Змеевики 1 подключены к подводящему и отводящему воду коллекторам 9 и 10 соответственно.Устройство работает следующим образом.При работе водогрейного котельного агрегата вода из подводящего коллектора 9 поступает в трубы 1 плоских змеевиков и941781 Формула изобретения ель Г. А. Бой 51 авватимскийс Корректор М.Подписноеомитета СССРоткрытийкая наб., д. 4/5ул Проектная 4 Состави Тех ред Тираж, дарстве изобрет Редактор Г. У Заказ 4809/27 ВНИИПИ Госу...
Способ конденсации водяного пара, содержащего высокозастывающий углеводородный компонент
Номер патента: 1051106
Опубликовано: 30.10.1983
Авторы: Имаров, Круглова, Макарьев, Рисензон
МПК: C10G 7/00
Метки: водяного, высокозастывающий, компонент, конденсации, пара, содержащего, углеводородный
...кг/кг. Все остальные опера,ции проводят по аналогии с примером 1.Отложений высокоэастывающего /углеводородного компонента (парафина) на поверхности труб конденсатора-холодильника нет.11. Конденсация по предлагаемомуспособу. П р и м е р 3. В поток водяногопара сверху вакуумной колонны, содержащего высокозастываюций углеводородный компонент фракции 300350 оС в количестве 4,6 кг в соотношении водяной пар: углеводороды,равном 20,7 кг/кг, и с температуройзастывания 31 С, подают Углеводород-.оную часть продуктов конденсации вколичестве 5,2 кг имеющую температуру застывания -8 С.В результате смешения температуразастывания углеводородов, содержащихся в водяном паре, составляето10,8 С. При этом соотношение водяной 15 пар: углеводороды снижается...
Теплообменник с вращающимися около поверхностей теплообмена колесами
Номер патента: 125258
Опубликовано: 01.01.1960
Автор: Фарафонов
МПК: F28D 11/00
Метки: вращающимися, колесами, около, поверхностей, теплообмена, теплообменник
...слоя воздушного потока с неподвикной рабочей поверхности теплообменника.На фиг. 1 изображена принцяпиальная конструктивная схема описываемого теплообменника, вид сбоку; на фиг. 2 - то же, в разрезе по А-А; и на фиг. 3 - профиль турбулизируюшей фасонной лопатки и ее расположение в секции теплообменника.Описываемый теплообменник состоит из двух трубчатых коллекторов 1 и 2, с которыми герметично соединень. секции рабочей поверхности теплообменника, Каждая секция выполнена в виде полого диска 3. Для обеспечения жесткости н устойчивости полых дисков 3 они упрочнены плоскими дисками 4, расположенными по периферии между стенками полых дисков 3 с зазорами, обеспечивающими омывание всей внутренней поверхности дисков 3 рабочей средой,Я...
Змеевиковый пакет поверхности теплообмена
Номер патента: 200584
Опубликовано: 01.01.1967
Авторы: Комп, Кропп, Меелак, Семенс, Соомер
Метки: змеевиковый, пакет, поверхности, теплообмена
...для предохранения штанги от изгибающих усилий, а в верхней части - шарнир для свободной подвески пакета к несущей конструкции. Стяжкипомощью гребенок, прикрепленных к их 10 верхним концам и расположен перпендикулярно к оси змеевиков, могут быть объединены в одну илн несколько групп, каждая нз которых оборудована собственным шарниром.На фиг. 1 схематически показан предлага емый пакет с вибропередающей штангой, расположенный в инвертном газоходе; на фиг.2 - узел шарнирной подвески пакета к несущей конструкции; на фиг. 3 - узел крепления вибропередающей штанги к стяжкам пакета.20 Змеевиковый пакет с горизонтальным расположением витков 1 и вертикальными стяжками 2 для дистанционирования змеевиков размещен в инвертном газоходе 8.Пакет...
Способ очистки поверхностей теплообмена
Номер патента: 1330447
Опубликовано: 15.08.1987
Авторы: Безносов, Серов, Шлокина
МПК: B08B 9/032, F28G 7/00
Метки: поверхностей, теплообмена
...чертеже изображено устройстводля осуществления предлагаемого способа,Устройство содержит систему очистки конденсатора 1, включающую напорныйводовод 2, магистраль 3 сжатого воздуха с воздухораздающим устройством4, формирующим газовые пузырьки 5, иэлектроимпульсное устройство 6.Способ осуществляют следующим образом.При циркуляции охлаждающей воды,подаваемой в конденсатор 1, осущест- рпвляют подвод сжатого воздуха поддавлением, превышающим давление внапорном водоводе 2,по трубопроводу.Воздух равнойерно раздается в объемпотока охлаждающей воды. Исключение 25агломерации и сепарации газовой фазы осуществляется эа счет повышенияскорости двухкомпонентного потока ввходной камере в направлении трубокконденсатора над скоростью пузырьков...
