Гнездовой зажим

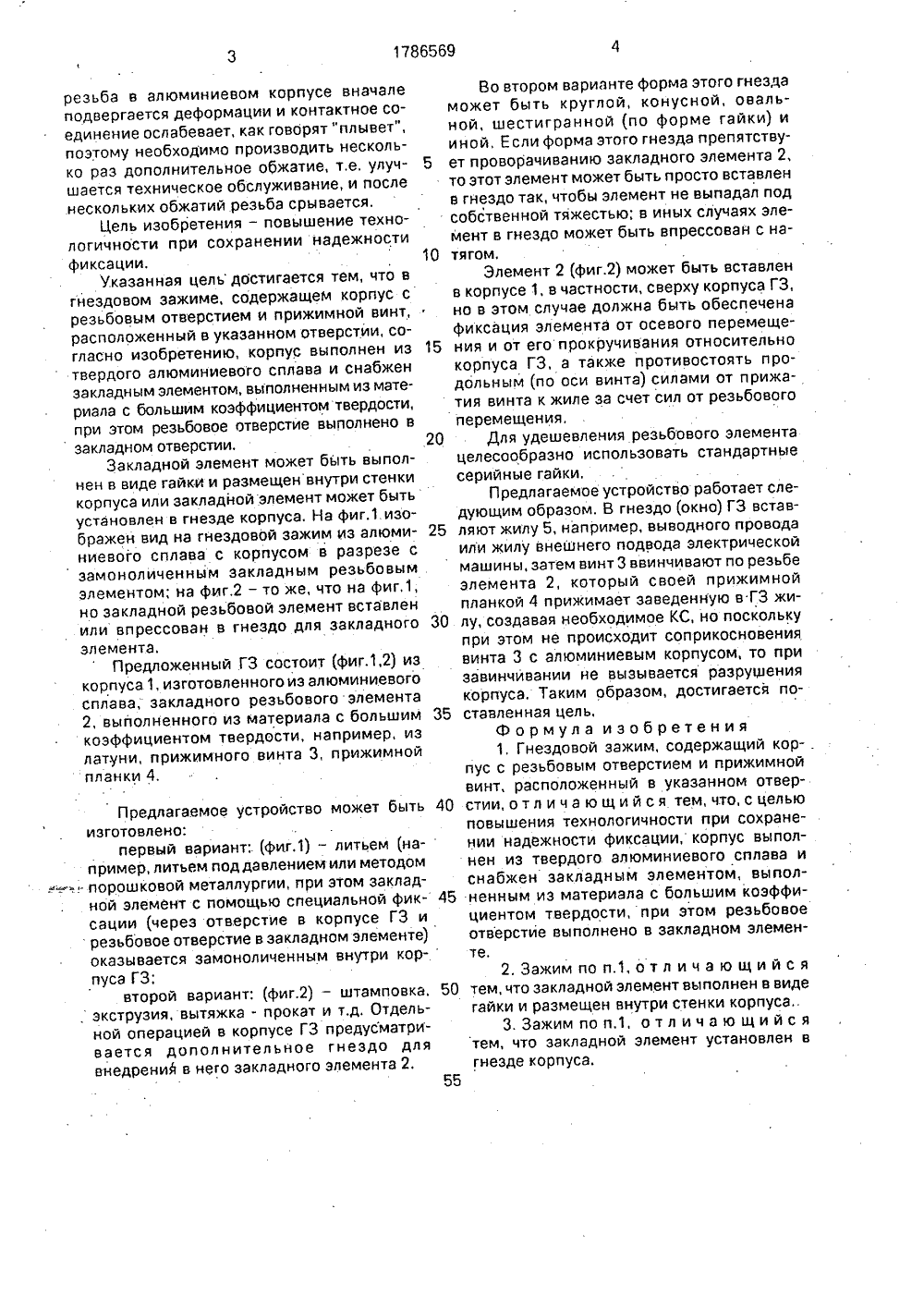

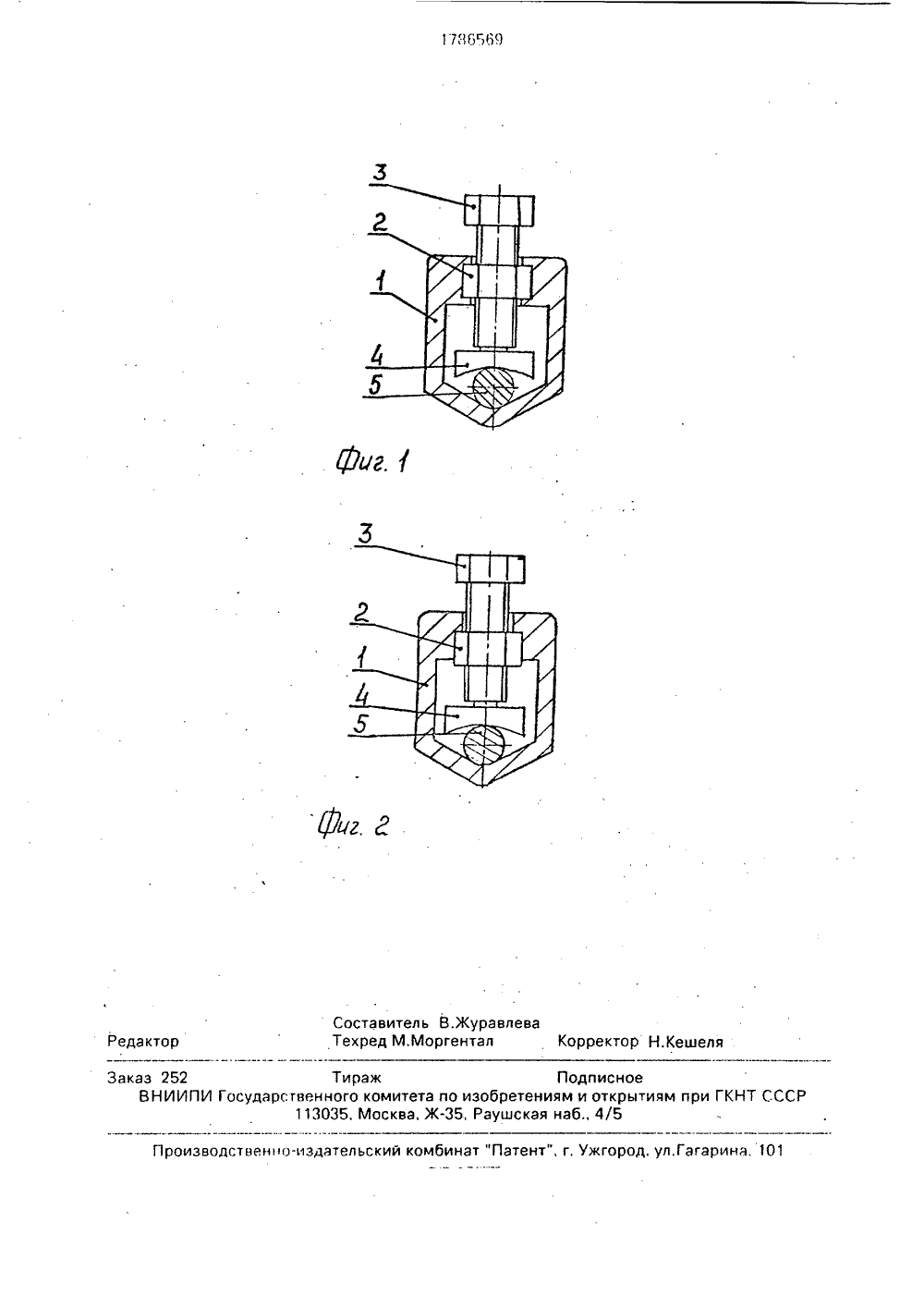

. , .,ЯДЯр,с:,1 1 Я 9 1 цййаГ. й БА 43 ТЕЙА ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССРГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Использование: относится к областиэлектротехники, в частности к устройствамприсоедйнения электрических проводниковк различным электрическим аппаратам. Изобретение относится к электротехнике, в частности к устройствам присоединения электрических проводников к различным электрическим аппаратам,Известен гнездовой зажим ГЗ), состоящий из латунного корпуса - обоймы, в котором помещен винт в прижимной планкой, Между прижимной планкой и внутренней частью корпуса образуется гнездо, в которое заводится электрический проводник; Размеры гнезда регулируются перемещени: ем прижимного винта в завйсимости от диаметра или размера проводника, если проводник имеет некруглую. форму,В то же время известно, что компоненты латуни(медь, цинк, марганец, олово; свинец и др.) дефицитнее и дороже, чем компоненты алюминиевого сплава, поэтому возникает задача создания более дешевых гнездовых зажимов из алюминиевых сплаСущность изобретения: гнездовой зажим из алюминиевого сплава содержит. корпус, закладной реэьбовой элемент, прижимной винт и прижимную плайку, Элемент может представлять латунную гайку, которая размещена внутри корпуса беэ возможности и роворачивания, т,е, либо впрессована с натягом в специальное гнездо корпуса.зажима, либо эамоноличена в корпусе при изготовлении его литьем под давлением или методом порошковой металлургии, В результате прижимной винт при эавинчивании его в корпус для прижатия проводника, заведенного в зажим; несаприкасается с алюмиййевь 1 м корпусом, а следовательно не вызывает его разрушения. 2 з,п, ф-лы, 2 ил,Ф Ь ФЭ вов. Кроме того, в связи с тем, что удельный вес и электрическое сопротивление латуни больше, чем аналогичные параметры алюминиевых сплавов, это приводит к увеличе- с 3 нию габаритов ГЗ (при прочих равных СО условиях), и, как следствие, к еще большему ОС увеличению масы, Исходя из этого, также (д возникает целесообразность изготовления . р, ГЗ из алюминиевых сплавов, например, АДЗ 1 Т 1, АЛи др.Однако при изготовлении гнеэдового зажима из алюмийиевого сплава аналогично прототипу, когдав корпусе зажима нарезается резьба для перемещения прижимного винта, как показывают исследования, и ри приложении усилия при докручивании прижимного винта для создания надежного контактного соединения между прижимной планкой и заведенной в зажим жилой, а также между жилой и корпусом, 1786569резьба в алюминиевом корпусе вначале подвергается деформации и контактное соединение ослабевает, как говорят "плывет", поэтому необходимо производить несколько раз дополнительное обжатие, т.е, улучшается техническое обслуживание, и после нескольких обжатий резьба срывается.Цель изобретения - повышение технологичности при сохранении надежности фиксации.Указанная цель достигается тем, что в гнездовом зажиме, содержащем корпус с резьбовым отверстием и прижимной винт, расположенный в укаэанном отверстии, согласно изобретению, корпус выполнен из твердого алюминиевого сплава и снабжен закладным элементом, выполненным из материала с большим коэффициентом твердости, при этом резьбовое отверстие выполнено в закладном отверстии,Закладной элемент может быть выполнен в виде гайки и размещен внутри стенки корпуса или закладной элемент может быть установлен в гнезде корпуса. На фиг.1. изображен вид на гнездовой зажим из алюминиевого сплава с корпусом в разрезе с замоноличенным закладным резьбовым элементом; на фиг.2 - то же, что на фиг,1, но закладной резьбовой элемент вставлен или впрессован в гнездо для закладного элемента,Предложенный ГЗ состоит (фиг.1,2) из корпуса 1, изготовленного из алюминиевого сплава, закладного резьбового элемента 2, выполненного из материала с большим коэффициентом твердости, например, из латуни, прижимного винта 3, прижимной планки 4. Предлагаемое устройство может бытьизготовлено:первый вариант:.(фиг.1) - литьем (например, литьем под давлением или методомпорошковой металлургии, при этом закладной элемент с помощью специальной фиксации (через отверстие в корпусе ГЗ и резьбовое отверстие в закладном элементе) оказывается замоноличеннцм внутри корпуса ГЗ;второй вариант; (фиг.2) - штамповка.. экструзия, вытяжка - прокат и т,д. Отдельной операцией в корпусе ГЗ предусматривается дополнительное гнездо для внедрений в него закладного элемента 2, перемещения20 Для удешевления резьбового элемента целесообразно использовать стандартные серийные гайки 25 30 снабжен закладным элементом, выпол 45 ненным из материала с большим коэффи 50 5 10 Во втором варианте форма этого гнездаможет быть круглой, конусной, овальной, шестигранной (по форме гайки) и иной, Если форма этого гнезда препятствует проворачиванию закладного элемента 2, то этот элемент может быть просто вставлен в гнездо так, чтобы элемент не выпадал под собственной тяжестью; в иных случаях элемент в гнездо может быть впрессован с натягом. Элемент 2 (фиг.2) может быть вставлен в корпусе 1, в частности, сверху корпуса ГЗ, но в этом случае должна быть обеспечена фиксация элемента от осевого перемещения и от его прокручивания относительно корпуса ГЗ, а также противостоять продольным (по оси винта) силами от прижатия винта к жиле за счет сил от резьбового Предлагаемое устройство работает следующим образом, В гнездо (окно) ГЗ вставляют жилу 5, например, вцводного провода или жилу внешнего подвода электрической машины, затем винт 3 ввинчивают по резьбе элемента 2, который своей прижимной планкой 4 прижимает заведенную в ГЗ жилу, создавая необходимое КС, но поскольку при этом не происходит соприкосновения винта 3 с алюминиевым корпусом, то при завинчивании не вызывается разрушения корпуса. Таким образом, достигается поставленная цель.Формула изобретения 1, Гнездовой зажим, содержащий корпус с резьбовым отверстием и прижимной винт, расположенный в указанном отверстии, о т л и ч а ю щ и й с я тем, что, с целью повышения технологичности при сохранении надежности фиксации, корпус выполнен из твердого алюминиевого сплава и циентом твердости, при этом реэьбовое отверстие выполнено в закладном элементе.2, Зажим по и 1, о т л и ч а ю щ и й с ятем, что закладной элемент вь 1 полнен в видегайки и размещен внутри стенки корпуса,.3. Зажим по п.1, о т л и ч а ю щ и й с ятем, что закладной элемент установлен вгнезде корпуса.7 Я 556) Составитель В.ЖуравлеТехред М.Моргентал Корректор Н,Кешеля то водственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1 О 1 аз 252 Тираж Подписное ВНИИПИ Государсгвенного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва. Ж, Раушская наб., 4/5
