Резервуар для хранения нефти и нефтепродуктов

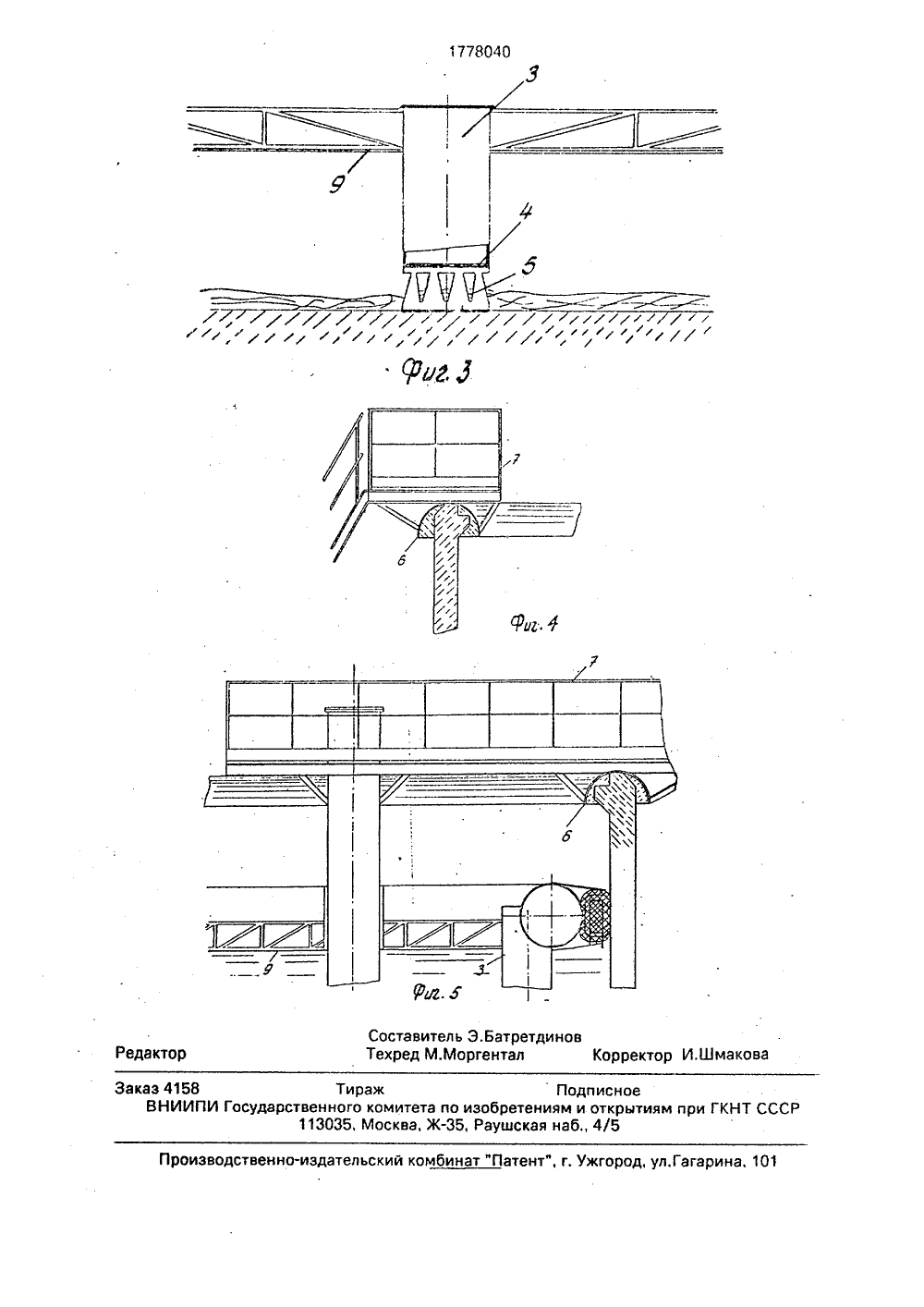

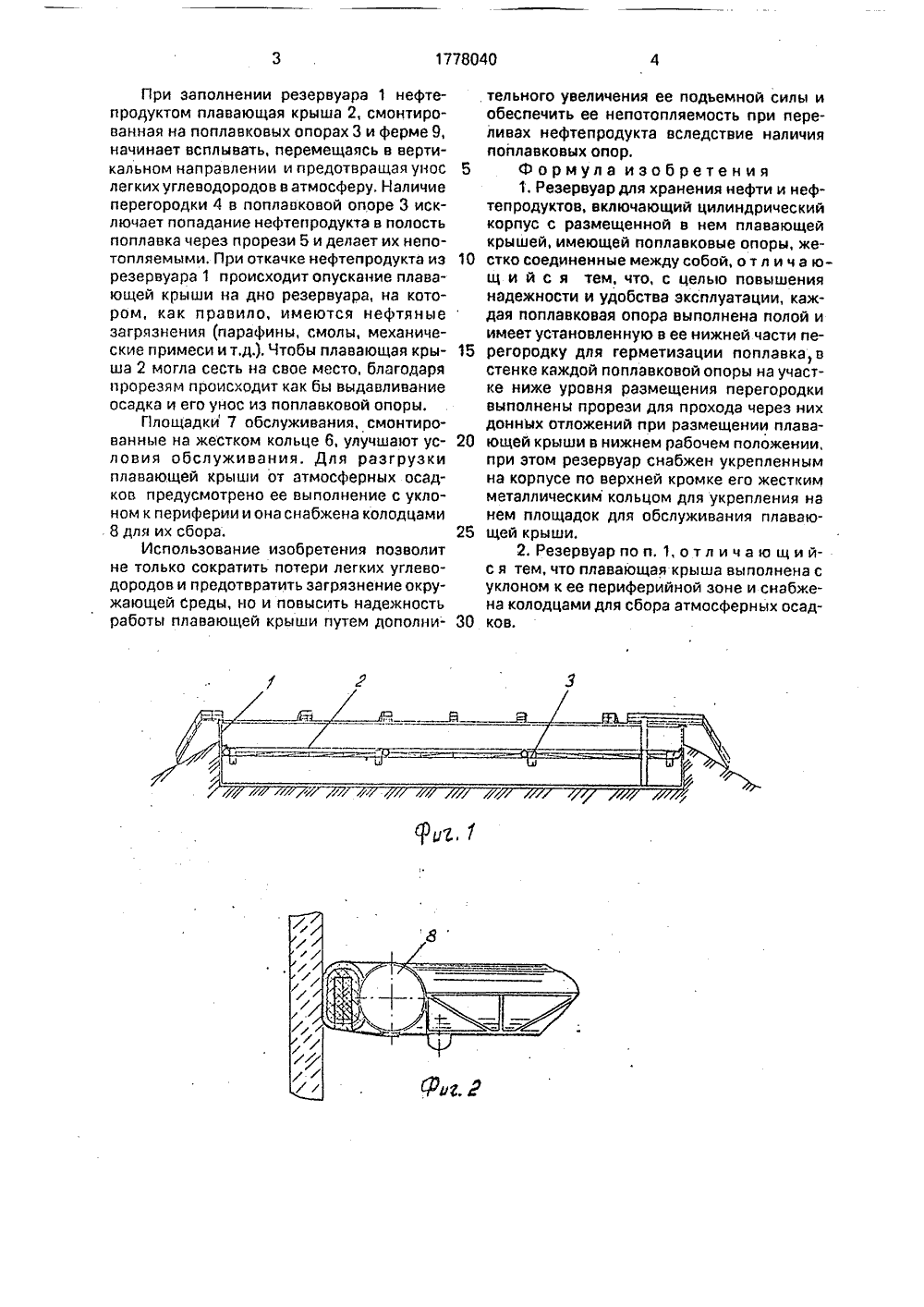

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 88/3 5 В НИЕ ИЗОБРЕТЕНИЯ ОР С ф С) ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1294712, кл. В 65 0 88(34, 1985,Изобретение относится к области транспортировки и хранения жидкостей, например нефти и нефтепродуктов в резервуарах, как оборудованных, так и не оборудованных плавающими крышами, и может быть использовано как в вертикальных стальных, так и железобетонных резервуарах.. Цель изобретения - повышение надежности и удобство эксплуатации. Поставленная цель достигается тем, что каждая поплавковая опора выполнена полой и имеет установленную в ее нижней части перегородку для герметизации поплавка, в стенке каждой поплавковой опоры на участке ниже уровня размещения перегородки выполнены прорези для прохода через них донных отложений при размещении плавающей крышки в нижнем рабочем положении, при этом резервуар снабжен укрепленным на корпусе по верхней кромке его жестким металлическим кольцом для укрепления на нем площадок для обслуживания плавающей крышки. ив 50 пи 177804(54) РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ НЕФТИ И НЕФТЕПРОДУКТОВ(57) Использование; изобретение относится к нефтяной промышленности и может быть использовано для хранения нефти и нефтепродуктов и обеспечивает повышение надежности работы плавающей крыши Сущность изобретения: плавающая крыша снабжена опорами-поплавками, которые разделены между собой перегородкой, а в нижней части опоры выполнены прорези, 1 з,п. ф-лы, 5 ил,Плавающая крыша выполнена с уклоном к ее периферийной зоне и снабжена колодцами для сбора атмосферных осадков, (ЯНа фиг. 1 представлен резервуар, в разрезе; на фиг, 2 - расположение колодца- сборника атмосферных осадков; на фиг, 3 - опора-поплавок с плавающей крышей и фермой; на фиг. 4 и 5 - площадка обслуживания и кольцо жесткости по внешнему контуру резервуара.Резервуар 1 содер(ит плавающую крышу 2, которая смонтирована на поплавковых опорах 3, перегородку 4 для герметизации поплавка, прорези 5 для прохода через нихдонных отложений при размещении плавающей крышки в нижнем рабочем положении, жесткое металлическое кольцо 6 для укрепления на нем площадок 7 для обслуживания плавающей крыши, колодцы 8 для сбора атмосферных осадков и ферму 9 для жесткого соединения между собой поплавков опор при реконструкции действующего резервуара,Резервуар с плавающей крышей работает следующим образом.При заполнении резервуара 1 нефтепродуктом плавающая крыша 2, смонтированная на поплавковых опорах 3 и ферме 9, начинает всплывать, перемещаясь в вертикальном направлении и предотвращая унос легких углеводородов в атмосферу. Наличие перегородки 4 в поплавковой опоре 3 исключает попадание нефтепродукта в полость поплавка через прорези 5 и делает их непотопляемыми. При откачке нефтепродукта из резервуара 1 происходит опускание плавающей крыши на дно резервуара, на котором, как правило, имеются нефтяные загрязнения (парафины, смолы, механические примеси и т,д.). Чтобы плавающая крыша 2 могла сесть на свое место, благодаря прорезям происходит как бы выдавливание осадка и его унос из поплавковой опоры.Площадки 7 обслуживания, смонтированные на жестком кольце 6, улучшают условия обслуживания, Для разгрузки плавающей крыши от атмосферных осадков предусмотрено ее выполнение с уклоном к периферии и она снабжена колодцами 8 для их сбора;Использование изобретения позволит не только сократить потери легких углеводородов и предотвратить загрязнение окружающей среды, но и повысить надежность работы плавающей крыши путем дополнительного увеличения ее подъемной силы иобеспечить ее непотопляемость при переливах нефтепродукта вследствие наличияпоплавковых опор.5 Формула изобретения1. Резервуар для хранения нефти и нефтепродуктов, включающий цилиндрическийкорпус с размещенной в нем плавающейкрышей, имеющей поплавковые опоры, же 10 стко соединенные между собой, о т л и ч а ющ и й с я тем, что, с целью повышениянадежности и удобства эксплуатации, каждая поплавковая опора выполнена полой иимеет установленную в ее нижней части пе 15 регородку для герметизации поплавка,встенке каждой поплавковой опоры на участке ниже уровня размещения перегородкивыполнены прорези для прохода через нихдоннЫх отложений при размещении плава 20 ющей крыши в нижнем рабочем положении,при этом резервуар снабжен укрепленнымна корпусе по верхней кромке его жестким.металлическим кольцом для укрепления нанем площадок для обслуживания плаваю 25 щей крыши.2. Резервуар по и. 1, о т л и ч а ю щ и йс я тем, что плавающая крыша выполнена суклоном к ее периферийной зоне и снабжена колодцами для сбора атмосферных осад 30 ков,1778040 Г Г Г / / Г Г ф ектор И.Шмаков акто Тираж ПодписноеГосударственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раущская наб 4/5 НТ СССР изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Заказ 4158ВНИИ 3 Составитель З,БатретдиновТехред М.Моргентал
