Плавающий экран резервуара для хранения жидкостей

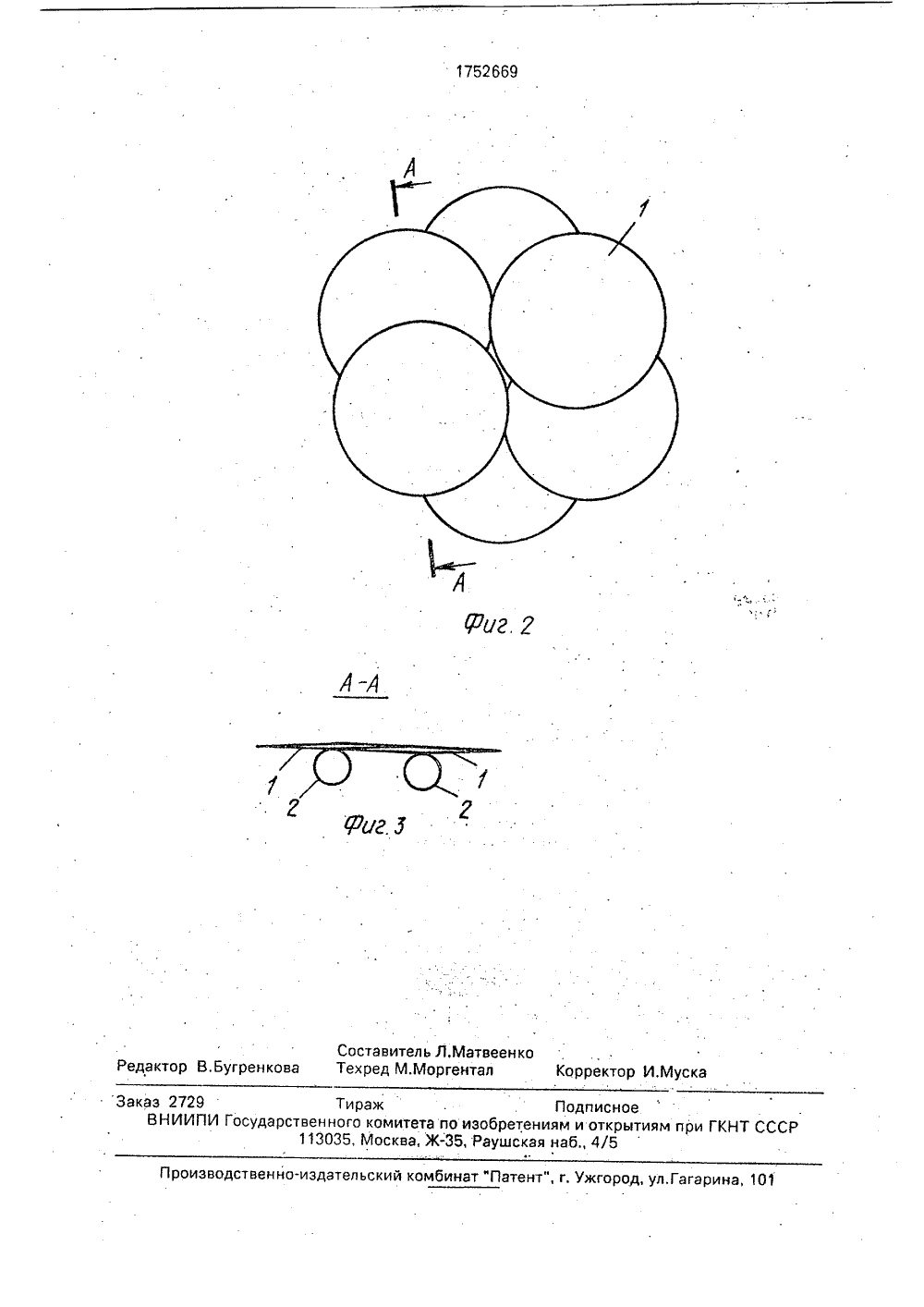

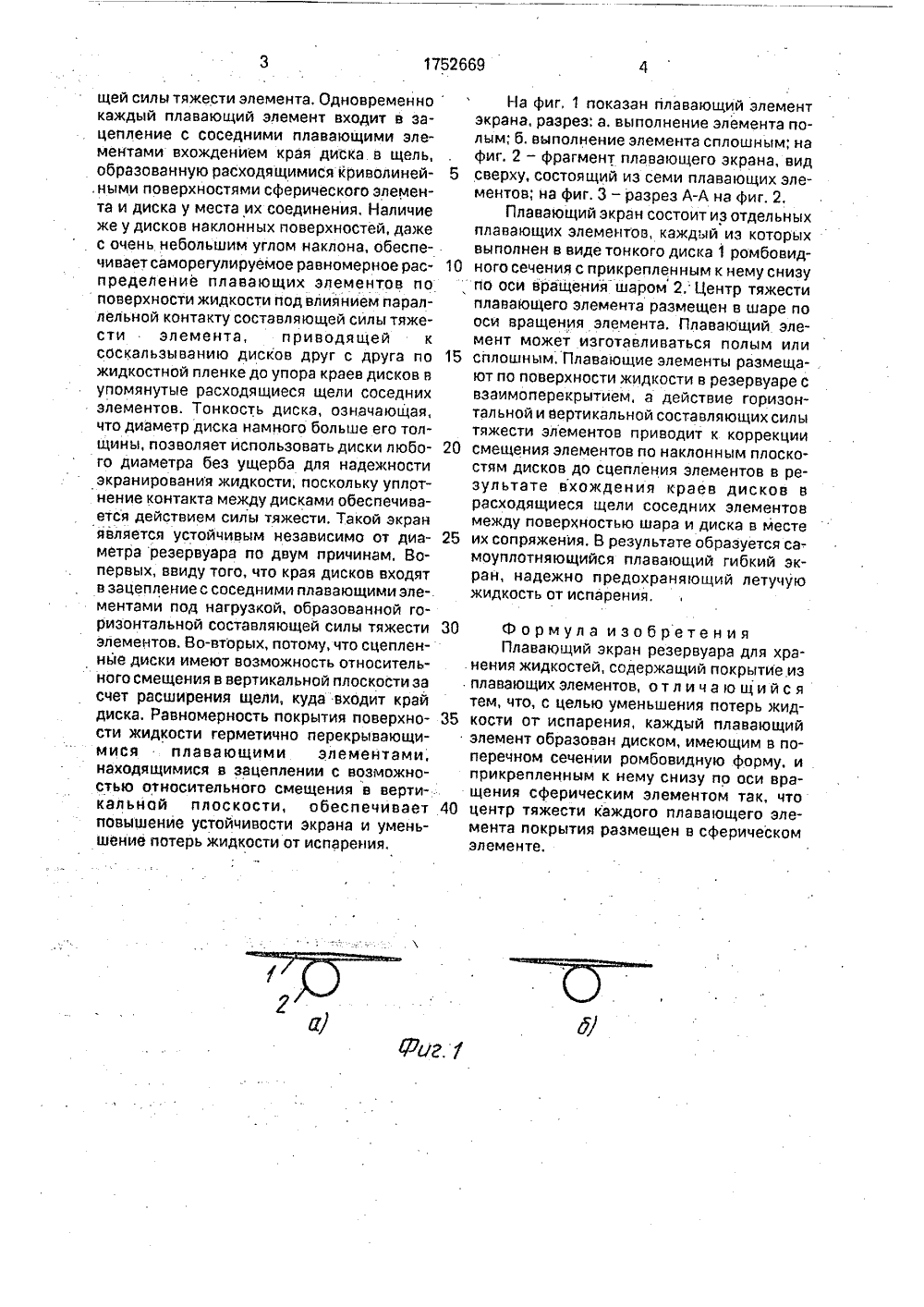

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИКЫ 1752669 А 5)5 В 65 О 88/3 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИЕ И ЕТЕЛЬС К АВТОРСКО(57) Изобретение относится к хранению летучих жидкостей, преимущественно нефтепродуктов, и направлено на уменьшение потерь жидкости от испарения, Плавающий экран содержит покрытие из плавающих элементов. Новым является то, что каждый плавающий элемент образован диском, имеющим.в поперечном сечении ромбовидную форму, и прикрепленным к нему снизу по оси вращения сферическим элементом. Центр тяжести каждого плавающего элемента покрытия размещен в сферическом элементе, 3 ил,(21) 4834426/13(56) Авторское сйв 1541142, кл. юл. %29 нский государстветельский и проект промышленности нко видетельство СССРВ 65 О 88/34, 1987. ИЙ ЭКРАН РЕЗЕЯ ЖИДКОСТЕЙ ныи наый инсВУАРА(54) ПЛАВАЮЩ ДЛЯ ХРАНЕНИ Изобретение относится к хранению ле- . летучей жидкости. Кроме того, такой экран тучих жидкостей, преимущественно нефте- неустойчив при сливе и наливе жидкости в продуктов. резервуар ввиду отсутствия консолидируюИзвестен стационарный экран в резер- щих связей между шарами, что также сповуарах для хранения жидкостей - стацио- собствует испарению жидкости,нарная крыша, снабженная дыхательным, Целью изобретения является уменьшеклапаном. ние потерь жидкости от испарения,Однако стационарный экран является Указанная цель достигается тем, что в . причиной больших потерь жидкости от ис- плавающем экране, содержащем покрытие парения. из.плавающих елементов, каждый плаваюИзвестен плавающий экран, располо- щий элемент образован диском, имеющим в женный в виде понтона на поверхности поперечномсечении ромбовиднуюформу, и жидкости в резервуаре. прикрепленным к нему снизу по оси вращеОднако понтоны ввидумассивностимо- ния сферическим элементом таким обрагут разрушаться при сливе и наливе жидко- зом, что центр тяжести каждого плавающего стей в резервуар, они сложны при сборке, покрытия размещенв сферическом элемен, размещении в резервуаре и обслуживании. те.Известен также плавающий экран, со- В основе изобретения лежат следую- стоящий из отдельных плавающих элемен- щие физические принципы.тов, каждый из которых представляет собой При размещении плавающих элементов пустотелый шар. на поверхности жидкости в резервуаре вНедостаток экрана заключается в том;количестве, достаточном для покрытия всей чтослойшаровнаповерхностилетучейжид- поверхности, диски взаимоперекрываются.кости является пористым проницаемым те-, При этом они контактируют с уплотнением лом, сквозь которое происходит испарение контакта нормальной к контакту составляющей силы тяжести элемента. Одновременно каждый плавающий элемент входит в за. цепление с соседними плавающими элементами вхождением края диска в щель, образованную расходящимися криволиней, ными поверхностями сферического элемента и диска у места их соединения. Наличие же у дисков наклонных поверхностей, даже с очень небольшим углом наклона, обеспечивает саморегулируемое равномерное распределение плавающих элементов по поверхности жидкости под влиянием параллельной контакту составляющей силы тяжести элемента, приводящей к соскальзыванию дисков друг с друга по жидкостной пленке до упора краев дисков в упомянутые расходящиеся щели соседних элементов. Тонкость диска, означающая, что диаметр диска намного больше его толщины, позволяет использовать диски любого диаметра без ущерба для надежности экранирования жидкости, поскольку уплотнение контакта между дисками обеспечивается действием силы тяжести, Такой экран является устойчивым независимо от диаметра резервуара по двум причинам. Вопервых, ввиду того, что края дисков входят в зацепление с соседними плавающими элементами под нагрузкой, образованной горизонтальной составляющей силы тяжести элементов. Во-вторых, потому, что сцепленные диски имеют возможность относительного смещения в вертикальной плоскости за счет расширения щели, куда входит край диска. Равномерность покрытия поверхности жидкости герметично перекрывающимися плавающими элементами, находящимися в зацеплении с возможностью относительного смещения в вертикальной плоскости, обеспечивает повышение устойчивости экрана и уменьшение потерь жидкости от испарения,На фиг, 1 показан плавающий элементэкрана, разрез: а. выполнение элемента полым; б. выполнение элемента сплошным; на фиг. 2 - фрагмент плавающего экрана, вид 5 сверху, состоящий из семи плавающих элементов; на фиг. 3 - разрез А-А на фиг, 2.Плавающий экран состоит из отдельныхплавающих элементов, каждый из которых выполнен в виде тонкого диска 1 ромбовид ного сечения с прикрепленным к нему снизупо оси вращенияшаром 2. Центр тяжести плавающего элемента размещен в шаре по оси вращения элемента. Плавающий элемент может изготавливаться полым или 15 сплошным. Плавающие элементы размеща- .ют по поверхности жидкости в резервуаре с взаимоперекрытием, а действие горизонтальной и вертикальной составляющих силы тяжести элементов приводит к коррекции 20 смещения элементов по наклонным плоскостям дисков до сцепления элементов в результате вхождения краев дисков в расходящиеся щели соседних элементов между поверхностью шара и диска в месте 25 их сопряжения. В результате образуется самоуплотняющийся плавающий гибкий экран, надежно предохраняющий летучую жидкость от испарения,30 Формула изобретенияПлавающий экран резервуара для хранения жидкостей, содержащий покрытие из плавающих элементов, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потерь жид кости от испарения, каждый плавающийэлемент образован диском, имеющим в поперечном сечении ромбовидную форму, и прикрепленным к нему снизу по оси вращения сферическим элементом так, что 40 центр тяжести каждого плавающего элемента покрытия размещен в сферическом элементе,1752669 Составитель Л.Матвеенкоедактор В. Бугренкова Техред М.Моргентал Корректор И.Муска Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 каз 2729 ТиражВНИИПИ Государственного комитета по изо113035, Москва, Ж, Р Подписноеетениям и открытиям при ГКНТ СССшская наб., 4/5
