Устройство для измерения атмосферной рефракции

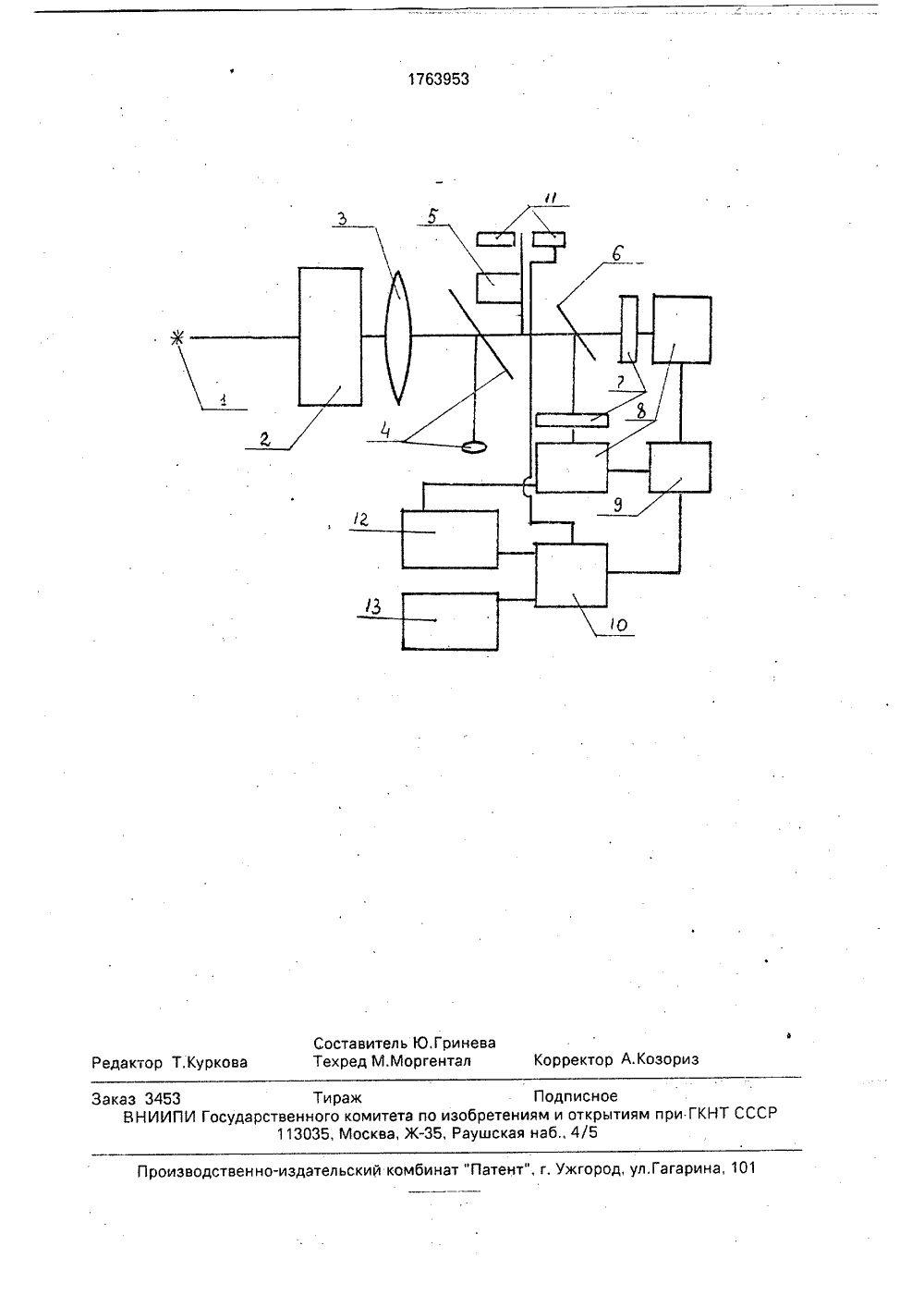

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 7 б 395 1)5 6 01 й 21 4 ЗОБ РЕТ Н ЕЛЬСТ Изобретенной технике и мточных угловыЦелью изоние области иния возможнемодулирова ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИК АВТОРСКОМУ СВИ(56) Авторское свидетельство СССРМ 1138714, кл. 0 01 й 21/41, 1981.Авторское свидетельство СССРЛЬ 1681205, кл. 8 01 К 21/41, 1989.(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМОСФЕРНОЙ РЕФРАКЦИИ(57) Изобретение относится к измерителной технике и может быть использовано прточных угловых измерениях в атмосфер ие относится к измеритель ожет быть использовано пр х измерениях в атмосфере, бретения является расшире рименения путем обеспече ности измерений н нные источники излучения,На чертеже показана схема устройства.Устройство состоит из немонохроматического источника 1 излучения, компенсирующей призмы 2 с переменным преломляющим углом, обектива 3, видео- искателя 4, состоящего из полупрозрачного зеркала и окуляра, диска 5 с двигателем, полупрозрачного зеркала 6, светофильтров 7, фотоэлектрических приемников 8, блока 9 сравнения электрических сигналов, устройства коммутации 10 с блоком 11 управления, состоящим из источника излучения и фотоприемника, исполнительной электрической схемы 12 отрицательной обратной связи, регистратора 13. Цель изобретения - расширение области применения на немодулированные источники излучения. Устройство состоит из углового компенсатора, приемной оптики, схемы регистрации с двумя фотоэлектрическими приемниками. Устройство содержит также вращающийся диск с прорезями, выступы которого касаются оптической оси приемной оптики, устройство коммутации и исполнительную электрическую схему отрицательной обратной связи, выход которой соединен с электродом одного из фотоэлектрических приемников, 1 ил. Устройство для измерения атмосферной рефракции работает следующим образом,Перед измерением компенсирующую призму 2 устанавливают перед объективом 3 так, чтобы ее преломляющее ребро было перпендикулярно плоскости измерения. Диск 5 устанавливают посредством перемещения вдоль оси объектива 3 в таком месте, в котором половина изображения источника 1 излучения была равной максимально возможной линейной амплитуде флуктуаций угла прихода световых лучей, Такой прием позволяет исключить влияние флуктуаций, так как в этом случае они не влияют на разность фототоков, полученным облучением фотоприемников коротковолновым и длинноволновым световыми потоками.Посредством видеоискателя 4 прием ное устройство визируется .на источник 1 излучения, При вращении диска 5 через полупрозрачное зеркало 6 и светофильтры 7 фотокатоды фотоприемников 8 облучаютсяпоочередно полным размером изображения источника излучения и частью этого изображения. Так как размер изображения в плоскости диска 5 такой, что линейные искажения ЬЬ из-за флуктуаций угла прихода не перекрывают геометрическую дисперсионную разность Ь 3, то разность фото- токов не искажается флуктуациями угла прихода лучей в моменты ограничения изображения выступами диска 5. В блоке 9 фототоки усиливаются и сравниваются. На выходе этого блока чередуются разностные сигналы от облучения фотокатодов полным изображением и частью, близкой кполовине изображения, Вторая разность несет информацию.После устройства 10 коммутации разностные сигналы идут по двум каналам, Разностный сигнал, полученный облучением фотокатодов полными изображениями по каналу отрицательной обратной связи воздействует на электропитание одного из фотоприемников и адаптирует приемную систему, т,е. фототоки приемников в коротковолновой и длинноволновой частях излучения сохраняются равными в условиях внутренних и внешних помех. Во втооом информационном канале распространяются разностные сигналы фототоков, полученных от облучения фотокатодов частично перекрываемыми изображениями источника излучения. В этом канале разностный сигнал при равенстве фототоков в канале адаптации определяется геометрической дисперсионной разностью Ьб, Эта разность получается вследствие угловой дисперсионной разности, полученной при разложении светового потока атмосферой. Компенсирующей призме 2 придают такой преломляющий угол, при котором лучи с разньми длинами волн из этой призмы выходят параллельными. На этот момент исчезает геометрическая дисперсионная разность в плоскости диска 5 и регистратор 13 псказывает отсутствие сигнала. Со шкалы механизма вращения подвижной пластины компенсиоующей призмы снимаютотсчет, Шкала проградуирована в углах рефракции,Собран экспериментальный образец устройства на безе теодолита ТТ/6. В качестве фотоприемников использованы ФЭУ. Выполнены исследования. При фототоках порядка 1 мкА углу рефракции в 2" соответствует разностный фототок 10-3 мкА. Использованы светофильтры с волной пропускания 0,48 и 0,65 мкм Формула изобретения Устройство для измерения атмосферной рефракции, содержащее последова тельно установленные компенсирующую15 п ризму с перемен н ым и реломля ющим углом, объектив, видеоискатель, состоящий из полупрозрачного зеркала, установленного после объектива, и окуляра, установленного на пути отраженных лучей, второе полупрозрачное зеркало, а также два фотоэлектрических приемника с усилителями,20 регистратор и исполнительную электрическую схему обратной отрицательной связи, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения, в устройство введены блок сравнения электрических сигналов и устройство коммутации с блоком управления, между полупрозрачными зеркалами установлен диск с прорезями, ось вращения которого сдвинута относительно оптической оси устройства на величину радиуса диска, фотоприемники снабжены оп 30 тическими фильтрами с разными полосами которого соединен с входом устройства коммутации, блок управления которого выполнен в виде источника излучения и фотоэлектрического приемника, установ 40 ленных на уровне прорезей по разные стороны диска на одной оси, один из выходов устройства коммутации соединен с входом исполнительной электрической схемы обратной отрицательной связи; выход которой соединен с одним из фотоприемников, а другой выход устройства коммутации соединен с регистратором,пропускания и соединены с входами блока35 сравнения электрических сигналов, выход1763953 Составитель Ю,ГриневаТехред М.Моргентал Корректор А.Козори Редактор Т.Курков оизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Заказ 3453 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
