Формирователь последовательности импульсов

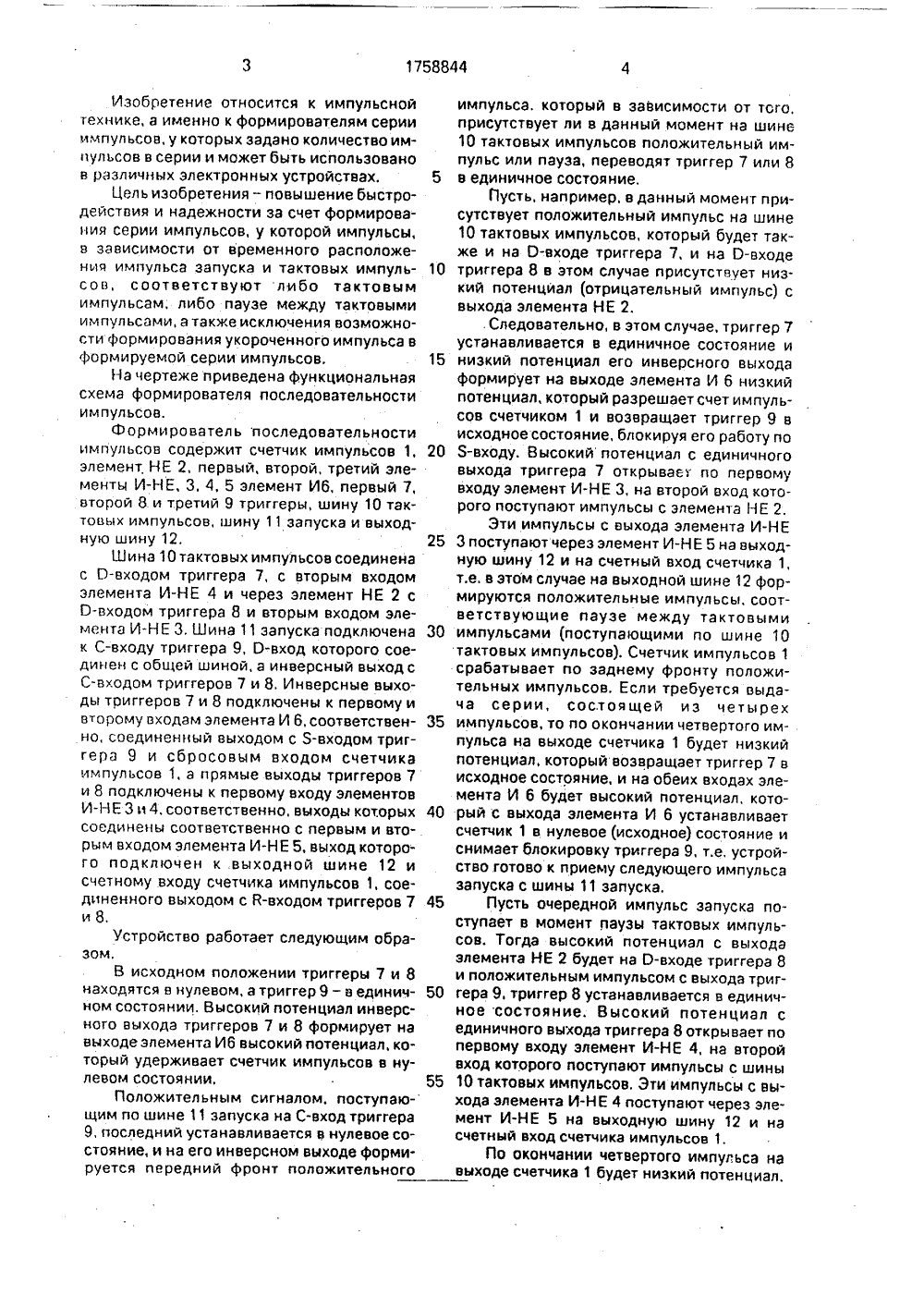

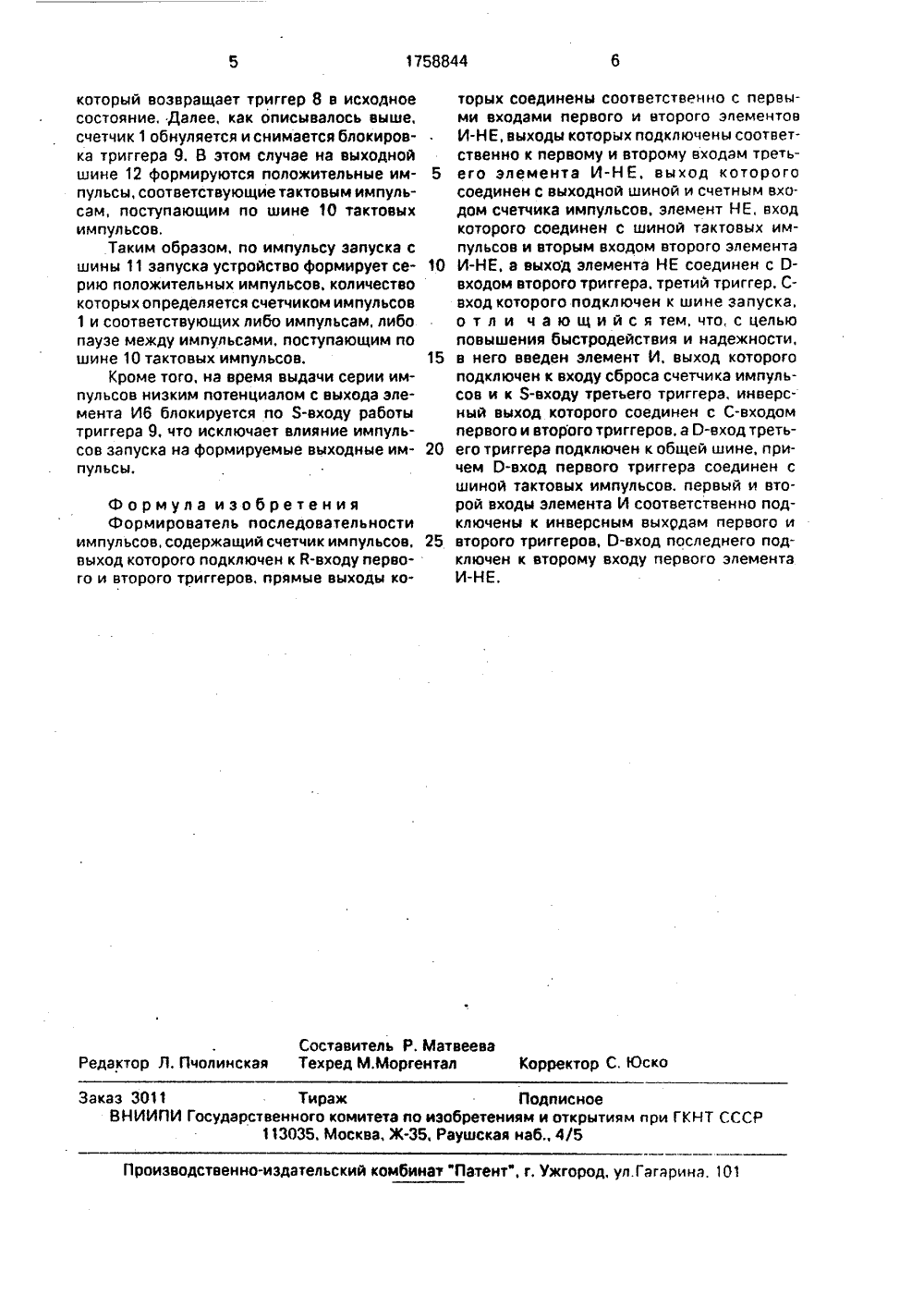

(51)5 Н 03 К 3/6 РЕТЕНИ ТЕЛ ЬСТВ АВТОРСКОМУ С:Ц а ГОСУДАРСТ ВЕ ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И 21) 4814204/21(46) 30,08.92, Бюл. М 3271) Специальное конструкторское бюроПроизводственного объединения "Коммунар(72) А.С,Чередниченко и Е.А.Евсеев56) Авторское свидетельство ГССРМ 1272480, кл, Н 03 К 3/64, 1985.(57) Изобретени технике. Сущнос содержит счетчи 2, элементы И-Н геры 7,8,9, ши шину запуска 11 относится к имг)ульсной ь изобретения; устройство импульсов 1, элемент НЕ 3, 4, 5, элемент И б, тригу 10 тактовых импульсов, 1 ил.Изобретение относится к импульснойтехнике, а именно к формирователям серииимпульсов, у которых задано количество импульсов в серии и может быть использованов различных электронных устройствах.Цель изобретения - повышение быстродействия и надежности за счет формирования серии импульсов, у которой импульсы,в зависимости от временного расположения импульса запуска и тактовых импульсов, соответствуют либо тактовымимпульсам. либо паузе между тактовымиимпульсами, а также исключения возможности формирования укороченного импульса вформируемой серии импульсов.На чертеже приведена функциональнаясхема формирователя последовательностиимпульсов.Формирователь последовательностиимпульсов содержит счетчик импульсов 1,элемент НЕ 2, первый, второй, третий элементы И-НЕ, 3, 4, 5 элемент Иб, первый 7,второй 8 и третий 9 триггеры, шину 10 тактовых импульсов, шину 11 запуска и выходную шину 12.Шина 10 тактовых импульсов соединенас Р-входом триггера 7, с вторым входомэлемента И-НЕ 4 и через элемент НЕ 2 сР-входом триггера 8 и вторым входом элемента И-НЕ 3. Шина 11 запуска подключенак С-входу триггера 9, О-вход которого соединен с общей шиной, а инверсный выход сС-входом триггеров 7 и 8, Инверсные выходы тоиггеров 7 и 8 подключены к первому ивторому входам элемента И 6, соответственно, соединенный выходом с Я-входом триггера 9 и сбросовым входом счетчикаимпульсов 1, а прямые выходы триггеров 7и 8 подключены к первому входу элементовИ-Н Е 3 и 4, соответственно, выходы которыхсоединены соответственно с первым и вторым входом элемента И-Н Е 5, выход которого подключен к выходной шине 12 исчетному .входу счетчика импульсов 1, соединенного выходом с Я-входом триггеров 7и 8,Устройство работает следующим образом.В исходном положении триггеры 7 и 8находятся в нулевом, а триггер 9 - в единичном состоянии. Высокий потенциал инверсного выхода триггеров 7 и 8 формирует навыходе элемента Иб высокий потенциал, который удерживает счетчик импульсов в нулевом состоянии,Положительным сигналом, поступающим по шине 11 запуска на С-вход триггера9, последний устанавливается в нулевое состояние, и на его инверсном выходе формируется передний фронт положительного10 15 ветствующие паузе между тактовыми30 импульсами (поступающими по шине 10 тактовых импульсов). Счетчик импульсов 1 50 55 20 25 35 40 импульса, который в зависимости от тога,присутствует ли в данный момент на шине 10 тактовых импульсов положительный импульс или пауза, переводят триггер 7 или 8 в единичное состояние,Пусть. например, в данный момент присутствует положительный импульс на шине 10 тактовых импульсов, который будет также и на О-входе триггера 7, и на 0-входе триггера 8 в этом случае присутствует низкий потенциал (отрицательный имг 1 ульс) с выхода элемента НЕ 2,. Следовательно, в этом случае, триггер 7 устанавливается в единичное состояние и низкий потенциал его инверсного выхода формирует на выходе элемента И 6 низкий потенциал, который разрешает счет импульсов счетчиком 1 и возвращает триггер 9 в исходное состояние, блокируя его работу по Я-входу. Высокий потенциал с единичного выхода триггера 7 открывает по первому входу элемент И-НЕ 3, на второй вход которого поступают импульсы с элемента НЕ 2,Эти импульсы с выхода элемента И-НЕ 3 поступают через элемент И-Н Е 5 на выходную шину 12 и на счетный вход счетчика 1, т.е, в этом случае на выходной шине 12 формируются положительные импульсы, соотсрабатывает по заднему фронту положительных импульсов. Если требуется выдача серии, состоящей из четырех импульсов, то по окончании четвертого импульса на выходе счетчика 1 будет низкий потенциал, который возвращает триггер 7 в исходное состояние, и на обеих входах элемента И б будет высокий потенциал, который с выхода элемента И 6 устанавливает счетчик 1 в нулевое (исходное) состояние и снимает блокировку триггера 9, т.е, устройство. готово к приему следующего импульса запуска с шины 11 запуска.Пусть очередной импульс запуска поступает в момент паузы тактовых импульсов, Тогда высокий потенциал с выхода элемента ВЕ 2 будет на О-входе триггера 8 и положительным импульсом с выхода триггера 9, триггер 8 устанавливается в единичное состояние. Высокий потенциал с единичного выхода триггера 8 открывает по первому входу элемент И-НЕ 4, на второй вход которого поступают импульсы с шины 10 тактовых импульсов, Эти импульсы с выхода элемента И-НЕ 4 поступают через элемент И-Н Е 5 на выходную шину 12 и насчетный вход счетчика импульсов 1. По окончании четвертого импульса навыходе счетчика 1 будет низкий потенциал,1758844 Ф о рмул а изобретенияФормирователь последовательности импульсов, содержащий счетчик импульсов. выход которого подключен к В-входу первого и второго триггеров. прямые выходы коСоставитель Р, МатвееваРедактор Л. Пчолинская Техред М.Моргентал Корректор С, Юско Заказ 3011 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина. 101 который возвращает триггер 8 в исходное состояние. Далее, как описывалось выше, счетчик 1 обнуляется и снимается блокировка триггера 9. В этом случае на выходной шине 12 формируются положительные импульсы, соответствующие тактовым импульсам, поступающим по шине 10 тактовых импульсов.Таким образом, по импульсу запуска с шины 11 запуска устройство формирует серию положительных импульсов, количество которых определяется счетчиком импульсов 1 и соответствующих либо импульсам, либо паузе между импульсами, поступающим по шине 10 тактовых импульсов.Кроме того, на время выдачи серии импульсов низким потенциалом с выхода элемента И 6 блокируется по Я-входу работы триггера 9, что исключает влияние импульсов запуска на формируемые выходные импульсы. торых соединены соответственно с первыми входами первого и второго элементов И-НЕ, выходы которых подключены соответственно к первому и второму входам треть его элемента И-НЕ. выход которогосоединен с выходной шиной и счетным вхо.дом счетчика импульсов, элемент НЕ, вход которого соединен с шиной тактовых импульсов и вторым входом второго элемента 10 И-НЕ, а выход элемента НЕ соединен с Овходом второго триггера, третий триггер, С- вход которого подключен к шине запуска.о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия и надежности, 15 в него введен элемент И, выход которогоподключен к входу сброса счетчика импульсов и к Я-входу третьего триггера, инверсный выход которого соединен с С-входом первого и второго триггеров, а О-вход треть его триггера подключен к общей шине, причем О-вход первого триггера соединен с шиной тактовых импульсов, первый и второй входы элемента И соответственно подключены к инверсным выходам первого и 25 второго триггеров, О-вход последнего подключен к второму входу первого элемента И-НЕ.
