Установка для испытания образцов материалов при циклическом многоосном нагружении

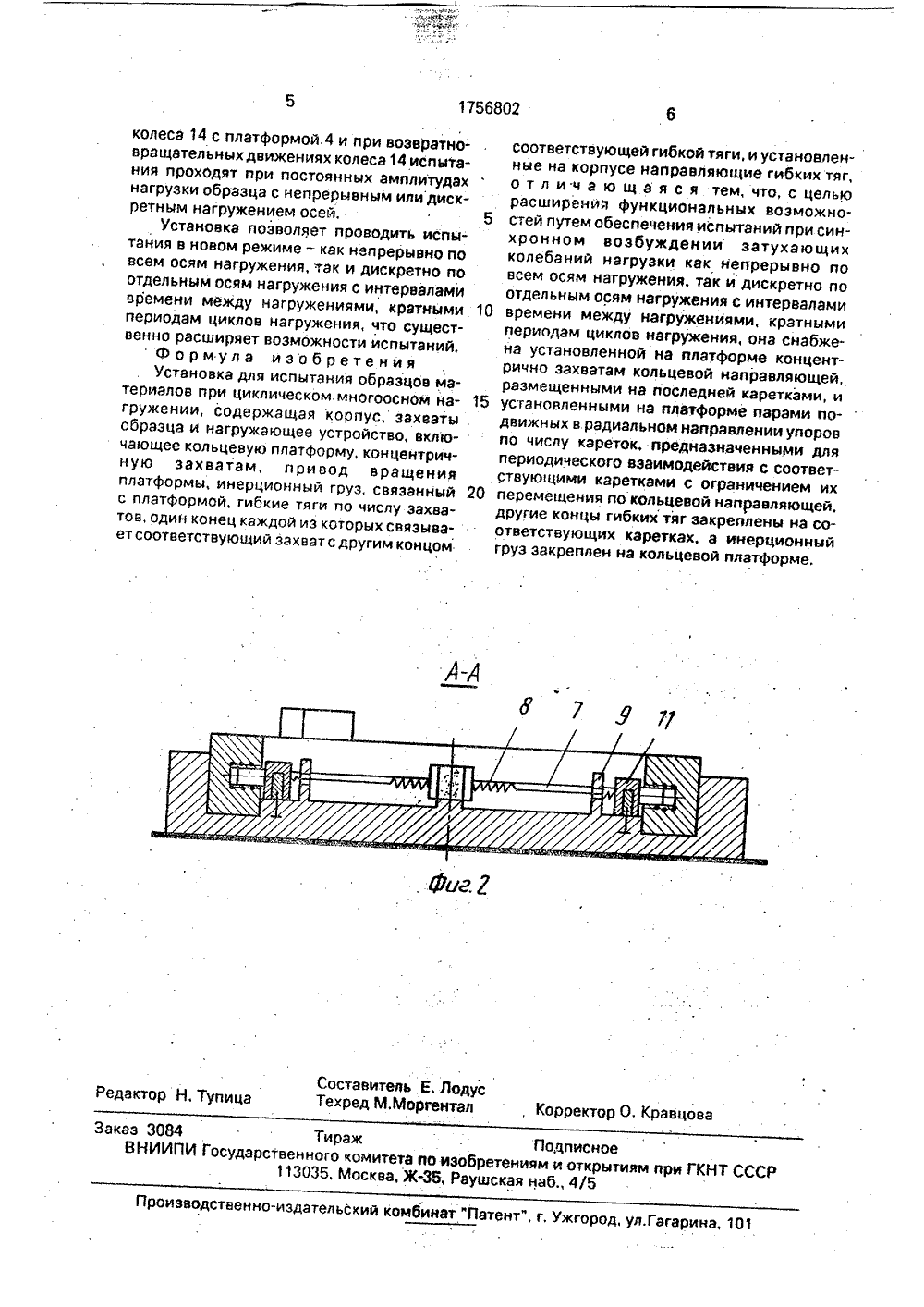

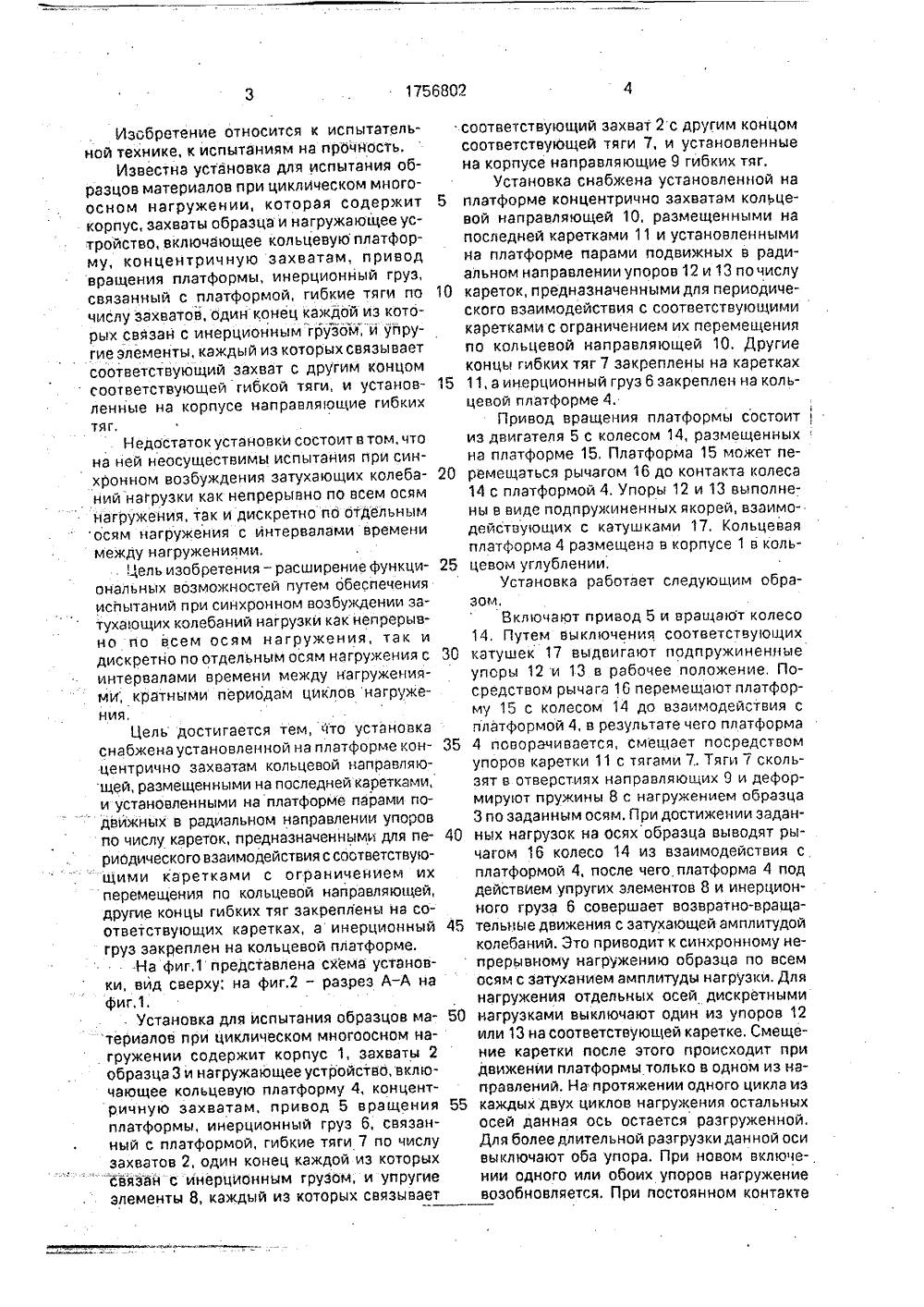

1756802 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5)5 ОБРЕТЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСОМУ СаиДЕТЕлЬСТВУ(71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела(56) Авторское свидетельство СССР % 1672278, кл, С 01 М 3/32, 1989,(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ ПРИ ЦИКЛИЧЕ, СКОМ МНОГООСНОМ НАГРУЖЕНИИ (57) Изобретение относится к испытаниям образцов материалов нг прочность. Цель изобретения. - расширение функциональных возможностей установки путем обеспечения испытаний при синхронномвозбуждении затухающих колебаний нагрузки как непрерывно по всем осям нагруженил, так и дискретно по отдельным осям нагружения с интервалами времени между нагруженилми, кратными периодам циклов нагружения. Установка содержит захваты 2 образца 3; пружины 8 с гибкими тягами 7, кольцевую платформу 4 с приводом 5, и инерционный груз 6, кольцевую направляющую 10 с каретками и выдвижные упоры 12.13. При поворотах платформы 4 упоры 12, 13 смещают каретки с тягами 7 и посредством пружин 8 нагружают образец по всем осям, При отключении отдельных упоров 12, 13 каретки смещаются только в одном направлении либо через. несколько циклов нагружения, 2 ил.Изобретение относится к испытатель- соответствующий захват 2 с другим концомной технике, к испытаниям на прочность. соответствующей тяги 7, и установленныеИзвестна установка для испытания об- на корпусе направляющие 9 гибких тяг,разцов материалов при циклическом много- Установка снабжена установленной наосном нагружении, которая содержит 5 платформе концентрично захватам кольцекорпус, захваты образцаинагружающееус- вой направляющей 10, размещенными натройство, включающее кольцевую платфор- последней каретками 11 и установленнымиму, концентричную захватам, привод на платформе парами подвижных в радивращения платформы, инерционный груз, альном направлении упоров 12 и 13 по числусвязанный с платформой, гибкие тяги по 10 кареток, предназначенными для периодичечислузахватов, один конец каждой иэ кото- ского взаимодействия с соответствующимирых связан с инерционным грузом,-и упру- каретками с ограничением их перемещениягие элементы, каждый из которых связывает по кольцевой направляющей 10. Другиесоответствующий захват с другим концом концы гибких тяг 7 закреплены на кареткахсоответствующей гибкой тяги, и установ 11, а инерционный груз 6 закреплен на кольленные на корпусе направляющие гибких цевой платформе 4.Привод вращения платформы состоит 1Недостатокустановкисостоитвтом,что из двигателя 5 с колесом 14, размещенныхна ней неосуществимы испытания при син- на платформе 15, Платформа 15 может пехронном возбуждения затухающих колеба ремещаться рычагом 16 до контакта колесаний нагрузки как непрерывно по всем осям 14 с платформой 4, Упоры 12 и 13 выполненагружения, так и дискретно по отдельным ны в виде подпружиненных якорей, взаимоосям нагружения с интервалами времени действующих с катушками 17, Кольцеваямежду нагружениями, платформа 4 размещена в корпусе 1 в кольЦель изобретения - расширение функци цевом углублении,ональных возможностей путем обеспечения Установка работает следующим обраиспытаний при синхронном возбуждении за- зом.тухаощих колебаний нагрузки как непрерыв-Включают привод 5 и вращают колесоно по всем осям нагружения, так и 14, Путем выключения соответствующихдискретно поотдельнымосямнагружения с 30 катушек 17 выдвигают подпружиненныеинтервалами времени между нагружения- упоры 12 и 13 в рабочее положение, Поми; кратными периодам циклов нагруже- средством рычага 16 перемещаютплатформу 15 с колесом 14 до взаимодействия сЦель достигается тем, Сто установка платформой 4, в результате чего платформаснабжена установленной на платформе кон 4 поворачивается, смещает посредствомцентрично захватам кольцевой направляю- упоров каретки 11 с тягами 7,. Тяги 7 скольщей, размещенными на последней каретками, эят в отверстиях направляющих 9 и рефори установленными на платформе парами по- мируют пружины 8 с нагружением образцадвижных в радиальном направлении упоров 3 по заданным осям, При достижении эаданпо числу кареток, предназначенными для пе ных нагрузок на осях образца выводят рыриодическоговэаимодействияссоответствую- чагом 16 колесо 14 иэ взаимодействия сщими каретками с ограничением их платформой 4, после чего платформа 4 подперемещения по кольцевой направляющей, действием упругих элементов 8 и инерциондругие концы гибких тяг закреплены на со- ного груза 6 совершает возвратно-вращаответствующих каретках, а инерционный 45 тельныедвижениясзатухающейамплитудойгруз закреплен на кольцевой платформе. колебаний. Это приводит к синхронному неНа Фиг,1 представлена схема установ- прерывному нагружению образца по всемки, вид сверху; на фиг,2 - разрез А - А на осямсзатуханиемамплитудынагрузки.Дляфиг,1, нагружения отдельных осей дискретнымиУстановка для испытания образцов ма нагрузками выключают один из упоров 12териалов при циклическом многоосном на- или 13 на соответствующей каретке. Смещегружении содержит корпус 1, захваты 2 ние каретки после этого происходит приобразца 3 и нагружающее устройство, вклю- движении платформы только в одном из начающее кольцевую платформу 4, концент- правлений. На протяжении одного цикла изричную захватам, привод 5 вращения 55 каждых двух циклов нагружения остальныхплатформы, инерционный груз 6, связан- осей данная ось остается разгруженной,ный с платформой, гибкие тяги 7 по числу Дляболеедлительнойраэгрузкиданнойосизахватов 2, один конец каждой из которых выключают оба упора. При новом включеЕвязан с инерционным грузом, и упругие нии одного или обоих упоров нагружениеэлементы 8, каждый из которых связывает возобновляется. При постоянном контактеПодписноета по изобретениям и открытиям при ГКНТ СССЖ-ЗБ, Раушская наб., 4/5 Заказ 3084 Тираж ВНИИПИ Государственного комит 113035. Москваизаодстаенно-издательский комбинат "Патент", г. ужгород, ул.Гагарина, 10 колеса 14 с платформой 4 и при возвратновращательныхдвижениях колеса 14 испытания проходят при постоянных амплитудах нагрузки образца с непрерывным или дискретным нагружением осей,Установка позволяет проводить испытания в новом режиме - как непрерывно по всем осям нагруженияак и дискретно по отдельным осям нагружения с интервалами времени между нагружениями, кратными периодам циклов нагружения, что существенно расширяет возможности испытаний,Формула изобретения Установка для испытания образцов материалов при циклическом многоосном нагружении, содержащая корпус, захваты образца и нагружающее устройство, включающее кольцевую платформу, концентричную захватам. привод вращения платформы, инерционный груз, связанный с платформой, гибкие тяги по числу захватов, один конец каждой из которых связывает соответствующий захват с другим концом соответствующей гибкой тяги, и установленные на корпусе направляющие гибких тяг, о т л и.ч а ю щ а я с я тем, что, с целью расширения функциональных возможно стей путем обеспечения испытаний при синхронном возбуждении затухающих колебаний нагрузки как непрерывно по всем осям нагружения, так и дискретно по отдельным осям нагружения с интервалами 10 времени между нагружениями, кратнымипериодам циклов нагружения, она снабжена установленной на платформе концентрично захватам кольцевой направляющей, размещенными на последней каретками, и 15 установленными на платформе парами подвижных в радиальном направлении упоров по числу кареток, предназначенными для периодического взаимодействия с соответствующими каретками с ограничением их 20 перемещения по кольцевой направляющей,другие концы гибких тяг закреплены на соответствующих каретках, а инерционный груз закреплен на кольцевой платформе,
