Формирователь биполярных кодов

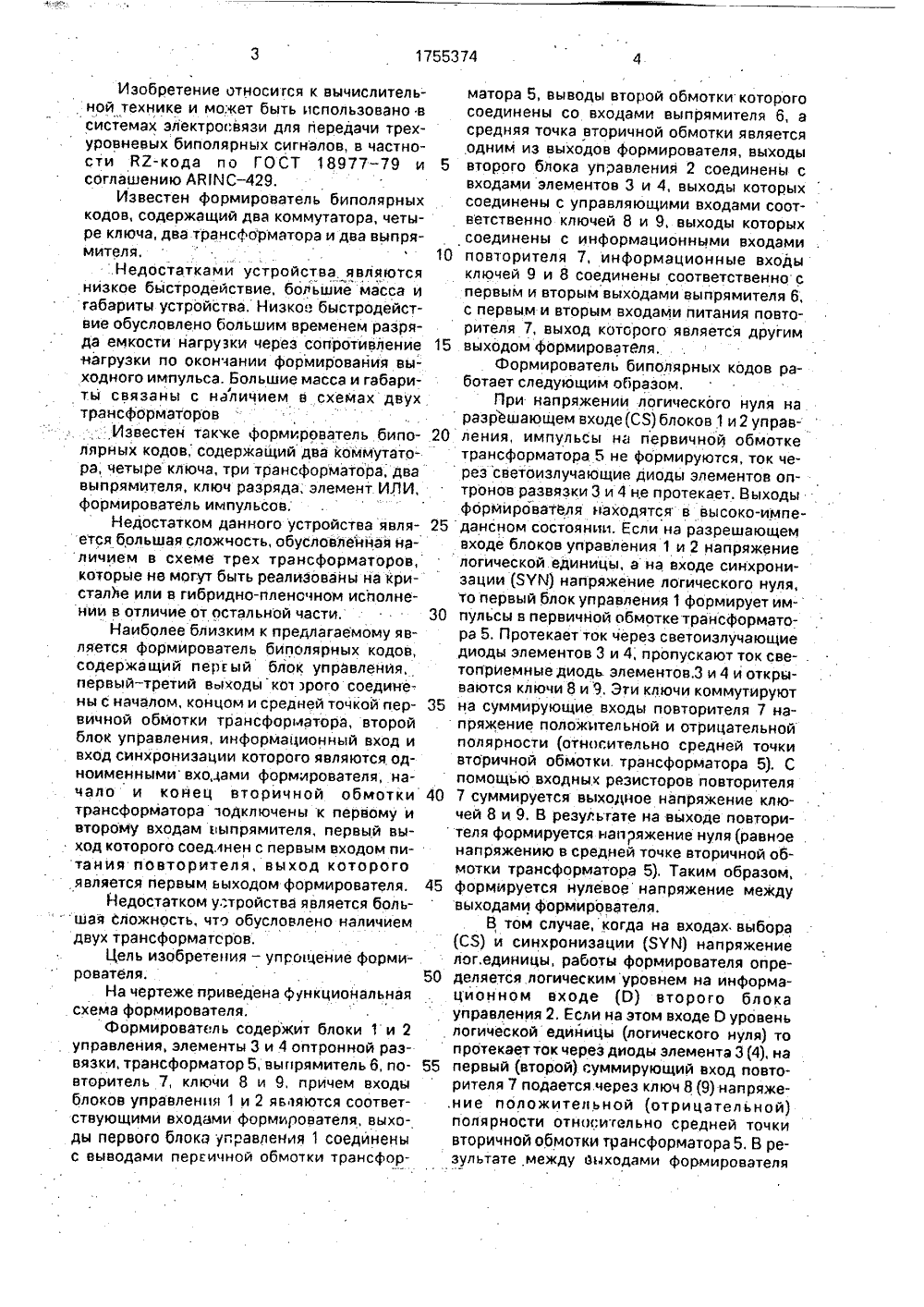

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 324 А 5/1 К 5/01 Н ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯ АВТОРСКОМ орское бюро моделихсистем "МИУС" опольский и И.В.Бульство СССР5/18, 1984,льство СССР5/18, 1987.ельство СССР5/18, 1989. ПРИ ГКНТ СССРОПИСАН И 1(54) ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ КОДОВ(57) Изобретение относится к вычислительной технике и.м,б. использовано для передачи трехуровневых биполярных сигналов, Цель изобретения - упрощение формирователя, Устройство содержит блоки управления 1,2, трансформатор 5, выпрямитель 6 и повторитель 7. Введение элементов оптронной развязки 3,4 и.ключей 8,9 позволяет исключить один трансформатор и упростить другие блоки формирователя, 1 ил.10 15 20 30 35 40 45 Изобретение относи гся к вычислительной технике и может быть использовано всистемах электросвязи для передачи трехуровневых биполярных сигналов, в частности ЯЕ-кода по ГОСТ 18977-79 исоглашению АЮИС - 429.Известен формирователь биполярныхкодов, содержащий два коммутатора, четыре ключа, два трансформатора и два выпрямителя,:.Недостатками устройства являютсянизкое быстродействие, большие масса игабариты устройства, Низко;1 быстродействие обусловлено большим временем разряда емкости нагрузки через сопротивлениенагрузки по окончании формирования выходного импульса. Большие масса и габариты связаны с наличием в схемах двухтрансформаторовИзвестен так ке Формкрователь биполярных кодов, содержащий два коммутатора, четыре ключа, три трансформатора, двавыпрямителя, ключ разряда; элемент ИЛИ,формирователь импульсов,Недостатком данного устройства является большая сложчость, обусловленная наличием в схеме трех трансформаторов,которые не могут быть реализованы на кристалле или в гибридно-пленочном исполнении в отличие от остальной части,Наиболее близким к предлагаемому является формирователь биполярных кодов,содержащий пергый блок управления,первый - третий выходыкот рого соединены с началом, концом и средней точкой первичной обмотки трансформатора, второйблок управления, информационный вход ивход синхронизации которого являются. одноименными вхо,Аами формирователя, . начало и конец вторичной обмоткитрансформатора 1 одключены к первому ивторому входам выпрямителя, первый выход которого соедлнен с первым входом питания повторителя, выход которогоявляется первым ьыходом формирователя,Недостатком устройства является боль шая сложность, что обусловлено наличиемдвух трансформатсров.Цель изобретения - упрощение формирователя,На чертеже приведена функциойальнаясхема формирователя.Формирователь содержит блоки 1 и 2управления, элементы 3 и 4 оптронной развязки, трансформатор 5, выпрямитель 6, повторитель 7, ключи 8 и 9, причем входыблоков управления 1 и 2 являются соответствующими входами формирователя, выходы первого блока управления 1 соедйненыс выводами первичной обмотки трансформатора 5, выводы второй обмотки которого соединены со входами выпрямителя 6, а средняя точка вторичной обмотки является одним из выходов формирователя, выходы второго блока управления 2 соединены с входами элементов 3 и 4, выходы которых соединены с управляющими входами соответственно ключей 8 и 9, выходы которых соединены с информационными входами повторителя 7, информационные входы ключей 9 и 8 соединены соответственно с первым и вторым выходами выпрямителя 6, с первым и вторым входами питания повторителя 7, выход которого является другим выходом формироватЕля. Формирователь биполярных кодов работает следующим образом,При напряжении логического нуля на разрешающем входе (СЯ) блоков 1 и 2 управления, импульсы на первичной обмотке трансформатора. 5 не формируются, ток через светоизлучающие диоды элементов оптронов развязки 3 и 4 не протекает, Выходыформирователя находятся в высоко-импе 25 дансном состоянии, Если на разрешающем входе блоков управления 1 и 2 напряжение логической единицы, а на входе синхронизации (ЯУЙ) напряжение логического нуля, то первый блок управления 1 формирует импульсы в первичной обмотке трансформатора 5, Протекает ток через светоиэлучающие диоды элементов 3 и 4; пропускают ток светоприемные диодь элементов.3 и 4 и открываются ключи 8 и Э, Эти ключи коммутируют на суммирующие входы повторителя 7 напряжение положительной и отрицательной полярности (относительно средней точки вторичной обмотки. трансформатора 5). С помощью входных резисторов повторителя 7 суммируется выходное напряжение ключей 8 и 9, В результате на выходе повторителя формируется напояжение нуля (равное напряжению в средней точке вторичной обмотки трансформатора 5), Таким образом,формируется нулевое напряжение междувыходами формирователя.В том случае, когда на входах. выбора(СЗ) и синхронизации (ЯУМ) напряжение лог,единицы, работы формирователя определяется логическим уровнем на информационном входе (О) второго блока управления 2. Если на этом входе О уровень логической едийицы (логического нуля) то протекает ток через диоды элемента 3 (4), на первый (второй) суммирующий вход повторителя 7 подается. через ключ 8 (9) нап ряжение положительной (отрицательной) полярности относительно средней точки вторичной обмотки трансформатора 5, В результате между Оыходами формирователя5 1755374 . 6формируется напряжение положительной вателя, в него введены первый и второй или отрицательной полярности. элементы оптронной развязки и первый иПредлагаемый формирователь проще второй ключи,.разрешающие входы блоков известного, управления объединены и являются разре. Ф о р м у л а и з о б р е т е н и я, 5 шающими входами формирователя, первыйФормирователь биполярных кодов, со- и второй выходы второго блока управления держащий первый блок .управления, пер- подключены к входам соответствейнь первый, третий входы которого соединены .с вогои второгоэлементовоптронной развязначалом, концом и средней точкой первич- . ки, выходы которыхсоединены с ной обмотки трансформатора, второй блок 10 управляющими входами одноименных клюуправления, информационный вход и вход чей, выходы которых подключены соответсинхронизации которого являются одно- ственнок первому и второму именными входами формирователя, начало . информационным входам повторителя, ини конец вторичной обмотки трансформато-. формационный вход второго ключа соедира подключены к первому и второму входам 15 нен с первым выходом выпрямителя, второй выпрямителя, первый выход которого сое- выход которого подключен к второму вход у динен с первым входом питания повторите- питания повторителя и информационноь,у ля, выход которого является первым входу первого ключа, средняя точка вторичвыходом формирователя. о т л и ч а ю щ и й- .ной обмотки трансформатора является втос я тем, что; с целью упрощения формиро рым выходом формирователя.Составитель О,РевинскийРедактор Л.Пчолинская Техред М.Моргентал Корректор С,ПекарьЗаказ 2899 ТиражПодписное ВНИИПИ ГОсударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб,. 4/5Производственно. издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
