Приспособление для загибания верхних упаковочных листов к устройству для упаковывания кип в листовой материал

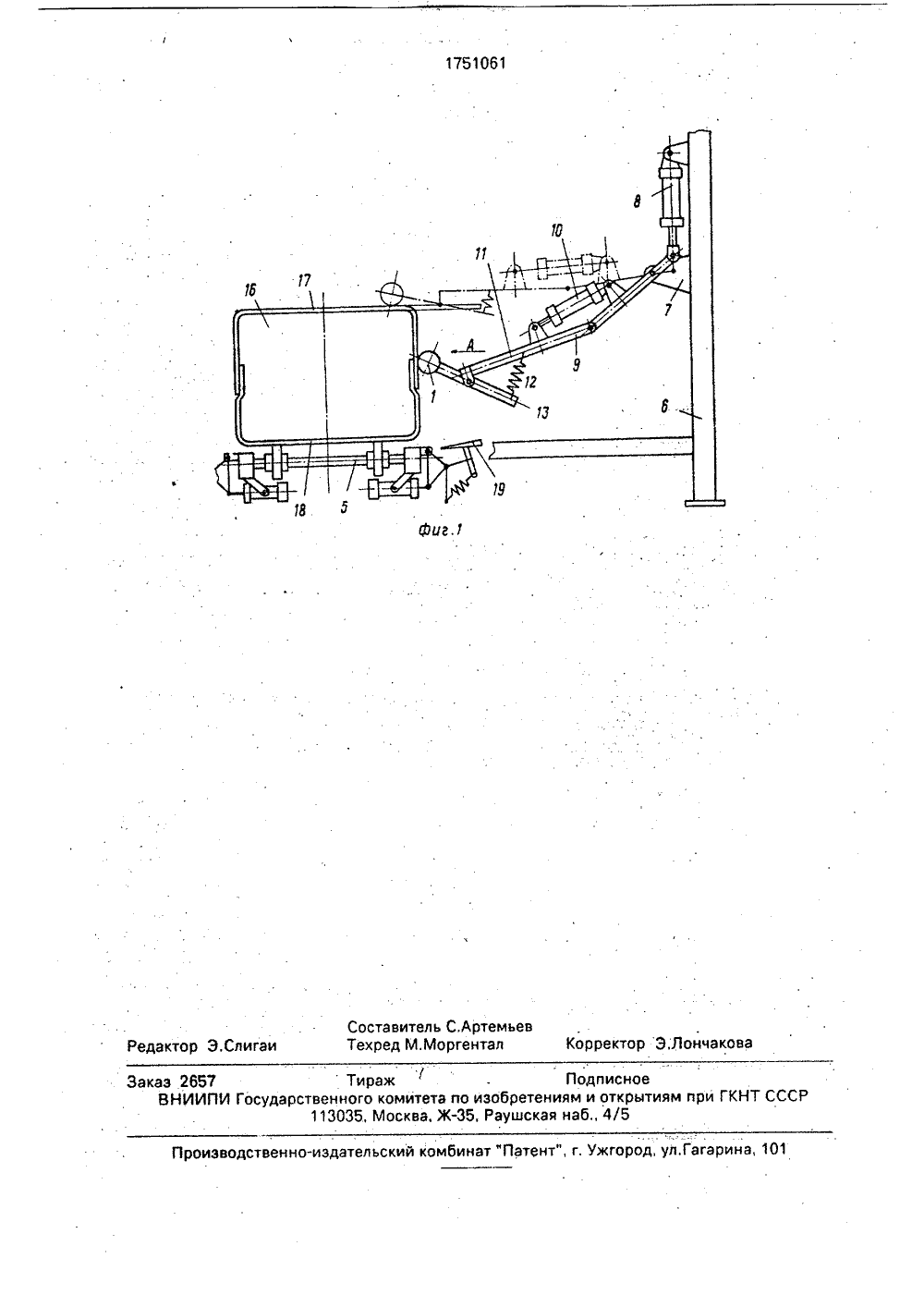

(9) (1) СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК Т 510 о В 11/50 51)5 ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯПРИ ГКНТ СССР ОМИТЕТОТКР ЫТИ САНИЕ ИЗОБРЕТ КОМУ СВИДЕТЕЛЬСТВУ О К АВТОРС Центрального проектно-кон- оектйровайиЮ но-бумажной-1, выпускаеСССР 1988, ЗАГИ БАНИЯ ИСТОВ КУСТАНИЯ КИП В 3(71) Калининграднаучно-исследоваструкторского иноборудования дл цпромышленности(56) фальцовочный станок Т 38мый ПО "КалининградбуммашАвторское свидетельствоМ 1599261, кл. В 65 В 11/50,(54) ПРИСПОСОБЛЕНИЕ ДЛЯВЕРХНИХ УПАКОВОЧНЫХ ЛРОЙСТВУ ДЛЯ УПАКОВЫВЛИСТОВОЙ МАТЕРИАЛ(57) Изобретение относится к устройствам для упаковывания предметов прямоугольной формы в листовой материал и может быть использовано на предприятиях целлюлозно-бумажного производства, Сущность изобретения: приспособление для загибания верхних. упаковочных листов содержит штанги, выполненные в виде труб 2 и 3 с винтовь 1 ми выступами 4 и закрепленные на концах подпружиненных двуплечих рычагов с возможностью вращения посредством жестко закрепленных на рычагах осей 14 и подшипников 15, Изобретение позволит повысить качество упаковыватгия йутем устранения смещения верхнего упаковочного листа на кипе за счет направления сил трения между поверхностями упаковочного листа и штанг на вращение последних. 2 ил.Изобретение относится к устройствам для упаковывания предметов прямоугольной формы в листовой материал и может быть использовано на предприятиях целлюлозно-бумажного производства для загибания верхних оберточных листов при упаковывании кип целлюлозы в листовой материал,Цель изобретения - повышение качества упаковывания,На фиг, 1 изображено приспособление, общий вид (одна из двух симметричных частей); на фиг, 2 - вид А на фиг, 1,Приспособление для загибания верхних упаковочных листов к устройству для упаковывания кип в листовой материал включает две симметричные части (показана одна), каждая из которых содержит штан- гу 1, выполненную в виде труб 2 и 3 с винтовыми вьстуг;ами 4 и расположенную параллельно конвейеру 5, и систему рычагов; включающую закрепленный на станине 6 посредством кронштейна 7 й связанный с приводным цилиндром 8 двуплечий рычаг.9, шарнирно и с помощью силового цилиндра 10 соединенный с ним одноплечий рычаг 11, на конце которого смонтирован подпружиненный пружиной 12 двуплечий рычаг 13. При этом штанга 1 укреплена на конце рычага 13, а трубы 2 и 3 смонтированы с возможностью вращения на осях 14 в подшипниках 15,Приспособление для загибания верхних упаковочных листов к устройству для упаковывания кип в.листовой материал работает следующим образом,После подачи посредством конвейера 5 кипы 16 в зону упаковывания с предварительно уложенными упаковочныйй верхним 17 и нижним 18 листами и загибания.нижнего листа 18 загибочными пластинами 19 штанги 1 посредством силовь х цилиндров 8 и рычагов 9, 11 и 13 опускаются и ложатся на верхнюю грань кипы 16, йосле чего обкатываются вокруг верхних продольных ребер кипы 16, за.ибая крал верхнегоупаковочного листа 17, прижимая к боковым граням кипы 16 поверх краев нижнего упаковочноголиста 18 и удерживают их в таком положении, Затем загибочные пластины 19 отводятся от кипы 16; а последняя конвейером 55 перемещается в следующее по технологическому потоку оборудование для обвязывания и упаковывания торцовых граней, аштанги своими трубами 2 и 3 сопровождают .ее, препятствуя отходу загнутых краев упа 10 ковочных листов 17 и 18 от боковых гранейкипы 16, при этом силы взаимодействиямежду винтовыми выступами 4 штанг 1 икипы 16 направлены на вращение труб 2 и3,15 После обвязки кипы 16 проволокой срабатывают силовые цилиндры 8 и 10, штанги1 поднимаются и готовы для загибания упаковочных листов следу 1 ощей кипы,Применение предлагаемого приспособ 20 ления позволяет повысить качество упаковывания кип целлюлозы, достигаемоеликвидацией смещения верхнего упаковочного листа нэ кипе за счет направления силтрения между поверхностями упаковочного25 листа и штанг на вращение последних,Формула изобретения Приспособление для загибания верхнихупаковочных листов к устройству для упако вывания кип в листовой материал, содержащее штанги, расположенные параллельно направлению перемещенйя кипы, и системы рычагов, каждая из которь 1 х включает связанный с силовь 1 м приводом двуплечий 35 рычаг и шарнирно с помощью силового привода соединенный с ним одноплечий рычаг, на конце которого смонтирован подпружиненный двуплечий рычаг, а каждая штанга укреплена на концах подпружиненных дву плечих рычагов, о т л и ч а ю щ е е с я тем,что, с целью повышения качества упаковывания, каждая штанга выполнена в виде трубы с винтовыми выступами и укреплена нэ концах подпружиненных двуплечих рычагов 45 с возможностью вращения посредством жестко закрепленных на рычагах осей и подшипников.1751061 Составитель С.Артемьевор Э,Слигаи Техред М.Моргентал Корректор Э;Лончако Производственно-издательский комбинат "Патен ород, ул,Гагарина, 101 Заказ 2657Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раущская наб 4/5
