Испытания подшипников качения,
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 174410
Авторы: Балабанов, Каспиеа, Крагельский, Лащенов
Текст

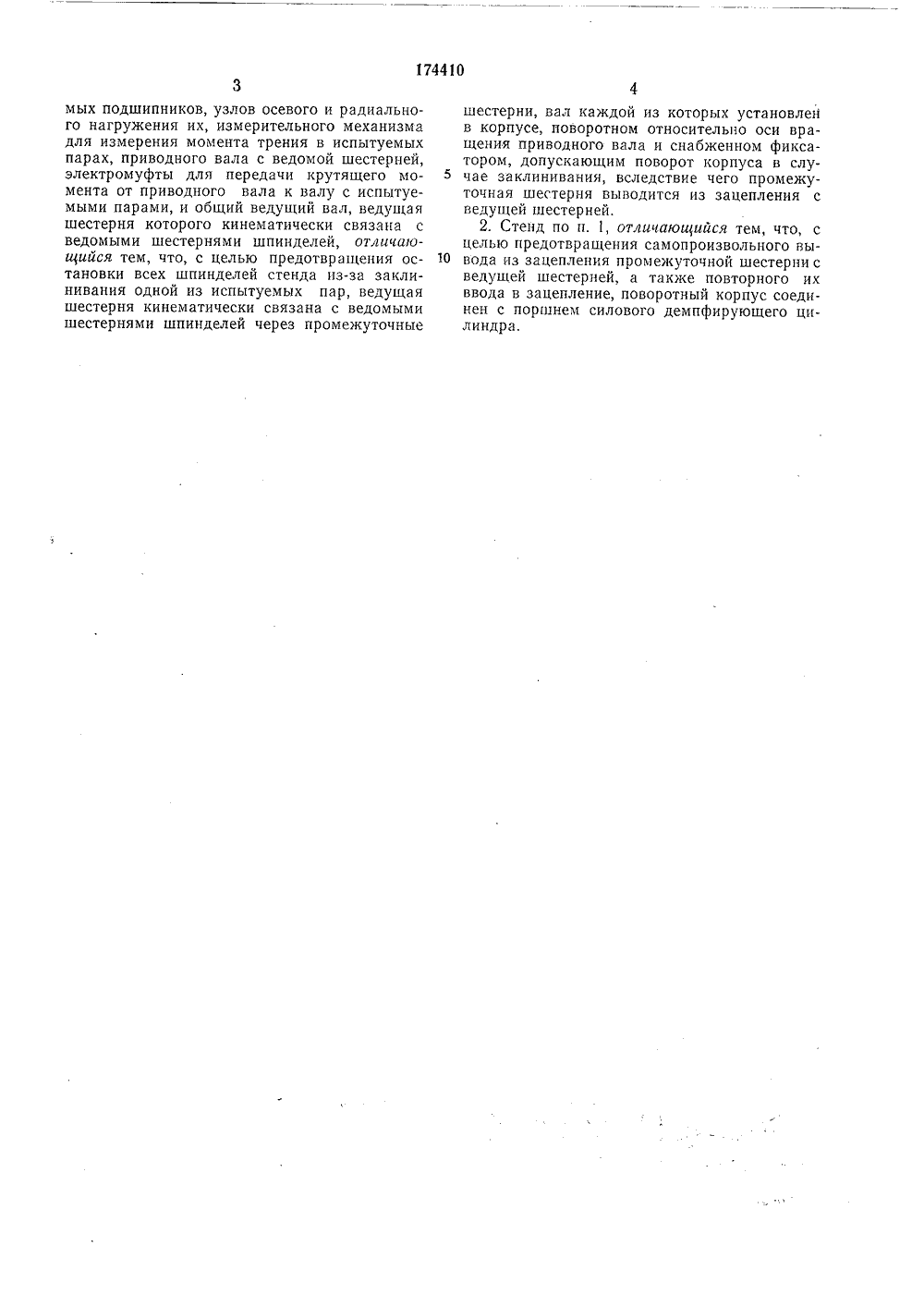

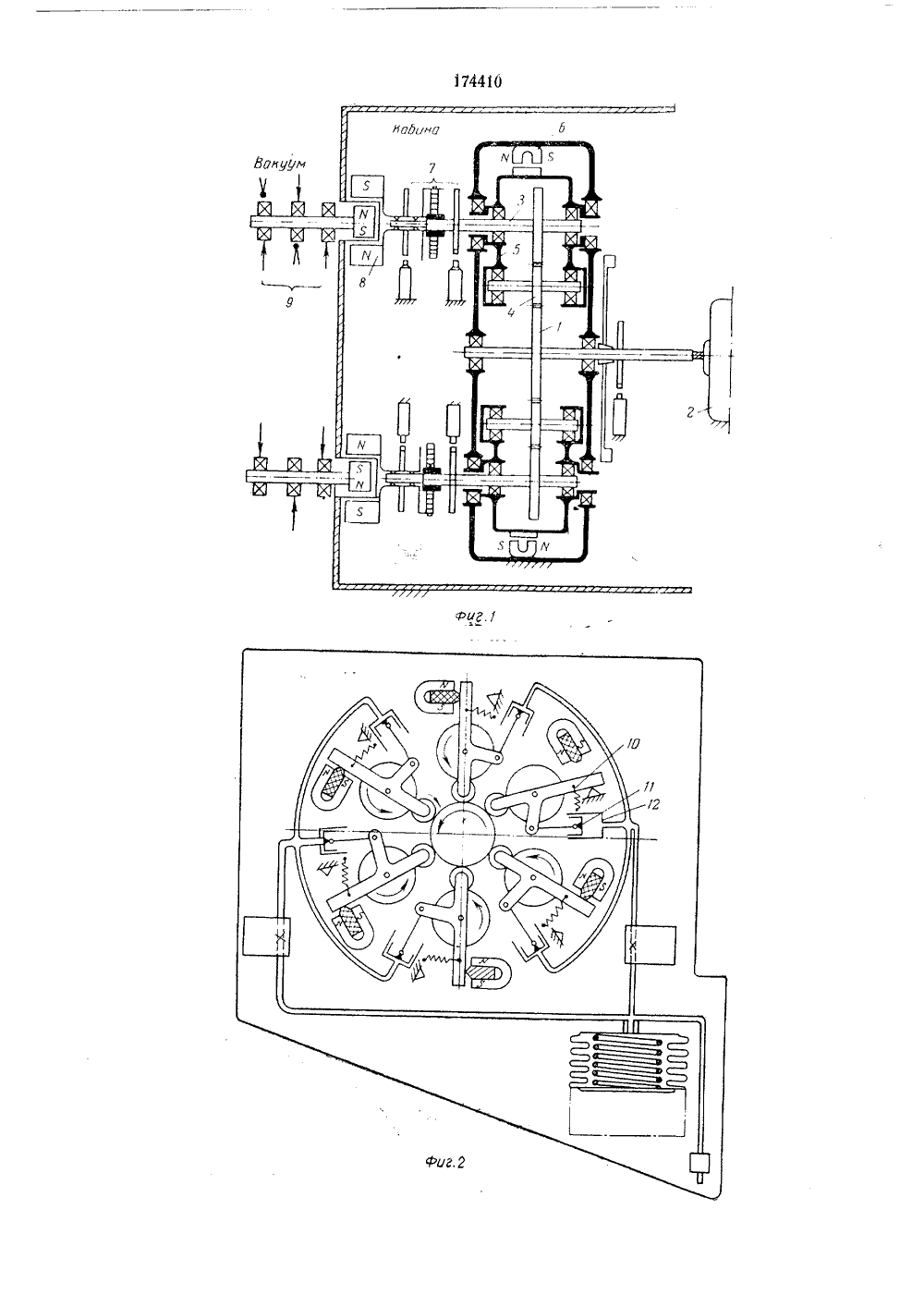

1744 В Союз Советсхии Социалистнчесхнх Республикдетельства877521/25-28) Зависимое от авт. с Заявлено 22.1.1964 ( л, 421, 38 с присо ением заявкиГосударственны комитет ло делам.1965. Бюллетень1 УДК 620.178.16.05:621 -- 233.2(201) (088,8 блик Дата цсанця 13.Х,196 авторызобретения С. Ф. Каспиев, А,лабанов, И. 8. Крагельский. Лащено БЗОЗЙАЯАТБ(ТН 6 + явигель СТЕНД ДЛЯ ИСПЫТАНИЯ ПОДШИПНИКОВ КАЧЕНИЯ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ И ПАР ТРЕНИЯ НА ИЗНОС В ГЛУБОКОМ ВАКУУМЕ ИЛИ КОСМОСЕ25 дписная группа М 172 Известны стенды для испытания подшипников па износ в глубоком вакууме или космосе, содержащие устройство, позволяющее одновременно испытывать несколько пар трения в вакууме, измерительный механизм для измерения момента трения в испытуемых парах, приводной вал, электромуфту и ведущий вал,Однако в случае заклинивания одного из опорных подишпццков вала, ца котором смонтированы испытуемые пары трения, весь механизм останавливается и испытание прекращается; отсутствует возможность повторного включения случайно выключившейся пары трения.Предлагаемый стенд этих недостатков не имеет. Это достигается тем, что ведущая шестерня кинематически связана с ведомыми шестернями шпинделей через промежуточные шестерни, вал каждой из которых установлен в корпусе, поворотном относительно оси вращения приводного вала и снабженном фиксатором, допускающим поворот корпуса в случае заклинивания, вследствие чего промежуточная шестерня выводится из зацепления с ведущей шестерней,Кроме того, поворотный корпус соединен с поршнем силового демпфирующего цилиндра.На фиг. 1 изображен предлагаемый стенд; на фиг. 2 - схема расположения поворотных корпусов,Стенд содержит ведущую шестерню 1 (см.фиг. 1), получающую вращение от электродвигателя 2 и передающую его на вал 3 через промежуточную шестерню 4. Вокруг ведущей 5 шестерни расположены шесть конструктивноодинаковых поворотных корпусов 5, удерживаемых в определенном положении при помощи постоянных магнитов б и передающих вращение через измерительный узел 7 и магчит ную муфту 8 на испытуемые подшипники (пары трения) 9, нагруженные радиальной или осевой силой.Поворотный корпус в выклюнии удерживается при помощ15 (см. фиг, 2).Для предохранения поворотных корпусов отсамовыключеция при вибрациях объекта, на котором установлен стенд, а также для возможности повторного ввода в зацепление про.20 межуточной шестерни с ведущей, поворотныйкорпус соединен с поршнем 11 силового демп.фирующего цилиндра 12,Предмет изобретения1. Стенд для испытания подшипников качения, подшипников скольжения и пар трения па износ в глубоком вакууме или космосе, содержащий несколько шпинделей, каждый из которых состоит из помещенного в вакуум ва ла, предназначенного для крепления испытуемых подшипников, узлов осевого и радиального нагружения их, измерительного механизма для измерения момента трения в испытуемых парах, приводного вала с ведомой шестерней, электромуфты для передачи крутящего момента от приводного вала к валу с испытуемыми парами, и общий ведущий вал, ведущая шестерня которого кинематически связана с ведомыми шестернями шпинделей, отличнощийся тем, что, с целью предотвращения остановки всех шпинделей стенда из-за заклинивания одной из испытуемых пар, ведущая шестерня кинематически связана с ведомыми шестернями шпинделей через промежуточные шестерни, вал каждой из которых установлен в корпусе, поворотном относительно оси вращения приводного вала и снабженном фиксатором, допускающим поворот корпуса в слу чае заклинивания, вследствие чего промежуточная шестерня выводится из зацепления с ведущей шестерней.2. Стенд по п. 1, отличающийся тем, что, сцелью предотвращения самопроизвольного вы вода из зацепления промежуточной шестерни сведушей шестерней, а также повторного их ввода в зацепление, поворотный корпус соединен с поршнем силового демпфирующего цилиндра.
СмотретьЗаявка
877521
С. Ф. Каспиеа, А. М. Балабанов, И. Крагельский, В. А. Лащенов
МПК / Метки
МПК: G01M 13/04, G01N 3/56
Метки: испытания, качения, подшипников
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/3-174410-ispytaniya-podshipnikov-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Испытания подшипников качения,</a>
Стенд для определения моментов трения в подшипниках качения
Номер патента: 453601
Опубликовано: 15.12.1974
Авторы: Белоусов, Ленинградский, Сивоконенко, Шенфельд, Явленский
МПК: G01M 13/04
Метки: качения, моментов, подшипниках, стенд, трения
...контура 13 индуктивного преобразователя некомпенсации. Сигнал подается от генера тора 14 на контуры 13, выходной сигнал которых поступает в усилитель 15, электрически связанный с резисторами Рш и Р, через показывающий прибор 16. При этом резистор Р, электрически связан с регистрирующим 25 прибором 17 и с фотоэлектрическим тахометром 18, показывающим число оборотов вала 1. Соленоиды 6 и 7 подключены через показывающие приборы 19 и 20 и регулирующие потенциометры 1 и 22 к источникам ЗО тока 23 и 24.В исходном положении экран 11 с катушками 12 поднят на некоторую величину, Исследуемый подшипник 2 устанавливают на вал 1 и на него насаживают втулку 3 с шайбой 8.С помощью потенциометров 21 и 22 в соленоиды б и 7 подаются токи 1 и 6,...
Стенд для измерения момента трения в подшипниках качения
Номер патента: 611128
Опубликовано: 15.06.1978
Авторы: Дубинец, Минченя, Скорынин, Удовидчик
МПК: G01M 13/04
Метки: качения, момента, подшипниках, стенд, трения
...к осивалаЭ на пластинчатых пружинах 9 и слукащее для создания на испытываемом подшипнике радиальной нагрузки, электромагйитное устройство 10, расположенное соосно с валом 3 и служащее для создания наиспытываемом подшипнике осевой нагрузки.Электромагнитное устройство 10 содержит корпус 11, выполненный из немагнитного материала в виде кольца, на одном изторцОВ которого в глухих отверстиях размещены по окружности отдельные круглые электромагниты 12 с чашеобразными сердечниками 13 и с независимыми регулируемымиисточниками.питания, что обеспечивает возможность смешения относительно оси вала 3 овектора равнодействующей осевой нагрузки,Электромагнитное устройство 10 жестко соединено с торцом тарированного упругогоэлемента 14,...
Устройство для измерения момента трения в подшипниках качения
Номер патента: 645064
Опубликовано: 30.01.1979
Авторы: Бернд, Йохен, Норберт, Хубертус
МПК: G01N 19/02
Метки: качения, момента, подшипниках, трения
...6 и о 3сквозные соосно ра нны ькоторых лежит в плоскости вращения подшипника 1 и отстоит от оси вала 2 на расстоянии, превышающем сумму радиуса вала и половину ширины проекции наибольшего окна на плоскость, перпендикулярную к оси расположения окон. По обеим сторонам статора 6 на оси окон установлены источник 7 света и фотоприемник 8. Последний выполнен по мостовой схеме, Источник 7 света и фотоприемник 8 образуют бесконтактный датчик угла поворота оправки 3. Оба окна статора 6 и окно оправки 3 со стороны источника 7 света выполнены достаточно широкими, чтобы при вращении оправки 3 в рабочем интервале углов поворота . последняя не перекрывала световой поток. Окно оправки 3 со стороны фотоприемника 8 выполнено в виде узкой щели,...
Устройство для измерения сил трения в подшипнике скольжения
Номер патента: 729467
Опубликовано: 25.04.1980
Авторы: Абрамов, Абрамова, Сухобрус
МПК: G01M 13/04
Метки: подшипнике, сил, скольжения, трения
...предлагаемого изобретения - повысить точность измерения усилия тренияв подшипнике скольжения.Это достигается тем, что устройствоснабжено подвижно установленным на кор- ЗОпусе кронштейном, на котором консольнозакреплены три упругие измерительныепластины, и жестко фиксируемой в корпусе ножевой опорой. При этом свободныйконец одной из измерительных пластин 35размещен на ножевой опоре, а свободныеконцы двух упругих пластин связаны сгибким элементом.На чертеже схематично изображенопредлагаемое устройство.40Устройство содержит приводной вал 1с установленным на нем испытуемымподшипником скольжения в виде втулки 2,Втулка охватывается гибким элементом3, который связан с упругими измеритель- ф 5ными пластинами 4 с наклеенными наних...
Установка для измерения момента трения сферического подшипника
Номер патента: 978020
Опубликовано: 30.11.1982
Автор: Авсянкин
МПК: G01N 19/02
Метки: момента, подшипника, сферического, трения
...1 в подшипниках 3 расположен вал 4, на котором устанавливается испытываемый сферический подшипник 5. Наружное кольцо сферического подшипника 5 закрепляется в обойме 6, которая взаимодействует с измерителем 7 момента трении. На обойме 6 с помошью винтов 8 закреплены грузы 9 радиального нагруО жения вместе с регулировочными пригнми 10 и 11. Обойма 6 оснащена хвостовиком 12, который одним своим концом закреплен в обойме 6. На другом конце хвостовика 12 установлен подшип 1ник 13, который посредством двухкомпонентноро измерителя деформаций, содержащего два упругих элемента 14 и 15 установлен в корпусе 1. Упругие элементы 14 и 15 соединены с измерите лем деформаций (не показан).Установка работает следующим образом.Испытываемый сферический...
