Устройство формирования сигналов управления динамической памятью

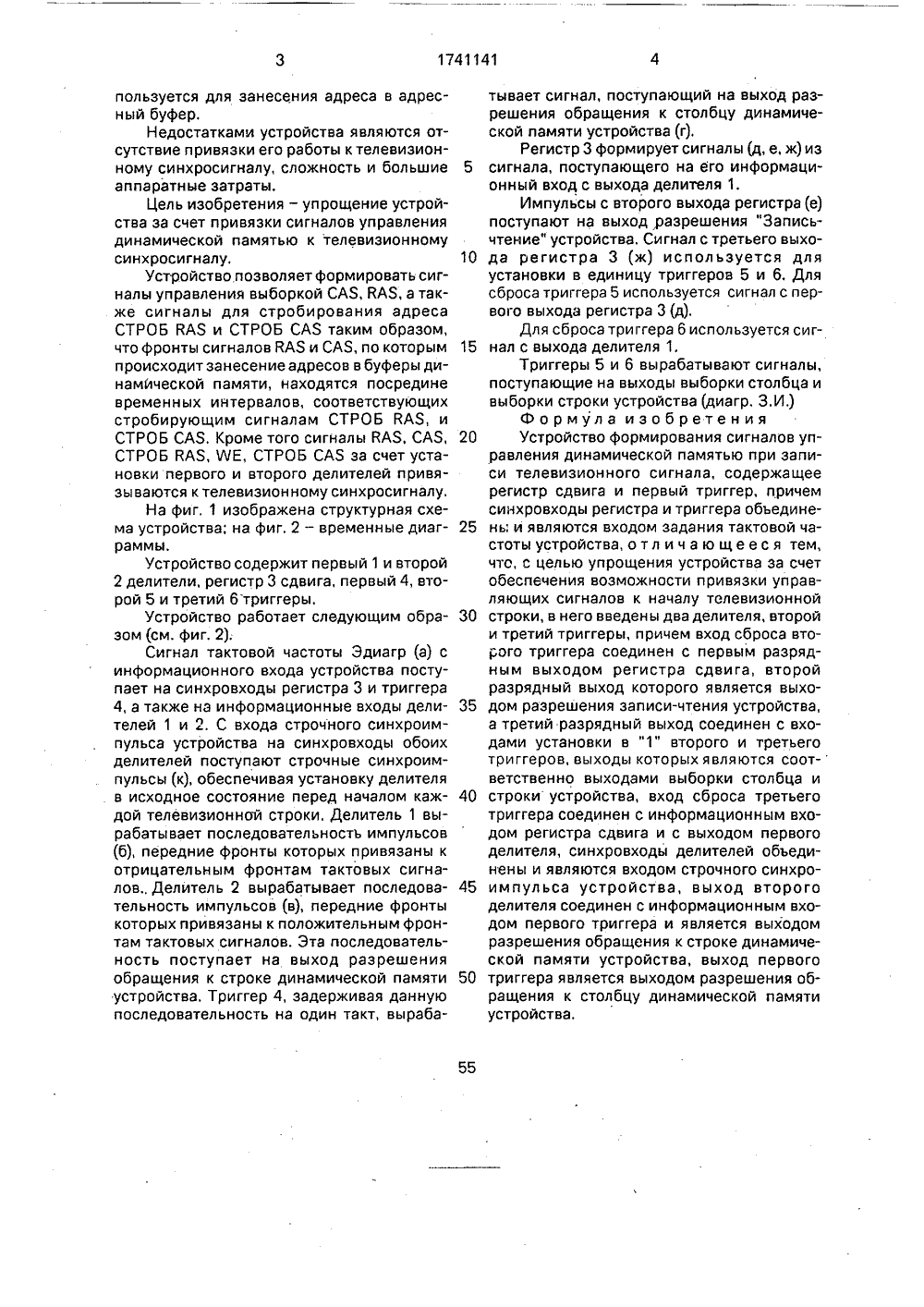

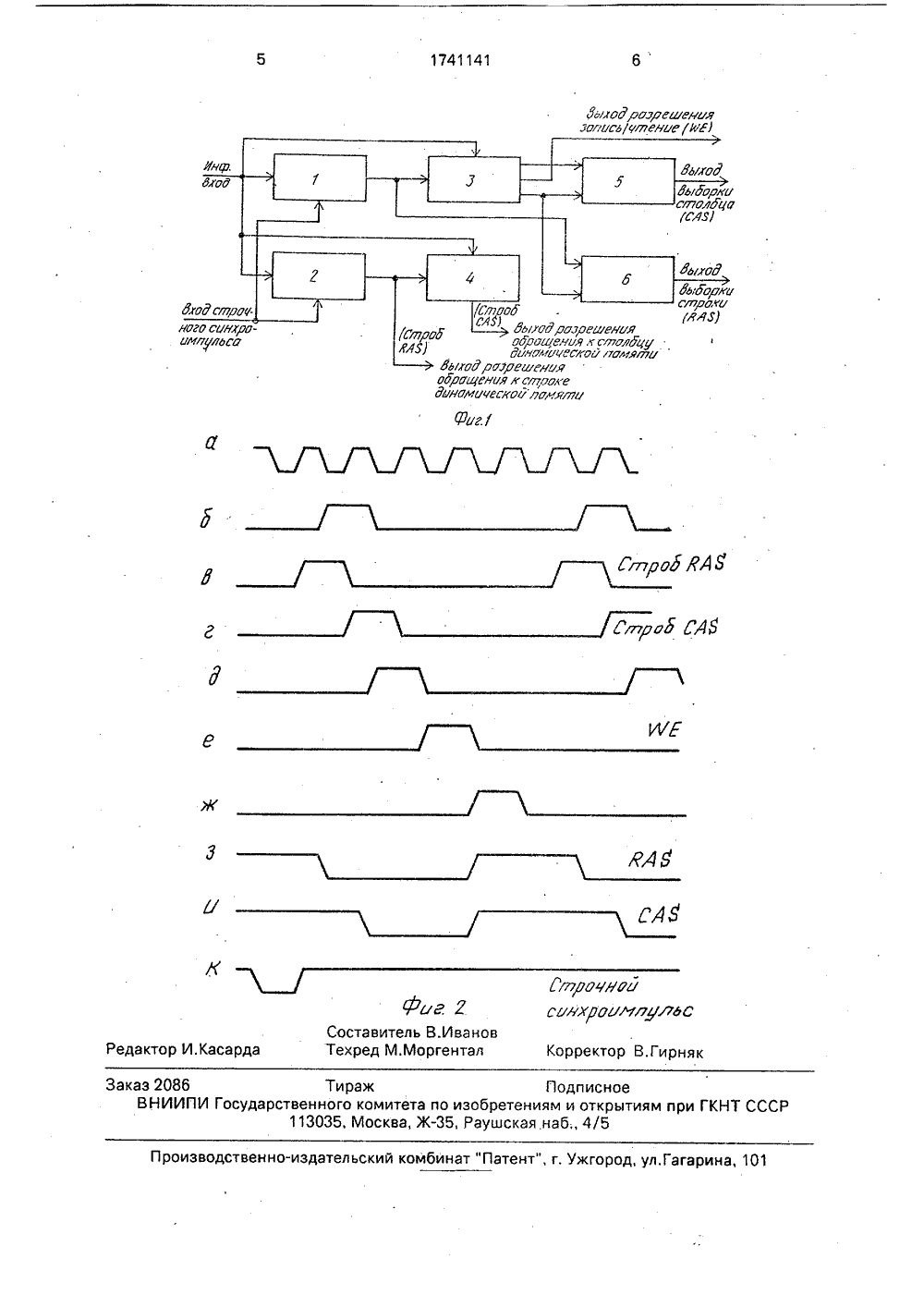

(51)5 6 06 Р 12/08 ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ РИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ 1(56) Патент ФРГ М 3311948 А 1,кл. 6 11 С 7/00, 1984.Патент Великобритании М 2138130,кл. 6 11 С 5/02, 0 06 Г 12/08,1984. Изобретение относится к устройствам управления динамической памятью и может быть использовано для управления динамической памятью при записи в нее кадра телевизионного изображения,Известно устройство для регенерации динамической памяти, содержащее процессор, блок управления, декодер адреса, вентили ввода-вывода, мультиплексор.Недостатком устройства является его сложность,Наиболее близким по технической сущности к предлагаемому является устройство для формирования сигналов управления, содержащее первый регистр, дешифратор, пять элементов И - НЕ, дваэлемента И, ИЛИ, три О-триггера, регистр сдвига, состоящий из 3 последовательно соединенных О-триггеров, три калиброванные линии задержки О-типа, Выход первого регистра подключен к дешифратору, выход которого подключен через первый и второй элементы И-НЕ к регистру сдвига и к первому элементу И,(54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛОВ УПРАВЛЕНИЯ ДИНАМИЧЕСКОЙ ПАМЯТЬЮ(57) Изобретение относится к импульсной технике и может быть использовано для формирования сигналов управления динамической памятью. Целью изобретения является упрощение устройства за счет обеспечения возможности привязки управляющих сигналов к началу телевизионной строки. Для этого в устройство, содержащее регистр сдвига и триггер, введены два делителя, два триггера и соответствующие связи. 2 ил. Второй вход этого элемента соединен с выходом первого разряда регистра, а выход - с первым О-триггером, выход которого соединен с вторым О-триггером, вторым элементом И и вторым входом элемента И - НЕ.Второй разряд регистра сдвига через элемент ИЛИ подключен к третьему О-триггеру, выход которого непосредственно и через линию задержки подключен к входам третьего элемента И - .НЕ. Выход регистра сдвига соединен с третьим выходом второго элемента И - Н Е и с вторым входом третьего элемента И-НЕ, выход которого соединен с входом четвертого элемента И-НЕ.Выходными сигналами устройства являются сигналы .выборки адреса строк РАЯ, сигналы выборки столбцов САЯ, сигнал записи ЮЕ.Входным сигналом является сигнал тактовой частоты СК, из которого путем задержки формируются тактовые сигналы СКД 1 и СКД 2, Сигнал СКД 1 поступает на тактовый вход первого О-триггера, а сигнал СКД 2 ис1741141 55 пользуется для занесения адреса в адресный буфер.Недостатками устройства являются отсутствие привязки его работы к телевизионному синхросигналу, сложность и большие аппаратные затраты,Цель изобретения - упрощение устройства за счет привязки сигналов управления динамической памятью к телевизионному синхросигналу,Устройство позволяет формировать сигналы управления выборкой САЯ, ВАЯ, а также сигналы для стробирования адреса СТРОБ ВАЯ и СТРОБ САЗ таким образом, что фронты сигналов ВАЯ и САЯ, по которым происходит занесение адресов в буферы динамйческой памяти, находятся посредине временных интервалов, соответствующих стробирующим сигналам СТРОБ ВАЯ, и СТРОБ САЯ. Кроме того сигналы ВАЯ, САЗ, СТРОБ ВАЯ, И/Е, СТРОБ САБ за счет установки первого и второго делителей привязываютсяя к телевизионному синхросигналу.На фиг, 1 изображена структурная схема устройства; на фиг, 2 - временные диаграммы.Устройство содержит первый 1 и второй 2 делители, регистр 3 сдвига, первый 4, второй 5 и третий 6 триггеры.Устройство работает следующим образом (см. фиг, 2);Сигнал тактовой частоты Эдиагр (а) с информационного входа устройства поступает на синхровходы регистра 3 и триггера 4, а также на информационные входы делителей 1 и 2, С входа строчного синхроимпульса устройства на синхровходы обоих делителей поступают строчные синхроимпульсы (к), обеспечивая установку делителя в исходное состояние перед началом каждой телевизионной строки, Делитель 1 вырабатывает последовательность импульсов (б), передние фронты которых привязаны к отрицательным фронтам тактовых сигналов., Делитель 2 вырабатывает последовательность импульсов (в), передние фронты которых привязаны к положительным фронтам тактовых сигналов, Эта последовательность поступает на выход разрешения обращения к строке динамической памяти устройства. Триггер 4, задерживая данную последовательность на один такт, выраба 5 10 15 20 25 30 35 40 45 50 тывает сигнал, поступающий на выход разрешения обращения к столбцу динамической памяти устройства (г),Регистр 3 формирует сигналы (д, е, ж) из сигнала, поступающего на его информационный вход с выхода делителя 1.Импульсы с второго выхода регистра (е) поступают на выход разрешения "Запись- чтение" устройства, Сигнал с третьего выхода регистра 3 (ж) используется для установки в единицу триггеров 5 и 6. Для сброса триггера 5 используется сигнал с первого выхода регистра 3 (д),Для сброса триггера 6 используется сигнал с выхода делителя 1.Триггеры 5 и 6 вырабатывают сигналы, поступающие на выходы выборки столбца и выборки строки устройства (диагр. З,И,)Формула изобретения Устройство формирования сигналов управления динамической памятью при записи телевизионного сигнала, содержащее регистр сдвига и первый триггер, причем синхровходы регистра и триггера обьединень: и являются входом задания тактовой частоты устройства, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства за счет обеспечения возможности привязки управляющих сигналов к началу телевизионной строки, в него введены два делителя, второй и третий триггеры, причем вход сброса второго триггера соединен с первым разрядным выходом регистра сдвига, второй разрядный выход которого является выходом разрешения записи-чтения устройства, а третий разрядный выход соединен с входами установки в "1" второго и третьего триггеров, выходы которых являются соот-ветственно выходами выборки столбца и строки устройства, вход сброса третьего триггера соединен с информационным входом регистра сдвига и с выходом первого делителя, синхровходы делителей объединены и являются входом строчного синхроимпульса устройства, выход второго делителя соединен с информационным входом первого триггера и является выходом разрешения обращения к строке динамической памяти устройства, выход первого триггера является выходом разрешения обращения к столбцу динамической памяти устройства.6 1741141 Р Р абраденоя к стоак донамицескайламя ГлроЯ РА Ы лраЕ С Ъую жюинхаоилульс юг гСоставитель В.Ивано едактор И.Касарда Техред М.Моргентал орректор Подписное обретениям и открытиям при ГКНТ СРаушская,наб 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 аказ 2086 Тираж ВНИИПИ Государственного комитета п 113035, Москва, Ж
