Установка для деформирования образцов материалов

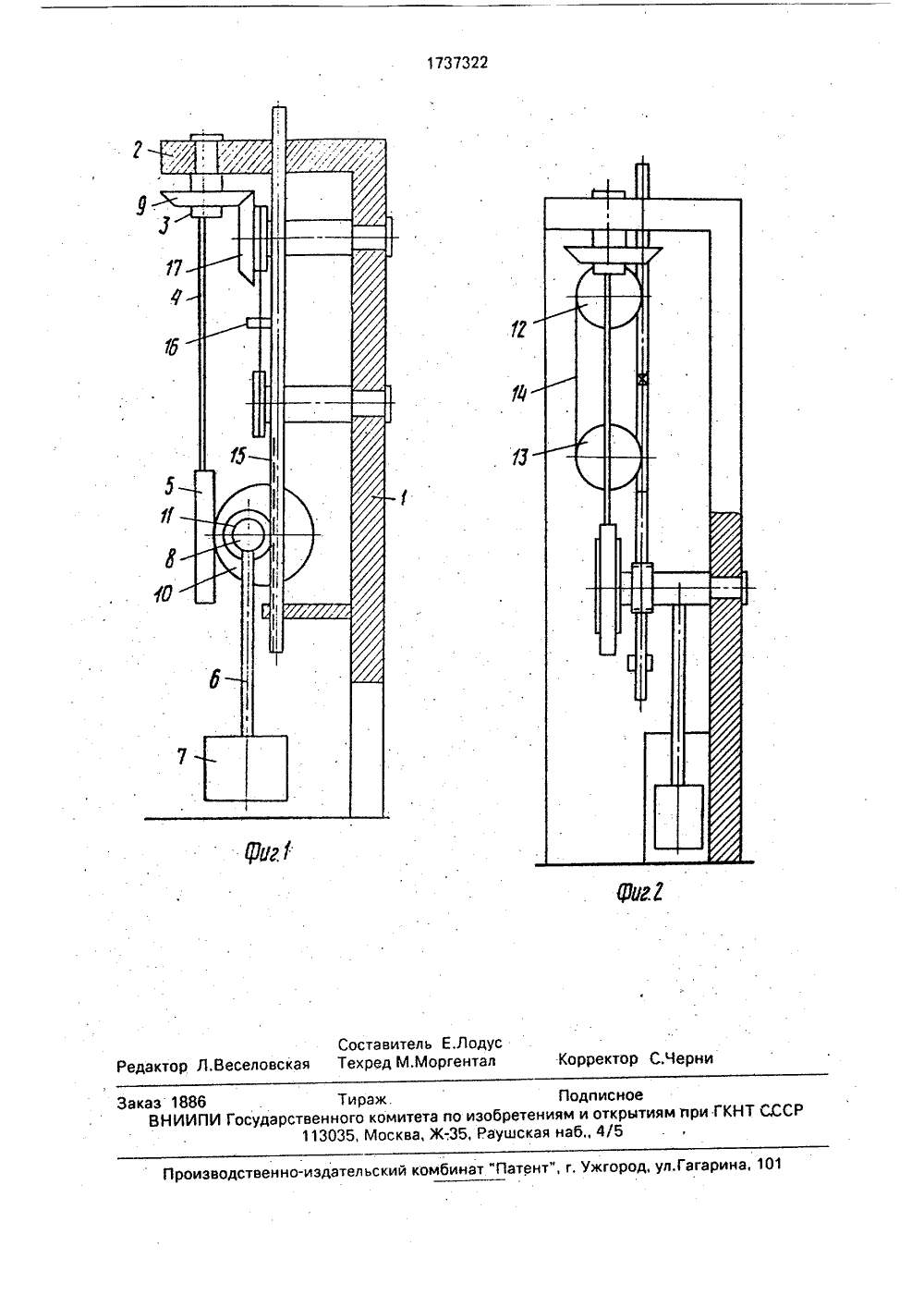

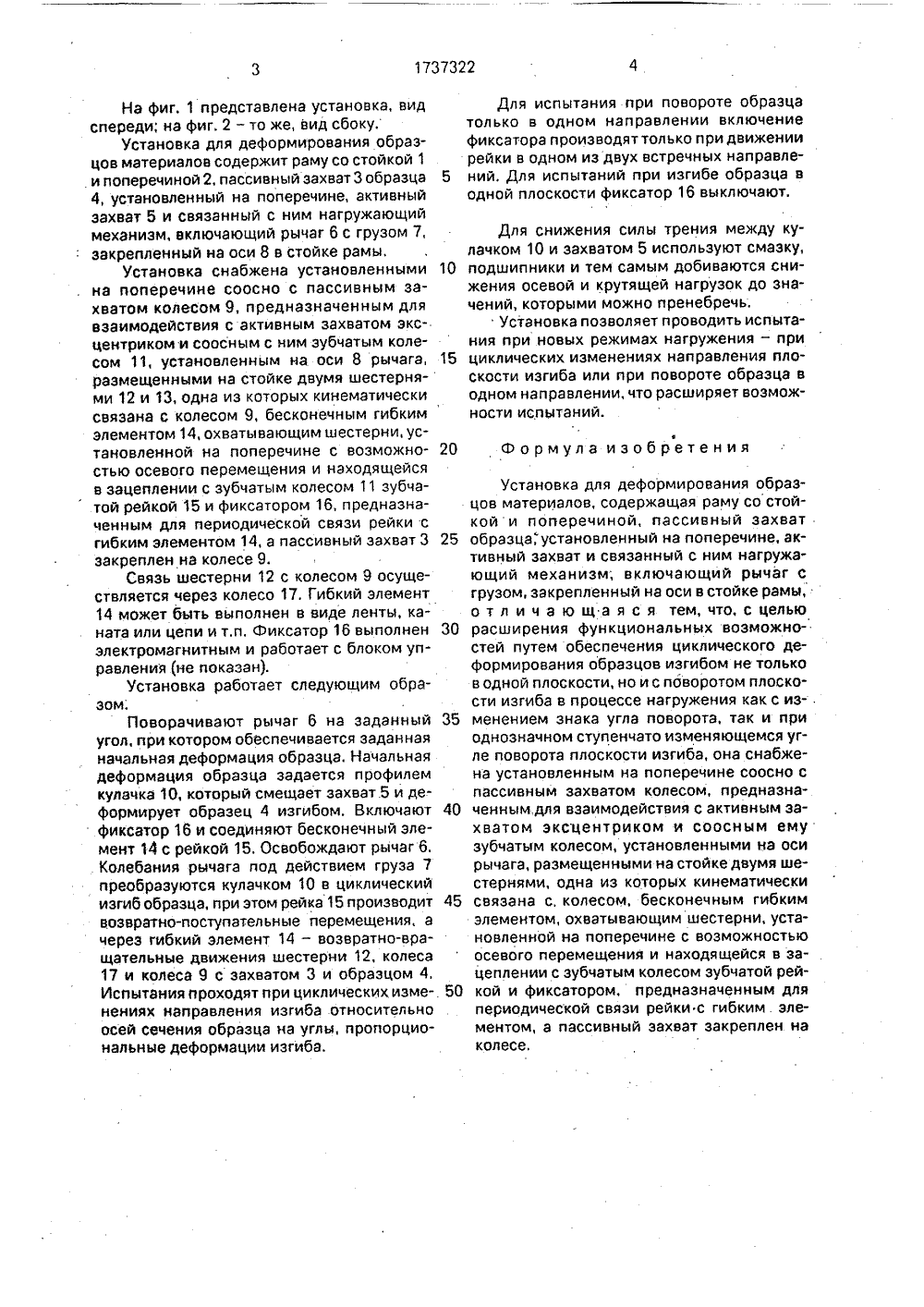

(5 оз 6 01 й 3/32 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) УСТАНОВКА ДЛЯ ДЕФОРМИРОВАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ(57) Изобретение относится к установкамдля деформирования образцов материаловпри испытании на прочность. Цель - расширение функциональных возможностей пуИзобретение относится к испытательной технике, к установкам для испытания образцов материалов на прочность,Известны установки для деформирования образцов материалов, содержащие раму со стойкой и поперечиной, пассивный захват образца, установленный на поперечине, активный захват и связанный с ним нагружающий механизм, включающий рычаг с грузом, закрепленный на оси в стойке рамы.Недостаток установок состоит в том, что испытания проводятся с изгибом образца топько в одной плоскости.Цель изобретения - расширение функциональных возможностей путем обеспечения циклического деформирования образцов изгибом не только в одной плоскости, но и с поворотом плоскости изгиба в процессе нагружения как с изменением знака угла повотем обеспечения циклического деформирования образцов изгибом Не только в одной плоскости, но и с поворотом плоскости изгиба в процессе нагружения как с изменением знака угла поворота, так и при однозначном ступенчато изменяющемся угле поворота плоскости изгиба. Установка содержит раму 1, захваты 3,5 образца 4, рычаг 6 с грузом 7, колесо 9, кулачок 10, рейку 15, шестерни с гибким элементом и фиксатором 16, При качаниях рычага кулачок 10 смещает захват 5, деформирует образец 4 изгибом и поворачивает посредством элементов кинематической связи захват 3 на угол, пропорциональный деформации изгиба. 2 ил. рота, так и при однозначном ступенчато изменяющемся угле поворота плоскости изгибаЦель достигается тем, что установка снабжена установленным на поперечине соосно пассивному захвату колесом, предназначенным для взаимодействия с активным захватом эксцентриком и соосным с ним зубчатым колесом, установленным на оси рычага, размещенными на стойке двумя шестернями, одна из которых кинематически связана с колесом, бесконечным гибким элементом, охватывающим шестерни, установленной на поперечине с возможностью осевого перемещения и находящейся в зацеплении с зубчатым колесом зубчатой рейкОй и фиксатором, предназначенным для периодической связи рейки с гибким элементом, а пассивный захват закреплен на колесе.На фиг. 1 представлена установка, видспереди; на фиг. 2 - то же, вид сбоку,Установка для деформирования образцов материалов содержит раму со стойкой 1и поперечиной 2, пассивный захват 3 образца 54, установленный на поперечине, активныйзахват 5 и связанный с ним нагружающиймеханизм, включающий рычаг 6 с грузом 7,закрепленный на оси 8 в стойке рамы,Установка снабжена установленными 10на поперечине соосно с пассивным захватом колесом 9, предназначенным длявзаимодействия с активным захватом эксцентриком и соосным с ним зубчатым колесом 11, установленным на оси 8 рычага, 15размещенными на стойке двумя шестернями 12 и 13, одна из которых кинематическисвязана с колесом 9, бесконечным гибкимэлементом 14, охватывающим шестерни, установленной на поперечине с возможностью осевого перемещения и находящейсяв зацеплении с зубчатым колесом 11 зубчатой рейкой 15 и фиксатором 16, предназначенным для периодической связи рейки сгибким элементом 14, а пассивный захват 3 25закреплен на колесе 9,Связь шестерни 12 с колесом 9 осуществляется через колесо 17. Гибкий элемент14 может быть выполнен в виде ленты, каната или цепи и т,п. Фиксатор 16 выполнен 30электромагнитным и работает с блоком управления (не показан),Установка работает следующим образом;Поворачивают рычаг 6 на заданный 35угол, при котором обеспечивается заданнаяначальная деформация образца. Начальнаядеформация образца задается профилемкулачка 10, который смещает захват.5 и деФормирует образец 4 изгибом. Включают 40фиксатор 16 и соединяют бесконечный элемент 14 с рейкой 15. Освобождают рычаг 6.Колебания рычага под действием груза 7преобразуются кулачком 10 в циклическийизгиб образца, при этом рейка 15 производит 45возвратно-поступательные перемещения, ачерез гибкий элемент 14 - возвратно-вращательные движения шестерни 12, колеса17 и колеса 9 с захватом 3 и образцом 4,Испытания проходят при циклических изме-. 50нениях направления изгиба относительноосей сечения образца на углы, пропорциональные деформации изгиба. Для испытания при повороте образца только в одном направлении включение фиксатора производят только при движении рейки в одном из двух встречных направлений. Для испытаний при изгибе образца в одной плоскости фиксатор 16 выключают.Для снижения силы трения между кулачком 10 и захватом 5 используют смазку, подшипники и тем самым добиваются снижения осевой и крутящей нагрузок до значений, которыми можно пренебречь.Установка позволяет проводить испытания при новых режимах нагружения - при циклических изменениях направления плоскости изгиба или при повороте образца в одном направлении, что расширяет возможности испытаний.Формула изобретенияУстановка для деформирования образцов материалов, содержащая раму со стойкой и поперечиной, пассивный захват образца,"установленный на поперечине, активный захват и связанный с ним нагружающий механизм; включающий рычаг с грузом, закрепленный на оси в стойке рамы, о т л и ч а ю щ а я с я тем, что, с целью расширения функциональных возможностей путем обеспечения циклического деформирования образцов изгибом не только в одной плоскости, но и с поворотом плоскости изгиба в процессе нагружения как с из-. менением знака угла поворота, так и при однозначном ступенчато изменяющемся угле поворота плоскости изгиба, она снабжена установленным на поперечине соосно с пассивным захватом колесом, предназначенным для взаимодействия с активным захватом эксцентриком и соосным ему зубчатым колесом, установленными на оси рычага, размещенными на стойке двумя шестернями, одна из которых кинематически связана с, колесом, бесконечным гибким элементом, охватывающим шестерни, установленной на поперечине с возможностью осевого перемещения и находящейся в зацеплении с зубчатым колесом зубчатой рейкой и фиксатором, предназначенным для периодической связи рейки с гибким. элементом, а пассивный захват закреплен на колесе,1737322 Составитель Е.ЛодусТехред М.Моргентал ектор С.Черни Веселовск едак изводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагари аказ 1886 Тираж. Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-,35, Раушская наб., 4/5
