173678

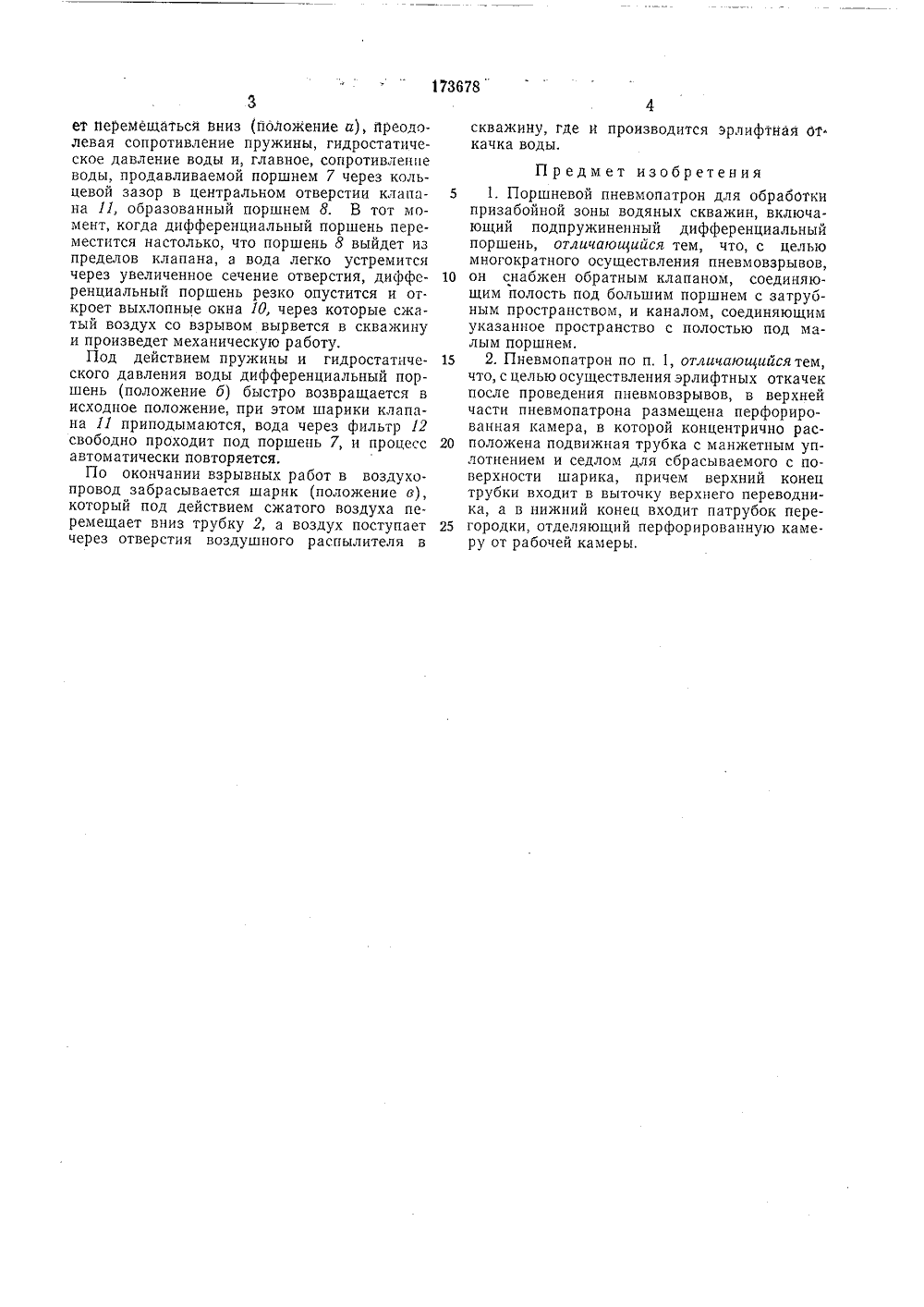

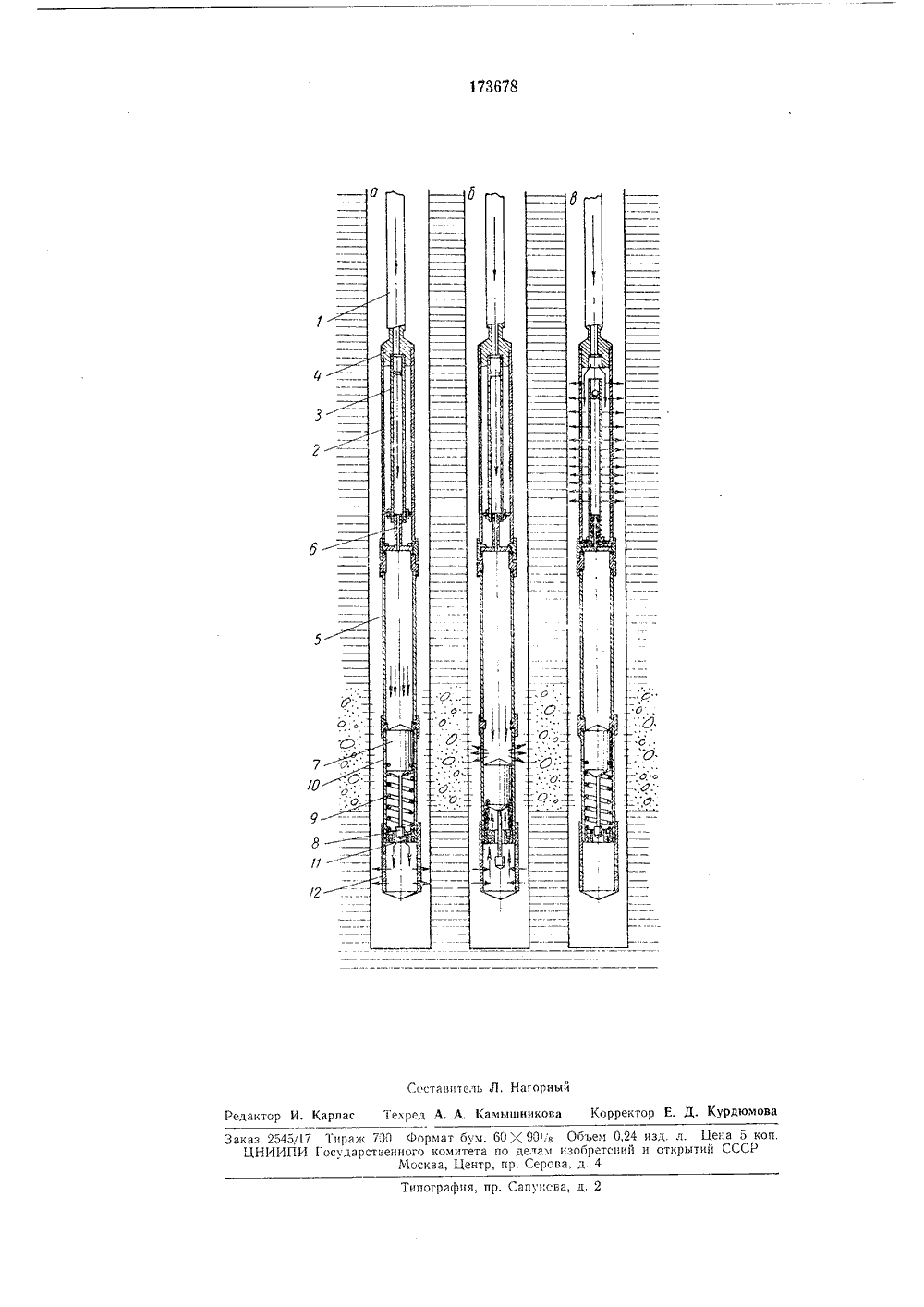

УЗ 678 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски Социалистически республикЗависимое от авт, свидетельства МЗаявлено 22.Ч.1964 ( 907496/22-3) л. 5 а, 41 соединением заявки Ы МПК оритет Государственныиномитет ло делаизобретенийи открытий СССР ДК 622.245.2(088,8) публиковано 06.Ч 111.1965. Бюллетеньата опубликования описания 24,1 Х.196 втор бнс н автоматическии , установленный в одписная группа1 О Известны поршневые пневматические патроны для отбойки породы, являющиеся механизмами одноразового действия и выполненные в виде цилиндрического корпуса, в котором размещен подпружиненный дифференциальный поршень, удерживаемый в верхнем положении срезным штифтом.Предлагаемый поршневой пневмопатрон для обработки призабойной зоны водяных скважин, содержащий подпружиненный дифференциальный поршень, снабжен обратным клапаном для соединения полости под большим поршнем со скважинным пространством и каналом, соединяющим указанное пространство с полостью под меньшим поршнем. Пневмопатрон позволяет производить пневмовзрывы многократно.В верхней части пневмопатрона размещена перфорированная камера, в которой концентрично расположена подвижная трубка с манжетным уплотнением и седлом для сбрасываемого с поверхности шарика. Верхний конец трубки входит в выточку верхнего переводника, а в нижний конец входит патрубок перегородки, отделяющий перфорированную ка. меру от рабочей камеры, Это позволяет производить эрлифтную откачку воды после проведения пневмовзрывов.На чертеже изображескважи нный пневмосна ряд пределах фильтра против водоносного горизонта.Пневмоснаряд состоит из трех основных частей: воздушного распылителя, рабочей каме 5 ры и разряжающего устройства, соединенныхмежду собой резьбовым замком и муфтой срезиновым уплотнением,Пневмоснаряд спущен в скважину на бурильных трубах (штангах) 1, которые и игра 10 ют роль воздухопровода, В камере 2 воздушного распылителя помещена трубка 3 с уплотнительным устройством на нижнем конце,Верхний конец трубки входит в выточку переводника 4 и давлением воздуха прижимается15 заостренным концом в его торец. Перед рабочей камерой 5 установлен сменный штуцер бс калиброванным отверстием, регулирующийскорость заполнения рабочей камеры сжатымвоздухом.20 Дифференциальный поршень разряжающего устройства состоит из большого поршня 7и соединяемого с ним на резьбе сменного малого поршня 8. Под действием пружины 9 игидростатического давления воды поршень 725 прижат к выступу муфты и перекрывает выхлопные окна 10, а поршень 8 находится впределах центрального отверстия шариковогоклапана 11.Под дЗО воздуха ействием возрастающего давлениядифференциальный поршень начина 1736783ет перемещаться Вниз (йоложение и), йреодолевая сопротивление пружины, гидростатическое давление воды и, главное, сопротивление воды, продавливаемой поршнем 7 через кольцевой зазор в центральном отверстии клапана 11, образованный поршнем 8. В тот момент, когда дифференциальный поршень переместится настолько, что поршень 8 выйдет из пределов клапана, а вода легко устремится через увеличенное сечение отверстия, дифференциальный поршень резко опустится и от. кроет выхлопные окна 10, через которые сжатый воздух со взрывом вырвется в скважину и произведет механическую работу.Под действием пружины и гидростатнческого давления воды дифференциальный поршень (положение б) быстро возвращается в исходное положение, при этом шарики клапана 11 приподымаются, вода через фильтр 12 свободно проходит под поршень 7, и процесс автоматически повторяется.По окончании взрывных работ в воздухопровод забрасывается шарик (положение в), который под действием сжатого воздуха перемещает вниз трубку 2, а воздух поступает через отверстия воздушного распылителя в скважину, где и производится эрлифтная Откачка воды.Предмет изобретения5 1. Поршневой пневмопатрон для обработкипризабойной зоны водяных скважин, включающий подпружиненный дифференциальныйпоршень, отличающийся тем, что, с цельюмногократного осуществления пневмовзрывов,10 он снабжен обратным клапаном, соединяющим полость под большим поршнем с затрубным пространством, и каналом, соединяющимуказанное пространство с полостью под малым поршнем.15 2. Пневмопатрон по п, 1, отличающийсятем,что, с целью осуществления эрлифтных откачекпосле проведения пневмовзрывов, в верхнейчасти пневмопатрона размещена перфорированная камера, в которой концентрично рас 20 положена подвижная трубка с манжетным уплотнением и седлом для сбрасываемого с поверхности шарика, причем верхний конецтрубки входит в выточку верхнего переводника, а в нижний конец входит патрубок пере 25 городки, отделяющий перфорированную камеру от рабочей камеры,Типография, пр. Сапунсва аз 25457 Тираж 700 Формат бум. ЦНИИПИ Государственного комитетаМосква, Центр ОМ 90 Объем 0,24 изд. л. Цена 5 коо делам изобретений и открытий СССРпр. Серова, д. 4
