Ящик-верстак

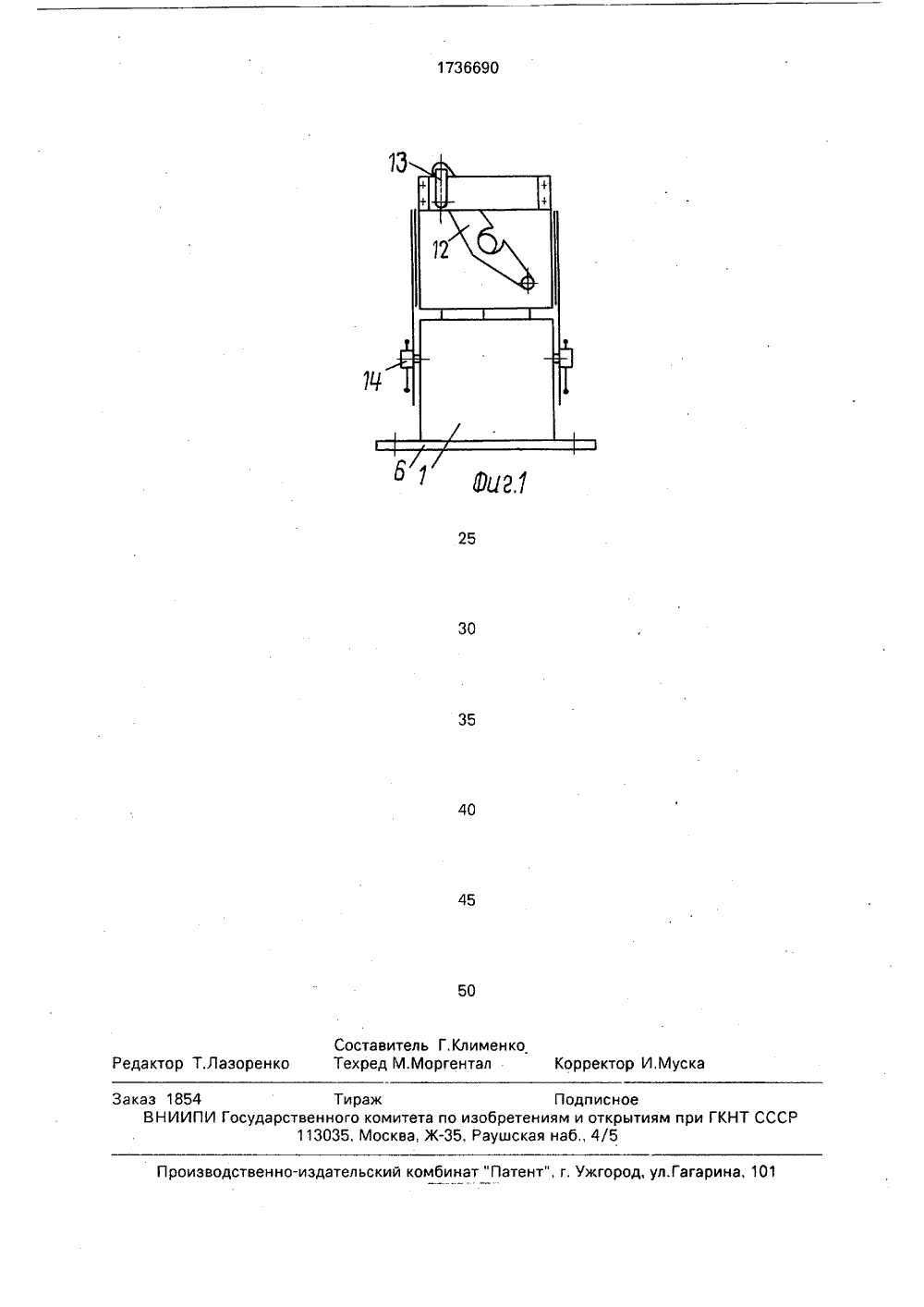

(11)25 Н 1/08 90 А ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИ ые работы в сель- издат, 1987, с; 31 -кл, В 25 Н 1/08,тся к слесарному ыть использовано репления обрабаа Сд(57) Изобретение относиоборудованию и может бна производстве для зак тываемых изделий. Цель изобретения - расширение эксплуатационных возможностей, повышение удобства и безопасности работы. Ящик-верстак крепится на рабочей поверхности посредством выступающих участков донной части 2 корпуса. Заготовка крепится к предметной доске 10, которая своей осью 11 вставляется в центральное отверстие 7 крышки 5. Поворот предметной доски 10 осуществляется посредством рычага с ручкой 13, Крышка 5 может быть зафиксирована под требуемым углом наклона к рабочей поверхности посредством секторов 8 с отверстиями 9, 2 ил,1736690 55 Изобретение относится к слесарномуоборудованию и может быть использованона производстве для закрепления обрабатываемых изделий.Известен верстак, состоящий из верстачной доски, специальных тисков, упорови подверстачья.Наиболее близким к предлагаемому является ящик-верстак, содержащий корпус,включающий донную часть, боковые стенки 10с ручкой и крышку,Однако известное устройство не обеспечивает удобной и безопасной обработкииэделий, а также имеет ограниченные эксплуатационные возможности. 15Целью изобретения является расширение эксплуатационных возможностей, повышение удобства и безопасности в работеза счет установки обрабатываемого изделияпод любым углом, 20Поставленная цель достигается тем, чтов ящике-верстаке, содержащем корпус,включающий донную часть, боковые стенкис ручкой и крышку, донная часть имеет выступающие за пределы боковых стенок участки для крепления к рабочей поверхности,в крышке выполнено центральное отвергстие, а ящик-верстак снабжен жестко связанными с крышкой секторами с рядомотверстий для фиксации крышки под заданным углом, предметной доской с осью дляустановки в центральном отверстии крышкии жестко связанным с предметной доскойрычагом для ее поворота и фиксации в заданном положении, 35На фиг.1 изображен ящик-верстак, общий вид; на фиг,2 - то же, вид сбоку.Ящик-верстак содержит корпус 1, включающий донную часть 2, боковые стенки 3 сручкой 4 и крышку 5. Донная часть 2 имеет 40выступающие за пределы боковых стенок 3участки 6 для крепления к рабочей поверхности. В крышке 5 выполнено центральноеотверстие 7, С крышкой 5 жестко связанысекторы 8 с рядом отверстий 9 для фиксации 45крышки 5 под заданным углом, В центральном отверстии 7 крышки 5 установленапредметная доска 10 с осью 11. С предметной доской 10 жестко связан рычаг 12 дляее поворота и фиксации в заданном положении,Работа на ящике-верстаке производится следующим образом.После доставки к рабочему месту за ручки 4 боковых стенок 3 ящик-верстак закрепляется на рабочем месте посредством выступающих участков 6 донной части 2 корпуса 1. Рабочее место может иметь горизонтальную, вертикальную или наклонную поверхность. Обрабатываемое изделие (не показано) крепится к предметной доске 10 известным способом с помощью подходящего крепежа - струбцин, клиньев, шурупов и т,д. Размеры предметной доски 10 выбираются по размерам заготовки, при этом ось 11 предметной доски 10 должна соответствовать центральному отверстию 7 крышки 5, Предметная доска 10 своей осью 11 помещается в центральное отверстие 7 крышки 5 и свободно, но без люфта, вращается на оси 11 относительно крышки 5, С помощью рычага 12 с ручкой 13 ось 11 закрепляется в нужном положении, при этом прорезь рычага 12 входит в соответствующий паз оси 11, прочно и надежно закрепляя предметную доску 10 на крышке 5 под требуемым углом, Угол наклона крышки 5 фиксируется болтами 14, Затем через отверстия 9 в секторах 8 этими же болтами 14 крышка 5 с предметной доской 10 и заготовкой закрепляется под нужным углом, После этого можно приступать к обработке заготовки,Формула изобретения Ящик-верстак, содержащий корпус, включающий донную часть, боковые стенки с ручкой и крышку, о т л и ч а ю щ и й с я тем, что, с целью расширения эксплуатационных возможностей, удобства и безопасности в работе, донная часть имеет выступающие за пределы боковых стенок участки для крепления к рабочей поверхности, в крышке выполнено центральное отверстие, а ящик-верстак снабжен жестко связанными с крышкой секторами с рядом отверстий для фиксации крышки под заданным углом, предметной доской с осью для установки в центральном отверстии крышки и жестко связанным с предметной доской рычагом для ее поворота и фиксации в заданном положении,173669040Составитель Г,Клименкоктор Т.Лазоренко Техред М.Моргентал Корректор И,Муска Заказ 1854 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5изводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
