Индикатор заполнения пылесборника пылесоса
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

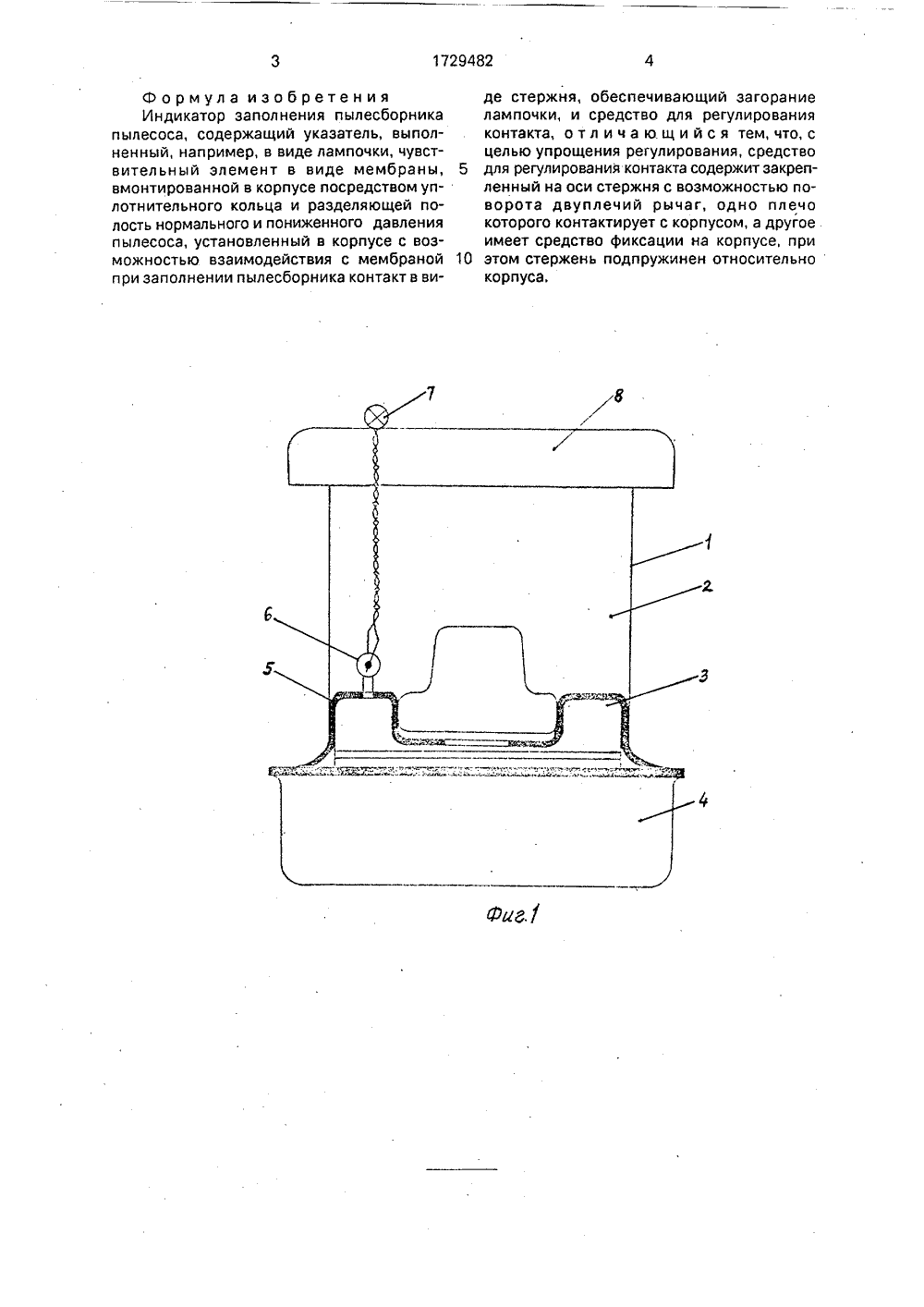

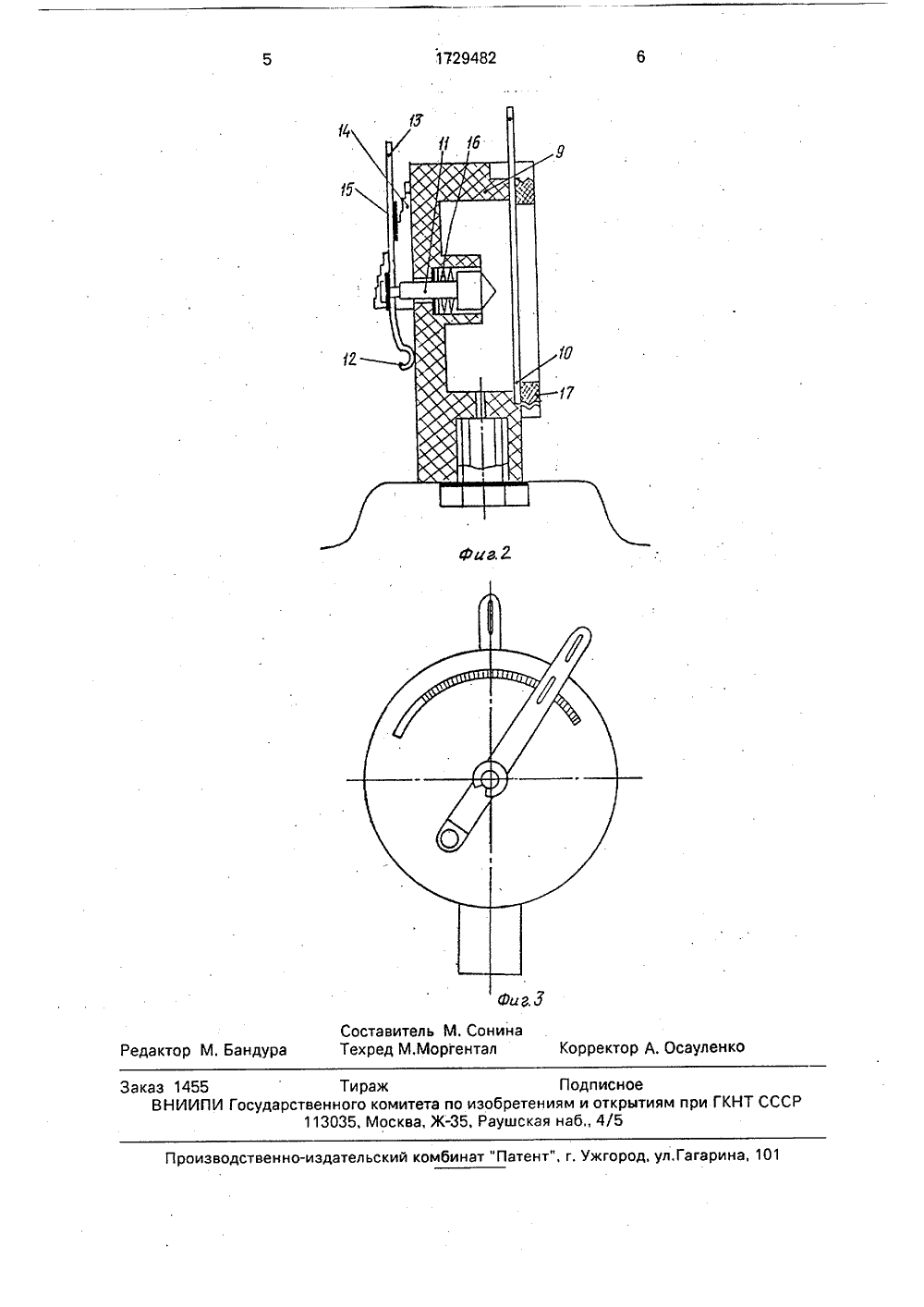

)5 А 4 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ регулир ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) ИНДИКАТОР ЗАПОЛНЕНИЯ ПЫЛЕСБОРНИКА ПЫЛЕСОСА(57) Сущность изобретения: индикатор заполнения пылесборника пылесоса содержит указатель, выполненный, например, в Изобретение относится к ующим средствам пылесоса.Цель изобретения - упрощение регулирования.На фиг. 1 представлен пылесос с размещенным в нем индикатором, общий вид; на фиг. 2 - индикатор заполнения пылесборника, разрез; на фиг, 3 - то же, вид спереди.В корпусе 1 пылесоса полость 2 нормального давления отделена от полости 3 пониженного давления и пылесборника 4 перегородкой 5. Индикатор 6 заполнения пылесоса расположен в полости 2 на перегородке и соединен с указателем 7, например в виде лампочки, размещенным на крышке 8 пылесоса.Индикатор 6 имеет корпус 9, в который вмонтирован чувствительный элемент в виде мембраны 10, являющейся составной функциональной частью перегородки 5. В корпусе 9 установлен с возможностью взавиде лампочки, чувствительный элемент в виде мембраны, вмонтированной в корпус посредством уплотнительного. кольца и разделяющей полости нормального и пониженного давлений пылесоса, установленный в корпусе с возможностью взаимодействия с мембраной при заполнении пылесборника контакт в виде стержня и средство для регулирования контакта. Последнее содержит закрепленный на оси стержня с возможностью поворота двуплечий рычаг, одно плечо которого контактирует с корпусом; а другое имеет средство фиксации на корпусе. Стержень подпружинен относительно корпуса.3 ил. имодействия с мембраной 10 при заполнении пылесборника 4 контакт 11 в виде стержня, обеспечивающий загорание лампочки 7, и средство регулирования контакта. Последнее содержит закрепленный на оси стержня 11 с возможностью поворота двуплечий рычаг, одно плечо 12 которого контактирует с корпусом 9, а другое 13 имеет средство 14 фиксации, контактирующее корпусом, содержащим выступ 15 со ступенчатыми делениями. Стержень 11 подпружинен пружиной 16 относительно корпуса 9. Мембрана 10 установлена в корпусе 9 посредством уплотнительного кольца 17.Для регулирования индикатора заполнения пылесборника достаточно рукой поставить рычаг в положение, соответствующее показаниям контрольных приборов. При ремонте пылесоса положение рычага легко изменить в соответствии с изменившимися рабочими характеристиками пылесоса,Формула изобретения Индикатор заполнения пылесборника пылесоса, содержащий указатель, выполненный, например, в виде лампочки, чувствительный элемент в виде мембраны, вмонтированной в корпусе посредством уплотнительного кольца и разделяющей полость нормального и пониженного давления пылесоса, установленный в корпусе с возможностью взаимодействия с мембраной при заполнении пылесборника контакт в виде стержня, обеспечивающий загорание лампочки, и средство для регулирования контакта, отл и ч а ю щи й с я тем, что, с целью упрощения регулирования, средство 5 для регулирования контакта содержит закрепленный на оси стержня с возможностью поворота двуплечий рычаг, одно плечо которого контактирует с корпусом, а другое .имеет средство фиксации на корпусе, при 10 этом стержень подпружинен относительнокорпуса.. Осауленк орр водственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 Заказ 1455 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4472459, 18.08.1988
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "УРАЛЭЛЕКТРОТЯЖМАШ" ИМ. В. И. ЛЕНИНА
ИСАЕВ НИКОЛАЙ АЛЕКСАНДРОВИЧ, АГЕНОСОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, НЕВЬЯНЦЕВ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: A47L 9/19
Метки: заполнения, индикатор, пылесборника, пылесоса
Опубликовано: 30.04.1992
Код ссылки
<a href="https://patents.su/3-1729482-indikator-zapolneniya-pylesbornika-pylesosa.html" target="_blank" rel="follow" title="База патентов СССР">Индикатор заполнения пылесборника пылесоса</a>
