Языкодержатель

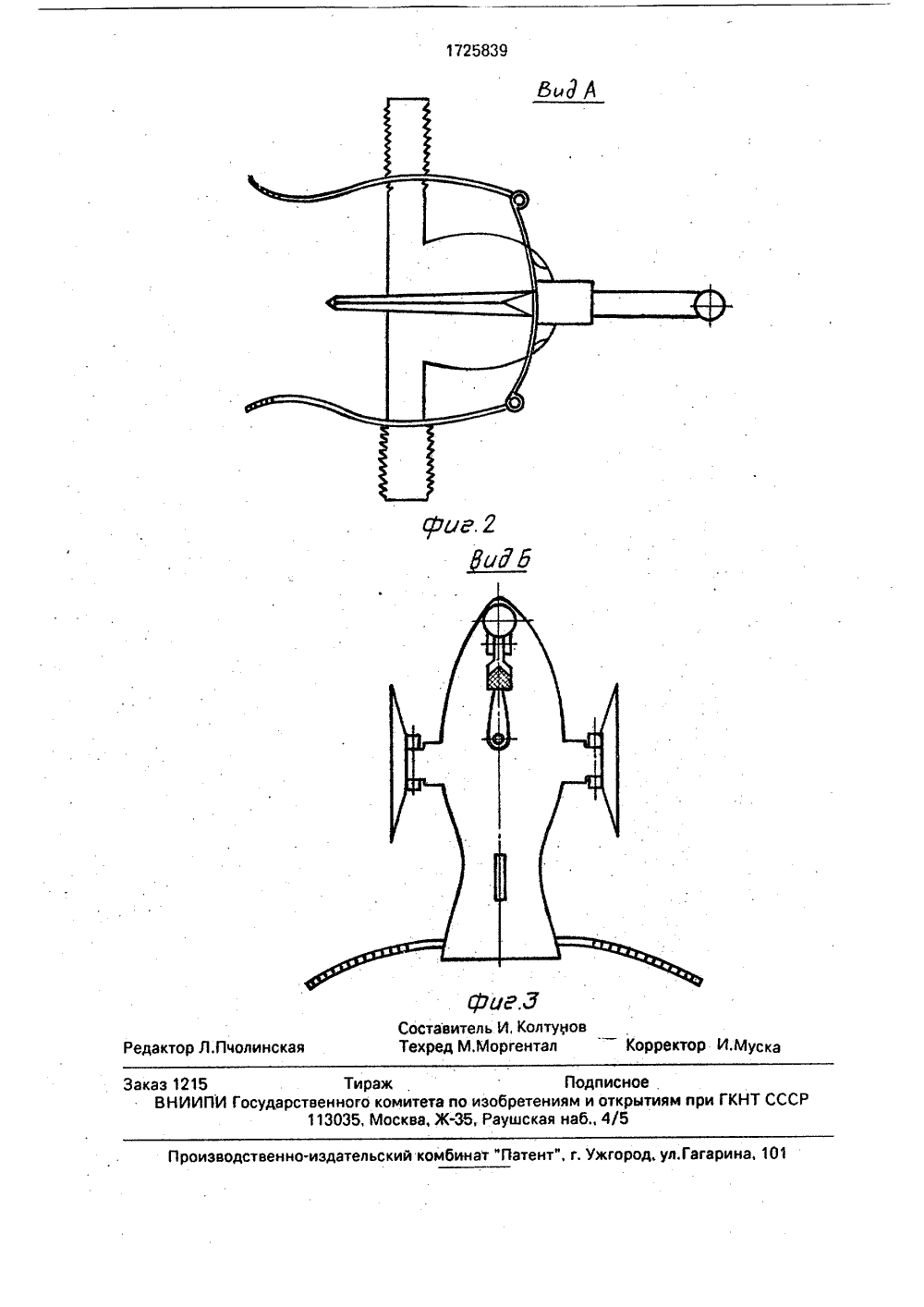

союз советскихСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 25839 9) .Ы 2 5 А 61 813 ГОС ПО И ПРИ ИЕ ИЗОБРЕТЕНИ цинский институт ьство СССР3/00, 1985,Ьится к медицинскойтения - снижение АРСТВЕННЫЙ КОМИТЕТОБРЕТЕНИЯМ И ОТКРЫТИЯНТСССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение отностехнике. Цель изобре травматичностиЯзыкодержатель имеет корпус 4 с опорными пластинами 8 и захватом 1 с острым шипом 3, корпус снабжен хвостовиками 5, а опорные пластины установлены шарнирно и снабжены держателями повязки, выполненными в виде дополнительных хвостовиков 9. Острым шипом 3 прокалывают язык и оттягивают его захватом 1, под пластины 8 подкладывают кровоостэнавливающий тампон с фиксацией устройства на подбородке за хвостовики 5 и 9 марлевыми подвязками. 1 з.п.ф-лы, 3 ил.ности, корпус выполнен в виде пластины5 С-образной формы в одной плоскости, изо 10 Изобретение относится к медицинской технике, в частности к хирургическим устройствам для фиксации и вытягивания языка для предотвращения западания языка, возникающих при угрозе асфиксии, особенно дислокационной, при ранениях нижнего отдела лица,Известен языкодержатель, выполненный в виде изогнутого по дуге стержня, на котором расположен захват языка с возможностью его вращения и перемещения или на захвате расположен с возможностью его продольного перемещения.Недостатком известного устройства является сложность крепления внеротовой дуги на корпусе языкодержателя и неудобство перемещения шипа для захвата языка,Цель изобретения - снижение травматичности и удобство применения при оказании помощи раненым в стационарных и особенно в полевых условиях в состояниях, угрожающих асфиксией, когда в полости рта наблюдается обильное кровотечение с кровяными Сгустками, рвотными массами, различными инородными телами, попадание которых в просвет гортани или трахеи может вызвать асфиксию и при несвоевременной оказании экстренной помощи смерть раненого.Для,достижения указанной цели фиксатор языка, состоит из корпуса и собственно фиксатора, причем корпус выполнен иэ пластины, изогнутой по .форме подбородка и шарнирно укрепленных на указанной пластине зеркал, изогнутых по форме щек и заканчивающихся хвостовиками для закрепления марлевой повязки.На вогнутой пластине укреплена втулка с кремальерным замком, в котором установлен фиксатор. Фиксатор представляет собой стержень с заостренным крючком на рабочем конце, на рукоятке фиксатор выполнены зубцы кремальеры.На фиг. 1 изображен языкодержатель, общий вид; на фиг. 2 - вид А на фиг, 1; на фиг. 3 - вид Б на фиг. 1.Языкодержатель имеет фиксатор 1, зубцы 2 кремальеры на рукоятке фиксатора,рабочий крючок 3 с заостренным концом, корпус 4 - пластина, изогнутая по форме подбородка с держателями 5 для марлевой повязки, направляющая втулка 6 с крамельерным замком 7, шарнирно укрепленные зеркала 8 с хвостовиками 9 - держателями марлевой повязки. 5 10 15 20 25 30 35 Фиксируемый рукой за корпус-пластину 4 яэыкодержатель рабочим крючком 3 с заостренным концом прокалывает неповрежденную часть языка. Прижав кремальерный замок 7, оттягивают рабочий крючок 3 с заостренным концом в направляющей втулке 6 до необходимого вытяжения языка и фиксируют его в этом положении к ремальерным замком, Под шарнирно укрепленные на корпусе - пластине 4 зеркала 8 подкладывают соответственно раневой поверхности кровоостанавливающие тампоны и фиксируют языкодержатель на подбородке,Контроль за фиксацией языка и при необходимости вытягивания его вперед и назад осуществляется рабочим крючком 3 с заостренным концом путем регуляции его движения кремальерным замком 7 в направляющей втулке 6,Снимают языкодержатель, развязав марлевые повязки, отведя шарнирные держатели, ослабив давление кремальерного замка 7 на рабочий крючок 3 с заостренным концом и подтянув его кверху для выведения острия крючка 3 из ткани языка,В описанном яэыкодержателе предложена новая облегченная схема конструкции корпуса-пластины, соединенного в едином блоке с шарнирно укрепленными держателями, направляющей втулкой, кремальерным замком, позволяющим проводить движение рабочего крючка с заостренным концом и регулировать положение языка.Формула изобретения 1. Яэыкодержатель, содержащий корпус с симметрично установленными опорными пластинами и захватом с острым шипом, установленным в корпусе с возможностью перемещения и фиксации, о т л и ч а ю щ ий с я тем, что, с целью снижения травматичгнутой под подбородок во взаимно перпендикулярной плоскости, при этом корпус снабжен двумя симметрично установленными хвостовиками с рифлениями, а опорные пластины установлены на корпусе шарнирно и снабжены держателями повязки, выполненными в виде дополнительных хвостовиков с рифлениями.2. Языкодержатель по п.1, о т л и ч а ющ и й с я тем, что корпус снабжен втулкой с кремальерой; в которой установлен захват.1725839 ФигУ Составитель И, Колту Техред М.Моргента Корректор И.Мус актор Л,Пчолинска изводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10 з 1215 Тираж , ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская наб., 4/5
