Фиксатор заготовок к станку для раздачи концов труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

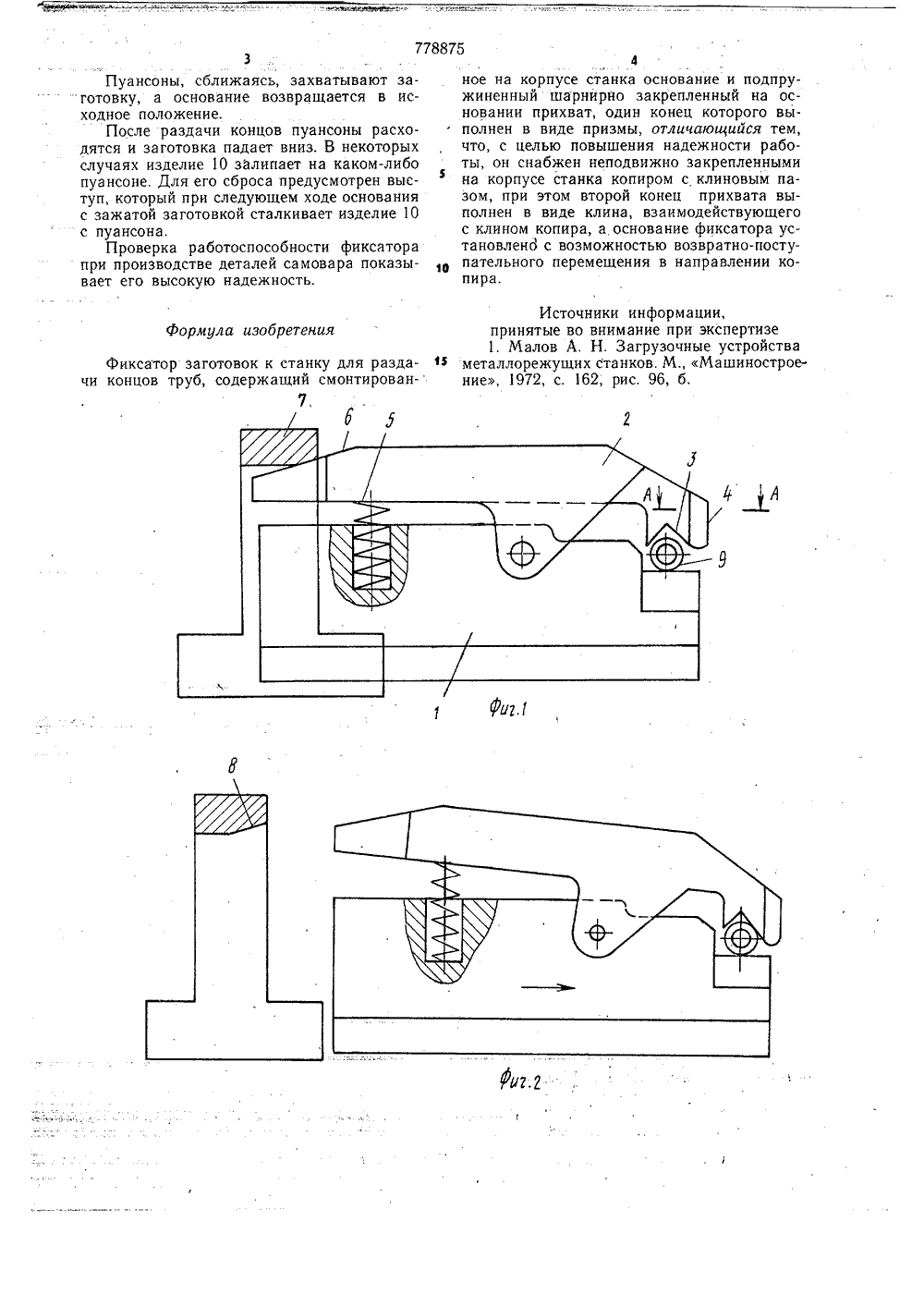

О П-И".С-"А-"Н -И Е ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик 111778875 Фф Ли,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл.з В 21 Р 41/02 Гасударственный комитет Опубликовано 15.11.80. Бюллетень42по делам изобретений и открытийДата опубликования описания 25.11.80(54) ФИКСАТОР ЗАГОТОВОК К СТАНКУ ДЛЯ3 РАЗДАЧИ КОНЦОВ ТРУБ Изобретение относится к области изменения диаметра концов труб обработкой давлением.Известен фиксатор заготовок, содержащий основание и подпружиненный шарнирно закрепленный на основании прихват, один конец которого выполнен в виде призмы 1.Недостаток фиксатора зак,почается в поднимании прихвата заготовкой, что снижает надежность правильной ее установки.Цель изобретения - повышение надежности работы фиксатора. Поставленная цель достигается тем, что фиксатор снабжен неподвижно установленным на корпусе станка копиром с клиновым пазом, второй конец прихвата выполнен в виде клина, взаимодействующего с клином копира, а основание фиксатора смонтировано с возможностью его перемещения в направлении копира.На фиг. 1 схематически показан фиксатор, в раскрытом положении; на фиг. 2 - то же, в положении зажима; на фиг. 3 - разрез А - А на фиг. 1; на фиг. 4 - момент сбрасывания прихватом заготовки, залипшей на пуансоне. 2Фиксатор состоит из основания 1, смонтированного на корпусе станка для раздачи концов труб двумя коническими пуансонами. На основании шарнирно закреплен прихват 2, конец 3 которого выполнен в виде призмы со сбрасывателем 4 заготовок.Другой конец прихвата подпружинен пружиной 5 и имеет скос в виде клина 6. На корпусе станка неподвижно смонтирован копир 7, в котором выполнен паз с клином 8.Основание 1 вместе с прихватом 2 имеет 1 О возможность перемещаться от привода (начертеже не показан) в направлении к копиру 7 и обратно,Фиксатор работает следующим образом.В исходном положении основание 1 входит впаз копира и клин 8, взаимодеиствуя с клином 6 прихвата, отжимает его. Заготовка 9 подается приводом на губку основания 1, а затем оно перемещается от копира 8. Под давлением пружины 5 прихват поворачивается и зажимает заготовку 9. Основание 1 перемещается до тех пор, пока ось заготовки совпадает с осью конических пуансонов,7788753 4Пуансоны, сближаясь, захватывают за- ное на корпусе станка основание и подпруготовку, а основание возвращается в ис- жиненный шарнирно закрепленный на осходное положение. новании прихват, один конец которого выПосле раздачи концов пуансоны расхо- полнен в виде призмы, отличающийся тем, дятся и заготовка падает вниз. В некоторых, что, с целью повышения надежности рабослучаях изделие 10 залипает на каком-либо ты, он снабжен неподвижно закрепленными пуансоне, Для его сброса предусмотрен выс- на корпусе станка копиром с клиновым патуп, который при следующем ходе основания зом, при этом второй конец прихвата выс зажатой заготовкой сталкивает изделие 10 полнен в виде клина, взаимодействующего с пуансона. с клином копира, а основание фиксатора усПроверка работоспособности фиксатора тановлено с возможностью возвратно-поступри производстве деталей самовара показы-пательного перемещения в направлении ковает его высокую надежность. пира. Источники информации,принятые во внимание при экспертизе 1. Малов А, Н. Загрузочные устройства металлорежущих станков. М., Машиностроение, 1972, с. 162, рис. 96, б. Формула изобретения Фиксатор заготовок к станку для раздачи концов труб, содержащий смонтирован 1Составитель И Техред К. ШУф Тираж 986 ВНИИПпо113035,филиал ПП 4/5тная едактор В. Романенкаказ 7898/8 И Государственного делам изобретений осква, Ж - 35, РауПатент, г. Ужго Капитоноврич Корректор М. ВигулаПодписноекомитета СССРи открытийшская наб д.од ул П роек 4
СмотретьЗаявка
2654569, 14.08.1978
ПРЕДПРИЯТИЕ ПЯ А-3749
ЕГОРОВ НИКОЛАЙ МИХАЙЛОВИЧ, ПОНОМАРЕВ ВЛАДИМИР БОРИСОВИЧ, МАКСИМОВ ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B21D 41/02
Метки: заготовок, концов, раздачи, станку, труб, фиксатор
Опубликовано: 15.11.1980
Код ссылки
<a href="https://patents.su/3-778875-fiksator-zagotovok-k-stanku-dlya-razdachi-koncov-trub.html" target="_blank" rel="follow" title="База патентов СССР">Фиксатор заготовок к станку для раздачи концов труб</a>
