Бункер для сыпучих материалов

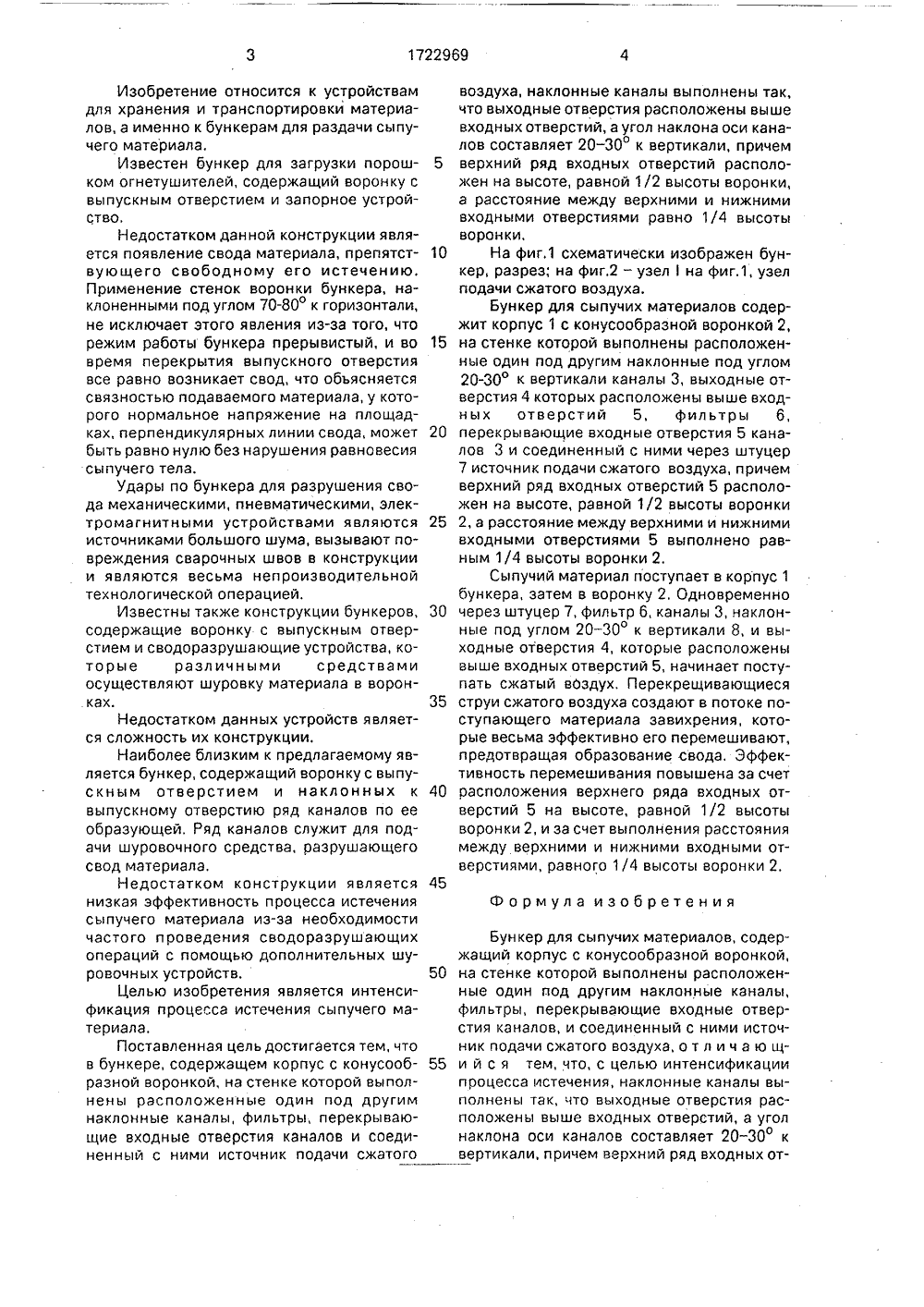

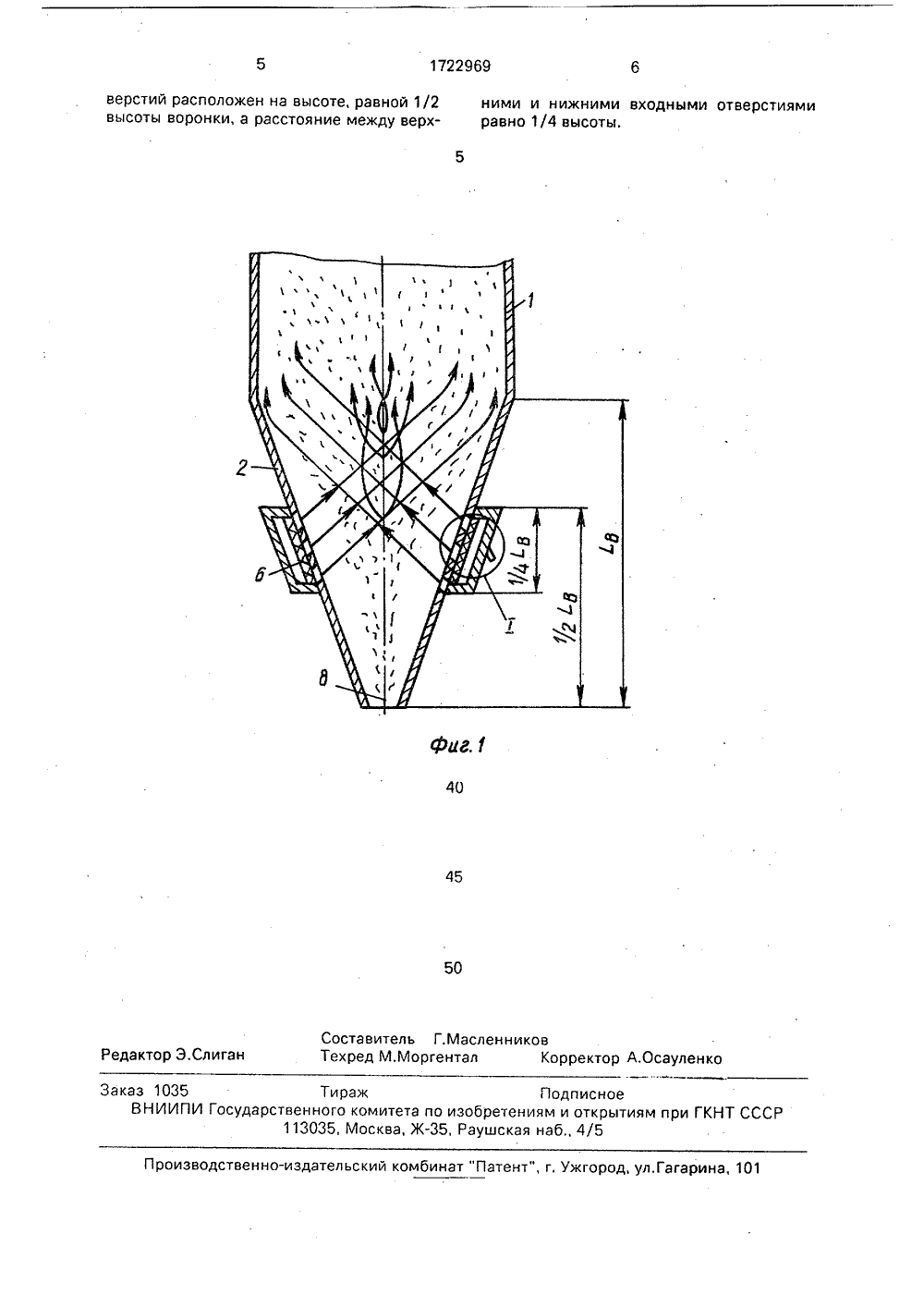

(51) 5 В ПИСАНИЕ ИЗОБРЕТЕН вод "Штамп ин и Л.И,Ма ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) БУНКЕР ДЛЯ СЫПУЧИХ(57) Изобретение относитсядля хранения и транспортирлов, а именно к бункерам длячих материалов. Цельюявляется интенсификация пр", ФРГ, И.И., Колобов о транспорта, 376, рис.4.20 а, МАТЕРИАЛОВ к устройствам овки материараздачи сыпуизобретения оцесса истече 2стенке воронки бункера выполнены оженные один под другим наклонуглом 20 - 30 к вертикали каналы 3, ые отверстия 4 которых расположее входных отверстий 5, причем верд входных отверстий 5 расположен оте, равной 1/2 высоты воронки, а яние между верхними и нижними ми отверстиями 5 выполнено рав высоты воронки. Сжатый воздух, ающий в бункер через ряд наклонных в 3, создает в потоке поступающего ала завихрения, предотвращающие вание свода. Размерные параметры ожения ряда каналов 3 увеличивают ивность перемешивания сыпучего элд. 2 ил,ния, В распол ные под выходн ны выш хний ря на выс рассто входнь ным 1/ поступ канало матери образо распол эффект матери50 55 Изобретение относится к устройствам для хранения и транспортировки материалов, а именно к бункерам для раздачи сыпучего материала.Известен бункер для загрузки порошком огнетушителей, содержащий воронку с выпускным отверстием и запорное устройство,Недостатком данной конструкции является появление свода материала, препятствующего свободному его истечению. Применение стенок воронки бункера, наклоненными под углом 70-80 к горизонтали, не исключает этого явления из-за того, что режим работы бункера прерывистый, и во время перекрытия выпускного отверстия все равно возникает свод, что объясняется связностью подаваемого материала, у которого нормальное напряжение на площадках, перпендикулярных линии свода, может быть равно нулю без нарушения равновесия сыпучего тела,Удары по бункера для разрушения свода механическими, пневматическими, электромагнитными устройствами являются источниками большого шума, вызывают повреждения сварочных швов в конструкции и являются весьма непроизводительной технологической операцией.Известны также конструкции бункеров, содержащие воронку с выпускным отверстием и сводоразрушающие устройства, которые различными средствами осуществляют шуровку материала в воронках,Недостатком данных устройств является сложность их конструкции.Наиболее близким к предлагаемому является бункер, содержащий воронку с выпускным отверстием и наклонных к выпускному отверстию ряд каналов по ее образующей, Ряд каналов служит для подачи шуровочного средства, разрушающего свод материала.Недостатком конструкции является низкая эффективность процесса истечения сыпучего материала из-за необходимости частого проведения сводоразрушающих операций с помощью дополнительных шуровочн ых устройств.Целью изобретения является интенсификация процесса истечения сыпучего материала.Поставленная цель достигается тем, что в бункере, содержащем корпус с конусообразной воронкой, на стенке которой выполнены расположенные один под другим наклонные каналы, фильтры, перекрывающие входные отверстия каналов и соединенный с ними источник подачи сжатого 5 10 15 20 25 30 35 40 45 воздуха, наклонные каналы выполнены так, что выходные отверстия расположены выше входных отверстий, а угол наклона оси каналов составляет 20-30 к вертикали, причем верхний ряд входных отверстий расположен на высоте, равной 1/2 высоты воронки, а расстояние между верхними и нижними входными отверстиями равно 1/4 высоты воронки,На фиг.1 схематически изображен бункер, разрез; на фиг,2 - узел на фиг.1, узел подачи сжатого воздуха.Бункер для сыпучих материалов содержит корпус 1 с конусообразной воронкой 2, на стенке которой выполнены расположенные один под другим наклонные под углом 20-30 к вертикали каналы 3, выходные отверстия 4 которых расположены выше входных отверстий 5, фильтры 6, перекрывающие входные отверстия 5 каналов 3 и соединенный с ними через штуцер 7 источник подачи сжатого воздуха, причем верхний ряд входных отверстий 5 расположен на высоте, равной 1/2 высоты воронки 2, а расстояние между верхними и нижними входными отверстиями 5 выполнено равным 1/4 высоты воронки 2,Сыпучий материал поступает в корпус 1 бункера, затем в воронку 2. Одновременно через штуцер 7, фильтр б, каналы 3, наклонные под углом 20 - 30 к вертикали 8, и выходные отверстия 4, которые расположены выше входных отверстий 5, начинает поступать сжатый вОздух. Перекрещивающиеся струи сжатого воздуха создают в потоке поступающего материала завихрения, которые весьма эффективно его перемешивают, предотвращая образование свода. Эффективность перемешивания повышена за счет расположения верхнего ряда входных отверстий 5 на высоте, равной 1/2 высоты воронки 2, и за счет выполнения расстояния между верхними и нижними входными отверстиями, равного 1/4 высоты воронки 2,Формула изобретения Бункер для сыпучих материалов, содержащий корпус с конусообразной воронкой, на стенке которой выполнены расположенные один под другим наклонные каналы, фильтры, перекрывающие входные отверстия каналов, и соединенный с ними источник подачи сжатого воздуха, о т л и ч а ю щи й с я тем, что, с целью интенсификации процесса истечения, наклонные каналы выполнены так, что выходные отверстия расположены выше входных отверстий, а угол наклона оси каналов составляет 20 - 30 к вертикали, причем верхний ряд входных от1722969 Составитель Г.Масленниковдактор Э,Слиган Техред М.Моргентал Корректор А,Осауленко аказ 1035 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открыти 113035, Москва, Ж, Раушская наб., 4/5 при ГКНТ СССР Производственно-издательский комбинат "Патент", г. Ужгоро гарина, 10 верстий расположен на высоте, равной 1/2 ними и нижними входными отверстиямивысоты воронки, а расстояние между верх- равно 1/4 высоты.
