Система регулирования температур в многосекционных нагревательных установках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1718013
Автор: Райбман
Текст

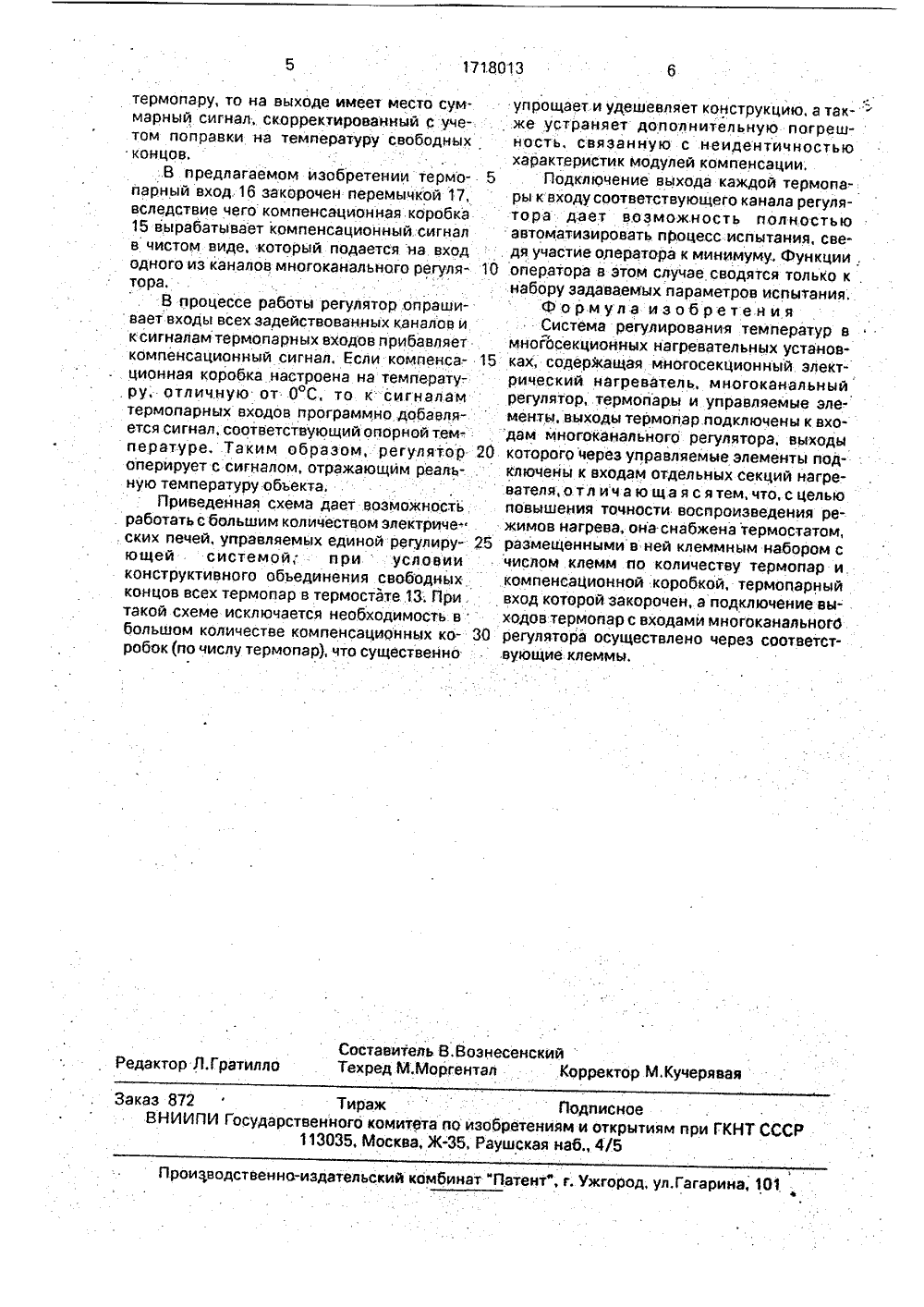

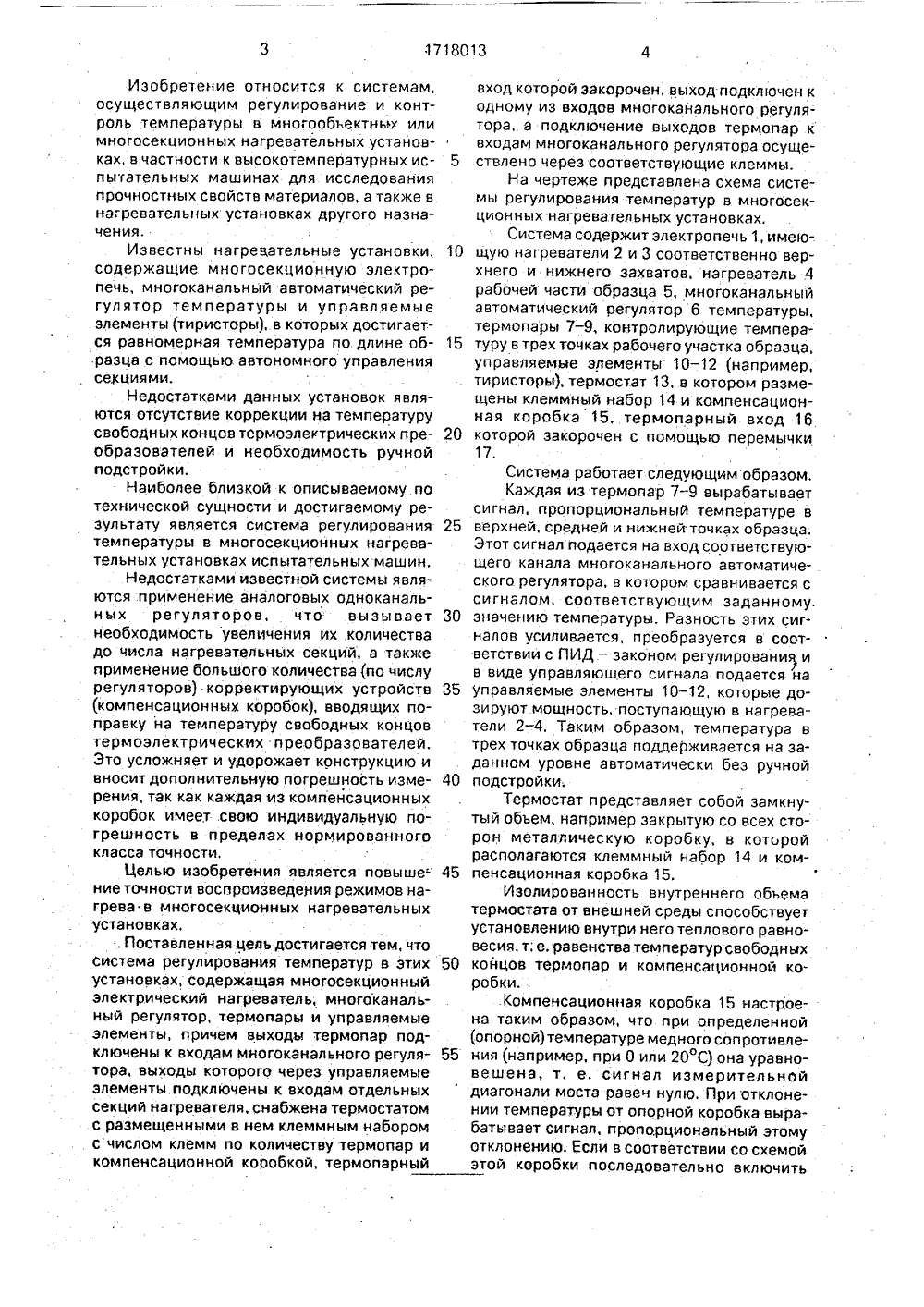

вносит дополнительную погрешность измерения, так как каждая из компенсационных коробок имеет .свою индивидуальную погрешность в пределах нормированного класса точности,Целью изобретения является повыше- ние точности воспроизведения режимов нагрева в многосекционных нагревательных установках.Поставленная цель достигается тем, чтосистема регулирования температур в этих установках, содержащая многосекционный электрический нагреватель; многоканальный регулятор, термопарц и управляемые элементы, причем выходы термопар подключены к входам многоканального регулятора, выходы которого через управляемые элементы подключены к входам отдельных секций нагревателя, снабжена термостатом с размещенными в нем клеммным набором с числом клемм по количеству термопар и компенсационной коробкой, термопарнцй 404550 Изобретение относится к системам, осуществляющим регулирование и контроль температуры в многообъектнцх или многасекционных нагревательных установках, в частности к высокотемпературных ис пытательных машинах для исследования прочностных свойств материалов, а также в нагревательных установках другого назначения.Известны нагревательные установки, 10 содержащие многосекционную электро- печь, многоканальный автоматический регулятор температуры и управляемые элементы (тиристоры), в которых достигается равномерная температура по длине об разца с помощью автономного управления секциями.Недостатками данных установок являются отсутствие коррекции на температуру свободных концов термоэлектрических пре образователей и необходимость ручной подстройки.Наиболее близкой к описываемому по технической сущности и достигаемому результату является система регулирования 25 температуры в многосекционных нагревательных установках испытательных машин,Недостатками известной системы являются применение аналоговых одноканальных регуляторов, что вызывает 30 необходимость увеличения их количества до числа нагревательных секций, а также применение большого количества (по числу регуляторов) корректирующих устройств 35 (компенсационных коробок), вводящих поправку на температуру свободных концов термоэлектрических преобразователей, Это усложняет и удорожает конструкцию и вход которой эакарочен, выход подключен кодному из входов многоканального регулятора, э подключение выходов термопар квходам многоканального регулятора осуществлено через соответствующие клеммы.На чертеже представлена схема системы регулирования температур в многосекционных нагревательных установках.Система содержит электропечь 1, имеющую нагреватели 2 и 3 соответственно верхнего и нижнего захватов, нагреватель 4рабочей части образца 5, многоканальныйавтоматический регулятор 6 температуры,термопары 7 - 9, контролирующие температуру в трех точках рабочего участка образца,управляемые элементы 10-12 (например,тиристоры), термастат 13, в котором размещены клеммный набор 14 и компенсационная коробка 15, термопарный вход 16которой закорочен с помощью перемычки17.Система работает следующим образом.Каждая из термопар 7-9 вырабатываетсигнал, пропорциональный температуре вверхней, средней и нижней точках образца.Этот сигнал подается на вход соответствующего канала многоканального автоматического регулятора, в котором сравнивается ссигналом, соответствующим заданному.значению температуры, Разность этих сигналов усиливается, преобразуется в соответствии с ПИД - законом регулировани ив виде управляющего сигнала подается науправляемые элементы 10 - 12, которые дозируют мощность, поступающую в нагреватели 2 - 4. Таким образом, температура втрех точках образца поддерживается на заданном уровне автоматически без ручнойподстройки,Термостат представляет собой замкнутый объем, например закрытую со всех сторон металлическую коробку, в которойрасполагаются клеммный набор 14 и компенсационная коробка 15.Изолированность внутреннего объематермостата от внешней среды способствуетустановлению внутри него теплового равновесия, т; е, равенства температур свободныхконцов термопар и компенсационной коробки..Компенсационная коробка 15 настроена таким образом, что при определенной(опорной) температуре медного сопротивления (например, при 0 или 20 С) она уравновешена, т. е, сигнал измерительнойдиагонали моста равеч нулю. При отклонении температуры от опорной коробка вырабатывает сигнал, пропорциональный этомуотклонению, Если в соответствии со схемойэтой коробки последовательно включить171.8013 Составитель В,ВознесенскийТехред ММоргентал Корректор М. Кучерявая Редактор Л. Гратилло Заказ 872 ТиражПодписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 термопару, то на выходе имеет место сум- упрощает и удешевляет конструкцию. а так-марный сигнал, скорректированный с уче- же устраняет дополнительную пагрештом поправки на температуру свободных ность, связанную с неидентичностью концов, характеристик модулей компенсации.В предлагаемом изобретении термо Подключение выхода каждой термопапарный вход 16 закорочен перемычкой 17, ры к входу соответствующего канала регулявследствие чего компенсационная. коробка тора дает возможность полностью 15 вырабатывает компенсационный сигнал автоматизировать процесс испытания, свев чистом виде, который подается на вход дя участие олератора к минимуму, функции, одного из каналов многоканального регуля оператора в этом случае сводятся только к, тора набору задаваемых параметров испытания.В процессе работы регулятор опраши-фор.мула изобретениявает входы всех задействованных каналов и Система регулирования температур в к сигналам термопарных входов прибавляет многосекционных нагревательных установкомпенсационный сигнал. Если компенса ках, содержащая многосекционный электционная коробка настроена на температу-. рический нагреватель, многоканальный ру, отличную от 0 С, то к сигналам регулятор, термопары и управляемые элетермопарных входов программно добавля- менты, выходы термопар подключены к вхоется сигнал, соответствующий опорной тем- дам многоканальйого регулятора, выходы пературе. Таким образом, регулятор 20 которогочерезуправляемыеэлементы подоперирует с сигналом, отражающим реаль- ключены к входам отдельных секций нагреную температуру объекта, вателя, о тл ич а ю щ а я с я тем, что, с цельюПриведенная схема дает возможность повышений точности воспроизведения ре. работать с большим количеством злектриче- жимов нагрева, она снабжена термостатом, . ских печей, управляемых единой регулиру размещенными в ней клеммным набором с ющей системой; приусловии числом клемм по количеству термопар и конструктивного объединения свободных компенсационной коробкой, термопарный концов всех термопар в термостате.3; При. вход которой закорочен, а подключение вытакой схеме исключается необходимость в ходовтермопарс входами многоканального большом количестве компенсационных ко регулятора осуществлено через соответстробок (по числу термопар), что существенно,вующие клеммы.
СмотретьЗаявка
4782630, 30.11.1989
МОСКОВСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ИЗМЕРИТЕЛЬ"
РАЙБМАН ЭДУАРД МИХАЙЛОВИЧ
МПК / Метки
МПК: G01N 3/18
Метки: многосекционных, нагревательных, температур, установках
Опубликовано: 07.03.1992
