Формирователь импульсов

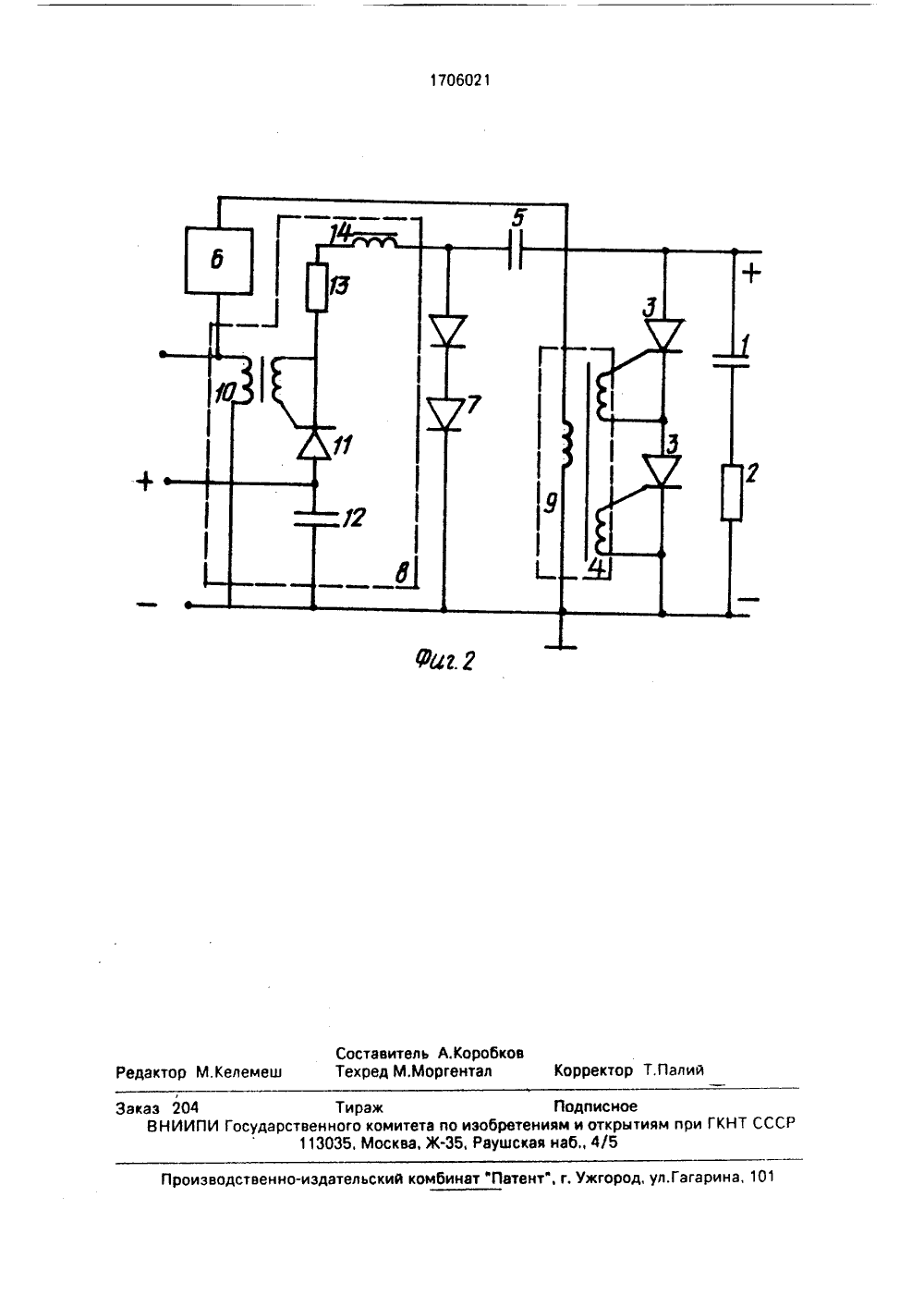

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКЕСПУБЛИК 0602 9) 5 Н 03 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ С ТЕЛЬСТВУ тут им. 6.Птман П. иольшой мощноиковых приборемы большой м4-79, рис. 9. Пэйдж Д. Комм ти с помощью ов, В сб.: "Импу ощности, М М(56) Грехов И,В., Коротков С.В. и Яковчук Н.С, Исследование реверсивно включаемыхдйисторов в сильноточных импульсных режимах. - Электротехника, 1986, г 9. 3, с, 44(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано при создании мощных импульсных генераторов наносекционного диапазона. Цель изобретения - повышение быстродействия - достигается путем уменьшения времени нарастания тока в нагрузке. Формирование фронта импульса происходит при предварительно включенном тиристорном коммутаторе, чем исключается ограничение на быстродействие инерционного тиристора. Формирователь импульсов содержит емкостный накопитель 1 энергии, нагрузку 2, тиристорный коммутатор 3, блок управления коммутатором, конденсатор 5, импульсный генератор 6, дрейфовый диод 7, блок 8 задержки Импульса управления, 2 ил.5 1 О 15 20 25 30 35 40 45 Изобретение относится к импульсной технике и может быть использовано при создании мощных импульсных генераторов наносекундного диапазона.Цель изобретения - повышение быстродействия за счет уменьшения времени нарастания тока в нагрузке.На фиг.1 приведена функциональная схема формирователя импульсов; на фиг,2 - его принципиальная схема.Формирователь импульсов содержит емкостный накопитель 1 энергии, нагрузку 2. тиристорный коммутатор 3, блок 4 управления коммутатором, конденсатор 5, импульсный генератор 6, дрейфовый диод 7, блок 8 задержки импульса управления, импульсный трансформатор 9 блока управления коммутатором, импульсный трансформатор 10,. тиристор 11, конденсвтор 12, резистор 13, дроссель 14.Устройство работает следующим образом,В исходном состоянии емкостный накопитель 1 энергии и конденсатор 5 заряжены от импульсного источника питания (не показан) до напряжения Он, практически равного амплитуде импульса напряжения в нагрузке. При этом тиристорный коммутатор находится под напряжением Ов состоянии с высоким сопротивлением. Ток через дрейфовый диод (в устройстве может быть применена цепочка из последовательно соединенных дрейфовых диодов с резким восстановлением обратного сопротивления) и падение напряжения на диоде равны нулю. После прихода внешнего запускающего импульса на вход импульсного генератора 6 и блока 8 задержки импульса управления начинается накачка дрейфового диода 3. Импульсная накачка обеспечивает более высокую скорость восстановления обратного сопротивления дрейфового диода 3, Конструктивно импульсный генератор 6 должен быть вынесен иэ контура, образованного конденсатором 5, коммутатором 3 и дрейфовым диодом 7, и включен параллельно дрейфовому диоду 7 для обеспечения минимальной параэитной индуктивности укаэанного контура, Блок 8 задержки импульса управления обеспечивает протекание обратного тока сразу по завершению импульса накачки,После подачи внешнего запускающего импульса тиристорный коммутатор 3 включается и через него и диод 7 протекает ток разряда конденсатора 5, так как емкость последнего достаточно велика, то за время переходного процесса заряд конденсатора уменьшается не более, чем на 10.Таким образом, напряжение на конденсаторе 5 и тиристорном коммутаторе 3 остается практически постоянным. Кроме того, при включении тиристорного коммутатора 3 ток через нагрузку 2 не протекает, так как. она включена между двумя заряженными до одного напряжения конденсаторами.Вследствие протекания обратного тока через дрейфовый диод 7, последний резко восстанавливает свое сопротивление и к нагрузке приложено напряжение, до которого заряжен емкостный накопитель 1 энергии. Формула изобретения Формирователь импульсов, содержащий входную клемму. соединенные последовательно емкостный накопитель энергии, нагрузку и тиристорный коммутатор, управляющий электрод которого соединен с выходом блока управления коммутатором, о тл и ч а ю щи й с ятем, что, с целью повышения быстродействия за счет уменьшения времени нарастания тока в нагрузке, в него введены конденсатор. дрейфовый диод, импульсный генератор и блок задержки импульсэ управления, причем вход блока управления коммутатором через блок задержки импульса управления соединен с входной клеммой и входом импульсного генератора, выход которого соединен с первыми выводами дрейфового диода и конденсатора, вторые выводы которых соединены соответственно с первым и вторым выводами тиристорного коммутатора.1706021 ставитель А.Коробковхред М.Моргентал Корректор Т.Пали едактор М,Келемеш оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина Заказ 204 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССНТ ССР113035, Москва, Ж, Раушская наб., 4/5
