Способ доступа к информации в дисковом голографическом запоминающем устройстве

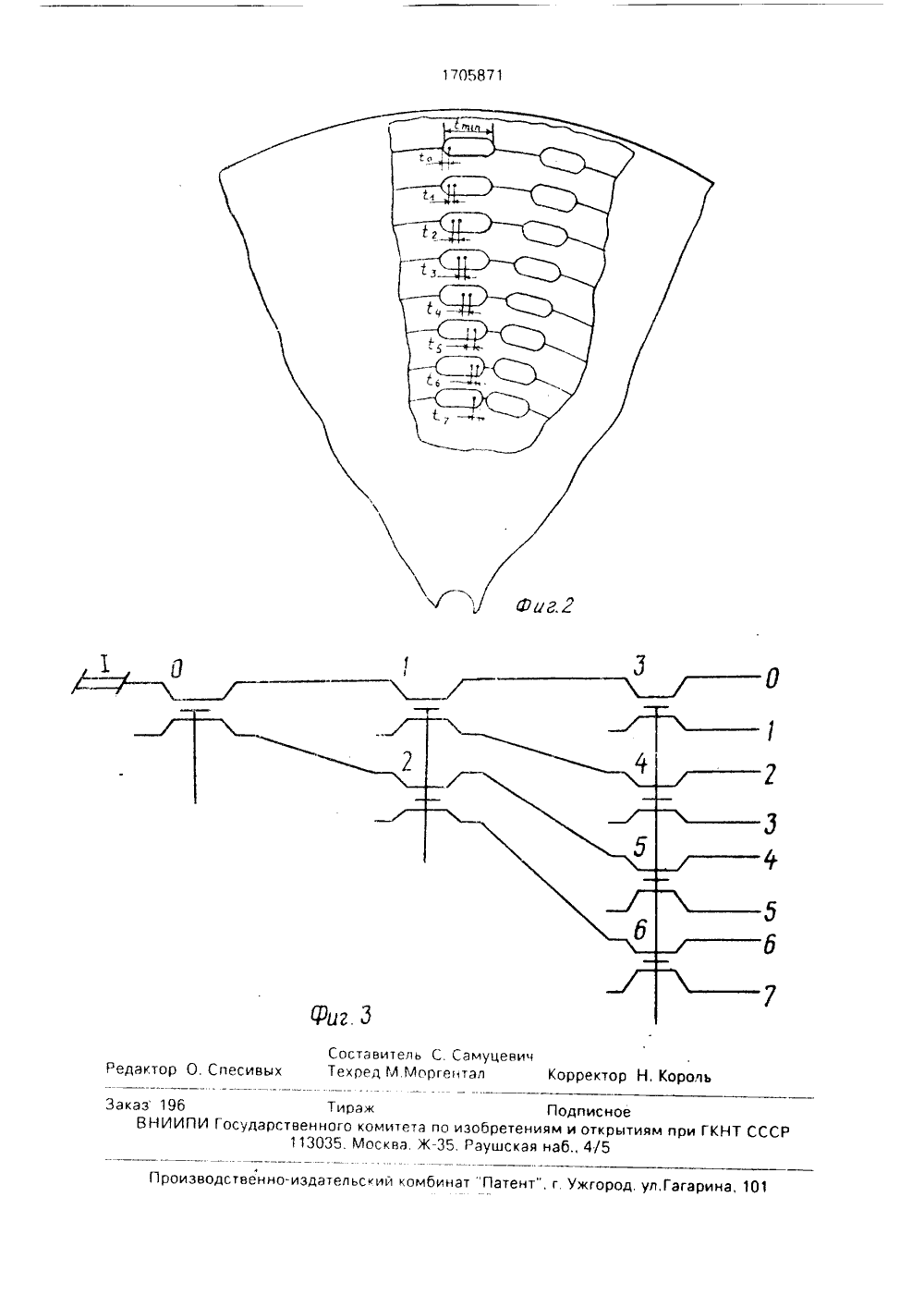

,8) На фиг, 1 изображе микроголограммы по ради 2 - иллюстрация одновре микроголограммам; на ф оптической волноводной ловки (фиг. 3).о расположение су диска, на фиг. енного доступа к г 3 - структурачитывающей гоГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) КоЬато КОпо 1., Копо 1 о М., Яцдагпа 5,М 1 дЫба М, Яа 3 садос 1)1 М. Но 1 одгарЬ 1 с 61 з 3 са 1 Ф п 1 дЬ ба 1 а тгапз 1 ег гате. 11 з арр 11 са 11 оп 1 оап аоб 1 о гезроизе гпетогу (Арр 11 сб Ортсз),1980, у, 19, с. 944-951Оа(а ассеззпд зузтет тог ор(1 са 1 61 зквазз гпепогу, Согбоп Епдепс 1 А(апб с Ве 111 аЬ.(54) СПОСОБ ДОСТУПА К ИНФОРМАЦИЛ ВДИСКОВОМ ГОЛОГРАФИЧЕСКОМ ЗАПОМИНАЮЩЕМ УСТРОЙСТВЕ Изобретение относится к вычислительной технике. а именно к оптоэлектронным системам обработки и хранения информации, в частности к голографическим средствам хранения информации, и может быть использовано при создании внешней памяти для персональных ЭВМ и голографической архивной памяти для многоцелевых накопительных систем.Целью изобретения является увеличение скорости доступа к информации в дисковом голографическом запоминающем устройстве.(57) Изобретение относится к вычислительной технике, а именно к оптоэлектронным системам обработки и хранения информации, в частности к голографическим средствам хранения информации, и может быть использовано при создании внешней пал 1 яти для персональных ЭВМ и голографической аркиеной памяти для многоцелевых накопительных систем, Целью изобретения является повышение скорости доступа к информации в дисковом голографическом запоминающем устройстве, Способ заключается в освещении массива голограмм, записанных на диске. причел массив голограмм размещают по дорожкам на диске вдоль его радиуса, а освещение массива голограмм осуществляют одновременным переключением лазерного луча на есе голограммы, расположенные по радиусу диска 3 ил,Сущность предлагаемого способа заключается в следующем,В традиционном способе доступ к файлу, состоящему из микроголограмм, последовательно расположенных вдоль дорожки диска, осуществляется механическим перемещением считывающей оловки вдоль его радиуса, При этом файл А считывается последовательно вдоль дорожки и максимальная скорость доступа ограничивается угловой скоростью вращения (до 3600 об/мин) голографического диска и линейной скоростью перемещения считывающей головки вдоль радиуса диска. Для увеличения скорости доступа к информации на ДГЗУ предлагается размещать на голографическом диске микроголограммы файла А вдоль радиуса диска, как показано на фиг, 1, а освещение массйва голограмм осуществлять одновременным переключением лазерноголуча на все голограммы, размещенные по радиусу диска.П р и м е р, Для осуществления способа выбран голографический диск диаметром 133 мм. Приведем расчеты времени экспонирования т микрогологреммы ширинойпри угловой скорости вращения диска а Расчет иллюстрируется фиг. 2. Линейная скорость вращающейся точки микроголограммыЧ-а й, (1) где м - угловая скорость точки; В - радиус точки, в то же время Ч- (2) где 1 - ширина микрогологрвммы;1 - время, за которое лазерный луч проходит через всю ширину Е микрогологрвммы, Из формулы (1) и (2) выводим время 1 Ч и В-2,710 с,Рассчитанное время т является минимальным временем доступа Ьв (или максимальной скорости доступа к очередной микроголограмме файла А нв выбранной дорожке (время позиционирования считывающей головки при этом не учитывается) при традиционном способе расположения микроголограмм. В предлагаемом способе зв время тпь осуществляется доступ к нескольким микроголограммам (фиг. 2). Учитывая физические свойства голограммы, позволяющие восстанавливать всю информацию при экспонировании лазерным лучам любой ее точки площади, весь временной интервал экспонирования Ьгл делится нв множество ГОЛЕГРваючский Дмс равных квантов времени 1 необходимогодля восстановления полной информациимикроголограммы, как показано на фиг, 2,Для примера приведено разделение ь на5 восемь квантов времени ть При этомО11= 1 спп, 1- О, 1, 2,.п. (4)= оНа фиг, 3 показана структура оптиче 10 ской волноводной считывающей головки,осуществляющей доступ к информации попредлагаемому способу. Головка позволяетпереключать излучение полупроводникового лазера 1 на восемь независимых дорожекдиска за время,71 пер = с тс 1 ти, (5)= оОптическая волноводная считывающаяголовка состоит иэ элементарных электро 20 оптических переключателей, скорость переключения которых составляет (5-6) 10 с. Впроцессе переключения лазерного луча вголовке количество переключений на элементарных электрооптических переключа 25 телях не превышает трех (фиг. 3), такимобразом подтверждается выражение (5) иимеется запас времени для считываниявосьми микроголограмм по радиусу дискового голографического запоминающего уст 30 Формула изобретенияСпособ доступа к информации в дисковом голографическом запоминающем устройстве, заключающийся в освещениипучком лазерного излучения микроголограмм, записанных на диске, о т л и ч а ющ и й с я тем, что, с целью повышенияскорости доступа, освещение микроголог 40 рамм осуществляется одновременным переключением лазерного излучения на всемикроголограммы массива одного файла,расположенные на дорожке, ориентированной вдоль радиуса диска,1705871 Составитель С. СамуцевичРедактор О. Спесивых Техред М.Моргетал Корректор Н, Король каз 196 ВНИИПИ Госуда Подписноеениям и открытиям при ГКНТ ССС ая наб 4/5 об Рау итетд по ква Женно-издат льскии комбинат Патент", г Ужгород, ул,Гагарина, 10 оизво Тира венного к 113035, М
