Видоизменение инжектора

Номер патента: 69215

Опубликовано: 01.01.1947

Автор: Трофимов

МПК: F04F 5/24

Метки: инжектор, мятого, пара

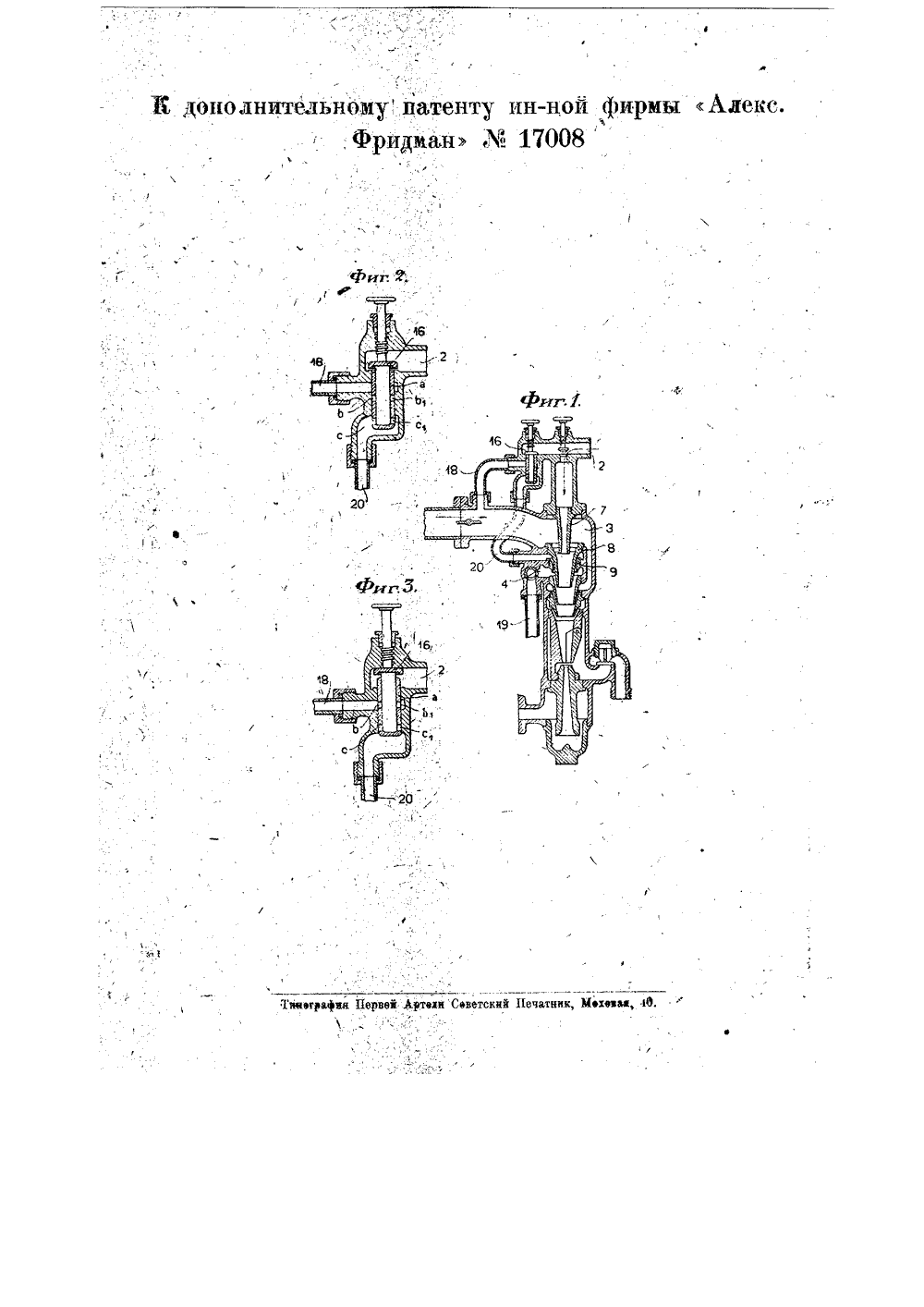

...водяная пробка 17 в повернутом влево положении разобщает водоприемную.трубку и камеру Е от водяной камеры инжектора.Вестовой клапан 24 сидит свободно в вестовом корпусе 20, Плунжер 21 посредством пружины 23 и рычага 22 поставлен в нижнее положение.Перед пуском в действие инжектора рукоятку 18 следует повернуть в крайнее положение. Тогда водоприемная труба и камера Е будут сообщены с водяной камерой Ж инжектора мятого пара. Незначительным подъемом заканчивающей рукоятки 12 поднимают пусковой клапан 2, и пар из камеры А острого пара через боковые отверстия в клапане 8 острого пара пойдет по конусам и инжекторам в вестовую камеру 19, поднимет вестовой клапан 24 и выйдет наружу. Пар, протекая с большей скоростью по конусам,...

Номер патента: 1355819

Опубликовано: 30.11.1987

Автор: Сас

МПК: F16K 1/38

Метки: запорная, клапана, пара

...ее от высыхания и появления н ней трещин(увеличивают срок службы тарелки) .Со временем на эластичном уплот 1355Изобретение относится к арматуростроению и может быть. использовано в системах хозяйственно-питьевого водоснабжения жилых и промьппленных зданий и сооружений, а также в других отраслях народного хозяйства.Целью изобретения является увеличение срока службы запорной пары за счет введения в работу неиэношенных участков уплотнительного элемента за" порного органа.На чертеже изображена запорная пара клапана, разрез.Запорная пара клапана содержит запорный орган 1, взаимодействующий с седлом 2 с удлинителем 3, установленными в корпусе 4, имеющим днище 5. с регулировочным упором 6, Запорный орган 1 имеет хвостовик 7,...

Номер патента: 1283477

Опубликовано: 15.01.1987

Авторы: Карапыш, Приходько, Токмачев

МПК: F16K 1/42

Метки: запорная, клапана, пара

...углом оь к ее боковой поверхности. Пружина 3 закреплена в корпусе 4 клапана.Запорная пара работает следующим образом.При всасывании перекачиваемой жидкости запорный орган 2 находится в верхнем положении на некотором расстоянии от последнего внутреннего витка пружины Э, Жидкость свободно проходит сквозь отверстие в седле 1,При нагнетании запорный орган 2 под действием обратного потока опус" кается к седлу 1 и закрывает проход" ное сечение отверстия ".о линии контакта с первым внутренним витком пружины Э. При дальнейшем движении запорного органа 2 к седлу 1 и деформировании пружины 3 контакт запорного органа 2 с седлом 1, распространяясь по торцу витков пружины Э,увеличивается, описывая по рабочей поверхности запорного органа 2...

Номер патента: 1442774

Опубликовано: 07.12.1988

Автор: Ровинский

МПК: F16K 1/42

Метки: действия, запорная, клапана, одноразового, пара

...пробы жидкости из скважины, когда требуется одноразовое срабатывание клапана с последующим созданием герметичности,Цель изобретения - повышение надежности при работе устройства на загрязненных средах, содержащих частицы большой твердости, за счет предварительной очистки уплотнительной поверхности запорного органа и последующей герметизации.На чертеже изображена запорная пара, разрез,Запорная пара клапана одноразового действия содержит седло 1, в котором выполнена кольцевая проточка 2, заполненная уплотнительным элементом 3 из мягкого сплава, и запорный орган 4 с кольцевым ножевым выступом 5. В седле 1 на уплотнительном элементе 3 установлена прокладка 6, выполненная, например, из упругого эластичного материала и удерживаемая гайкой...

Номер патента: 104279

Опубликовано: 01.01.1956

Автор: Колесников

МПК: F01D 5/12

Метки: камера, колес, лопаток, обдувки, пайки, паром, после, турбинных

...1 изображена камера со стендом; на фг. 2 - то же разрез.Для производства пайки и обдувки турбинных колес 1 при их облопячивании применена вентилирусмая камера 2, в которой проложен рельсовый путь 3 для перемещеия стенда. Последний выполнен в виде тележки 4, на которой жестко укреплена стойка 5 с горизонтальной осью. Концы оси пасположены консольнО ПО Ооеим сторонам стойки 5 и снабжены подиицикади 6 качения, ня наружых кольцах которых посажены металлические вт лкп 7 с наружной конусой погерхностьо, В пр.дназнячеиныс для обдувки турбицыс колсса перед устаовкой иха стенд вставля отся деревк- ные подш:шцРки 8 с истресй конусной поверх 1 Остью.Постявленцье ня стенд колеся 1 закрепляются гайками с пайоой 9, после чего стенд сначала подается иа...
