Способ присоединения добавительных трубок инжекторам любой системы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

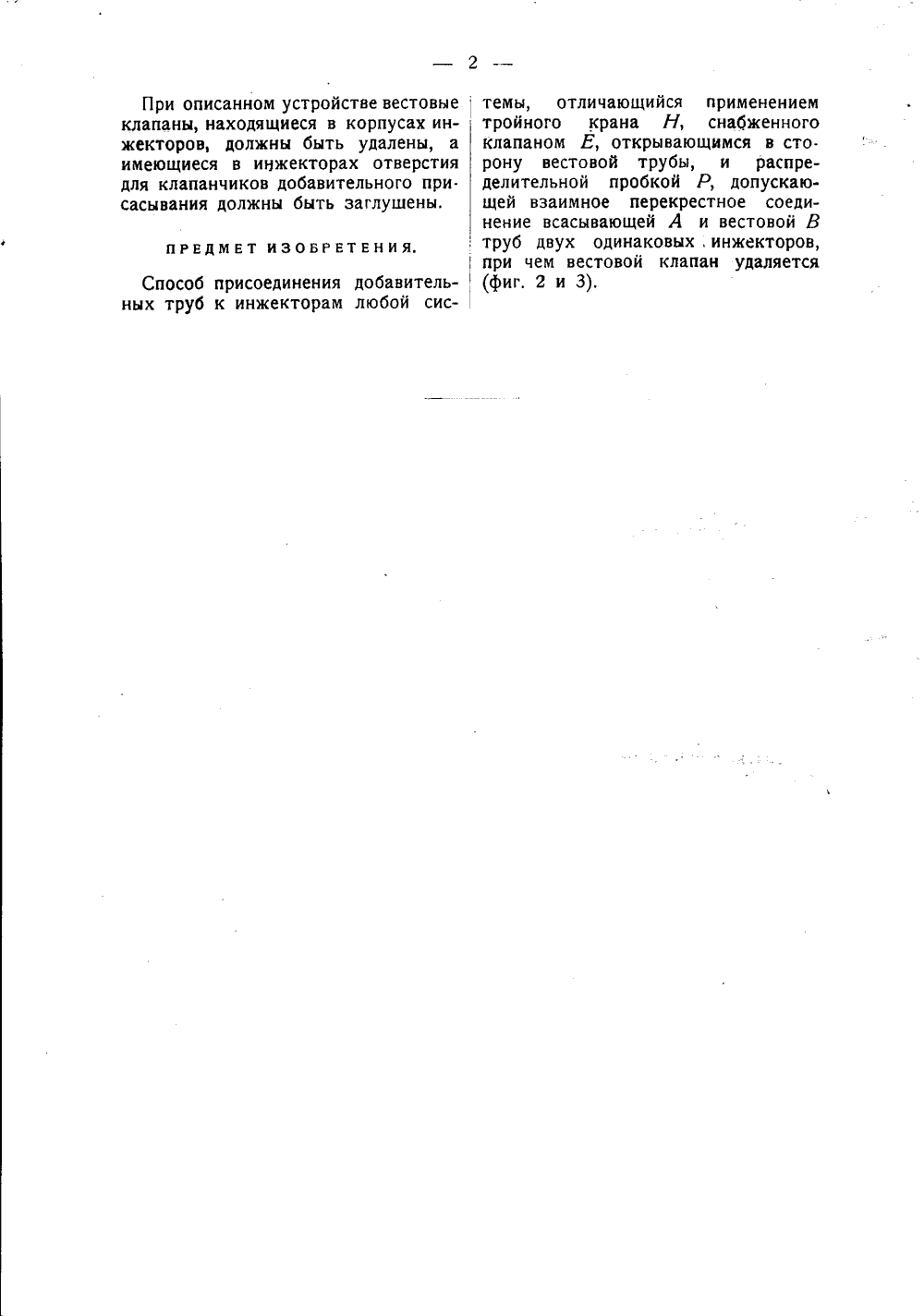

:вам1700 ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ способа присоединения добавительных труб к инжекторам любой системы, К патенту 3. А., Е, А. и В. А,Зябловых и 3. А, Бухмейер,заявленному 24 октября 1921 г. (заяв. саид.75015).Действительным изобретателем указан умерший А. А. Зяблов.О выдаче патента опубликовано 30 сентября 1926 г. Действие патентараспространяется на 15 лет от 15 сентября 1924 г. В случае обслуживания парового котла двумя инжекторами, в устранение потерь воды, вытекающей до момента полного засасывания из вестового отверстия инжектора при пускании его в действие, предлагается применять тройной кран, располагая его у вестового отверстия инжектора и соединяя добавочной трубой с всасывающей трубой другого инжектора; благодаря такому перекрестному расположению добавительных труб получилась возможность применить их к тем системам инжекторов, в корпусе которых нет особых отверстий для установки добавительных труб, при помощи которых переливная камера инжектора сообщается с водяным баком. Таким перекрестным соединением число водяных рукавов между паровозом и тендером доводится до возможного минимума, а вытекающая из вестового отверстия вода направляется в бак,На фиг, 1 и 3 изображены два способа соединения инжекторов добави- тельными трубами при различных расположениях инжекторов и на фиг. 2изображен в разрезе тройной кран,Вестовые трубы С и С (фиг. 1)и добавительные В и В 1 соединяютсяс инжекторами не непосредственно,а при помощи тройных кранов Н иН, привернутых к вестовым отвер стиям инжекторов,Каждый тройной кран (фиг. 2)снабжен внутри клапаном Е, открывающимся в сторону вестовой трубы,и пробкою Р, при посредстве которойинжектор может быть приведен всообщение с одной из добавительныхтруб В В 1, или с одной из вестовыхтруб С, С 1, или, наконец, разобщенот обоих указанных труб. В первомслучае, инжектор будет работать безпотери воды, во втором - с выпускомводы наружу и в третьем - весь поступающий в прибор пар будет направляться по водяной трубе А в тендер для подогрева воды.Тройные краны могут быть привернуты или непосредственно к инжекторам (фиг. 2), или соединены с, ними помощью патрубков (фиг. 1), При описанном устройстве вестовые клапаны, находящиеся в корпусах инжекторов, должны быть удалены, а имеющиеся в инжекторах отверстия для клапанчиков добавительного при. сасывания должны быть заглушены.ПРЕДМЕТ ИЗОБРЕТЕНИЯ.Способ присоединения добавительных труб к инжекторам любой сис; темы, отличающийся применениемтройного крана Н, снабженного клапаном Е, открывающимся в сто.рону вестовой трубы, и распределительной пробкои Р, допускающей взаимное перекрестное соединение всасывающей А и вестовой Втруб двух одинаковых, инжекторов, ( при чем вестовой клапан удаляется(фиг. 2 и 3).
СмотретьЗаявка
75015, 24.10.1921
Бухмейер З. А, Зяблов В. А, Зяблов Е. А, Зяблов З. А, Зяблов А. А
МПК / Метки
МПК: F16K 11/10
Метки: добавительных, инжекторам, присоединения, системы, трубок
Опубликовано: 15.09.1924
