Способ определения уровня нерастворителя в камере подземного растворения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1699867
Авторы: Боев, Великовский, Врублевский, Дубанов, Окружнов, Опара, Орехов
Текст

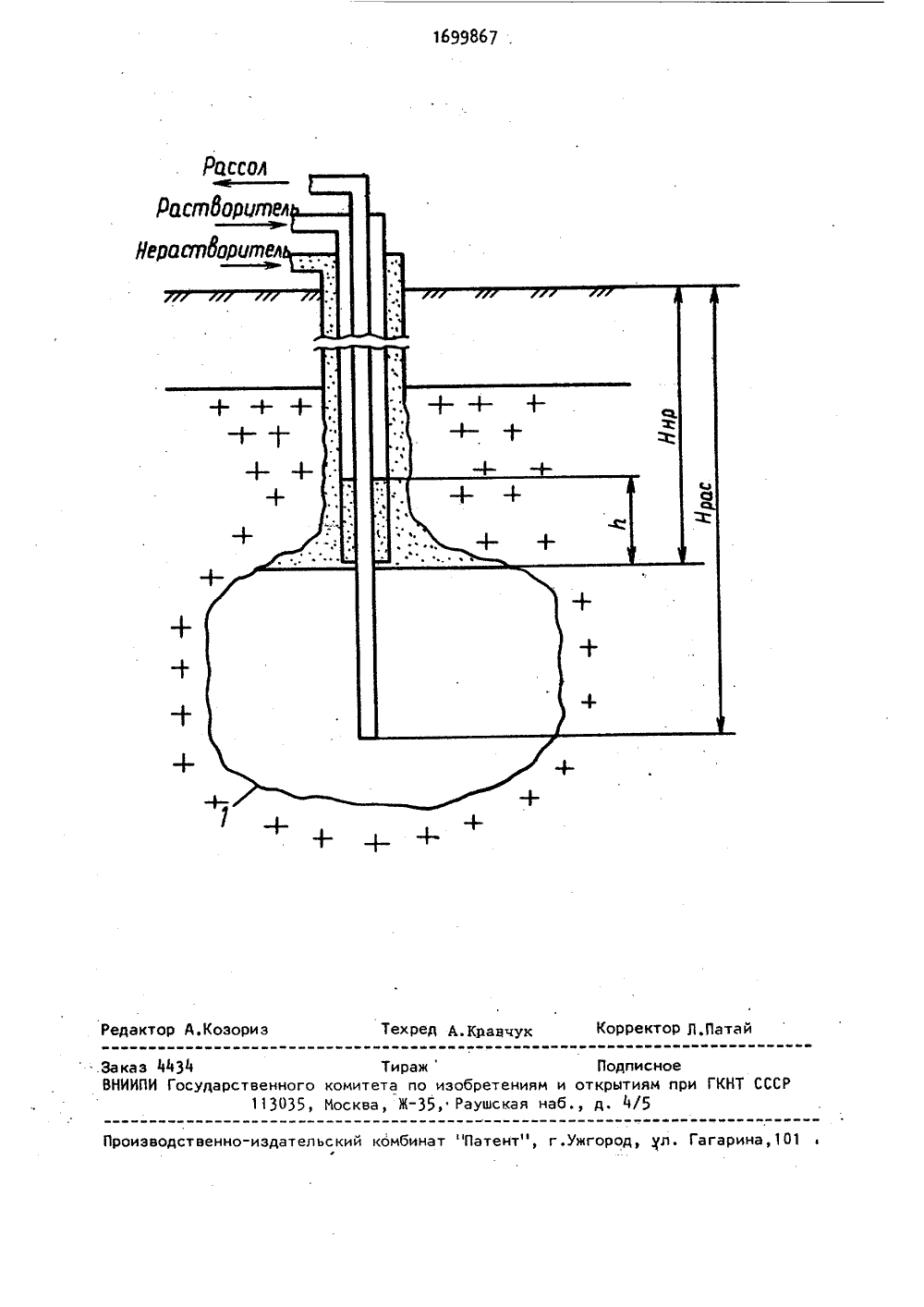

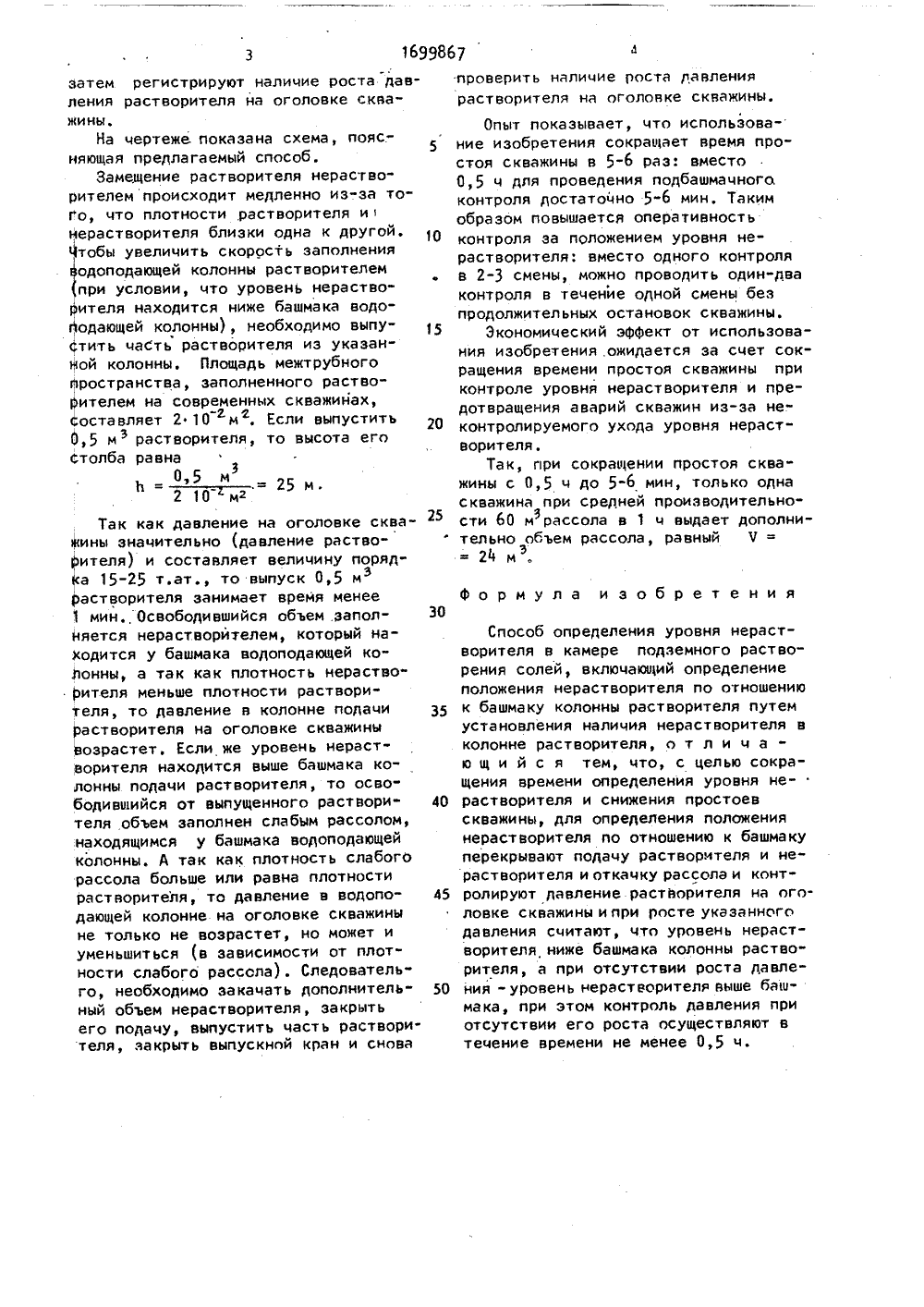

ЗО затем регистрируют наличие роста давления растворителя на оголовке скважины.На чертеже показана схема, пояс.- няющая предлагаемый способ.Замещение растворителя нерастворителем происходит медленно из-за тоГо, что плотности растворителя инерастворителя близки одна к другой, Чтобы увеличить скорость заполнения одоподающей колонны растворителем при условии, что уровень нераствоителя находится ниже башмака водо,одающей колонны), необходимо выпустить часть растворителя из указанной колонны. Площадь межтрубного Пространства, заполненного растворителем на современных скважинах, Составляет 210 м, Если выпустить 05 м э растворителя, то высота его толба равнаОэ 5 м2 10 м 2Так как давление на оголовке скважины значительно (давление растворителя) и составляет величину поряда 15-25 т.ат., то выпуск 0,5 мЭ растворителя занимает время менеемин Освободившийся объем .заполНяется нерастворителем, который находится у башмака водоподающей колонны, а так как плотность нераство" ителя меньше плотности растворителя, то давление в колонне подачи растворителя на оголовке скважины возрастет. Если же уровень нерастворителя находится выше башмака колонны подачи растворителя, то освободившийся от выпущенного растворителя объем заполнен слабым рассолом, находящимся у башмака водоподающей колонны. А так как плотность слабого рассола больше или равна плотности растворителя, то давление в водоподающей колонне на оголовке скважины не только не возрастет, но может и уменьшиться (в зависимости от плотности слабого рассола), Следовательго, необходимо закачать дополнительный объем нерастворителя, закрыть его подачу, выпустить часть растворителя, закрыть выпускной кран и снова 5 10 5 20 25 35 40 45 50 проверить наличие роста давлениярастворителя на оголовке скважины,Опыт показывает, что использование изобретения сокращает время простоя скважины в 5-6 раз: вместо 0,5 ч для проведения подбашмачнога контроля достаточно 5-6 минТаким образом повышается оперативность контроля за положением уровня не- растворителя: вместо одного контроля в 2-3 смены, можно проводить один-два контроля в течение одной смены без продолжительных остановок скважины,Экономический эФФект от использования изобретения .ожидается за счет сокращения времени простоя скважины при контроле уровня нерастворителя и предотвращения аварий скважин из-за неконтролируемого ухода уровня нерастворителяТак, при сокращении простоя скважины с 0,5 ч до 5-6 мин, только одна скважина при средней производительности 60 м рассола в 1 ч выдает дополнительно объем рассола равный Ч =ЭФ=21 м Формула изобретения Способ определения уровня нерастворителя в камере подземного растворения солей, включающий определение положения нерастворителя по отношению к башмаку колонны растворителя путем установления наличия нерастворителя в колонне растворителя, о т л и ч а ю щ и й с я тем, что, с целью сокращения времени определения уровня не- растворителя и снижения простоев скважины, для определения положения нерастворителя по отношению к башмаку перекрывают подачу растворителя и не- растворителя и откачку рассола и контролируют давление растворителя на оголовке скважины и при росте указанного давления считают, что уровень нерастворителя ниже башмака колонны растворителя, а при отсутствии роста давления - уровень нерастворителя выше башмака, при этом контроль давления при отсутствии его роста осуществляют в течение времени не менее 0,5 ч..Заказ 44 8 НИИПИ Г ственного к 113035, И крей А.Кравчук Корректор Д,Патай Тираж Подписноетета по изобретениям и открцтиям при ГКНТ С ва, Ж, Раущская наб д. 4/5
СмотретьЗаявка
4423439, 10.05.1988
КАЛУЖСКИЙ ФИЛИАЛ МГТУ ИМ. Н. Э. БАУМАНА
БОЕВ АНДРЕЙ ВИКТОРОВИЧ, ВЕЛИКОВСКИЙ МИХАИЛ АЛЕКСЕЕВИЧ, ВРУБЛЕВСКИЙ НИКОЛАЙ ФЕДОРОВИЧ, ДУБАНОВ ВАСИЛИЙ ГРИГОРЬЕВИЧ, ОКРУЖНОВ ИВАН СЕРГЕЕВИЧ, ОПАРА АНАТОЛИЙ ИВАНОВИЧ, ОРЕХОВ АНАТОЛИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: B65G 5/00
Метки: камере, нерастворителя, подземного, растворения, уровня
Опубликовано: 23.12.1991
Код ссылки
<a href="https://patents.su/3-1699867-sposob-opredeleniya-urovnya-nerastvoritelya-v-kamere-podzemnogo-rastvoreniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения уровня нерастворителя в камере подземного растворения</a>
