Способ модуляции излучения

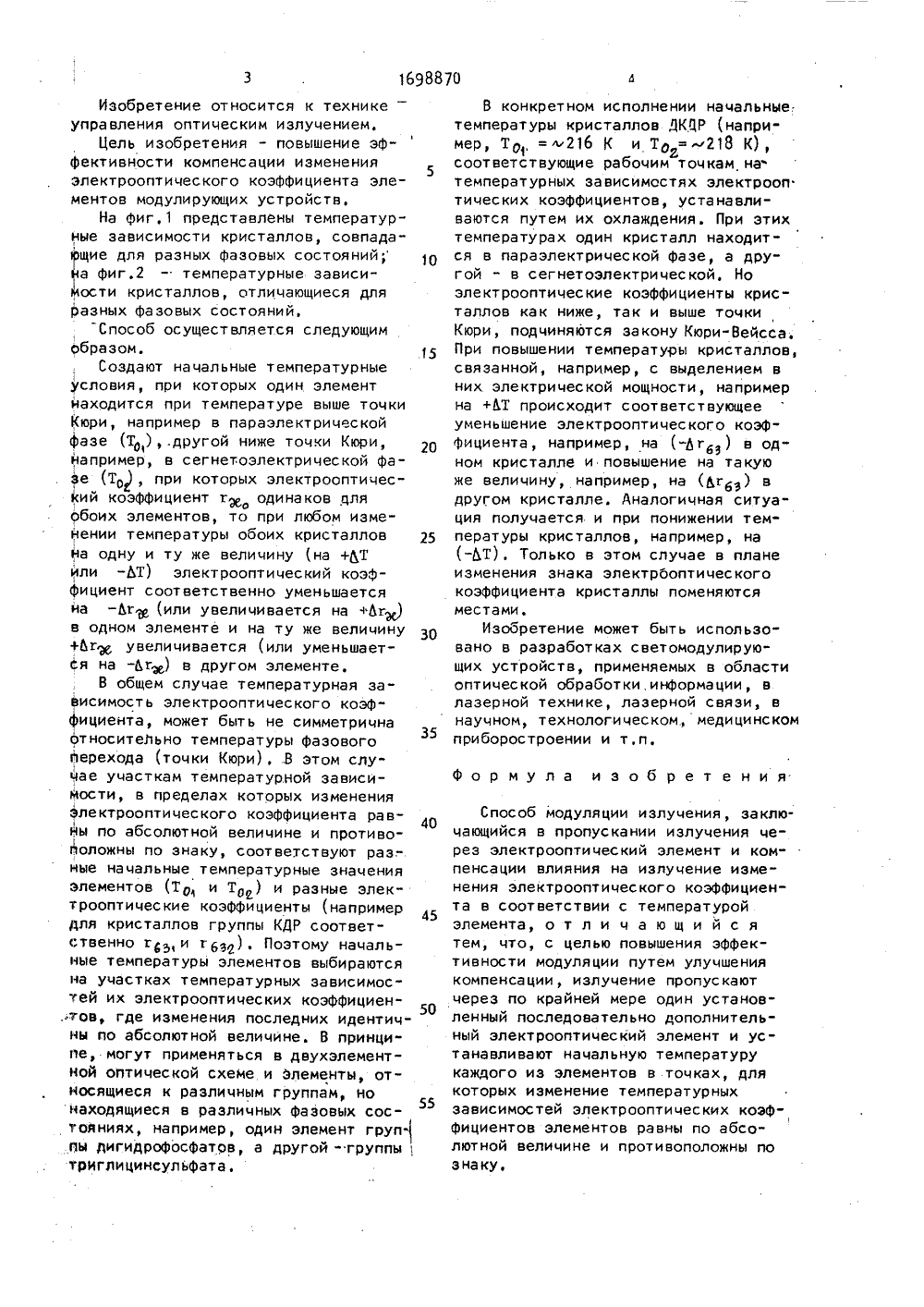

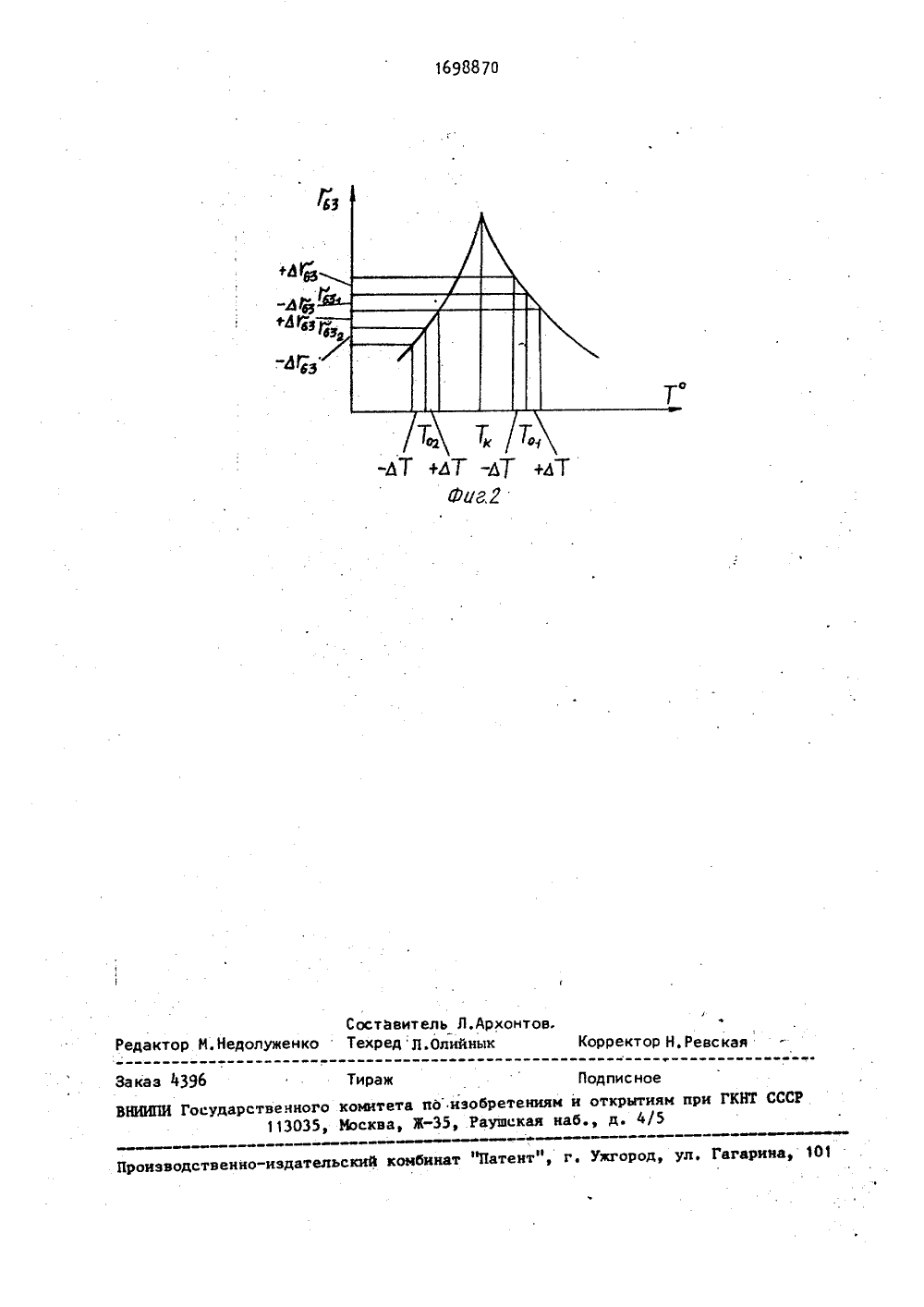

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ Гкнт ССО ТОРФЯНОМУ СВИДЕТЕЛ(71) Институт электроники АН БССР(54) СПОСОБ МОДУЛЯЦИИ ИЗЛУЧЕНИЯ(57) Изобретение относится к техникуправления оптическим излучением,Цель изобретения - повышение эффективности компенсации, Способ компенсации термического изменения эле трооптического коэффициента элементовмодулирующих устройств заключаетсяв том, что последовательно пропуска"ют излучение через ряд электрооптических элементов с заданными химичес"кими составами, устанавливают начальную температуру каждого из элементов в остветствии с рабочими точками, для которых изменение темпе,ратурных зависимостей электрооптических коэффициентов элементов равны поабсолютной величине и противоположны по знаку. Изобретение предназначено для применения в разработкахсветомодулирующих устройств, используемых в области опт".ческой обработки информации, в лазерной технике,лазерной связи, в научном технологическом, медицинском приборостроении.и т,п, 2 ил,Изобретение относится к техникеуправления оптическим излучением.Цель изобретения - повышение эффективности компенсации измененияэлектрооптического коэффициента элементов модулирующих устройств,На Фиг,1 представлены температурные зависимости кристаллов, совпадающие для разных фазовых состоянийна фиг.2 - температурные зависимости кристаллов, отличающиеся дляразных фазовых состояний,Способ осуществляется следующимобразом. 15Создают начальные температурныеусловия, при которых один элементнаходится при температуре выше точкиКюри, например в параэлектрицескойфазе (Т,),.другой ниже точки Кюри,например, в сегнетоэлектрической ФаЗе (То, при которых электрооптицеский коэффициент г одинаков цляобоих элементов, то при любом изменении температуры обоих кристаллов 25на одну и ту же величину (на +Тили -ЬТ) электрооптицеский коэфФициент соответственно уменьшаетсяна -Ьг (или увеличивается на +багз)в одном элементе и на ту же величину+Ьг увелицивается (или уменьшаетСя на -г) в другом элементе.В общем случае температурная заВисимость электрооптицеского коэффициента, может быть не симметричнаотноситеЛьно температуры фазового35перехода (точки Кюри), В этом случае участкам температурной зависимости, в пределах которых измененияэлектрооптического коэфФициента равны по абсолютной величине и противоположны по з на ку, соот ветс т вуют ра з.ные начальные температурные значенияэлементов (То и То ) и разные элекрооптические коэффициенты (например 45для кристаллов группы КДР соответственно г, и гбао), Поэтому начальные температуры элементов выбираютсяна уцастках температурных зависимостей их электрооптических коэффициен 50, тов, где изменения последних идентичны по абсолютной величине. В принципе, могут применяться в двухэлементной оптической схеме и элементы, относящиеся к различным группам, нонаходящиеся в различных Фазовых состояниях, например, один элемент групПы дигидрофосфатов, а другой - группытрйглицинсульфата. В конкретном исполнении начальные:температуры кристаллов ДКЦР (например, Т, = 216 К и Т = 218 К),соответствующие рабочим точкам натемпературных зависимостях электрооптических коэффициентов, устанавливаются путем их охлаждения. При этихтемпературах один кристалл находится в параэлектрической фазе, а другой - в сегнетоэлектрической. Ноэлектрооптические коэффициенты кристаллов как ниже, так и выше точкиКюри, подчиняются закону Кюри-Вейсса.При повышении температуры кристаллов,связанной, например, с выделением вних электрической мощности, напримерна +АТ происходит соответствующееуменьшение электрооптицеского коэффициента, например, на (-Ь гб ) в одном кристалле и повышение на такуюже величину, например, на (дгбз) вдругом кристалле. Аналогичная ситуация полуцается и при понижении температуры кристаллов, например, на(-Т) Только в этом слуцае в планеизменения знака электрбоптическогокоэффициента кристаллы поменяютсяместами,Изобретение может быть использовано в разработках светомодулирующих устройств, применяемых в областиоптической обработки, информации, влазерной технике, лазерной связи, внаучном, технологическом., медицинскомприборостроении и т.п.Формула изобретенияСпособ модуляции излучения, заключающийся в пропускании излучения через электрооптицеский элемент и компенсации влияния на излучение изменения электрооптического коэффициента в соответствии с температурой элемента, отличающийся тем, цто, с целью повышения эффективности модуляции путем улучшения компенсации, излучение пропускают через по крайней мере один установленный последовательно дополнительный электрооптический элемент и устанавливают начальную температуру каждого из элементов в точках, для которых изменение температурных зависимостей электрооптицеских коэффициентов элементов равны по абсолютной величине и противоположны по знаку.н Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 Заказ 4396 ВНИИПИ Гос Тиражкомитета поизобрете Москва, Ж, Раушск Подписи открытб., д.
