Способ измерения взаимной фазы двух синусоидальных сигналов

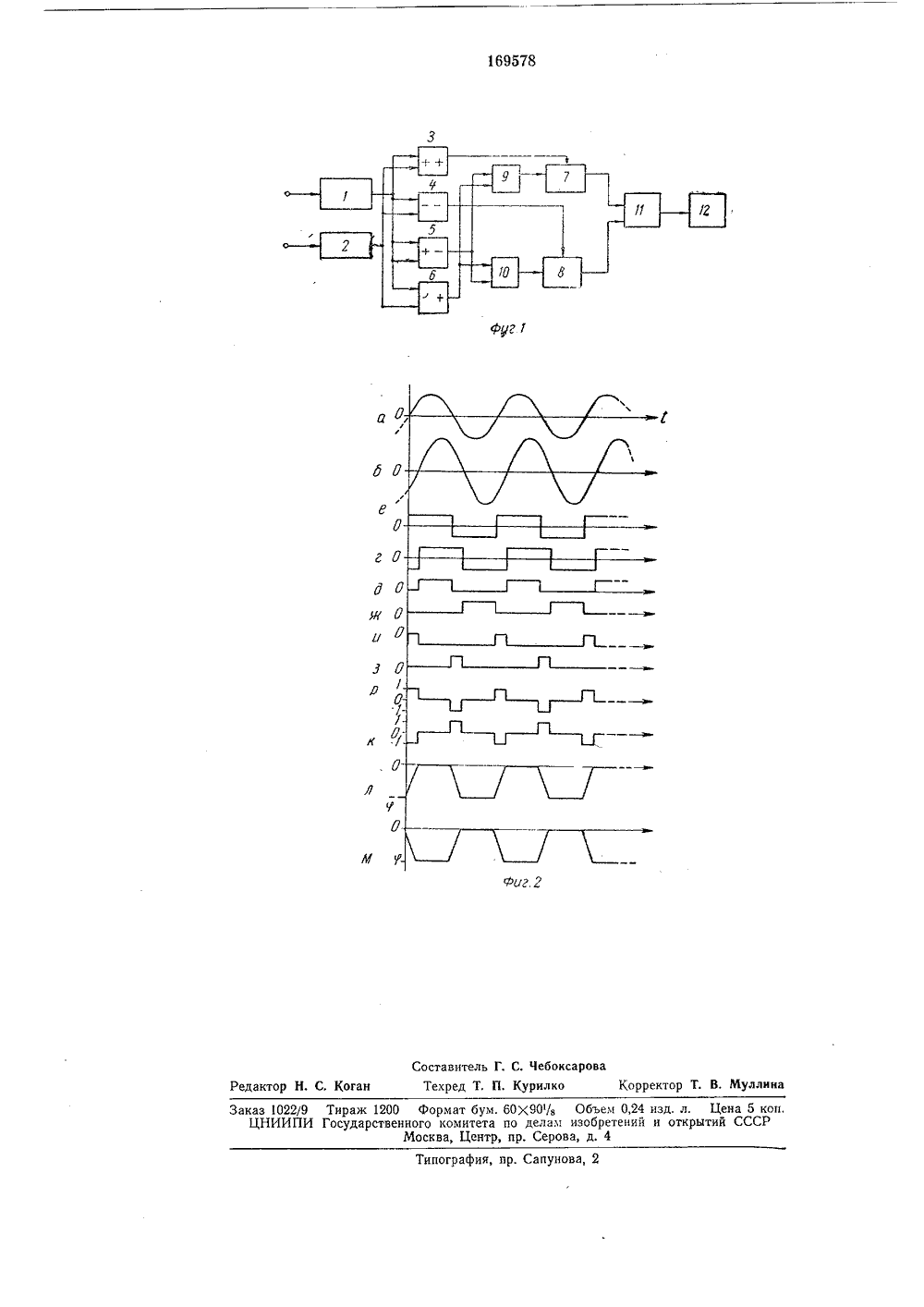

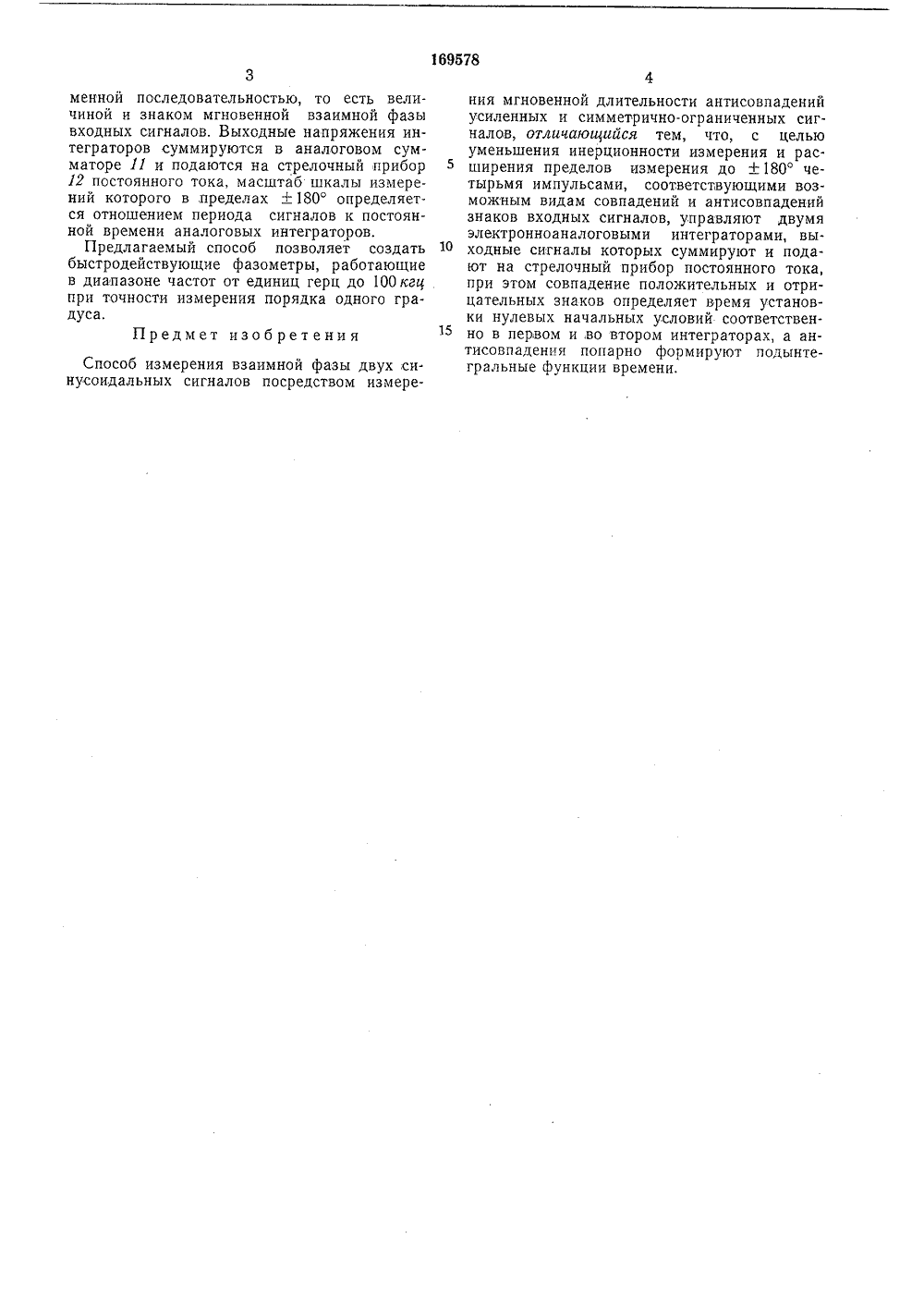

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Респубпик,1961 ( 747170/26-9) я. 21 а, 7 влен иприсоединени МПК орите ГосударственНый комитет по делам изобретений и открытий СССРУДК 621.317.373(088,8 17,111,1965. Бюллетеньликован аиия описания 12 Х.1965 ата опублик Автор изобрет Г, М, Дорский вител СПОСОБ ИЗМЕРЕНИЯ ВЗАИМНОЙ фА ДВУХ СИ НУСОИДАЛЬН Ь 1 Х СИ ГНАЛО Подписная грутга89 Известные способы измерения взаимной фазы двух синусоидальных сигналов имеют значительную инерционность измерения и не применимы для измерения взаимной фазы сигналов с быстроиз меняющейся фазой,Предлагаемый способ позволяет значительно уменьшить инерционность измерения и расширить пределы измерения до +180 четырьмя импульсами, что дает возможность взаимной фазы сигналов с быстроизменяющейся фазой. Это достигнуто тем, что усиленные и симметрично ограниченные входные сигналы посредством схем совпадения и ан. тисовпадения управляют двумя электронно- аналоговыми интеграторами, выходные сигналы которых после суммирования представляют в аналоговой форме результат измерения.На фиг. 1 изображена блок-схема устройства для реализации предлагаемого способа; на фиг. 2 - временная диаграмма процесса формирования выходного напряжения.Выходные сигналы а и б, пройдя через усилители-ограничители 1, 2, превращаются в симметричные прямоугольные импульсы е и г, поступающие на вход четырех каскадов совпадений 8, 4, 5 и б. Каскад 8 реагирует на совпадение положительных значений первого и второго сигналов, Каскад 4 - на совпадение отрицательных значений сигналов, каскады 5 и б - на совпадение сигналов с протиположными знаками, при этом каскад 5 реагирует на антисовпадение положительных значений, а каскад б - отрицательных 5 значений сигналов. Каскад 8 подключен кпервому аналоговому интегратору 7, а каскад 4 - ко второму аналоговому интегратору 8, определяя время, в течение которого каждый из них находится в состоя- О нии нулевых начальных условий. Выходныеимпульсы каскадов 3, 4, 5 и 6 отображены на фиг. 2 соответственно д, ж и 3.Каскады 5 и 6 подключены к соответствующим схемам 9 и 10 логического вычитания, 5 формирующим подынтегральные функции времени для аналоговых интеграторов, каждая из которых может принимать значения +1,0 и - 1 (на фиг. 2 - р и к). В течение интервала времени антисовпадения положитель- О ных знаков первая подынтегральная функцияположительна, а вторая - отрицательна, В период антисовпадения отрицательных знаков значения функции противоположны. В паузах между антисовпадсниями оое подынтеграль ные функции равны нулю.В результате интегрирования, на выходеинтеграторов 7 и 8 возникают трапецеидальные импульсы (л и м), амплитуда и полярность которых определяется мгновенной дли- О тельностью антисовпадений знаков и их вре.менной последовательностью, то есть величиной и знаком мгновенной взаимной фазы входных сигналов. Выходные напряжения интеграторов суммируются в аналоговом сумматоре 11 и подаются на стрелочный прибор 12 постоянного тока, масштаб шкалы измерений которого в пределах +180 определяется отношением периода сигналов к постоянной времени аналоговых интеграторов.Предлагаемый способ позволяет создать быстродействующие фазометры, работающие в диапазоне частот от единиц герц до 100 кги при точности измерения порядка одного градуса,Предмет изобретенияСпособ измерения взаимной фазы двух,си.нусоидальных сигналов посредством измерения мгновенной длительности антисовпадений усиленных и симметрично-ограниченных сигналов, отличающийся тем, что, с целью уменьшения инерционности измерения и расширения пределов измерения до + 180 четырьмя импульсами, соответствующими возможным видам совпадений и антисовпадений знаков входных сигналов, управляют двумя электронноаналоговыми интеграторами, выходные сигналы которых суммируют и подают на стрелочный прибор постоянного тока, при этом совпадение положительных и отрицательных знаков определяет время установки нулевых начальных условий соответственно в первом и,во втором интеграторах, а антисовпадени я попарно формируют лодынтегральные функции времени,169578фге Р о 1Составитель Г, С. Чебоксароваедактор Н, С, Коган Техред Т, П. Курилко Корректор Т. В. Муллнна Заказ 1022/9 Тираж 1200 Формат бум. 60 Х 90/8 Объем 0,24 изд. л. Цена 5 коп, ЦНИИПИ Государственного комитета по делам изобретений н открытий СССР Москва, Центр, пр. Серова, д. 4ипография, пр, Сапунова, 2
