Устройство для моделирования дискретных ортогональных сигналов

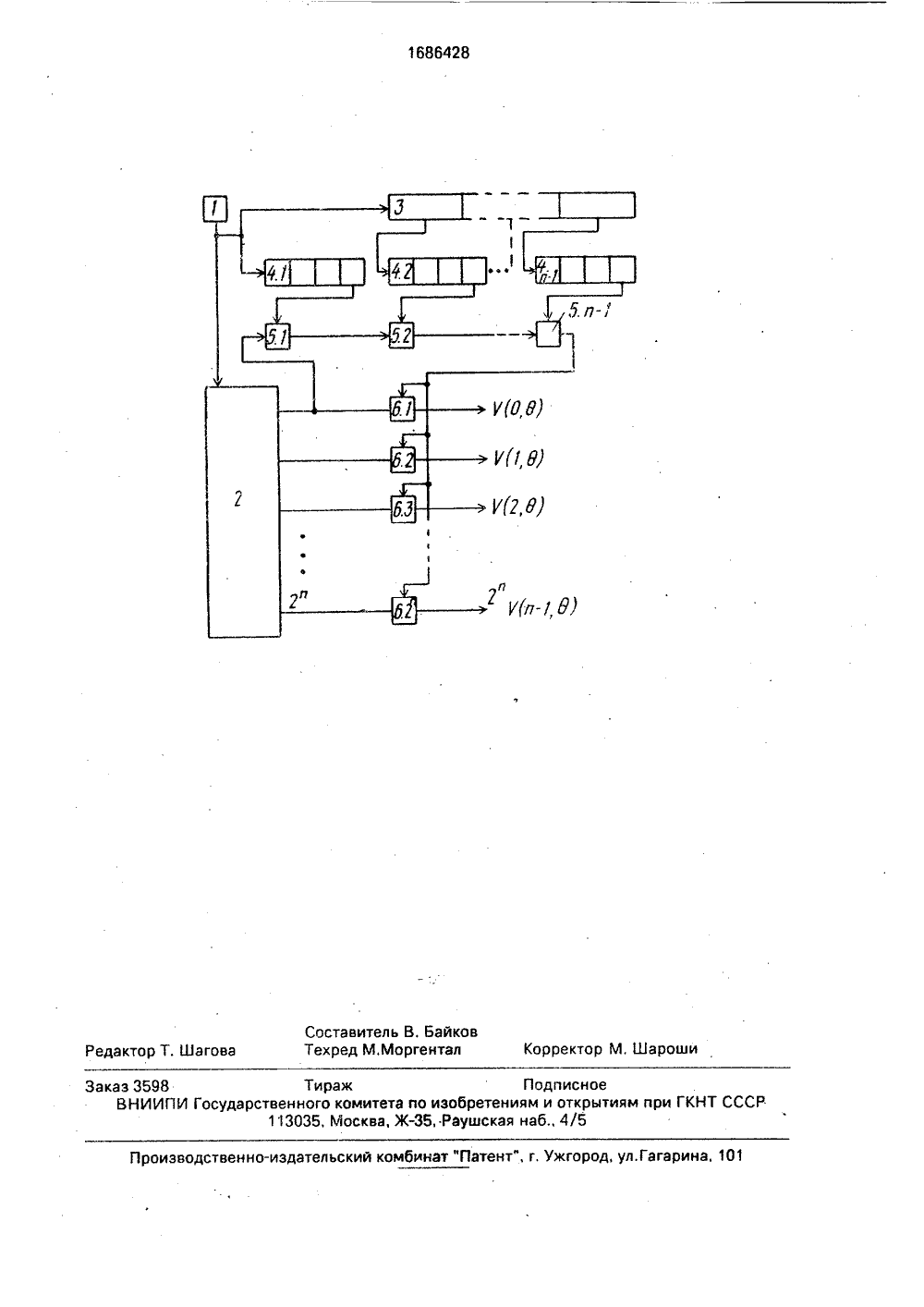

(19) (1 55 6 06 Г 1/02 НИЯ П ельство СССР1/02, 1988.ерирование функция радиоэлектроника свидет 606 Г К. Ген бежна 7, рис(54) УСТРОЙСТВО ДЛ ДИСКРЕТНЫХ ОРТО ЛОВ(57) Изобретение отн вычислительной техн пользовано для соз ОДЕЛИРОВАНАЛЬНЫХ СИГН сится к автоматике и ке и может быть ис ания генераторного ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) АвторскоеМ 1559334, кл,БесветтерУолша, - Зару1972, М 11, с. 7 Изобретение относится к автоматике и вычислительной технике и может быть использовано для создания. генераторного оборудования многоканальных систем связи.Цель изобретения - повышение точности генерируемых сигналов и расширение функциональных возможностей устройства за счет моделирования ортогональных сигналов с малой эффективной шириной спектра.Функциональная схема устройства представлена на чертеже.Устройство содержит задающий генератор 1, блок 2 формирования функций Уолша, счетчик 3, кольцевые четырехразрядные регистры 4 сдвига, знаковые умножители 5, умножители 6.Устройство работает следующим обра 1686428 А 1 оборудования многоканальных систем связи, Цель изобретения - повышение точности генерируемых сигналов и расширение функциональных возможностей устройства зэ счет моделирования ортогональных сигналов с малой эффективной шириной спектра. Устройство содержит задающий генератор 1, блок 2 формирования функций Уолша, счетчик 3, кольцевые четырехразрядные регистры сдвига 4, знаковые умно- жители 5, умножители 6. Ввод счетчика, кольцевых четырехразрядных регистров сдвига, знаковых умножителей и умножителей в состав устройства обеспечивает преобразование системы ортогонэльных сигналов, необходимое для уменьшения эффективной ширины спектра. 1 ил. В каждом из четырехразрядных регистров 4 сдвига циклически сдвигается код 1000. Частота сдвигов в регистре 4,1 задается генератором 1. Сдвиги в регистрах 4.2, , 4,п синхронизируются разрядами счетчика 3. Вследствие этого единица на выходе регистра 4.1 будет появляться в 4, 8,тактах, на выходе регистра 4.2 - в 7, 8, 15, 16, , тактах, и т, д. Значения разрядов.О, 1 сдвигаемых кодов отождествляются со знаками "+"и" - " на входах знаковых умножителей 5, Последовательность отсчетовфункции Уолша Фа(О,Я) /п=3/, формируемой на -"ом выходе блока 2, проходя по цепочке маковых умножителей 5 и перемножаясь с последовательностями знаков, формируемых регистрами сдвига 4, преобразуется следующим образом;4 - + 1 - на выходе умножителя 51;- + -+ Г 1) - на выходе умножителя 5.2, ит.д,Последовательность, поступающая с выхода знакового умножителя 5,пна входы умножителей б, является дискретным сигналом ч(0,6 ф для матрицы 2" х 2", Этот сигнал при и = 3 имеет вид (1),Матрица функций Уолша, формируемых блоком 2, имеет вид-- - ч -- ь + + + + - + + + + -- + В результате умножения функций Уоша на сигнал н(О,Ц на выходах умножителей 6 формируется система ортогональных функций ч+ + Формула изобре 1 ения Устройство для моделирования дискретных ортогональных си налов, содержащее задающий генератор и блок формирования функций Уолша, причем выход задающего генератора соединен с тактовым входом блока формирования функций Уол ша, о т л и ч а ю щ е е с я тем, что, с цельюповышения точности генерируемых сигналов и расширения функциональных возможностей устройства за счет моделирования ортогональных сигналов с малой 10 эффективной шириной спектра, оно содержит счетчик, п - 1 кольцевых четырехразрядных регистров сдвига 2" - число генерируемых функций), и - 1 знаковых умножителей, 2" умножителей, причем выход 15 задающего генератора соединен со счетным входом счетчика л тактовым входом первого кольцевого четырехразрядного регистра сдвига, 1-й разрядный выход счетчика ( - .- 1,п - 2 - со стороны младшего 20 разряда) соединен с тактовым входом(11)-го кольцевого четырехраэрядного регистра сдвига, выход четвертого разряда)-го кольцевого четырехразрядного регистра сдвига Ц := 1,п - 1) соединен со 25 знаковым входом )-го знакового умножителя, информационный вход первого знакового умножителя соединен с первым выходом блока формирования функций Уолша, выход -го знакового умножителя сое динен с информационным входом ( + 1)-гознакового умножителя, выход(п -1)-го знакового умножителя соединен с первыми входами всех умножителей, вторые входы умножителей соединены с соответствую щими выходами блока формированияфункций Уолша, выходы умножителей являются выходами устройства.1686428 оставитель В. Байк ехред М.Моргентал Редактор Т, Шаго ректор М. Шароши аз 3598 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб., 4/5 иГК Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина
