Способ градуировки датчиков градиента давления

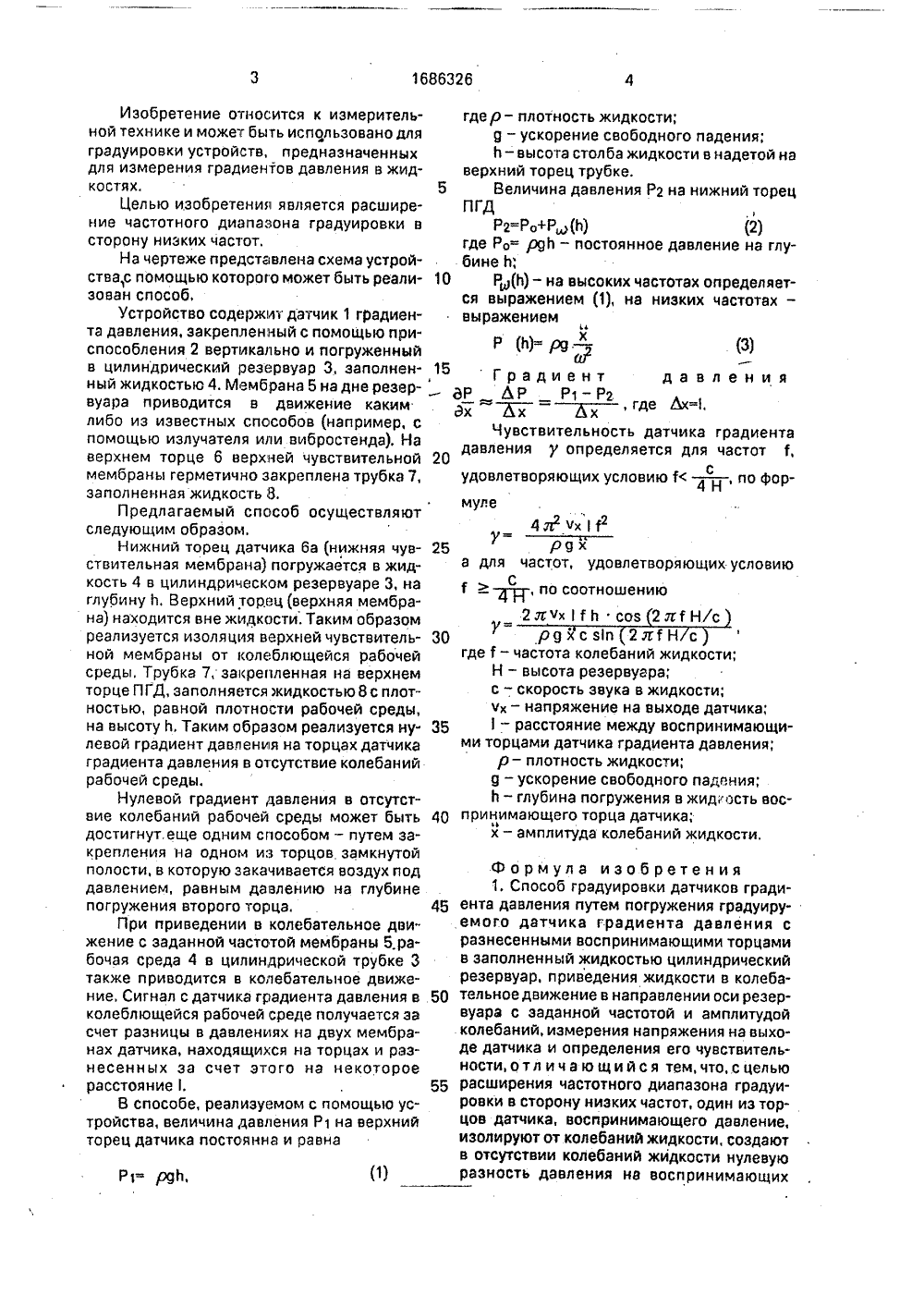

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)5 О 01 1 27/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИ Е ИЗОБРЕТЕНИ ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СПОСОБ ГРАДУИГРАДИЕНТА ДАВЛЕН(57) Изобретение относению и может быть испировке приемников гЦелью изобретения я Ы, 1686326 А 1 частотной полосы градуировки датчиков градиента давления в область низких частот. Датчик градиента давления помещается в цилиндрический резервуар 3, заполненный рабочей средой 4, приводимой в колебательное движение, При этом один из торцов датчика градиента давления, представляющий собой гибкую мембрану, изолируют от колебаний рабочей среды, Предварительно обеспечивают нулевой градиент давления на торцах датчика градиента давления в отсутствие колебаний рабочей среды. 2 з,п. ф-лы, 1 ил,муле 5 раб,Изобретение относится к измерительной технике и может быть использовано дляградуировки устройств, предназначенныхдля измерения градиентов давления в жидкостях. 5Целью изобретения является расширение частотного диапазона градуировки всторону низких частот.На чертеже представлена схема устройства,с помощью которого может быть реализован способ,Устройство содержит датчик 1 градиента давления, закрепленный с помощью приспособления 2 вертикально и погруженныйв цилиндрический резервуар 3, заполненный жидкостью 4. Мембрана 5 на дне резервуара приводится в движение какимлибо из известных способов (например, спомощью излучателя или вибростенда). Наверхнем торце 6 верхней чувствительной 20мембраны герметично закреплена трубка 7,заполненная жидкость 8,Предлагаемый способ осуществляютследующим образом.Нижний торец датчика 6 а (нижняя чувствительная мембрана) погружается в жидкость 4 в цилиндрическом резервуаре 3, наглубину и. Верхний торец (верхняя мембрана) находится вне жидкости. Таким образомреализуется изоляция верхней чувствительной мембраны от колеблющейся рабочейсреды, Трубка 7, закрепленная на верхнемторце ПГД, заполняется жидкостью 8 с плотностью, равной плотности рабочей среды,на высоту и. Таким образом реализуется нулевой градиент давления на торцах датчикаградиента давления в отсутствие колебанийрабочей среды.Нулевой градиент давления в отсутствие колебаний рабочей среды может быть 40достигнут.еще одним способом - путем закрепления на одном из торцов замкнутойполости, в которую закачивается воздух поддавлением, равным давлению на глубинепогружения второго торца. 45При приведении в колебательное движение с заданной частотой мембраны 5.рабочая среда 4 в цилиндрической трубке 3также приводится в колебательное движение. Сигнал с датчика градиента давления в .50колеблющейся рабочей среде получается эасчет разницы в давлениях на двух мембранах датчика, находящихся на торцах и разнесенных за счет этого на некотороерасстояние 1. 5В способе, реализуемом с помощью устройства, величина давления Р 1 на верхнийторец датчика постоянна и равна где р - плотность жидкости;ц - ускорение свободного парения;и - высота столба жидкости в надетой на верхний торец трубке.Величина давления Р 2 на нижний торец ПГДР 2= Р о+Рор (и) (2) где Ро= рдЬ - постоянное давление на глубине и;Р(Ь) - на высоких частотах определяется выражением (1), на низких частотах - выражениемее(й) х (3)Градиент давления дР ЛР Р 1 - Р 2е - - - = - . - , где Ье-,Чувствительность датчика градиента давления у определяется для частот удовлетворяющих условию 1 4 , по фор- с 4 д ч"ряха для частот, удовлетворяющих условиюрг, по соотношениюс 1 - частота колебаний жидкости; Н - высота резервуара; с - скорость звука в жидкости; чк - напряжение на выходе датчика;- расстояние между воспринимающи торцами датчика градиента давления;р - плотность жидкости; ц - ускорение свободного падения; и - глубина погружения в жидкость воснимающего торца датчика; х - амплитуда колебаний жидкости,Формула изобретения 1, Способ градуировки датчиков градиента давления путем погружения градуируемого датчика градиента давления с разнесенными воспринимающими торцами в заполненный жидкостью цилиндрический резервуар, приведения жидкости в колебательное движение в направлении оси резервуара с заданной частотой и амплитудой колебаний, измерения напряжения на выходе датчика и определения его чувствительности,отличающийся тем,что,сцелью расширения частотного диапазона градуировки в сторону низких частот, один из торцов датчика, воспринимающего давление, изолируют от колебаний жидкости, создают в отсутствии колебаний жидкости нулевую разность давления на воспринимающих
