Установка для испытания материалов на газоабразивное изнашивание

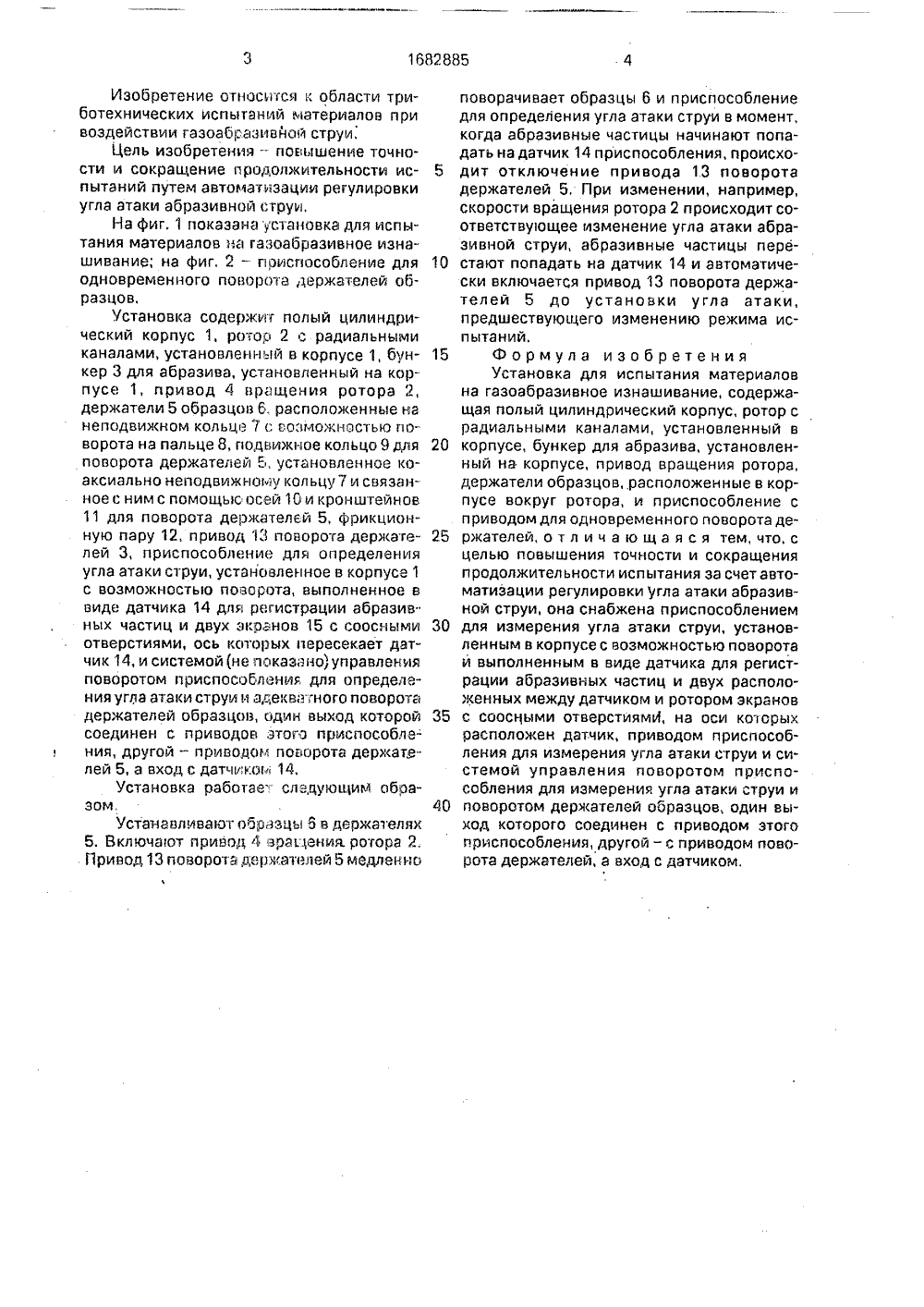

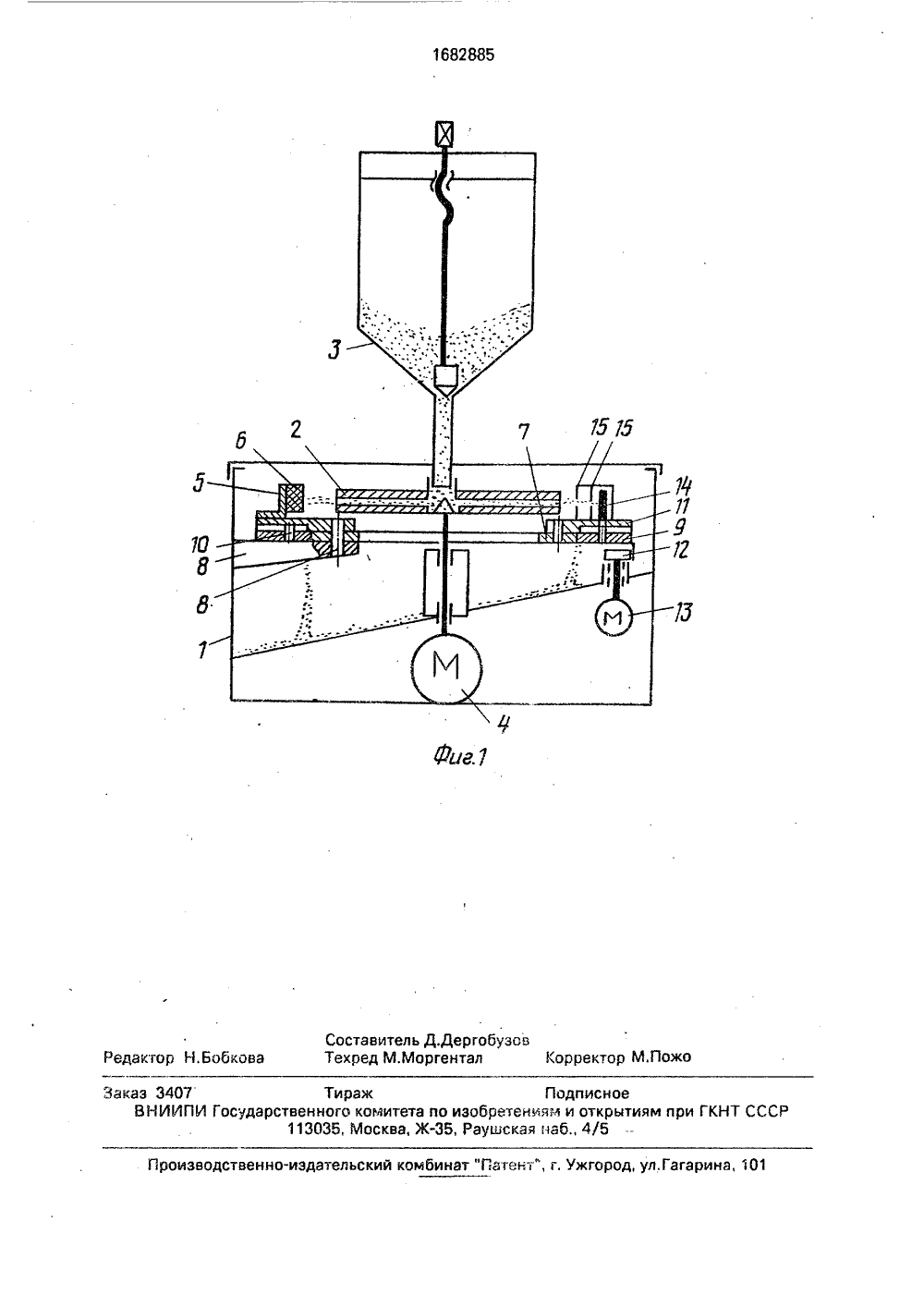

(51)5 0 01 1"1 3/5 ИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Ставропольский политехнический институт(56) Авторское свидетельство СССРМ 1609483, кл. 6 01 М 3/56, 1988,(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ГАЗОАБРАЗИВНОЕ ИЗНАШИВАНИЕ(57) Изобретение относится к триботехническим испытаниям материалов при воздействии гаэоабраэивной струи. Цель изобретения - повышение точности и сокращение продолжительности испытании за счет автоматизации регулирования угла атаки абразивной струи. Установка содержит полый цилиндрический корпус, ротор 2, бункер, держатели 5 образцов 6, приспособление для поворота держателей 5, приспособление для определения угла атаки струи, установленное в корпусе, систему управления поворотом приспособления для определения угла атаки струи и адекватного поворота держателей образцов. При включении установки происходит поворот приспособления для определения угла атаки и соответствующий поворот образцов. В момент попадания абразива на датчик 14 приспособления происходит автоматическое отклонение привода, 2 ил,ФИзобретение относигся к области триботехнических испытаний материалов при воздействии газоабразивной струи,Цель изобретения - повышение точности и сокращение продолжительности испытаний путем автоматизации регулировки угла атаки абразивной струи,На Фиг, 1 показана установка для испытания материалов на газоабразивное изнашивание; на Фиг, 2 - приспособление для одновременного поворота держателей образцов,Установка содержит полый цилиндрический корпус 1, ротор 2 с радиальными каналами, установленный в корпусе 1, бункер 3 для абразива, установленный на корпусе 1, привод 4 вращения ротора 2, держатели 5 образцов б, расположенные нг неподвижном кольце 7 с воэможностью поворота на пальце 8, подвижное кольцо 9 для поворота держателей 5, установленное коаксиально неподвижному кольцу 7 и связан. ное с ним с помощью осей 1 б и кронштейнов 11 для поворота держателей 5, фрикционную пару 12, привод 13 поворота держателей 3, приспособление для определения угла атаки струи, установленное в корпусе 1 с возможностью поворота, выполненное в виде датчика 14 для регистрации абразивных частиц и двух экранов 15 с соосными отверстиями, ось которых пересекает датчик 14, и системой(не показано) управления поворотом приспособления для определения угла атаки струи и адекваного поворота держателей образцов, один выход которой соединен с приводов этого приспособления, другой - приводом поворота держателей 5, а вход с датчиим 14,Установка работае. следующим обраэом,Устанавливают образцы 8 в деожателях 5. Включают привод 4 врацения. ротора 2. Привод 13 поворота держателей 5 медленно поворачивает образцы б и приспособление для определения угла атаки струи в момент, когда абразивные частицы начинают попадать на датчик 14 приспособления, происходит отключение привода 13 поворота держателей 5, При изменении, например,скорости вращения ротора 2 происходит соответствующее изменение угла атаки абраэивной струи, абразивные частицы перестают попадать на датчик 14 и автоматически включается привод 13 поворота держателей 5 до установки угла атаки,предшествующего изменению режима испытанийй.Формула изобретения Установка для испытания материалов на газоабразивное изнашивание, содержащая полый цилиндрический корпус, ротор с радиальными каналами, установленный в корпусе, бункер для абразива, установленный на корпусе, привод вращения ротора, держатели образцов, расположенные в корпусе вокруг ротора, и приспособление с приводом для одновременного поворота держателей, о тл и ч а ю ща я ся тем, что, с целью повышения точности и сокращения продолжительности испытания за счетавтоматизации регулировки Угла атаки абразивной струи, она снабжена приспособлением для измерения угла атаки струи, установленным в корпусе с возможностью поворота и выполненным в виде датчика для регистрации абразивных частиц и двух расположенных между датчиком и ротором экранов с соосНыми отверстиямИ, на оси которых расположен датчик, приводом приспособления для измерения угла атаки струи и системой управления поворотом приспособления для измерения угла атаки струи и поворотом держателей образцов, один выход которого соединен с приводом этого приспособления, другой - с приводом поворота держателей, а вход с датчиком.1682885 Составитель Д,Дергобузаведактор Н,Бобкова Техред М,Моргентал Корректор М.Пож аз 3407 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытия113035, Москва, Ж, Рауаская наб., 4/5 ГКНТ ССС оизводственно-издательский комбинат Патент", г. Ужгород, ул. Гагарина, 101
