Способ моделирования процесса льдообразования на откосе напорного сооружения водоема и устройство для его осуществления

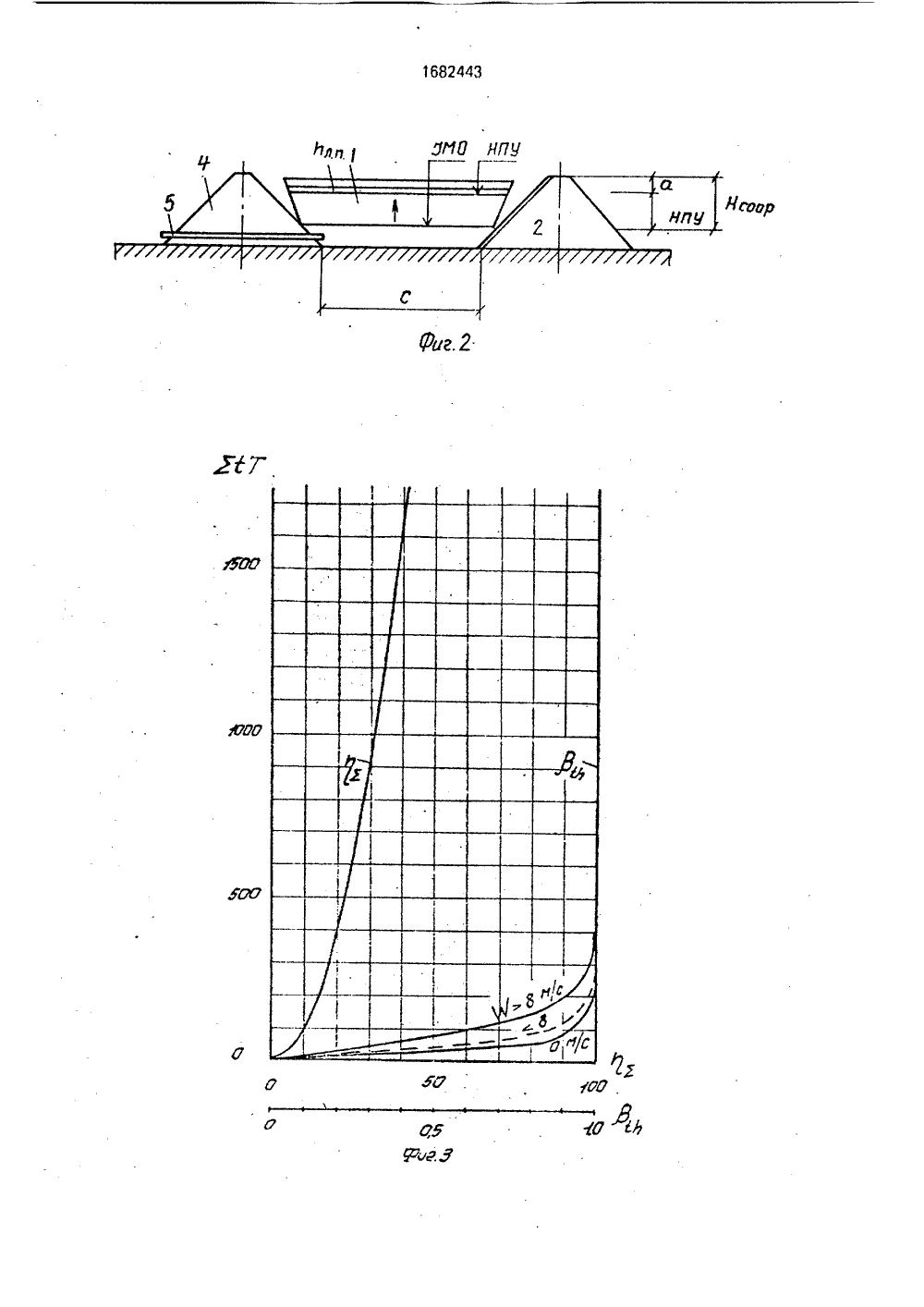

)5 Е 02 В 1/02 ОПИСАНИЕ ИЗОБРЕТЕ ЬСТВУ АВТОРСКО СВИДЕ е Всесоюзного о и научно-иссГидроп роект" Бортников ГОсудАРстВенный кОмитетПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(56) Материалы конференцпо гидротехнике. Борьбатруднениями на реках ипри строительстве и зксплтехнических сооружений. - Лдат, 1984 с.38 - 43.Авторское свидетельствМ 1219708, кл. Е 02 В 1/02(54) СПОСОБ МОДЕЛИРОВСА ЛЬДООБРАЗОВАНИЯПОРНОГО СООРУЖЕНИУСТРОЙСТВО ДЛЯ ЕГО ОС ий и совещений с ледовыми заводохрэн илищах уатации гидро: - Энергоатомизо СССР 1986.АНИЯ ПРОЦЕСНА ОТКОСЕ НАЯ ВОДОЕМА И УЩЕСТВЛЕНИЯ(57) Изобретение относится к области гидротехнического строительства, Цель изобретения - повышение эффективности измерений за счет приближения условий моделирования к натурным. В создаваемом водохранилище 3 участком строящегося откосного водооградительного сооружения 2 и водооградительной откосной дамбой 4 образуют фрагмент бассейна 1, Воду в указанный фрагмент бассейна подают через донную водоподводную трубу 5, При этом подъем уровня воды во фрагменте бассейна 1 производят со скоростью, равной скорости подъема уровня воды в создаваемом водоеме в период сезонного наполнения, и в условиях отрицательных температур производят намораживание, Размеры сторон фрагмента бассейна 1 и высоту ограждающих бассейн откосных дамб 4 над минимальным уровнем воды в бассейне определяют по расчетным зависимостям. 2 с,п. ф-лы, 3 ил.Изобретение относи.ся к гидротехническому строительству и связано с испытаниями и определением на моделях силового воздействия льда на откосы напорных сооружений и берега водоемов,Цель изобретения - повышение эффективности измерений за счет приближения условий моделирования к натурным,На фиг,1 показана схема фрагмента бассейна; на фиг. 2 - то же, разрез; на фиг, 3 - график функций для определения толщины льда поля водоема.Фрагмент бассейна 1 образуют участком строящегося откосного водооградительного сооружения 2 создаваемого водохранилища 3 и водооградительной откосной дамбой 4, оснащенной донной водо- подводной трубой 5, па которой подают воду в бассейн для подъема уровня воды в нем.Способ осуществляют следующим образом,В создаваемом водохранилище 3 участком строящегося откосного водооградительного сооружения 2 и водооградительной откосной дамбой 4 образуют фрагмент бассейна 1, размеры сторон его определяют соотношениемс Ь3211 л,п. + 1,0,а высота ограждающих бассейн откосных сооружЪний над минимальным уровнем воды в бассейне равна Нсоор = Нпу + а,где пл.п. - . толщина льда поля, м;Нп,у - высота и роектируемого сезонного подъема уровня воды при скорости подъема, равной скорости сезонного подъема уровня воды в создаваемом водоеме;а - конструктивный запас.Воду в указанный фрагмент бассейна подают через доннук водоподводную трубу 5, при этом подъем воды во фрагменте бассейна 1 производят:;о скоростью, соответствующей скорости подъема уровня воды в создаваемом водоеме, и в период стояния отрицательных температур производят намораживание. В процессе испытаний осуществляютзамеры температуры грунта откоса и воды,нарастания среднесуточных отрицательныхтемператур воздуха, нарастания толщины5 поля льда, интенсивности нарастания льдана берегах и откосах водооградительных сооружений, фиксируют влияние скорости инаправление ветра на формирование призмы льда.10 Формула изобретения1. Способ моделирования процессальдообразования на откосе напорного сооружения водоема, включающий выполнениев натурном бассейне его фрагмента и созда 15 ние в выведенном фрагменте натурных условий льдообразования, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности измерений за счет приближения условий моделирования к натурным, во20 фрагменте бассейна в условиях отрицательных температур производят намораживание льда при подъеме или снижении уровняводы со скоростью, равной скорости подьема или снижения уровня воды в создавае 25 мом водоеме,2. Устройство для моделирования процесса льдообразования на откосе напорного сооружения водоема, выполненное ввиде фрагмента бассейна, выделяемого в30 создаваемом водоеме, о т л и ч а ю щ е ес я тем, что фрагмент бассейна образованоткосными дамбами, примыкающими с трехсторон к откосу сооружения водоема, приэтом размеры сторон его определены соот 35 ношениемс Ь326 л.п. +10,а превышение ограждающего бассейн откосного сооружения над минимальнымуровнем воды (УМО) в бассейне равно40 Нооор - Нпу+ а,где пл.п, - толщина льда поля, м;Н пу - высота ограждающих откосных (незаглубленных в воде) сооружений, равнаяпроектируемому максимальному подъему45 уровня воды в создаваемом водоеме;а - конструктивный запас, м;Ь - ширина фрагмента бассейна, м;с - длина фрагмента бассейна, м.
