Способ нанесения микрорельефа

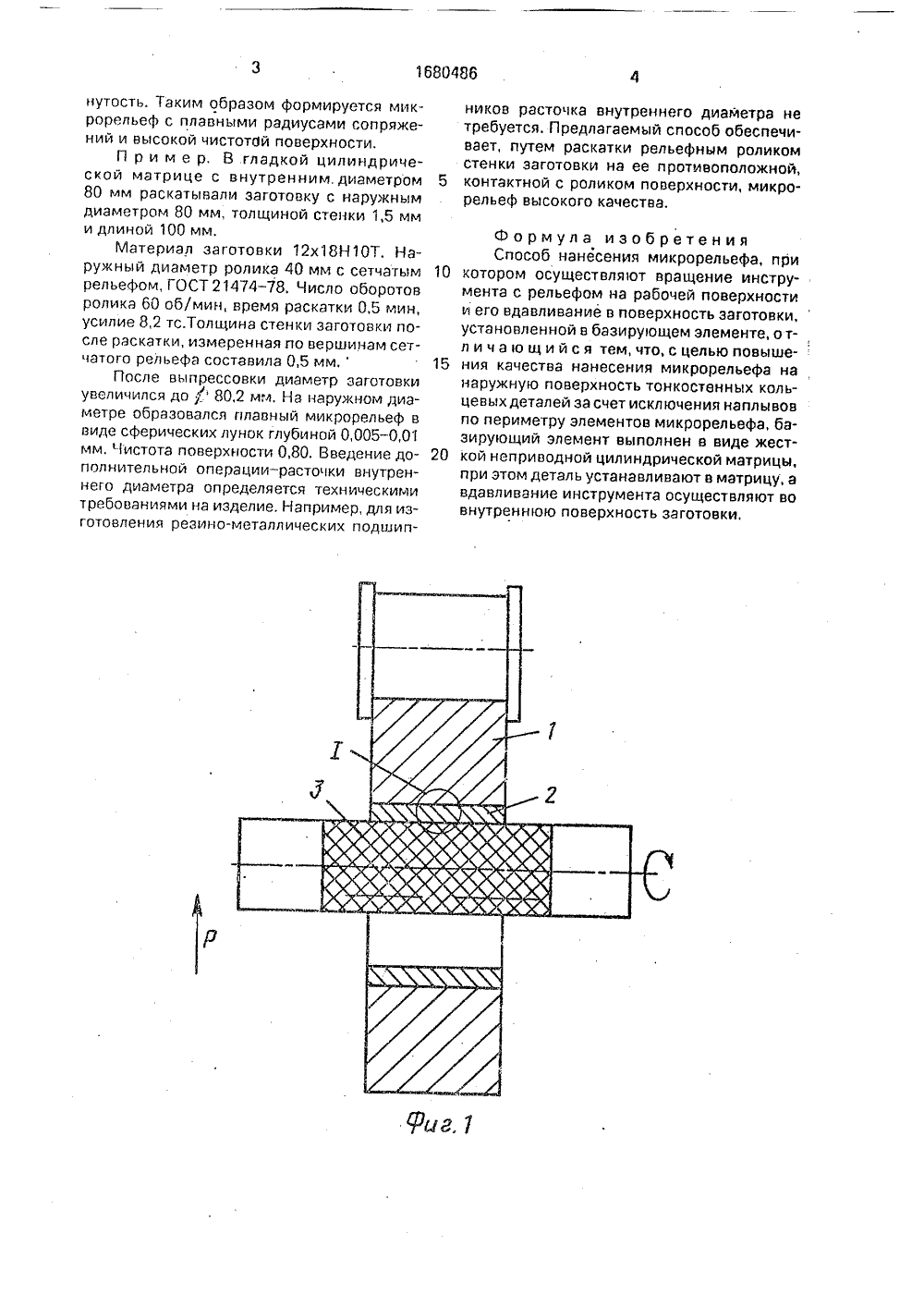

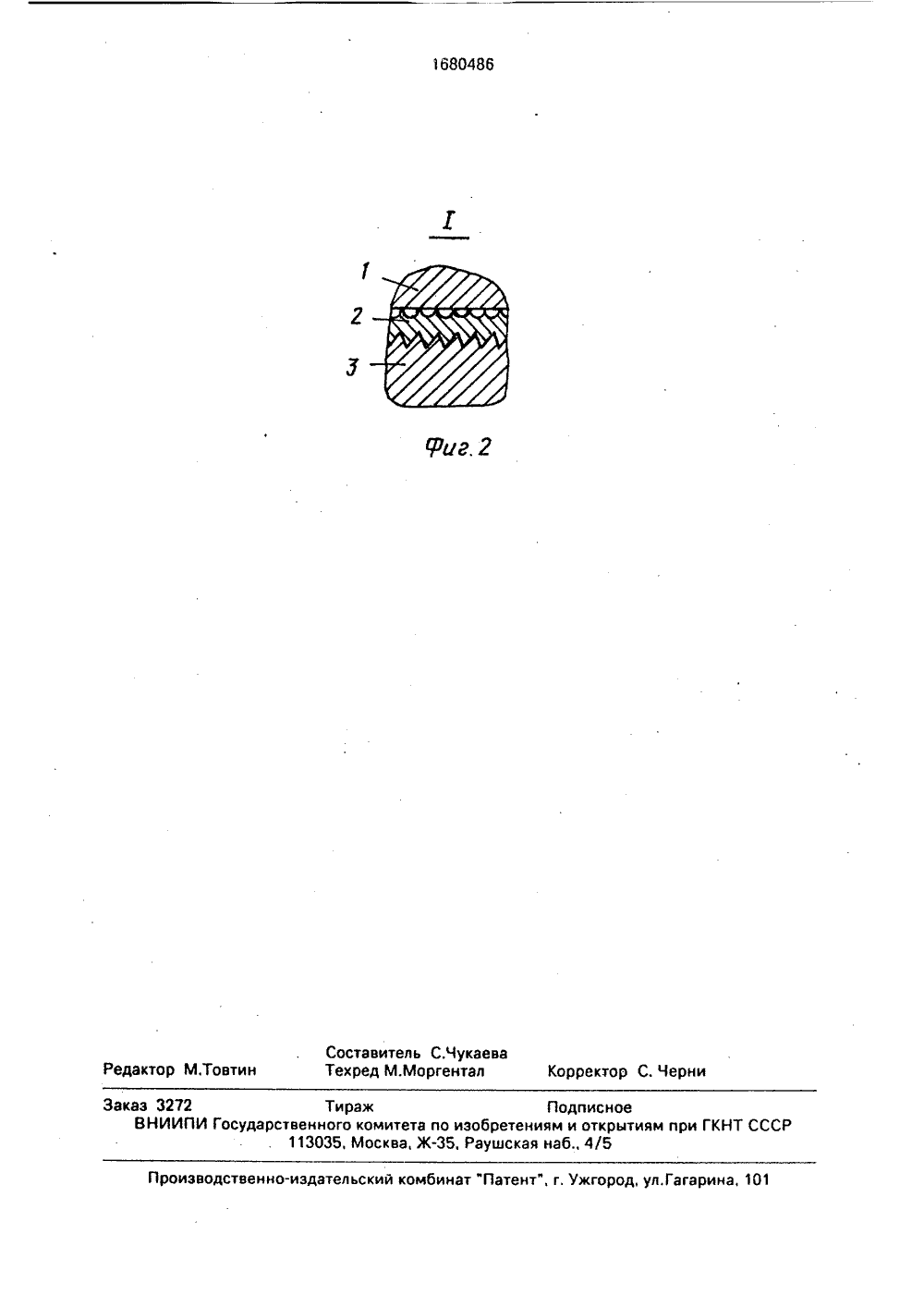

)3 В 24 В 39/ОО ИСАНИЕ ИЗОБРЕТЕН АВТО РС ВИДЕТЕЛ ЬСТВУ(21) 4701765 (22) 08.06,89 (46) 30.09.91 (72) И.О. Па Павлов и В. (53) 621.923 (56) Шнейде ства деталей Л.: Машин(57) Изобретение оталлов давлением иводства тон костенннапример рубашек СЕНИЯ МИКРОРЕЛЬ носится к обработке мередназначено для произхгильз с микрорельефом, направляющих штампов. ится к обработкепредназначено днных гильз с микроубашек направля Неприводную вр с внутренним цилинд и помещенной в ней 2 устанавливают на р держащий на наруж например, сетчатый. щающуюся матрицу 1 рическим отверстием кольцевой заготовкой аскатной ролик 3, соом диаметре рельеф,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР Изобретение относ металлов давлением и лпроизводства тонкостерельефом, например р Ющих штампов.Цель изобретения - повышение качествнанесения микрорельефа на наружную поверхность тонкостенных кольцевых деталеэа счет исключения наплывов по периметрэлементов микрорельефа. На фиг. 1 изображен процесс раскаткина фиг. 2 - разрез А-А на фиг. 1. Способ осуществляют следующим образом. Целью изобретения является повышение качества нанесения микрорельефа на наружную поверхность тонкостенных кольцевых деталей за счет исключения наплывов по периметру элементов микрорельефа, Это достигается тем, что в качестве базирующего элемента применяют жесткую не- приводную цилиндрическую матрицу, пои этомдетальустанавливают внутрь матрицы. При обработке вдавливание вращающегося инструмента с нанесенным на рабочую поверхность микрорельефом осуществляют во внутреннюю поверхность заготовки, Из-за неравномерности деформаций на наружной поверхности заготовки возникает микро- рельеф в виде сферических лунок. 2 ил,усилием Р сближают раскатной ролик 3 и матрицу 1 с кольцевой заготовкой 2, Сообщают вращение раскатному ролику 3. Через стенку заготовки 2 матрица 1 получает вращение. При вращении и взаимном сближении инструмента происходит раскатка стенки заготовки 2. Процесс раскатки производятдотех пор, пока на стороне заготовки, противоположной поверхности, контактирующей с роликом, не появится микрорельеф,Формирование микрорельефа является следствием неравномерного по своей природе процесса пластического деформирования обрабатываемого материала в зоне контактировэния его с деформирующим элементом инструмента, Из-за неравномерности деформаций на наружной поверхности возникает микрорельеф в виде сферических лунок. В том месте, где толщина стенки минимальна. образуется выпуклость, где максимальна бог нутость. Таким образом формируется микрорельеф с плавными радиусами сопряжений и высокой чистотьй поверхности.П р и м е р, В гладкой цилиндрической матрице с внутренним. диаметром 80 мм раскатывали заготовку с наружным диаметром 80 мм, толщиной стенки 1,5 мм и длиной 100 мм,Материал заготовки 12 х 18 Н 10 Т. Наружный диаметр ролика 40 мм с сетчатым рельефом, ГОСТ 21474 - 78, Число оборотов ролика 60 об/мин, время раскатки 0,5 мин, усилие 8,2 тс.Толщина стенки заготовки после раскатки, измеренная по вершинам сетчатого рельефа составила 0,5 мм.После выпрессовки диаметр заготовки увеличился до,." 80,2 мм. На наружном диаметре образовался плавный микрорельеф в виде сферических лунок глубиной 0,005-0,01 мм. Чистота поверхности 0,80. Введение дополнительной операции - расточки внутреннего диаметра определяется техническими требованиями на изделие. Например, для изготовления реаино-металлических подшипников расточка внутреннего диаметра не требуется. Предлагаемый способ обеспечивает, путем раскатки рельефным роликом стенки заготовки на ее противоположной, 5 контактной с роликом поверхности, микрорельеф высокого качества,Формула изобретения Способ нанесения микрорельефа, при 10 котором осуществляют вращение инструмента с рельефом на рабочей поверхности и его вдавливание в поверхность заготовки, установленной в базирующем элементе, о тл и ч а ю щ и й с я тем, что, с целью повыше ния качества нанесения микрорельефа нанаружную поверхность тонкостенных кольцевых деталей за счет исключения наплывов по периметру элементов микрорельефа, базирующий злемент выполнен в виде жест кой неприводной цилиндрической матрицы,при этом деталь устанавливают в матрицу, а вдавливание инструмента осуществляют во внутреннюю поверхность заготовки,1680486 Составитель С.ЧукаеваТехред М.Моргентал Корректор С. Черни Редактор М.Товтин Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 3272 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
