Нетканый фильтровальный материал

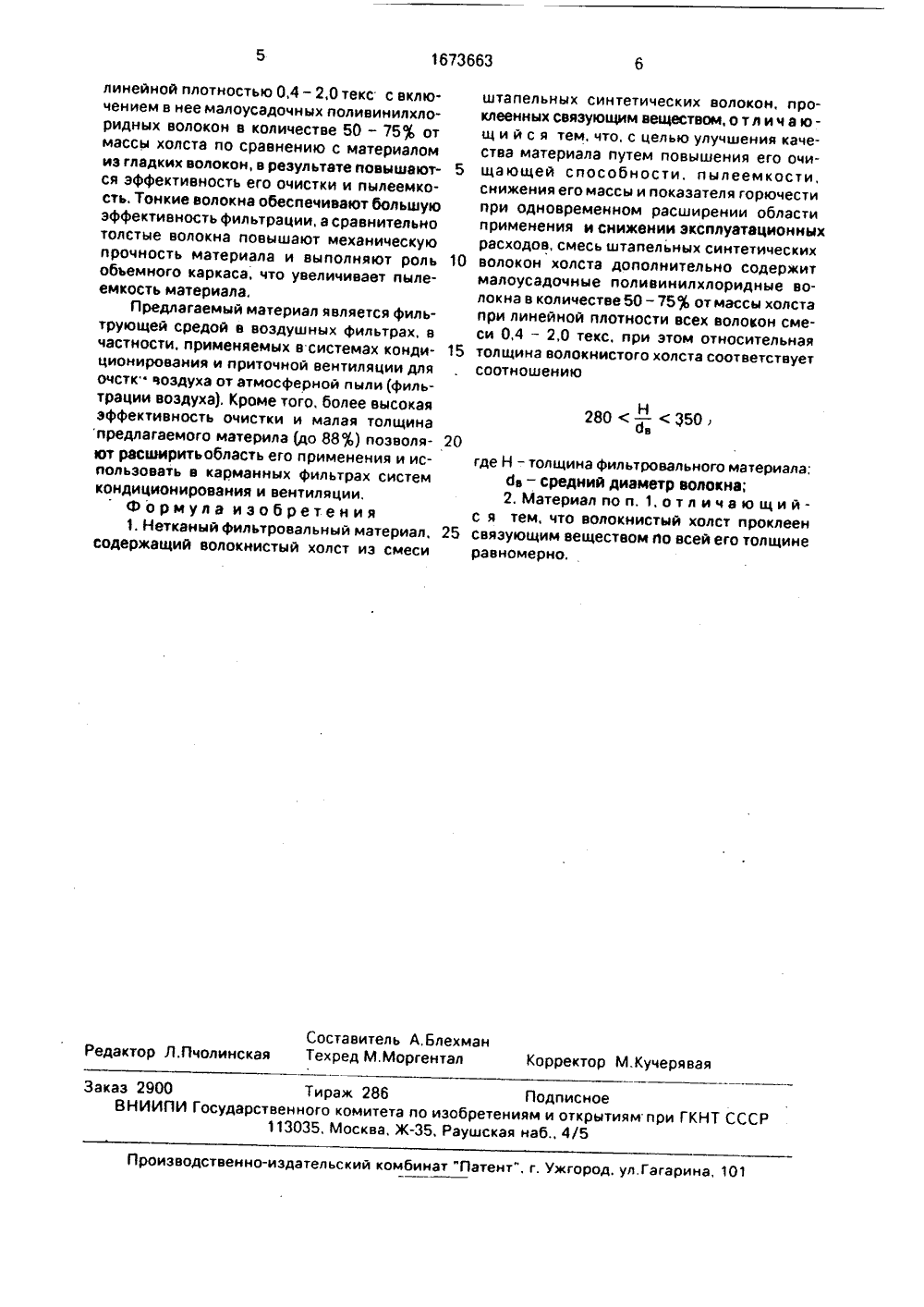

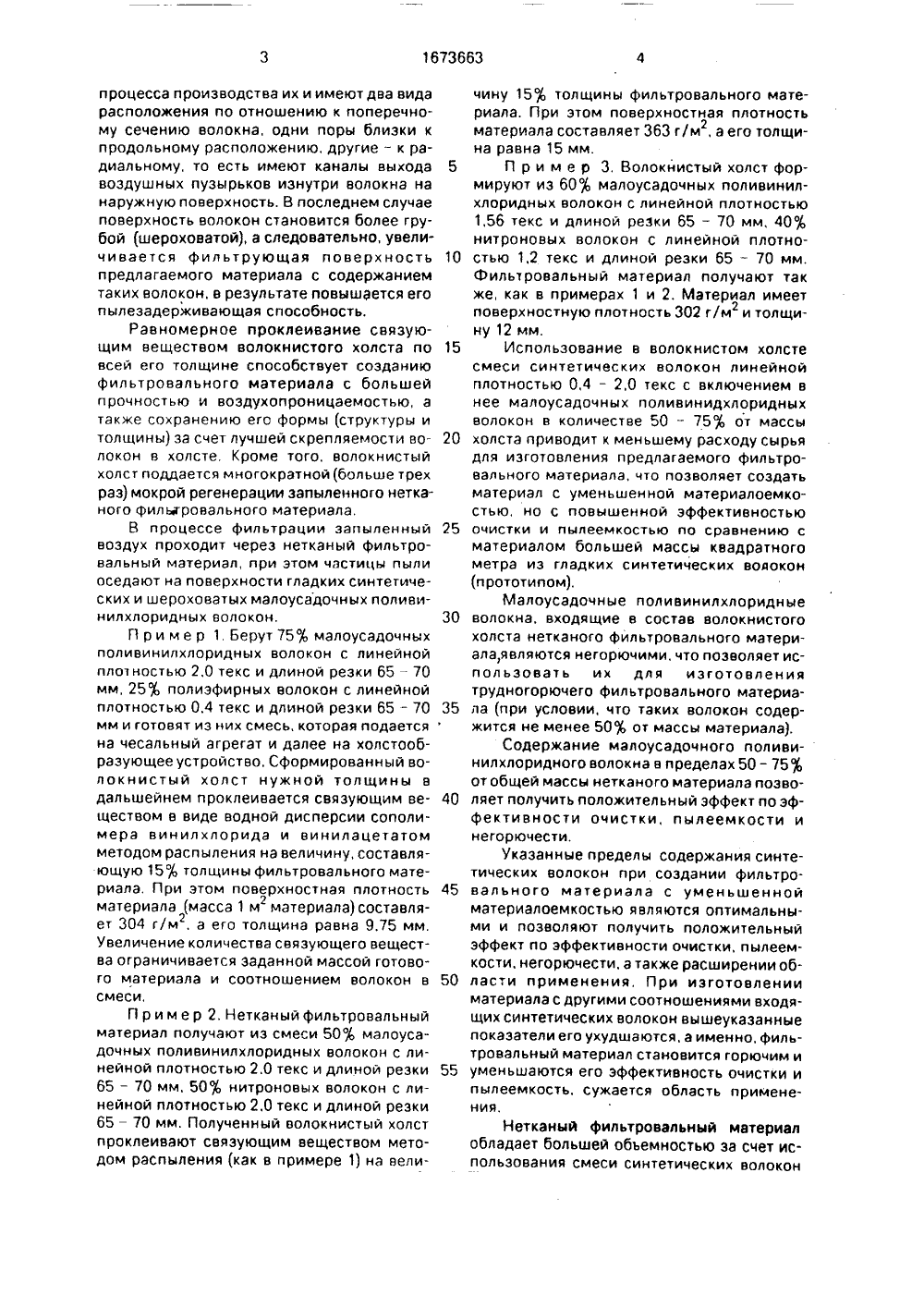

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 16 663 А 1 51)5 О 04 Н 1/58 ИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКО ИДЕТЕЛЬС рович,шнарен 280- (350 Отолщина фильтро относится к производству алов, используется при изала для овысить- 35Нов 8 ла локна;еством по редний диаметр во связующим вещ е равномерно. усадочных полив на их поверхноы в волокнах образ й и проклее его толщиВ мал волокнах поры. Пор инилхлоридных сти выполнены уются во время ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретениенетканых матери л. %32научно-исследовательскийструкторский институт поля кондиционирования вози и Всесоюзный научно-исий институт нетканыхериаловсов, И,Я,ГальпеС.Н,Соляр, С.П,Кува и Л,И,Сизикова,8)74. Полотно нетканое клеильтровальное,ФИЛЬТРОВАЛЬНЫЙ МАготовлении ильтровального ма оэдушных фильтров и поэволяе Изобретение относится к производству нетканых материалов и используется при изготовлении фильтровального материала для воздушных фильтров,Цель изобретения - улучшение качества путем повышения очищающей способности материала, его пылеемкости, снижения его массы и показателя горючести при одновременном расширении области применения и снижении эксплуатационных расходов,В нетканом фильтровальном материала. включающем волокнистый холст из штапельных синтетических волокон, проклеенных связующим веществом. холст выполнен иэ смеси синтетических волокон линейной плотностью 0,4 - 2,0 текс с вклюэффективность очистки и пылеемкость материала при одновременном снижении его массы, горючести фильтровального материала и эксплуатационных расходов. Холст выполнен иэ смеси синтетических волокон линейной плотностью 0.4 - 2 текс с включением в нее малоусадочных поливинилхлоридных волокон в количестве 50 - 75 мас,холста. при этом относительная толщина холста выбрана из соотношения вального материала; бв - средний диаметр волокна. Описанный волокнистый холст про клеен связующим веществом по всей толщи не равномерно. Запыленный поток воздуха проходит через нетканый фильтровальный материал, при этом частицы пыли оседают на поверхности волокон, 1 э.п. ф-лы. чением в нее малоусадочных поливинилхлоридных волокон в количестве 50 - 75 отмассы холста. при этом относительная толщина холста выбрана из соотношения толщина фильтровального материа 16736635 10 15 20 25 30 35 40 45 50 55 процесса производства их и имеют два вида расположения по отношению к поперечному сечению волокна, одни поры близки к продольному расположению, другие - к радиальному, то есть имеют каналы выхода воздушных пузырьков изнутри волокна на наружную поверхность, В последнем случае поверхность волокон становится более грубой (шероховатой), а следовательно, увеличивается фильтрующая поверхность предлагаемого материала с содержанием таких волокон, в результате повышается его пылезадерживающая способность,Равномерное проклеивание связующим веществом волокнистого холста по всей его толщине способствует созданию фильтровального материала с большей прочностью и воздухопроницаемостью, а также сохранению его формы (структуры и толщины) за счет лучшей скрепляемости волокон в холсте. Кроме того, волокнистый холст поддается многократной (больше трех раз) мокрой регенерации запыленного нетканого фильтровального материала. В процессе фильтрации запыленный воздух проходит через нетканый фильтровальный материал, при этом частицы пыли оседают на поверхности гладких синтетических и шероховатых малоусадочных поливинилхлоридных волокон.П р и м е р 1. Берут 75 малоусадочных поливинилхлоридных волокон с линейной плот ностью 2,0 текс и длиной резки 65 - 70 мм, 257, полиэфирных волокон с линейной плотностью 0,4 текс и длиной резки 65 - 70 мм и готовят иэ них смесь, которая подается на чесальный агрегат и далее на холстообразующее устройство, Сформированный волокнистый холст нужной толщины в дальшейнем проклеивается связующим веществом в виде водной дисперсии сополимера винилхлорида и винилацетатом методом распыления на величину, составляющую 15% толщины фильтровального материала, При этом поверхностная плотность материала (масса 1 м материала) составляет 304 г/м, а его толщина равна 9,75 мм, Увеличение количества связующего вещества ограничивается заданной массой готового материала и соотношением волокон в смеси,П р и м е р 2. Нетканый фильтровальный материал получают из смеси 50 малоусадочных поливинилхлоридных волокон с линейной плотностью 2,0 текс и длиной резки 65 - 70 мм, 50 нитроновых волокон с линейной плотностью 2,0 текс и длиной резки 65 - 70 мм. Полученный волокнистый холст проклеивают связующим веществом методом распыления (как в примере 1) на величину 15 отолщины фильтровального материала. При этом поверхностная плотность материала составляет 363 г/м, а его толщина равна 15 мм.П р и м е р 3, Волокнистый холст формируют из 60 малоусадочных поливинилхлоридных волокон с линейной плотностью 1,56 текс и длиной резки 65 - 70 мм, 40 нитроновых волокон с линейной плотностью 1,2 текс и длиной резки 65 - 70 мм. фильтровальный материал получают так же, как в примерах 1 и 2. Материал имеет поверхностную плотность 302 г/м и толщину 12 мм.Использование в волокнистом холсте смеси синтетических волокон линейной плотностью 0,4 - 2,0 текс с включением в нее малоусадочных поливинидхлоридных волокон в количестве 50 - 75 от массы холста приводит к меньшему расходу сырья для изготовления предлагаемого фильтровального материала, что позволяет создать материал с уменьшенной материалоемкостью, но с повышенной эффективностью очистки и пылеемкостью по сравнению с материалом большей массы квадратного метра иэ гладких синтетических волокон (и рототипом),Малоусадочные поливинилхлоридные волокна, входящие в состав волокнистого холста нетканого фильтровального материала,являются негорючими, что позволяет использовать их для изготовления трудногорючего фильтровального материала (при условии, что таких волокон содержится не менее 50 от массы материала).Содержание малоусадочного поливинилхлоридного волокна в пределах 50 - 757 ь от общей массы нетканого материала позволяет получить положительный эффект по эффективности очистки, пылеемкости и негорючести.Указанные пределы содержания синтетических волокон при создании фильтровального материала с уменьшенной материалоемкостью являются оптимальными и позволяют получить положительный эффект по эффективности очистки, пылеемкости, негорючести, а также расширении области применения, При изготовлении материала с другими соотношениями входящих синтетических волокон вышеуказанные показатели его ухудшаются, а именно, фильтровальный материал становится горючим и уменьшаются его эффективность очистки и пылеемкость, сужается область применения,Нетканый фильтровальный материал обладает большей объемностью за счет использования смеси синтетических волокон1673663 280 ( - (350)Нбв где Н - толщина фильтровального материала;бе - средний диаметр волокна;2. Материал по п. 1, о тл и ча ю щи йс я тем, что волокнистый холст проклеен связующим веществом по всей его толщине равномерно. Составитель А,Блехман Редактор Л.Пчолинская Техред М,Моргентал Корректор М.КучеряваяЗаказ 2900 Тираж 286 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 линейной плотностью 0,4 - 2,0 текс с включением в нее малоусадочных поливинилхлоридных волокон в количестве 50 - 75 от массы холста по сравнению с материалом из гладких волокон, в результате повышают ся эффективность его очистки и пылеемкость. Тонкие волокна обеспечивают большую эффективность фильтрации, а сравнительно толстые волокна повышают механическую прочность материала и выполняют роль 10 обьемного каркаса, что увеличивает пыле- емкость материала.Предлагаемый материал является фильтрующей средой в воздушных фильтрах, в частности, применяемых в системах конди ционирования и приточной вентиляции для очстк" воздуха от атмосферной пыли (фильтрации воздуха), Кроме того, более высокая эффективность очистки и малая толщина предлагаемого материла (до 88) позволя ют расширитьобласть его применения и использовать в карманных фильтрах систем кондиционирования и вентиляции.Формула изобретен ия1. Нетканый фильтровальный материал, 25 содержащий волокнистый холст иэ смеси штапельных синтетических волокон, проклеенных связующим веществом, о т л и ч а ющ и й с я тем. что, с целью улучшения качества материала путем повышения его очищающей способности, пылеемкости, снижения его массы и показателя горючести при одновременном расширении области применения и снижении эксплуатационных расходов, смесь штапельных синтетических волокон холста дополнительно содержит малоусадочные поливинилхлоридные волокна в количестве 50 - 75 от массы холста при линейной плотности всех волокон смеси 0,4 - 2,0 текс, при этом относительная толщина волокнистого холста соответствует соотношению
