Устройство для моделирования систем передачи данных

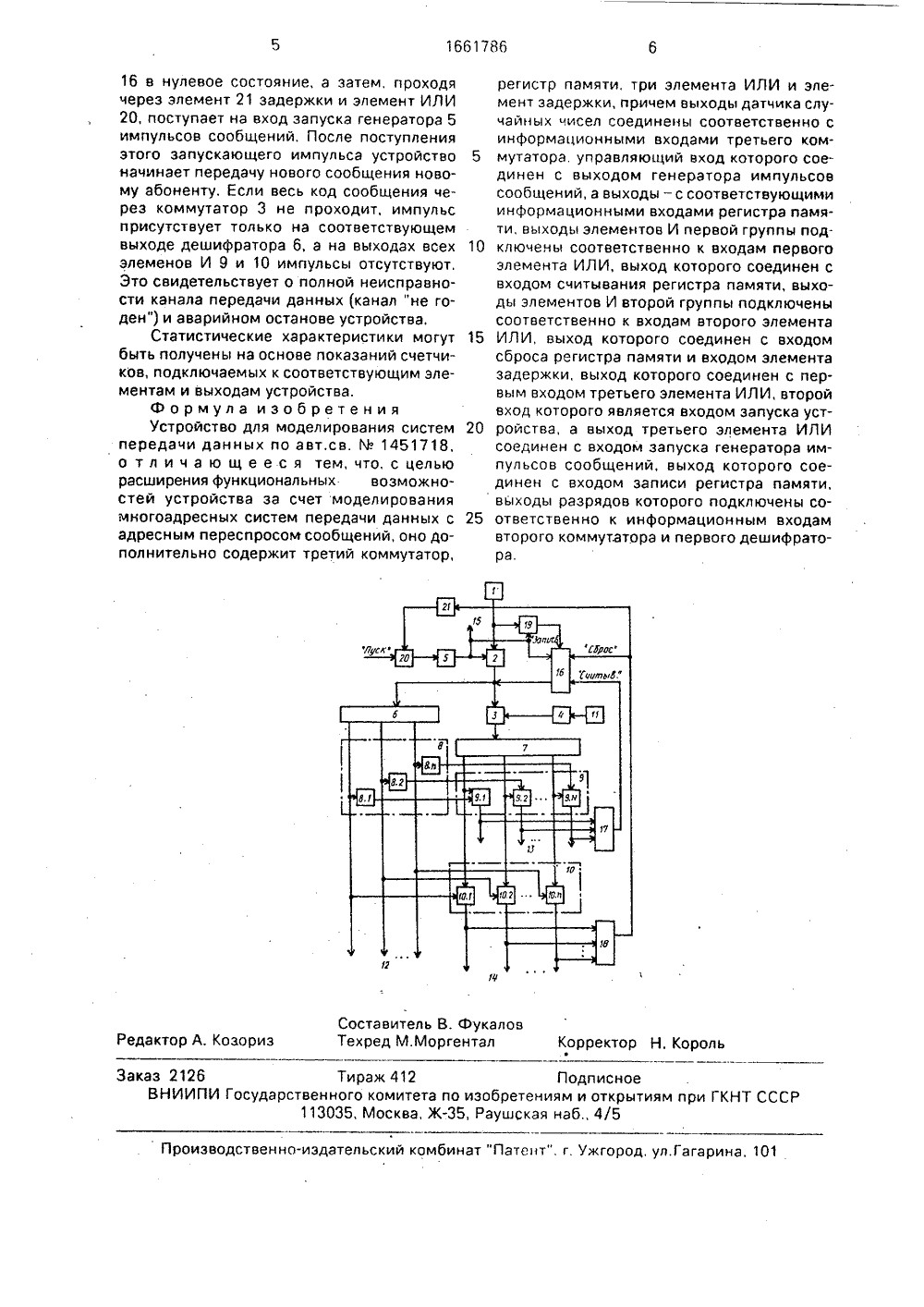

(5 06 Р 15/ ОПИСАНИЕ ИЗОБРЕТЕН 17186497/24 7,89 7.91. Бюл.анрогскийВ.Д. Калмы Голотвин,(61) 145 (21) 471 (22) 07,0 "(46) 07,0 (71) Таг тут им. (72) Г.К лотвин (53) 681 25диотеваВ. Ше ическии инстибалков и Г. Го.3(088.8 о СССР 1987,ДЕЛИР ЫХ(56) Авторское свидетельс М 1451718, кл. 6 06 Р 15/2 (54) УСТРОЙСТВО ДЛЯ МО СИСТЕМ ПЕРЕДАЧИ ДАН НИ ГОСУДАРСТ 8 ЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ С 8 ИДЕТЕЛЬС Изобретение относится к вычислительной технике и может быть использовано при разработке и моделировании многоадресных систем передачи данных и является усовершенствованием устройства по авт,св. ЬЬ 1451718.Цель изобретения - расширение функциональных возможностей устройства за счет моделирования многоадресных систем передачи данных с адресным переспросом сообщений,На чертеже приведена схема устройст- ва Устройство содержит датчик 1 случайных чисел, первый 2 и второй 3 коммутаторы, первую группу элементов НЕ 4, генератор 5 импульсов сообщений, первый 6 и второй 7 дешифраторы, вторую группу элементов НЕ 8, первую 9 и вторую 10 группы элементов И, генератор 11 случайного потока помех, выходы 12 - 15, регистр 16 памяти, первый 17 и второй 18 элементы ИЛИ, третий коммутатор 19, третий элемент ИЛИ 20 и элемент 21 задержки.(57) Изобретение относится к вычислительной технике и может быть использовано при моделировании работы многоадресных систем передачи данных. Цель изобретения - расширение функциональных воэможностей устройства за счет моделирования многоадресных систем передачи данных с адресным переспросом сообщений. Устройства содержит генератор импульсов сообщений, генератор случайного потока помех, датчик случайных чисел, три коммутатора, три эле.мента ИЛИ, регистр памяти, две группы элементов НЕ, две группы элементов И, , элемент задержки и два дешифратора. 1 ил. Устройство работает следующим образом,Датчик 1 случайных чисел генерирует К-разрядные параллельные случайные коды, поступающие на информационные входы коммутаторов 2 и 19. Каждый код моделирует одно сообщение: адресную часть сообщения и сам факт сообщения.Число адресов(абонентов) в устройстве, которым передается информация, соответствует количеству выходных разрядов дешифратора.По команде "Пуск" на вход генератора 5 импульсов сообщений, работающего в ждущем режиме, подается запускающий импульсс. Генератор 5 генерирует импульс, который поступает на управляющие входы коммутаторов 2 и 19 и на вход "Запись" регистра 16, при этом в регистр 16 записывается для запоминания код адресного сообщения с выхода коммутатора 19, Каждый импульс от генератора 5 разрешает прохождение одного сообщения через коммутаторы 2 и 19, С выхода коммутатора 2 кодсообщения поступает на вход дешифратора 6 и на информационные входы коммутатора 3,Генератор 11 случайного потока помех, элементы НЕ 4 и коммутатор 3 предназначены для моделирования искажений сообщений, возникающих в тракте передачи. В случайные моменты времени, задаваемые генератором 11, параллельный код с ео выходов, после инвертирования элементами НЕ 4, считывается на управляющие входы коммутатора 3, При этом, если момент поступления кода сообщения на коммутатор 3 совпадает с моментом поступления кода от генератора 11, часть импульсов сообщения не проходит в тракт передачи, т,е, сообщение искажается. Если моменты поступления кодов не совпадают, то сообщение через коммутатор 3 проходит без искажений, Если на всех управляющих входах коммутатора 3 окажутся низкие потенциалы, то сообщение через коммутатор 3 не пройдет, т.е. в этом случае моделируется ситуация, когда канал передачи выходит из строя ("не годен") и сообщение теряется.Дешифраторы 6 и 7 предназначены для анализа поступающих на их входы кодов, т,е, для определения адреса абонента, которому передается информация. Элементы И 9 и 10 и элементы НЕ 8 предназначены для точного определения отдельных абонентов, которым адресована информация (выход 12) и которая правильно йми принята (выход 14), и абонентов, которые из-за искажений ошибочно принимают чужие сообщения (выход 13). При совпадении кода сообщения с кодом абонента, условный номер которого присвоен одному из выходов дешифратора 6, на этом выходе дешифратора появляется импульс, который поступает на второй вход соответствующего элемента И 10 и через соответствующий элемент НЕ 8 на соответствующий элемент И 9.Регистр 16, элементы ИЛИ 17, 18 и 20, третий коммутатор 19 и элемент 21 задержки предназначены для моделирования процесса переспроса сообщения абонентом в случае ошибочного приема сообщения, адресованного другому абоненту, Для определенности примем, что сообщение адресовано второму абоненту, В этом случае на втором выходе дешифратора 6 появляется импульс, который поступает на второй вход второго элемента И 10, а через второй элемент НЕ 8 инвертированный импульс поступает на второй вход второго элемента И 9. Если при этом код сообщения проходит без искажений через коммутатор 3, то импульс появляется на втором выходе дешифратора 7 и на выходе второго элемента И 10, свидетельствуя о том, что сообщение адресовано имен 20 25 3035 50 55 10 15 40 45 но второму абоненту, На выходах других элементов И 10 и на выходах всех элементов И 9 в этом случае импульсы отсутствуют. С выхода второго элемента И 10 импульс поступает на вход элемента ИЛИ 18, устанавливает сначала регистр 16 в нулевое состояние, а через некоторое время задержки поступает на второй вход элемента ИЛИ 20 и далее на вход запуска генератора 5 импульсов сообщений, т,е. устройство возвращается в исходное состояние и готово передать новое сообщение новому абоненту,Если же сообщение, адресованное второму абоненту, проходит через коммутатор 3 с искажениями, оно принимается другим абонентом. Предположим, что сообщение принято первым абонентом, т,е. импульс появляется на первом выходе дешифратора 7, В этом случае на выходах всех элементов И 10 импульсы отсутствуют (на выходе первого элемента И 10 импульс тоже отсутствует, так как на его другом входе низкий потенциал), а на выходе первого элемента И 9 появляется импульс, так как на другом его входе находится высокий потенциал от первого элемента НЕ 8. На выходах других элементов И 9 импульсы отсутствуют, так как на первых входах у них низкие потенциалы, Наличие импульсов на втором выходе дешифратора 6 и на выходе первого элемента И 9 (на первом выходе дешифратора 7) свидетельствует о том, что сообщение, адресованное второму абоненту, ошибочно принято первым абонентом, С выхода первого элемента И 9 импульс поступает на вход элемента ИЛИ 17 и далее на вход "Считывание" регистра 16, при этом код сообщения, адресованного второму абоненту, ранее записанный в регистр, считывается на вход дешифратора 6, а через коммутатор 3 - на вход дешифратора 7.Если сообщение снова проходит через коммутатор 3 с искажениями и принято, предположим, пятым абонентом, то импульс появляется на пятом выходе дешифратора 7, т.е. на выходе пятого элемента И 9 (на выходах всех элементов И 10 и на всех остальных выходах элементов И 9 импульсы отсутствуют), С выхода пятого элемента И 9 через элемент ИЛИ 17 импульс снова поступает на вход "Считывание" регистра 16 и сообщение для второго абонента передается вновь. Центр повторит сообщение до тех пор, пока оно не будет правильно принято вторым абонентом. В случае правильного приема сообщения вторым абонентом на втором выходе дешифратора 7 появляется импульс, который проходит через второй элемент И 10, и через элемент ИЛИ 18 этот импульс устанавливает регистр. Фукаловгентал Корректор Н, Ко Ред А. Коз з каз 2126 ВНИИП Тираж 412 Подписноесударственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 16 в нулевое состояние, а затем, проходя через элемент 21 задержки и элемент ИЛИ 20, поступает на вход запуска генератора 5 импульсов сообщений, После поступления этого запускающего импульса устройство начинает передачу нового сообщения новому абоненту. Если весь код сообщения через коммутатор 3 не проходит, импульс присутствует только на соответствующем выходе дешифратора 6, а на выходах всех элеменов И 9 и 10 импульсы отсутствуют, Это свидетельствует о полной неисправности канала передачи данных (канал "не годен") и аварийном останове устройства.Статистические характеристики могут быть получены на основе показаний счетчиков, подключаемых к соответствующим элементам и выходам устройства.Формула изобретения Устройство для моделирования систем передачи данных по авт.св. М 145 1718, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства за счет моделирования многоадресных систем передачи данных с адресным переспросом сообщений, оно дополнительно содержит третий коммутатор,регистр памяти, три элемента ИЛИ и элемент задержки, причем выходы датчика случайных чисел соединены соответственно с информационными входами третьего ком мутатора. управляющий вход которого соединен с выходом генератора импульсов сообщений, а выходы - с соответствующими информационными входами регистра памяти, выходы элементов И первой группы под ключены соответственно к входам первогоэлемента ИЛИ, выход которого соединен с входом считывания регистра памяти, выходы элементов И второй группы подключены соответственно к входам второго элемента 15 ИЛИ, выход которого соединен с входомсброса регистра памяти и входом элемента задержки, выход которого соединен с первым входом третьего элемента ИЛИ, второй вход которого является входом запуска уст ройства, а выход третьего элемента ИЛИсоединен с входом запуска генератора импульсов сообщений, выход которого соединен с входом записи регистра памяти, выходы разрядов которого подключены со ответственно к информационным входамвторого коммутатора и первого дешифратора.
