Подборщик обрезков плодовых деревьев

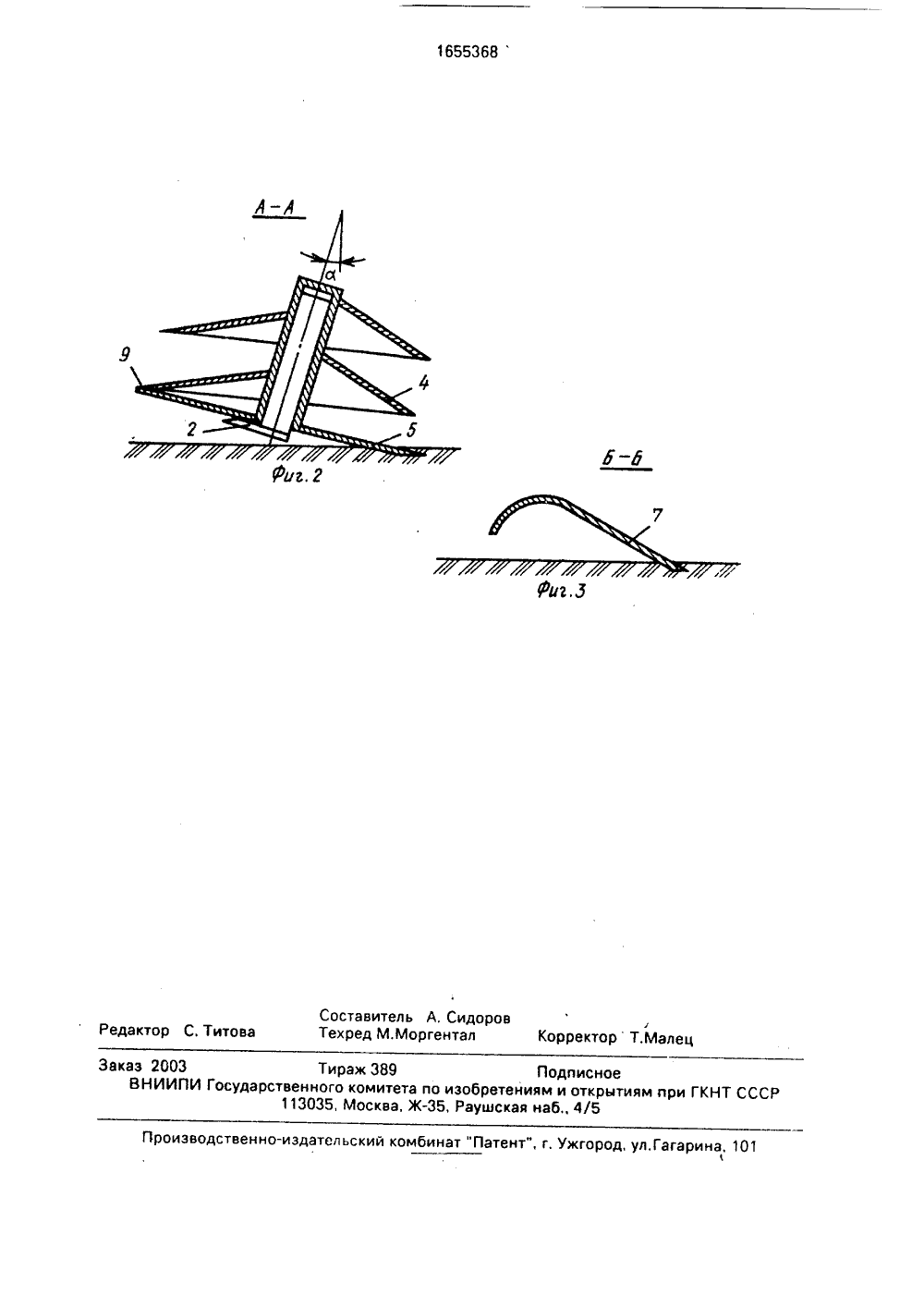

(51)5 А ИЕ ИЗСБРЕТЕНИ громелиорати во СССР 6, 1986. во СССР6, 1987. к сельск ю и можи изме дурядьях тения я олнения т ра обрез ции ино торов уст но напра охозяиет бытььчения плодоляется ехнолоков пуродных ановле- вления ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится ственному машиностроени использовано для подбора продуктов обрезки в меж вого сада. Целью иэобре повышение надежности вып гического процесса подбо тем обеспечения сепара предметов. Секции 2 и 3 ро ны Ч-образно относитель движения подборщика, Роторы выполнены в виде шнеков, каждый из которых имеет навивку с одинаковым шагом и направленную по ходу вращения, Спиральные витки каждого иэ шнеков образованы боковой поверхностью усеченного конуса, ориентированного основанием в сторону рабочего диска, По периферии дисков выполнены шипы 9. Оси вращения дисков правой и левой секций наклонены одна к другой, Вершина Ч-образного угла, образованного секциями, оснащена рыхлителем 7 с зубьями 8, выполненными выпуклой формы, При движении подборщика диски своими шипами внедряются в почву и тем самым приводят во вращение шнеки с конической навивкой правой и левой секций, которые, в свою очередь, захватывают обрезки ветвей витками шнеков и подают их к дробилке. При этом камни и комья почвы, попадающие на рыхлитель и шнеки, скатываются вниз по выпуклой поверхности рыхлителя и конической поверхности шнека. Тем самым защищается от поломки дробилка, 3 ил.Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для подбора и измельчения продуктов обрезки в междурядьях плодового сада.Целью изобретения является повышение надежности выполнения технологического процесса подбора обрезков путем обеспечения сепарации инородных предметов,На фиг.1 изображен подборщик обрезков плодовых деревьев, общий вид; на фиг,2 - разрез А-А на фиг.1; на фиг,З- разрез Б-Б на фиг,1,Подборщик обрезков плодовых деревьев содержит закрепленный на Ч-образной раме 1 рабочий орган, вклочающий левую 2 и правую 3 секции роторов, установгенные с возможностью вращения навстречу друг другу и выполнение о виде шнеков 4, каждый из которых имеет навиоку с одинаковым шагом и направленную по ходу вращения, рабочие элементы 5, выполненные в виде дисков и закрепленные под шнеками 4, дробилку б и рыхлитель 7 с зубьями 8, Рабочие элементы 5 имеют шипы 9, а оси вращения рабочих элементоо в левой 2 и правой 3 секциях наклонены друг другу под углом а по отношению к вертикали так, что их шипы 9 внедряются в почву по касательной, параллельно направлению движения, При этом спиральный виток каждоо из упомянутых шнеков 4 образован боковой поверхностью усеченного конуса. ориентированного основанием в сторону рабочего диска 5.Подборщик обрезков плодовых деревьев работает следующим образом,При движении подборщика в междурядьях диск 5 своими шипами 9 внедряется в почву и тем самым приводит во вращение закрепленные на них шнеки 4 левой 2 и правой 3 секций, шнеки которых, вращаясь навстречу друг другу, захватывают обрезки оетоей сооими витками и подаот к дробилке 6. Одновременно к дробилке подают ветви, скапливающиеся в Ч-образной зоне, При этом камни и комья почвы, попадающие на рыхлитель 7 и шнеки 4, скатываются вниз 5 благодаря тому, что спиральный витоккаждого из упомянутых шнеков образован боковой поверхностью усеченного конуса, ориентированного основанием в сторону рабочего диска 5, а рыхлитель выполнен с вы пуклой поверхностью, Все это превращаетот поломок дробилку б, которая затягивает все попадающие на нее зубья ветви и оставляет раздробленную массу на разрыхленной после рыхлителя 7 полосе, Кроме того, 15 при коническом исполнении витков на шнеках 4 они инте сивнес подают ветви от периферии к центру Ч-образной рамы, так как плоскость витка больше наклонена к центру, чем при прямом ее исполнении. Раз дробленная масса попадая во влажнуюразрыхленнуо почву быстро разлагается и способствует повышению ее плодородия,Формула изобретения Подборщик обрезков плодовых деревь ео, содержащий установленные с возможносгью вращения навстречу одна к другой левую и правую секции роторов, расположенные Ч-образно относительно направления движения и выполненные в виде 30 шнеков, каждый из которых имеет одинаковое направление навивки с одинаковым шагом, соосно с которой под шнеком закреплены рабочие диски с выполненными по периферии шипами, при этом оси враще ния дисков в верхней части наклонены друг кдругу, а у вершины Ч-образного угла образованного секциями, установлены рыхлитель и дробилка. о т л и ч а ю щ и й с я тем, что, с целью повышения надежности выпол нения технологического процесса подбораобрезков путем обеспечения сепарации инородных предметов, каждый спиральный виток шнеков выполнен по форме усеченного конуса, направленного большим основани ем в сторону рабочего диска,1655368Составитель А, Сидоров Редактор С. Титова Техред М. Моргентал КорректорТ.Малец каз 2003 Тираж 389 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5изводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина
