Способ определения остаточного ресурса конструкции из электропроводящего материала

Номер патента: 1651149

Авторы: Климович, Маковская, Руденко, Свенсон

ZIP архив

Текст

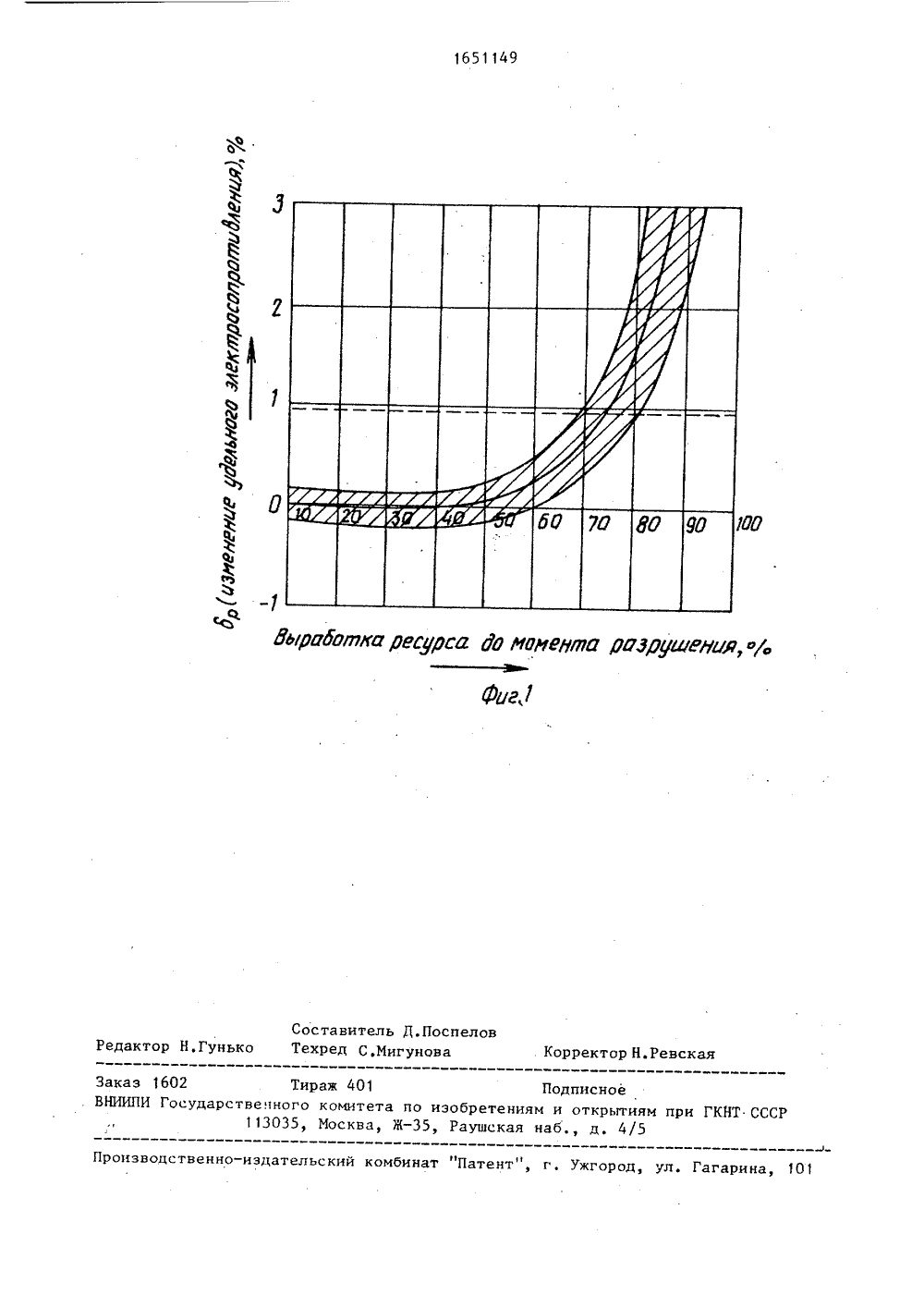

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕ УБЛ 01 Б 3 ПИ ИЗОБРЕТЕНИ ЕЛЬСТ.ВУ спытаний и, в частности, ания остаточного ресурса ии. Цель изобретения - и очности путем исключения прогнозироконструквышениепогрешноса резульрез кон- ильный теи, связанных с влиянием тат разогрева материала, Ч струкцию 2 пропускают стаб ток и определяют разности алов между точками 1 ка на участке 3 и точками 8 на д тельном (не нагруженном) у По разности изменений элек тивлекий ка соответствующи тенци- уженно ополн частк тросопрох участкахповрежденопределяют характеристикуности к остаточный ресурсции. 2 ил,конст ается усталостных ГОсудАРстненный нОмитетПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯПРИ ГННТ СССР Н АВТОРСКОМУ СВИ(54) СПОСОБ ОПРЕДЕЛЕНИЯ ОСТАТОЧНОГОРЕСУРСА КОНСТРУКЦИИ ИЗ ЗЛЕКТРОПРОВОДЯШЕГО МАТЕРИАЛАИзобретение относится к усталостным испытаниям, к способам прогнозирования остаточного ресурса конструкции5Цель изобретения - повьппение точности путем исключения погрешностей,связанных с влиянием на результатразогрева материала,На фиг. 1 изображена типовая зависимость изменения удельного электро сопротивления образцов из металловот степени выработки ресурса прихрупком усталостном разрушении; нафиг. 2 - схема нагружения. 15Удельное сопротивление образцовиз металлов, подверженных хрупкомуусталостному разрушению, имеет тенденцию к увеличению, причем величинаотносительного возрастания сопротивления связана с оставшимся ресурсомработы образца (фиг. 1).Испытуемая конструкция содержитточки 1 подсоединения для пропускания стабильного тока, протекающего 25по испытуемой конструкции 2. В конструкции имеются наиболее нагруженные участки 3, содержащие зону накопления повреждений, оставшийся ресурс которых необходимо прогнозировать в процессе эксплуатации. На границах нагруженных участков расположены контрольные точки 4, По конструкции протекает стабильный ток отисточника 5 тока. Величина тока кон 35тролируется амперметром 6, Падениянапряжения между контрольными точками измеряются и сравниваются с падениями напряжения между расположенными на дополнительных ненагруженныхучастках 7 контрольными точками 8,схемой 9 измерения и обработки информации.Способ реализуется следующим образом. 45В начальный период эксплуатации испытуемой конструкции 2 схема измеренияи обработки информации фиксирует эначенив разности потенциалов между контрольными точками 4 и 8 на границахнаиболее нагруженных и не нагруженных участков конструкции при протекании стабильного тока от источника 5,что эквивалентно определению удельного электросопротивления. В процессеработы в материале наиболее нагруженных участков происходят структурныеусталостные изменения, приводящие кхрупкому разрушению конструкции. С целью прогнозирования момента разрушения схема 9 периодически производит измерение разности потенциаловмеяду контрольными точками 4 и 8 иВ.сравнивает полученные результаты сначальными значениями. При повьппенииразности потенциалов на одном из нагруженных участков относительно ненагруженного на величину, превышающуюпороговую (примерно 1 Е),схема 9прогнозирует о начале интенсивногоразрушения нагруженного участка привыработке (70-802) ресурса.Значение пороговой величины уточняют экспериментально путем испытанийна контрольном стенде партии образцов,изготовленных из материала конструкции. Для этого определяют для каждогообразца характеристику, типовая форма которой показана на фиг, 1, а пороговую величину вычисляют как среднее результатов испытаний при выработке (70-803) ресурса образца. Приэтом учитывают, что при расположении контрольных точек в непосредственной близости или внутри нагруженного участка величины относительныхизменений электросопротивления участка конструкции и удельного сопротивления материала практически совпадают,Формула изобретенияСпособ определения остаточного ресурса конструкции из электропроводя 1щего материала, заключающийся в том,что конструкцию механически нагружают, определяют на участке, включающем зону накопления повреждений, изменение удельного электросопротивления материала, по которому определяют характеристику поврежденности конструкции и судят о ее остаточном ресурсе, о т л и ч а ю щ и й с я тем,что, с целью повьппения точности путем исключения погрешностей, связанных с влиянием на результат разогрева материала, определяют изменениеудельного электросопротивления на дополнительном участке, исключающем зоны накопления повреждения, а в качестве характеристики поврежденностиопределяют разность между величинами изменения удельного электросопротивления на участке, включающем зонуповреждения, и на дополнительном уча.стке,1651149 г ткенеа разрушено Выработка ресурс оставитель Д.Поспел ехред С.Мигуноваун Корректор Н.Ревск Редактор Н,Г Заказ 16 О 2 ВНИИПИ Госуд рс здательский комбинат "Патент", г. Ужгород, ул. Гагарина роизводств Ь Ъ :Ъ Тираж 40 нного комит 3035, Москв Подписное та по изобретениям и открытиям при ГКНТ СС И, Раушская наб., д. 4/5

Смотреть
